单元式胶囊咖啡酿造杯结构设计

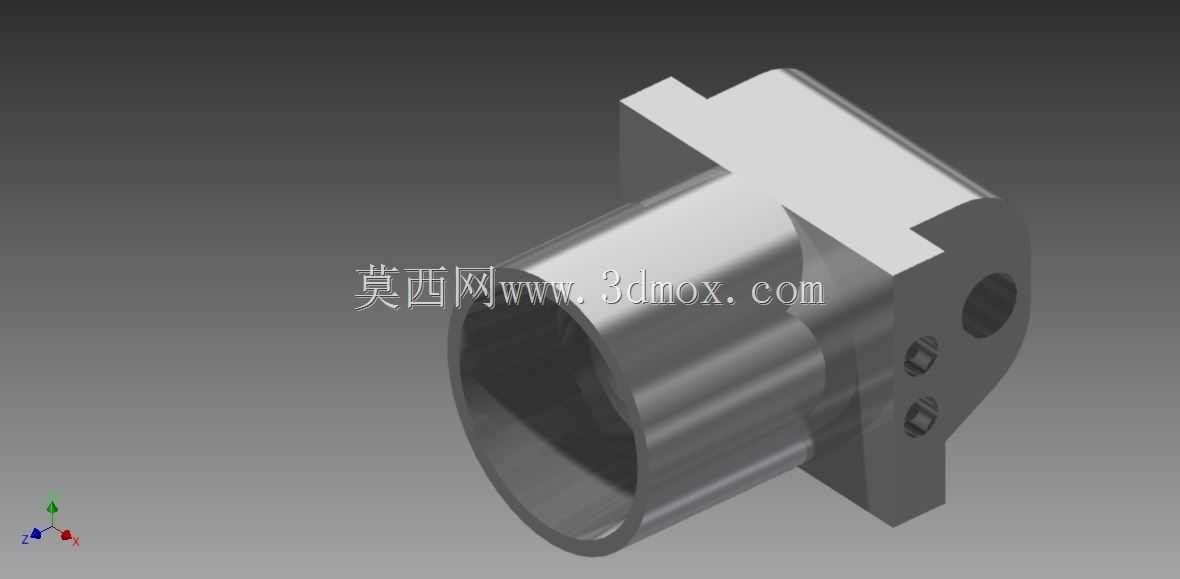

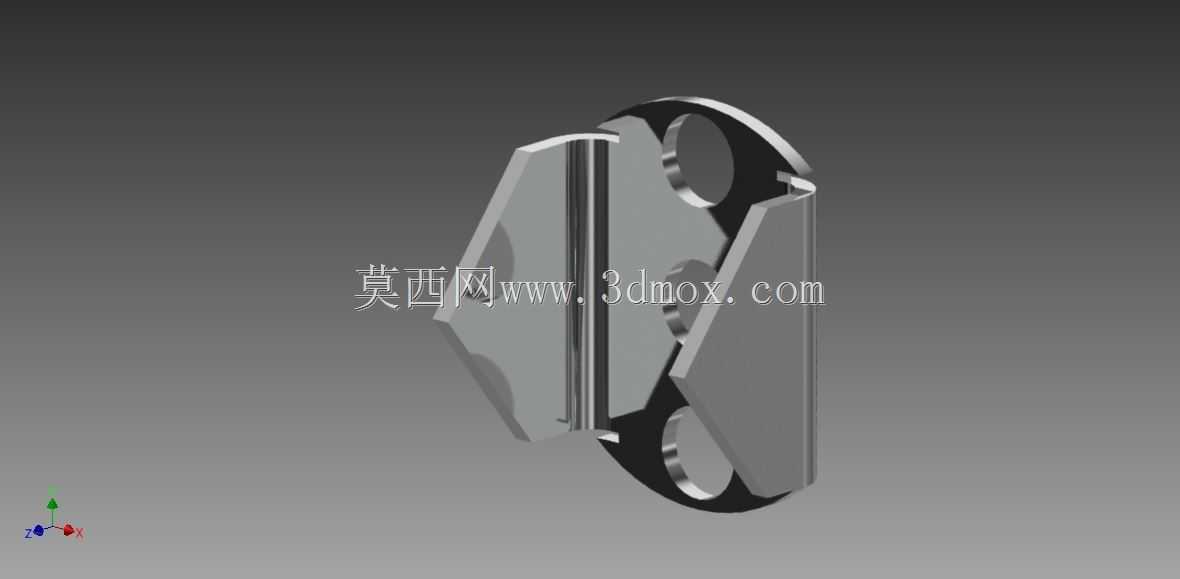

　　在现制饮品设备的细分应用场景中，单杯定量酿造的组件一直是小型商用、家用饮品设备的核心功能部件，这类部件需要兼顾粉仓密封、导流路径、握持操作、余液收集等多重需求，很多早期的单杯酿造结构存在粉水接触不充分、漏液、拆装清洗不便的问题，这款单元式酿造杯的结构设计，正是针对胶囊类咖啡的单份冲泡场景做的针对性优化。从实际使用的功能逻辑来看，该构件采用对称式的双侧开合夹持结构，中间的竖向导流槽直接对准胶囊的出水穿刺位，冲泡时高压热水从上部注入后，会顺着导流结构均匀穿透胶囊内的咖啡粉层，避免出现局部过水不足导致的萃取不均问题；两侧的弧形夹持片采用贴合胶囊外壁的弧面设计，合模时可以完整包裹胶囊的侧周，在高压萃取的工况下能提供足够的抱紧力，

　　防止胶囊受压变形出现边缝漏液的情况。设计阶段首先考虑的是操作的便捷性，两侧的夹持片通过端部的环形铰接结构与主体框架连接，开合角度可以达到45度，放入和取出胶囊时不需要额外的按压解锁动作，只需要掰开两侧夹片即可完成胶囊的装卸，日常清洗时也可以直接将夹片翻开，冲洗导流槽和夹片内侧的残留咖啡渍，没有清洁死角。从安装边界来看，该酿造杯作为独立的功能单元，整体外轮廓的最大宽度控制在80mm以内，上下端的环形铰接孔中心距为62mm，可以直接适配多数台式胶囊咖啡机的酿造仓安装位，不需要额外改动设备的原有传动结构，替换安装时只需要将铰接轴穿入两端的固定孔位，再对接上部的进水顶针和下部的出液口即可完成装配，适配性较强。结构细节上，

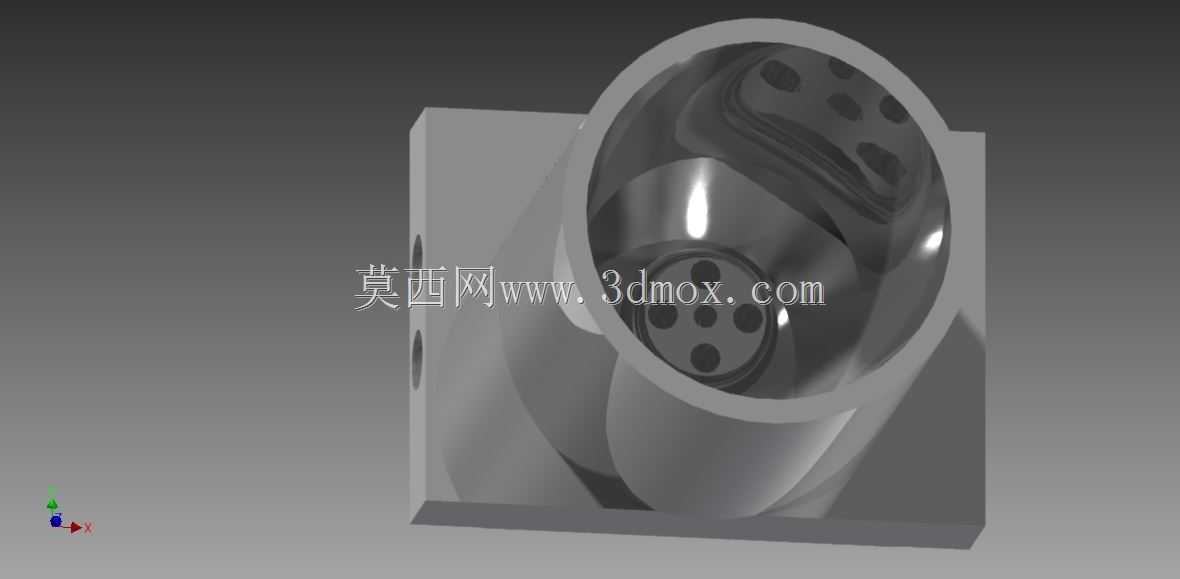

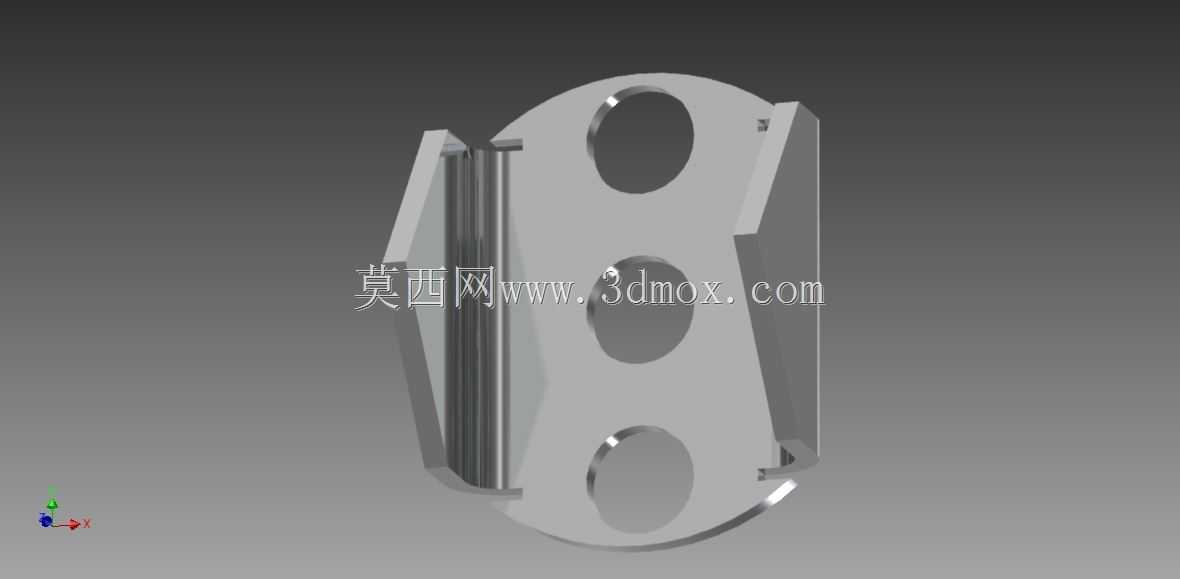

　　主体框架采用上下对称的环形镂空设计，上部的环形结构用于对接设备的进水端密封胶圈，下部的环形结构对准出液通道，两侧的镂空区域一方面可以减轻构件的整体重量，另一方面在冲泡完成后，夹片外侧残留的余液可以顺着镂空位置直接滴落到下方的接水盘，不会积存在构件缝隙中。夹片内侧做了细微的竖向凸筋设计，当胶囊被抱紧时，凸筋会轻微嵌入胶囊的铝箔外壁，增加摩擦力，避免高压萃取过程中胶囊出现移位导致的穿刺错位；导流槽的截面采用梯形设计，靠近进水端的槽宽更大，向出液端逐渐收窄，可以让注入的热水形成一定的汇流压力，提升萃取时的水流穿透性。在实际工况验证中，该结构可以承受15bar的常规萃取水压，不会出现夹片松脱、密封失效的问题，开合操作的手感阻尼适中，

　　不需要施加过大的按压力就可以完成胶囊的夹持固定，相比传统的抽拉式酿造仓结构，这种对称开合的单元式设计零件数量更少，整体装配工序更简单，后期的维护更换成本也更低。针对不同规格的标准胶囊，夹片的弧面做了0.5mm的适配余量，可以兼容市面上多数主流尺寸的意式胶囊，不需要更换夹片就可以适配不同品牌的胶囊产品，通用性更强。构件的所有棱角位置都做了R1.5的圆角处理，日常操作接触时不会出现划手的问题，夹片的外侧做了磨砂面处理，手上沾有少量水渍时操作也不会打滑。从结构强度的角度考虑，铰接位置的壁厚做了局部加厚处理，长期反复开合使用也不会出现铰接孔开裂的问题，整体的材料选用可以采用食品级的玻纤增强POM或者304不锈钢，分别对应家用低成本机型和商用高频使用机型的需求，两种材料的结构安装尺寸完全一致，可以根据产品定位灵活选配。
