商用意式浓缩咖啡胶囊结构设计

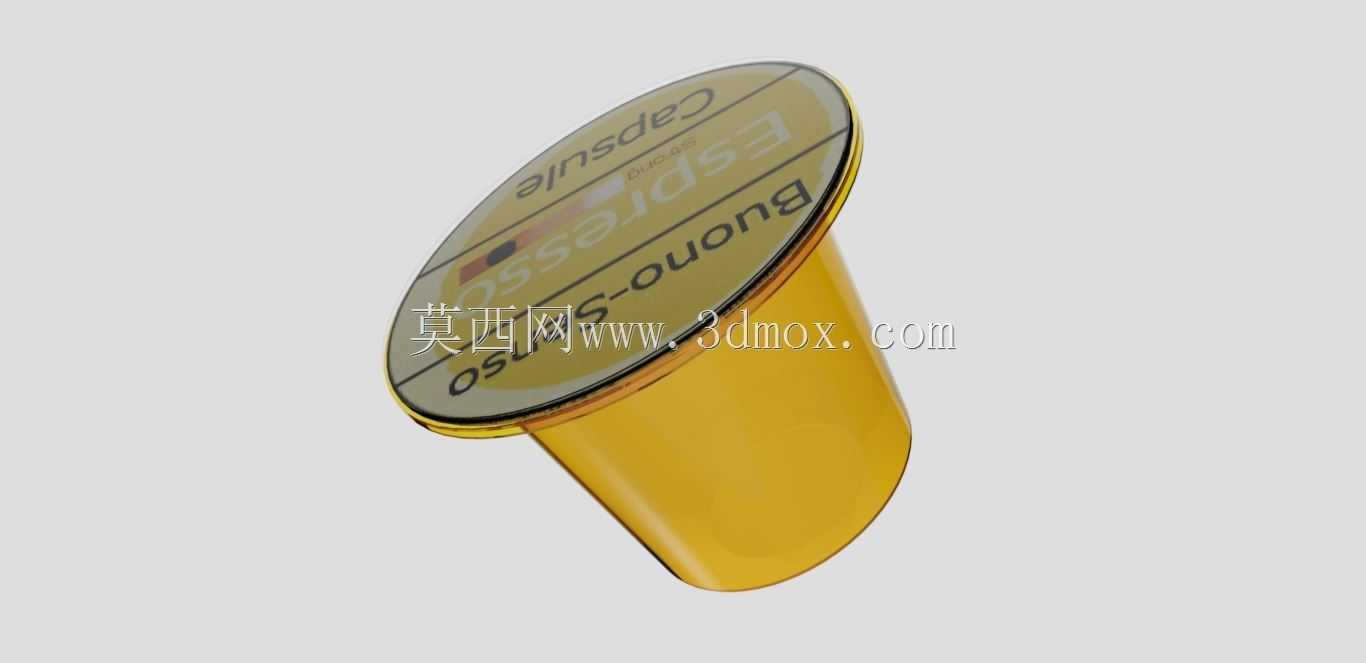

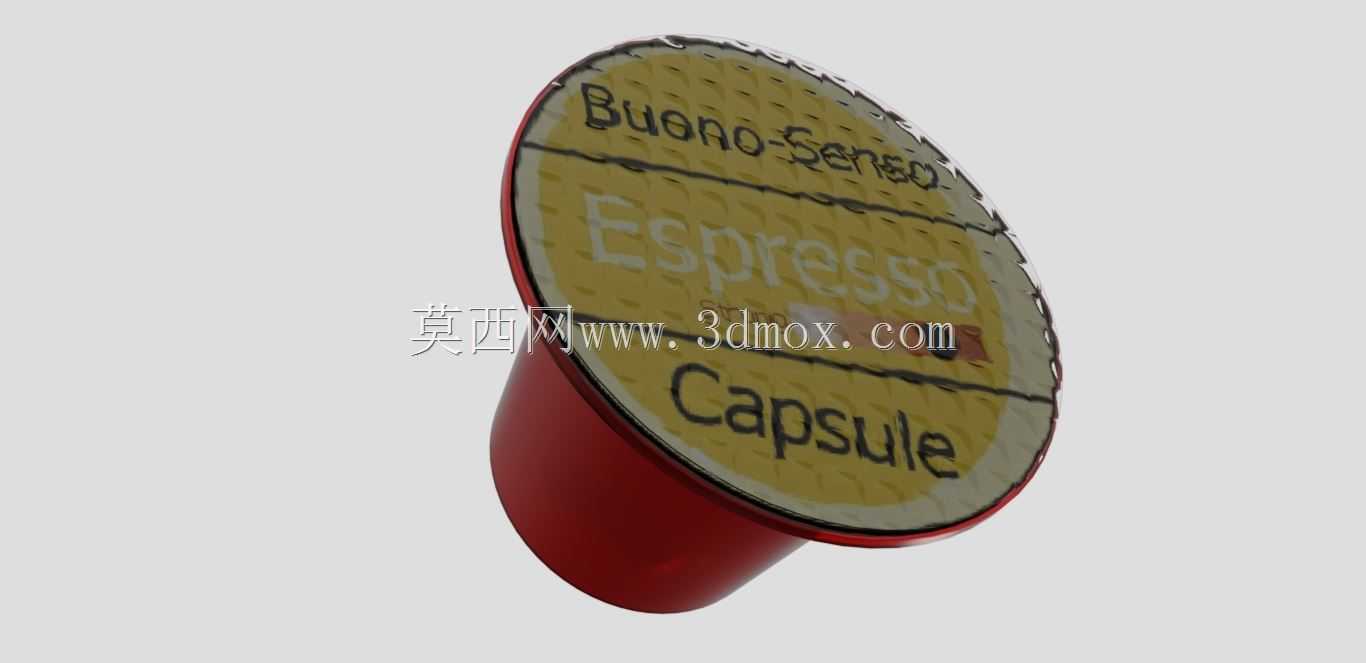

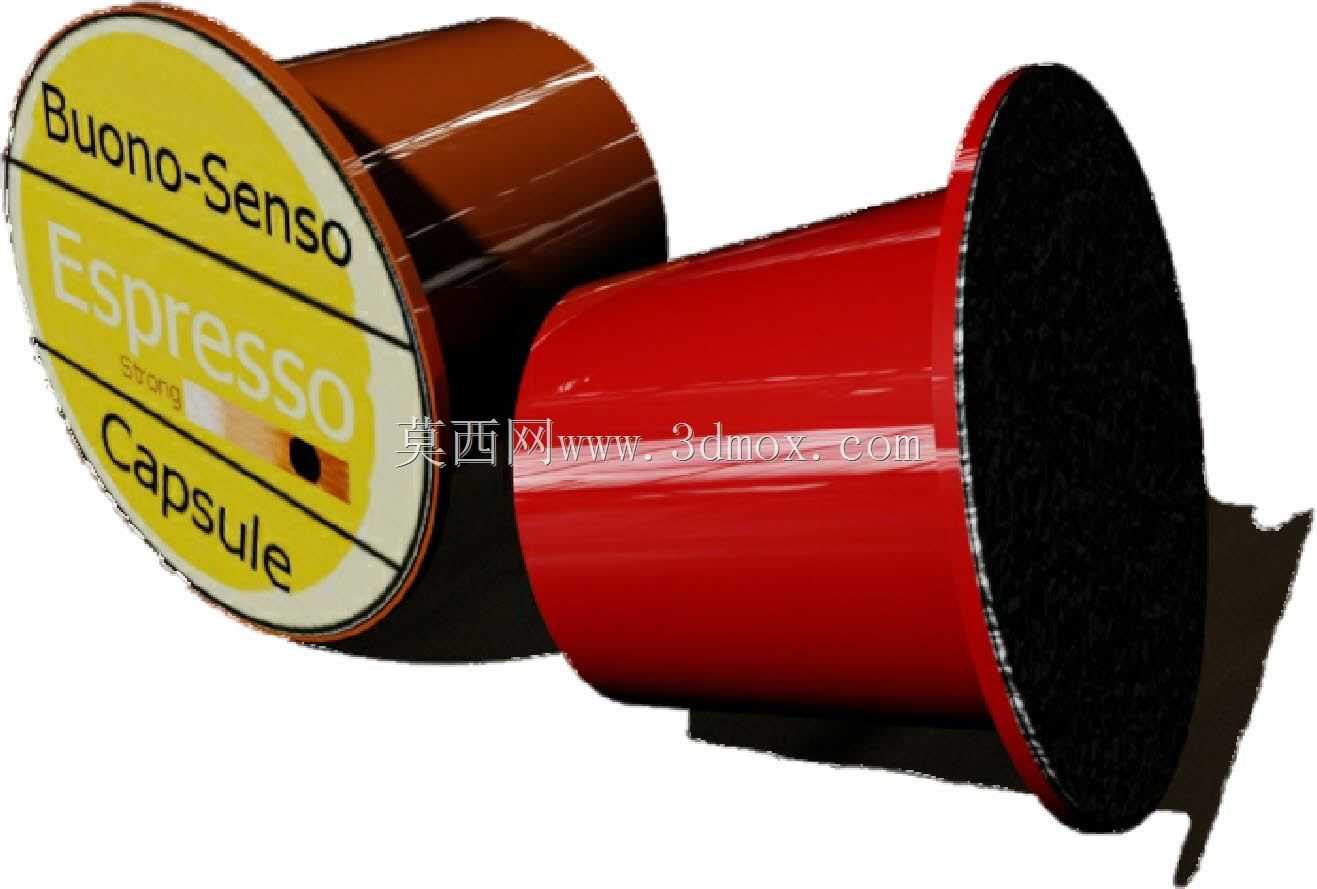

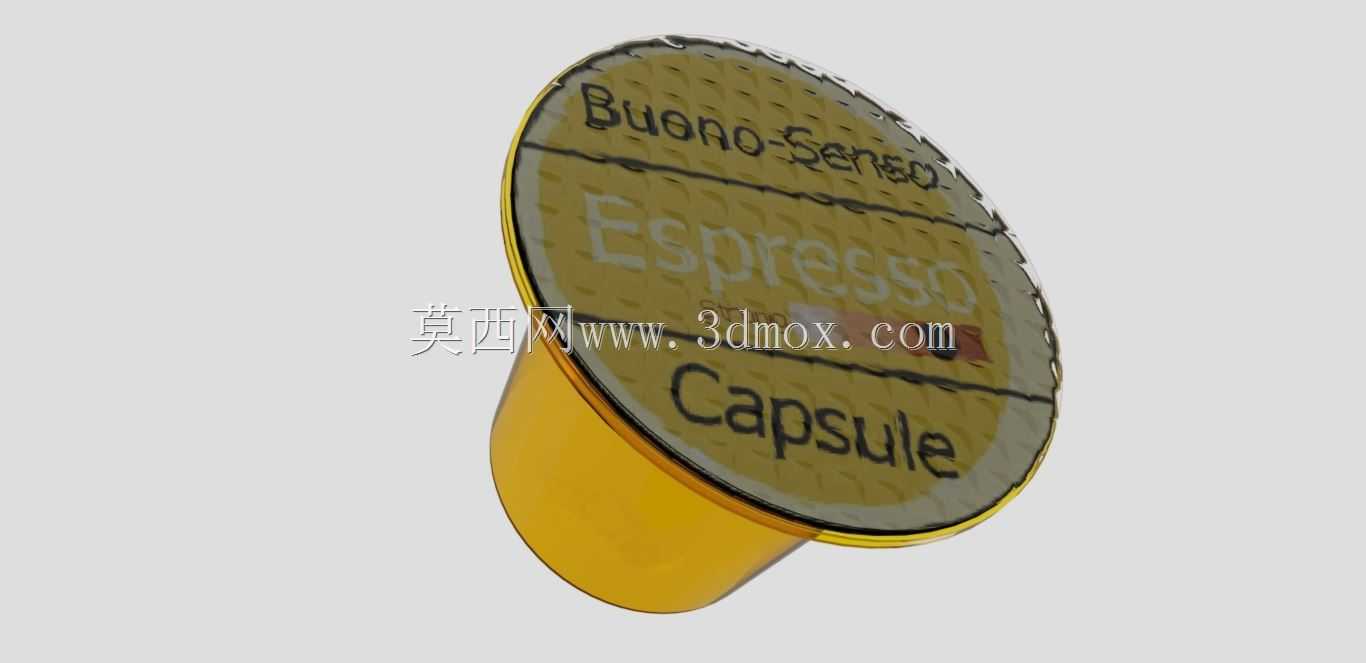

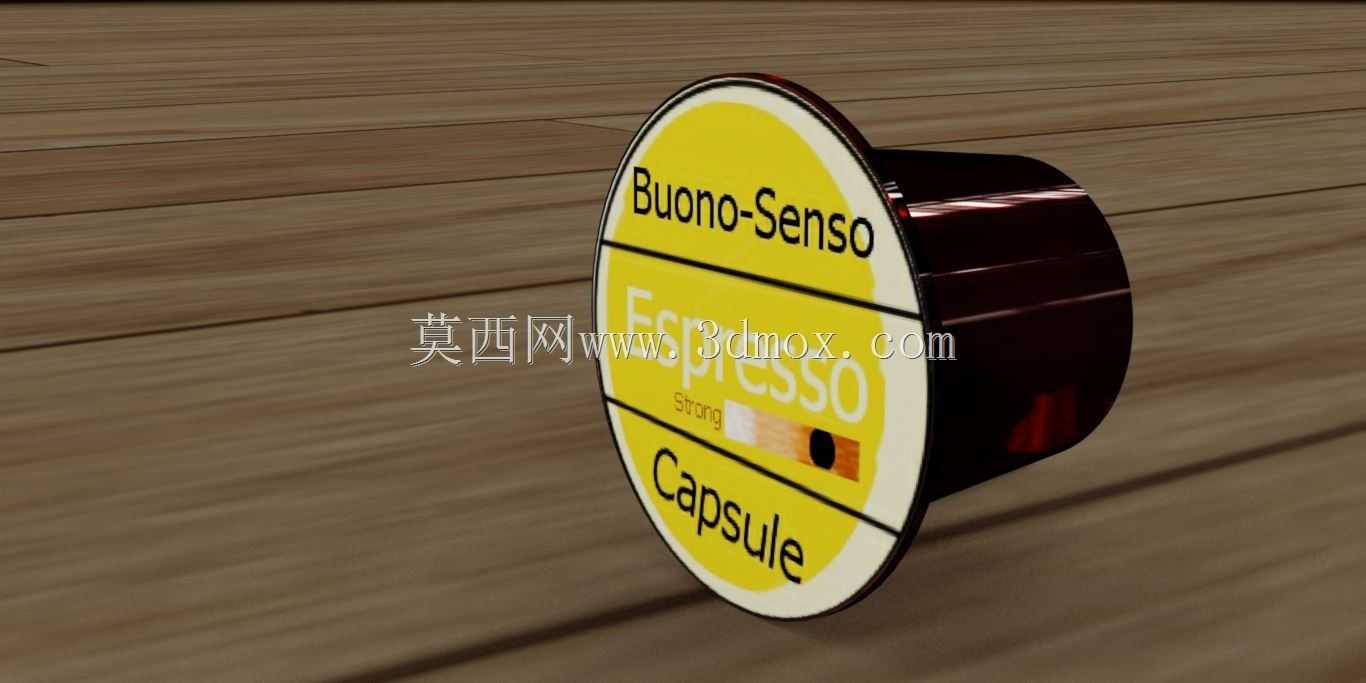

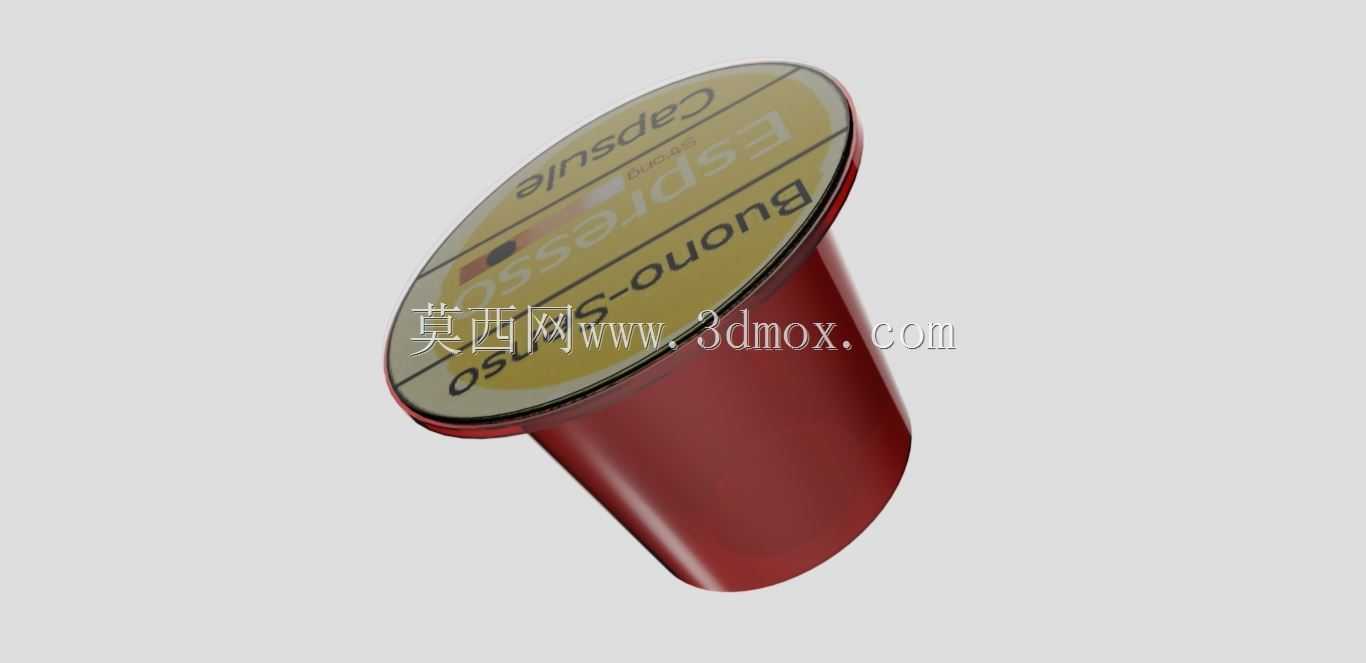

　　在商用现磨咖啡设备的配套耗材设计领域，适配高压萃取系统的咖啡胶囊是决定出品稳定性的核心部件之一，这类胶囊需要在9bar左右的恒定萃取水压下保持结构密封，同时让水流均匀穿透内部咖啡粉层，避免出现通道效应导致萃取不均。本次设计的胶囊针对商用全自动咖啡机的冲泡腔结构做了适配优化，整体采用杯体加密封膜的分体式结构，杯体选用食品接触级的改性PP材质，兼顾高温耐受能力与结构刚性，在100摄氏度左右的高压热水冲刷下不会出现形变漏液的问题。从结构细节来看，胶囊杯体的侧壁做了1.2度的拔模斜度，既方便注塑生产阶段的脱模作业，也能在落入冲泡腔时自动完成对中定位，杯口位置设计了一圈宽度2.3mm的外翻压边，压边厚度控制在0.8mm，

　　能够匹配咖啡机冲泡头的环形压合结构，在压头下行时形成可靠的端面密封，避免高压萃取过程中热水从杯口边缘溢出。杯底位置设计了均匀分布的锥形导流凸点，凸点高度1.5mm，相邻凸点的中心间距为3mm，当冲泡头的注水针从顶部密封膜刺入后，高压热水会在杯内形成紊流，充分浸润咖啡粉，最终穿过粉层从杯底凸点之间的预留缝隙流出，导流凸点的存在可以避免咖啡粉在水压作用下堵塞出水通道，保证萃取流量稳定在每秒1.2-1.5ml的标准区间。密封膜选用铝塑复合结构，表层印刷区域做了防滑纹理处理，中间铝箔层提供阻氧阻光能力，避免内部咖啡粉氧化失香，内层热封层可以在热压工艺下与杯口压边牢固粘合，热封强度控制在每15mm宽度不小于12N，

　　确保运输存储过程中不会出现脱封漏粉的问题，同时在冲泡头压合时不会被高压水冲破。在安装边界的尺寸控制上，胶囊整体高度控制在30mm，杯体最大外径为37mm，完全适配主流商用胶囊咖啡机的冲泡腔尺寸公差，杯体底部的圆角半径设计为R2，能够顺畅通过设备的自动落料通道，不会出现卡料的情况。设计过程中还考虑了不同烘焙度咖啡粉的填充需求，杯体内部的有效容积设置为18ml，可以装填7-9g的中细研磨咖啡粉，满足单份意式浓缩的出品标准，杯壁的厚度从杯口到杯底做了渐变处理，杯口位置壁厚1mm保证压边强度，杯底位置壁厚0.7mm，在保证结构强度的前提下减少材料用量，降低耗材的生产成本。针对商用场景下的高频使用需求，胶囊的整体结构做了抗挤压优化，

　　在堆叠存储时，单颗胶囊可以承受50N的轴向压力不会出现变形，避免仓储运输过程中因堆码压力导致密封失效。同时杯体外壁没有设计多余的卡扣或凸起结构，萃取完成后的废胶囊可以顺畅落入设备的废粉盒，不会在冲泡腔内残留，减少设备清洁维护的频率。在流体仿真验证阶段，针对不同水压下的内部流场做了模拟，确认杯内没有水流死角，咖啡粉层的水流穿透均匀度达到92%以上，能够稳定萃取出符合商用出品标准的意式浓缩咖啡，不会出现局部过萃或者萃取不足的问题。
