咖啡机内部电气机械集成结构设计

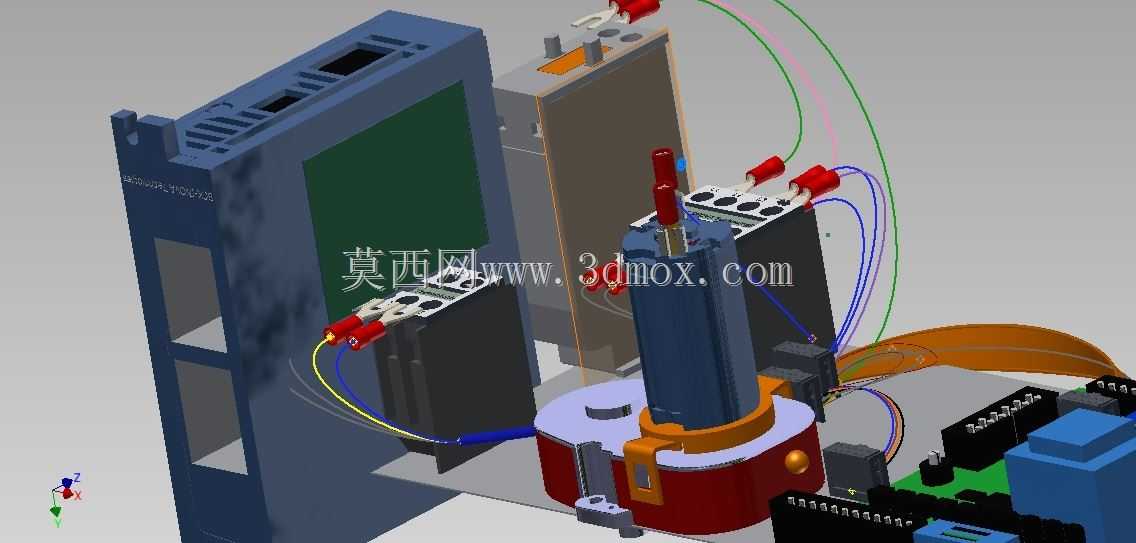

　　这套结构针对商用现磨饮品制备场景开发，核心解决饮品制作过程中动力输出、电控信号传输、流体通路排布的集成问题，日常运行中需要完成磨豆动力驱动、水路通断控制、加热模块信号反馈、操作指令传输等多组动作的协同，所有部件的排布都围绕设备紧凑化、运维便捷化的实际需求展开。从实际装配逻辑来看，结构将动力输出单元布置在腔体中心位置，周边分层排布电控接线端子、信号传输线束、流体管路与支撑框架，动力单元底部设置定位凸台与安装法兰，和下方的基座采用止口配合定位，装配时无需额外调整同轴度，能大幅缩短产线装配的调校时间。布线设计上区分了强电供电回路与弱电信号回路，强电线路采用红、黑等辨识度高的线色，沿腔体左侧金属框架走线，通过线卡固定在框架预设的安装孔位上，

　　和弱电的绿、蓝等色信号线路保持足够的安全间距，避免设备运行时强电产生的电磁干扰影响控制信号的稳定性，所有线束的弯折半径都控制在线径的5倍以上，防止长期弯折出现线芯断裂的隐患。电控组件的排布充分考虑了后期运维的操作空间，接线端子排统一布置在腔体右侧的可拆卸安装板上，更换故障元件时无需拆解核心动力与加热模块，仅需拆下对应侧的盖板即可完成接线操作，端子排的接线位预留了15%的冗余量，方便后续功能拓展时新增线路无需重新排布整组线束。支撑框架采用钣金折弯成型的结构，侧边预留的散热槽孔正对电控板与动力单元的发热位置，设备运行时产生的热量可以通过槽孔自然对流散出，无需额外加装散热风扇即可满足长时间连续运行的温升要求，

　　框架上的所有安装孔位都采用统一的孔距标准，和通用紧固件完全适配，现场维护时无需准备特殊规格的工具。流体管路采用食品级柔性管材，沿腔体后侧的走线槽排布，和电气线路之间设置绝缘隔板做物理隔离，避免管路渗漏时液体接触电气部件引发安全隐患，管路的接头位置都预留了足够的操作空间，更换密封件时无需拆解周边其他部件。整体安装边界控制在常规台式饮品设备的标准尺寸范围内，底部的安装脚位和市面主流同类型设备的机柜安装孔位完全兼容，替换旧设备时无需重新在机柜上打孔，可直接完成固定安装。结构设计过程中对所有运动部件都做了干涉校验，动力单元的输出轴在全行程动作时，和周边的线束、管路、框架之间都保留了足够的安全间隙，不会出现运行过程中部件剐蹭磨损的问题，所有外露的金属部件边缘都做了倒钝处理，避免装配和运维过程中划伤操作人员。
