商用咖啡奶泡制备设备结构设计

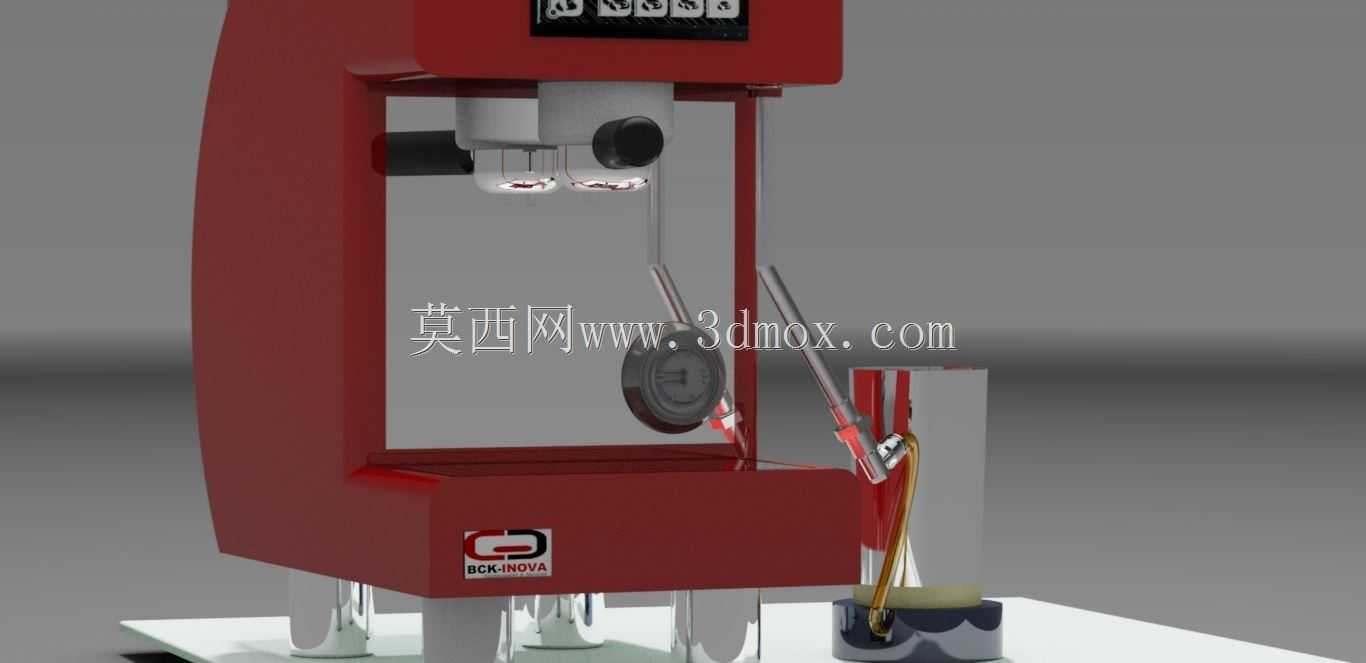

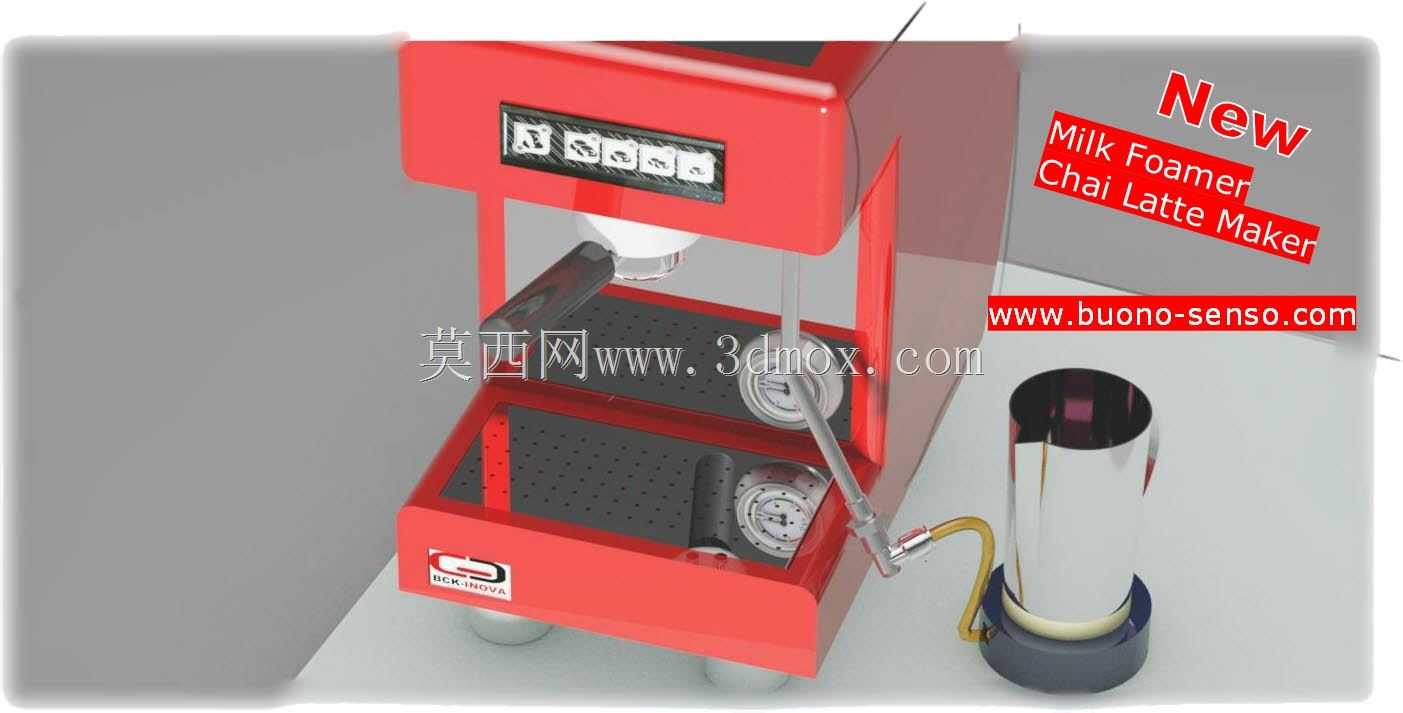

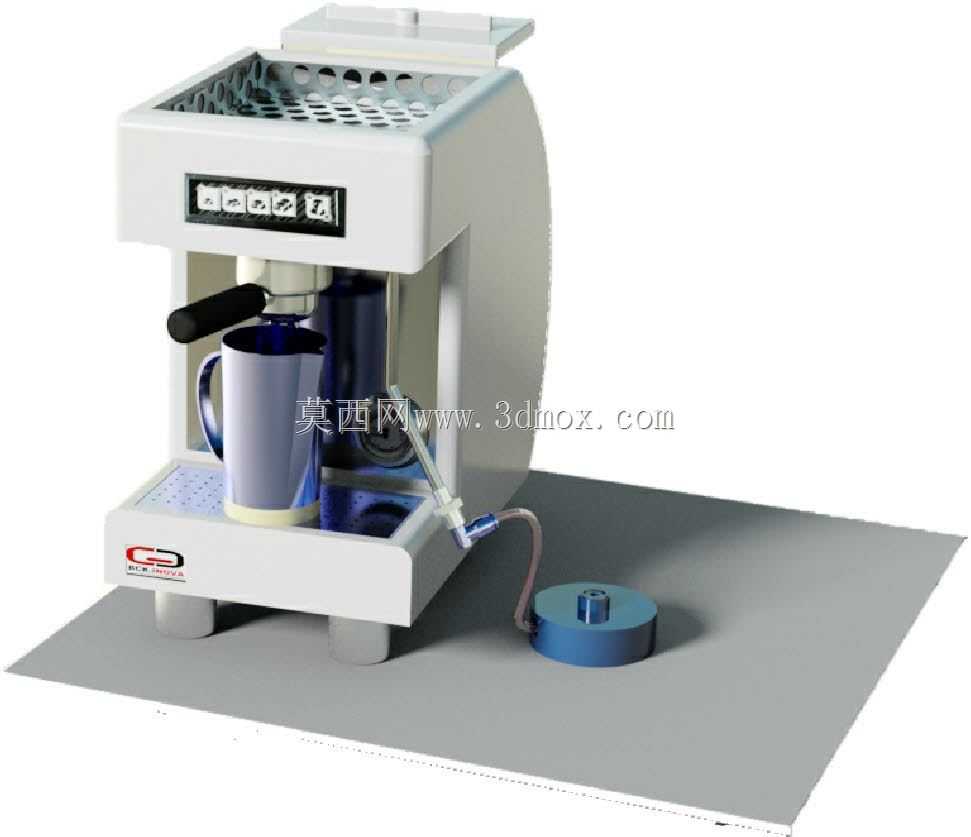

　　这款商用奶泡制备设备主要面向连锁咖啡店、自助茶饮终端、西式快餐后厨等高频出餐场景设计，核心解决传统手工打奶泡效率低、发泡度不稳定、依赖操作人员经验的痛点，可在连续出餐时段稳定输出符合出品标准的绵密奶泡，适配拿铁、chai 茶拿铁、卡布奇诺等多款需要奶泡基底的饮品制作需求。设备整体采用立式台置布局，外壳主体为食品级红色喷涂钣金结构，正面操作区设置嵌入式功能按键面板，按键对应蒸汽输出档位、发泡时长、搅拌转速等核心参数调节，操作逻辑贴合餐饮从业人员的操作习惯，无需长时间培训即可快速上手。设备中部预留开放式操作工位，工位台面设置带沥水孔的不锈钢承托板，可承接制作过程中滴落的奶液与冷凝水，沥水孔下方集成可拆卸接水盘，

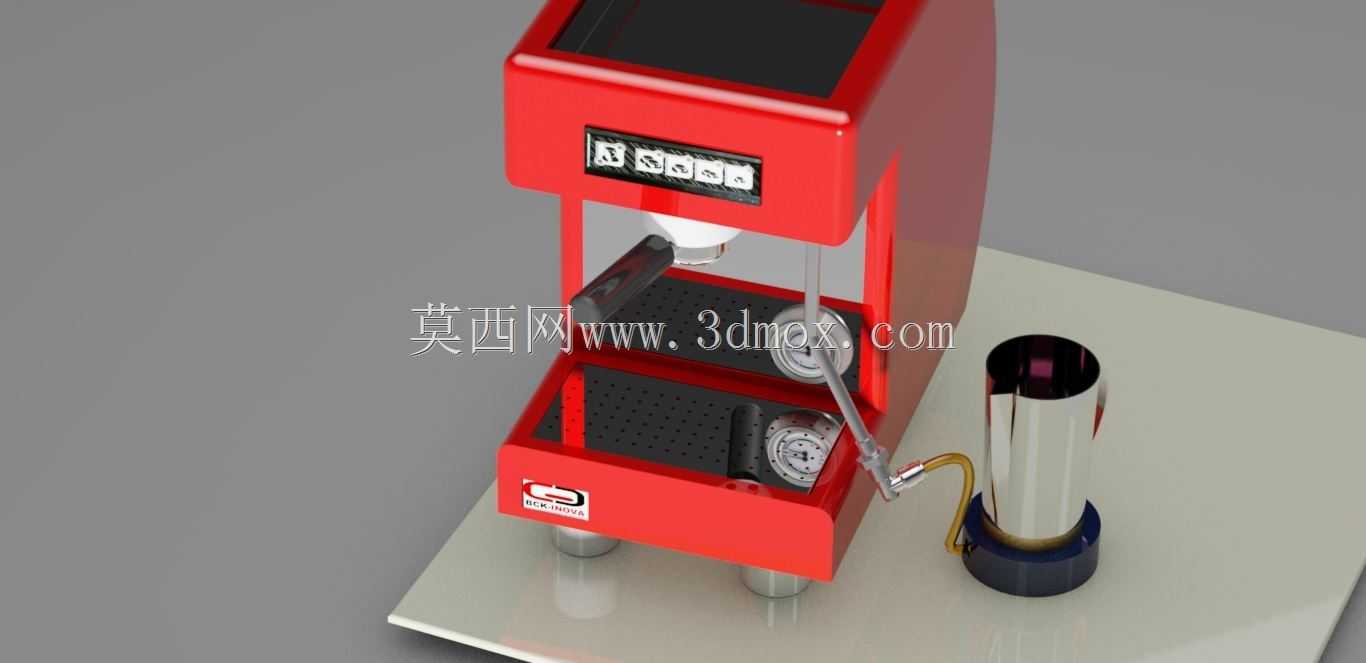

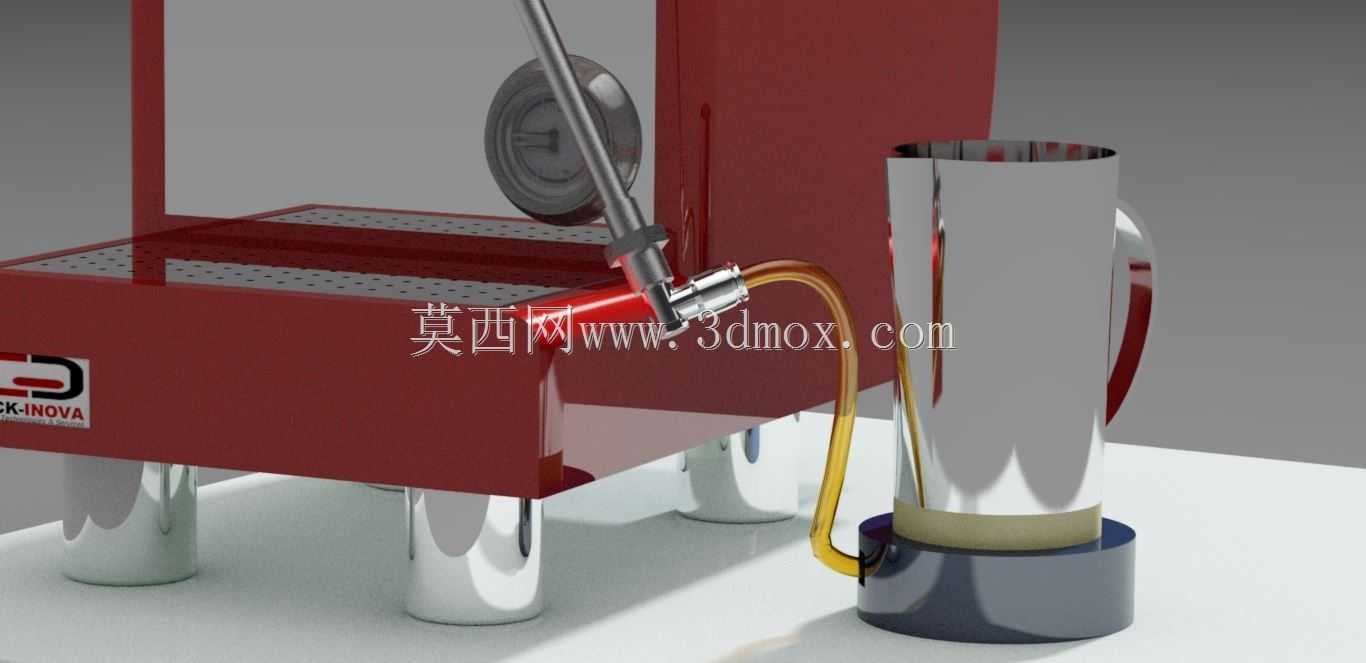

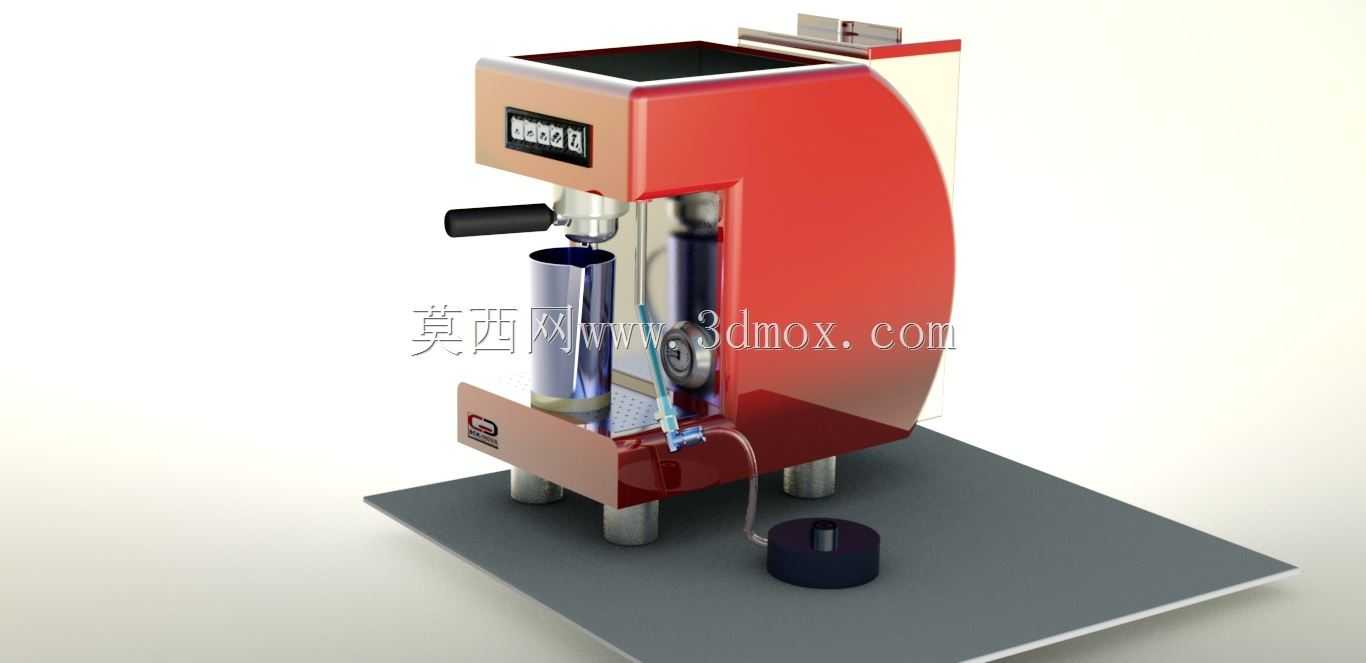

　　日常清洁时可直接抽出倾倒清洗，避免残留奶液发酵滋生细菌。设备右侧外置独立不锈钢牛奶罐，罐体通过食品级硅胶软管与设备内部的蒸汽管路、发泡腔体连通，管路接口采用快插式密封结构，更换奶罐或清洗管路时无需工具即可快速拆装，密封结构可承受1.2bar的工作蒸汽压力，不会出现漏液、泄压等问题。设备内部核心结构分为蒸汽发生模块、搅拌发泡模块、控制模块三个独立仓室，各仓室之间采用隔热钣金分隔，避免蒸汽模块的高温传导至控制模块影响电子元件寿命，蒸汽发生模块采用即热式加热结构，无需长时间预热，开机后40秒即可输出稳定干燥蒸汽，蒸汽出口处设置温度传感器，可实时监测蒸汽温度，将温度波动控制在±2℃范围内，保证不同批次奶泡的发泡温度一致。

　　搅拌发泡模块内置食品级304不锈钢搅拌桨，桨叶采用偏心多孔设计，搅拌过程中可将蒸汽均匀切割为微米级气泡混入牛奶中，配合可调节的蒸汽进气量，可实现不同绵密度的奶泡制备，满足不同饮品的出品要求。设备的安装边界充分考虑商用吧台的常规尺寸，整体宽度控制在350mm以内，深度420mm，高度580mm，放置于标准800mm高的商用吧台时，操作面板刚好处于操作人员站立时的舒适操作高度，设备背部预留走线槽与散热孔，可贴墙放置，不会额外占用吧台操作空间，底部设置四个可调式橡胶脚杯，可适应不平整的吧台台面，调整脚杯高度可将设备调整至水平状态，避免运行过程中出现振动移位。设计过程中重点优化了管路的走向布局，所有与牛奶接触的管路均采用圆弧过渡结构，

　　无清洁死角，日常清洁时可通过设备自带的清洁程序，通入热水与蒸汽对管路内部进行循环冲洗，无需拆解管路即可完成日常维护，大幅降低餐饮门店的设备维护成本。设备正面下部设置品牌标识安装位，可根据客户需求定制不同的品牌logo，适配不同连锁品牌的视觉统一要求，外壳钣金的折边处均做圆角钝化处理，避免操作人员清洁或操作时被锐边划伤，符合商用餐饮设备的安全设计规范。外置牛奶罐采用双层真空保温结构，可长时间维持罐内牛奶的冷藏温度，避免常温放置导致牛奶变质，罐体底部设置磁吸式定位结构，放置到设备底座时可自动对位，保证管路接口精准对接，不会出现接偏漏液的问题。设备的蒸汽出口处设置防烫保护套，操作人员在调整蒸汽喷头位置时不会被高温管路烫伤，蒸汽喷头采用可多角度调节的万向结构，可适配不同容量的奶杯制作需求，小到100ml的单品咖啡奶杯，大到500ml的外带茶饮杯，都可通过调整喷头位置获得最佳的发泡角度。
