商用咖啡配套蒸汽奶泡发生装置结构

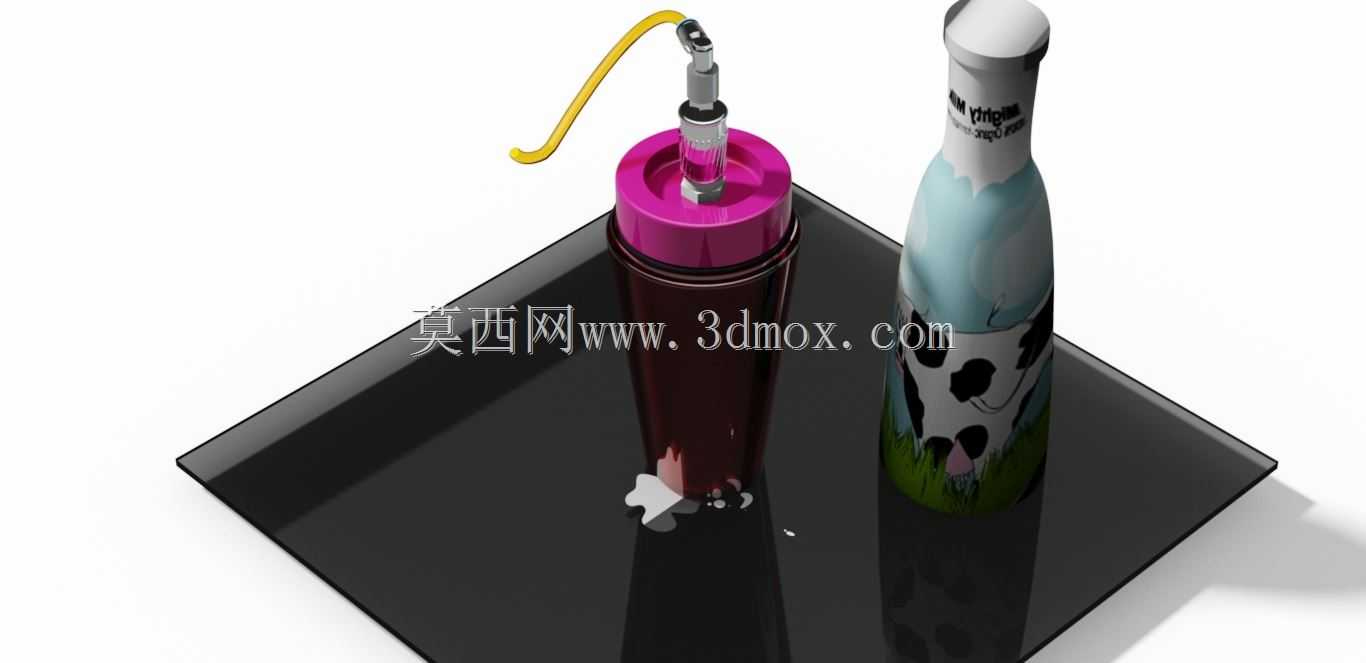

　　做商用吧台设备配套结构设计快十二年，经手的咖啡周边器具三维建模项目不下百个，这款蒸汽奶泡装置是去年给连锁咖啡品牌做配套升级时反复打磨了三版的结构，实际落地后在门店端的适配反馈比预期好不少。先从实际应用场景说，这类装置主要适配商用半自动咖啡机的蒸汽输出端，是门店吧台出品奶咖类产品的核心配套部件，不管是意式浓缩基底的拿铁、卡布奇诺，还是近年流行的厚乳类特调，都需要靠它把常温牛奶打入高压蒸汽，在短时间内形成绵密细腻的微泡沫结构，区别于手动打奶缸的不可控性，这款结构的发泡效率和泡沫均匀度能把单杯奶泡制备的时间稳定控制在五秒区间，刚好匹配商用吧台高峰期连续出杯的节奏，不会因为奶泡制备拖慢整单出品效率。

　　聊到功能特性，这款结构做了几个针对性的优化点：首先是发泡腔的内壁做了微米级的环形导流槽，高压蒸汽从侧端接入后不会直接直冲牛奶液面形成大颗气泡，而是顺着导流槽形成螺旋旋流，把蒸汽切割成直径0.2mm以内的微气泡均匀混入牛奶中，打出来的奶泡流动性好，表面没有明显粗孔，拉花时的成型稳定性比常规直喷结构高不少；其次是蒸汽接入端做了快插式的密封接头，搭配耐高温的氟橡胶密封圈，吧台操作人员日常拆装清洁不需要额外工具，对准接口一推就能卡紧密封，拔下时按住卡扣即可分离，日常做完饮品后可以快速拆下发泡腔冲洗残留奶渍，避免牛奶残留变质影响后续出品的卫生情况；外露的软管部分采用食品级的硅橡胶材质，耐温范围覆盖-40℃到180℃，长期接触高温蒸汽不会出现硬化、开裂或者析出异味的问题，软管的弯曲半径做了最小25mm的限制，吧台内走线时不会因为过度弯折堵死蒸汽通路。

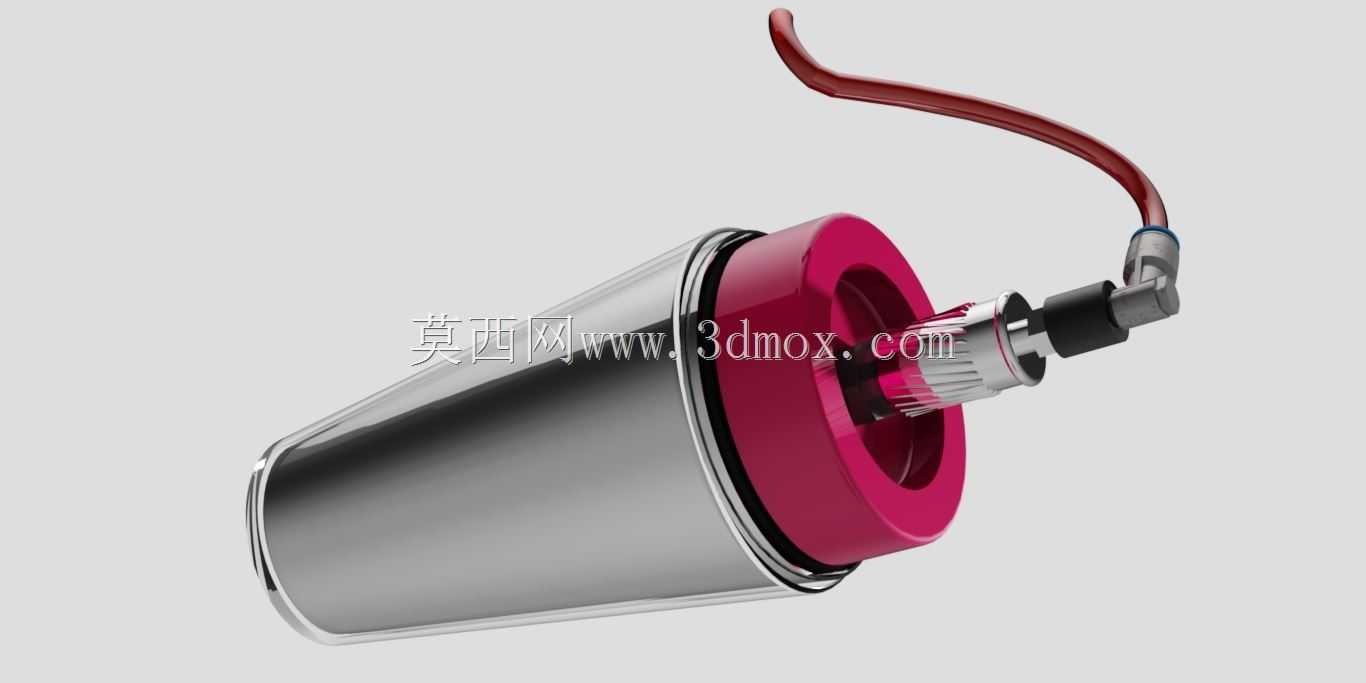

　　再讲设计思路的落地过程，最开始的第一版结构我们把发泡腔做成了全透明的PC材质，本意是方便操作人员观察奶泡的发泡状态，但实际样机测试时发现，PC材质长期接触高温蒸汽后容易出现内壁雾化发白的问题，使用不到一个月就看不清内部发泡情况，而且PC件的螺纹连接位置反复受冷热交替容易出现应力开裂，后来才把主体腔体换成了食品级304不锈钢的拉伸件，壁厚控制在0.8mm，既保证了结构强度，又不会因为壁厚过大导致蒸汽热量过多散失，发泡时牛奶的升温速率能稳定在每秒6℃，刚好到适合奶咖出品的65℃区间就完成发泡，不会因为温度过高让牛奶出现煮沸后的焦糊味。前端的玫红色端盖我们没有做多余的装饰造型，而是在端盖内侧做了一圈定位凸台，和不锈钢腔体的卷边位置卡合后再用食品级硅胶做周向密封，没有打胶也没有多余的螺丝固定，装配时直接压合即可，生产端的装配效率比螺丝固定的结构提升了近40%。

　　最后说外形尺寸和安装边界的考量，这款装置的主体腔体最大外径是52mm，整体长度不含接头是118mm，安装时只需要在吧台设备的预留安装位开一个直径18mm的过孔，把蒸汽接头从孔位穿出后用配套的锁紧螺母固定即可，不需要额外做定制化的安装支架，适配市面上绝大多数主流商用半自动咖啡机的蒸汽输出接口，安装后主体部分突出吧台台面的高度是72mm，不会和旁边的粉锤、压粉座等吧台器具产生位置干涉；蒸汽软管的长度标配是300mm，足够覆盖吧台操作时奶缸移动的常规范围，不需要额外接长管路，软管末端的接头是通用的4分外螺纹，和咖啡机蒸汽出口的匹配度很高，不需要额外采购转接头。实际测试时我们连续做了一千次发泡循环，结构没有出现漏汽、密封失效的问题，泡沫的细腻度偏差控制在5%以内，完全能满足商用门店高频次使用的需求。
