DIN导轨安装式塑料电气接线壳体

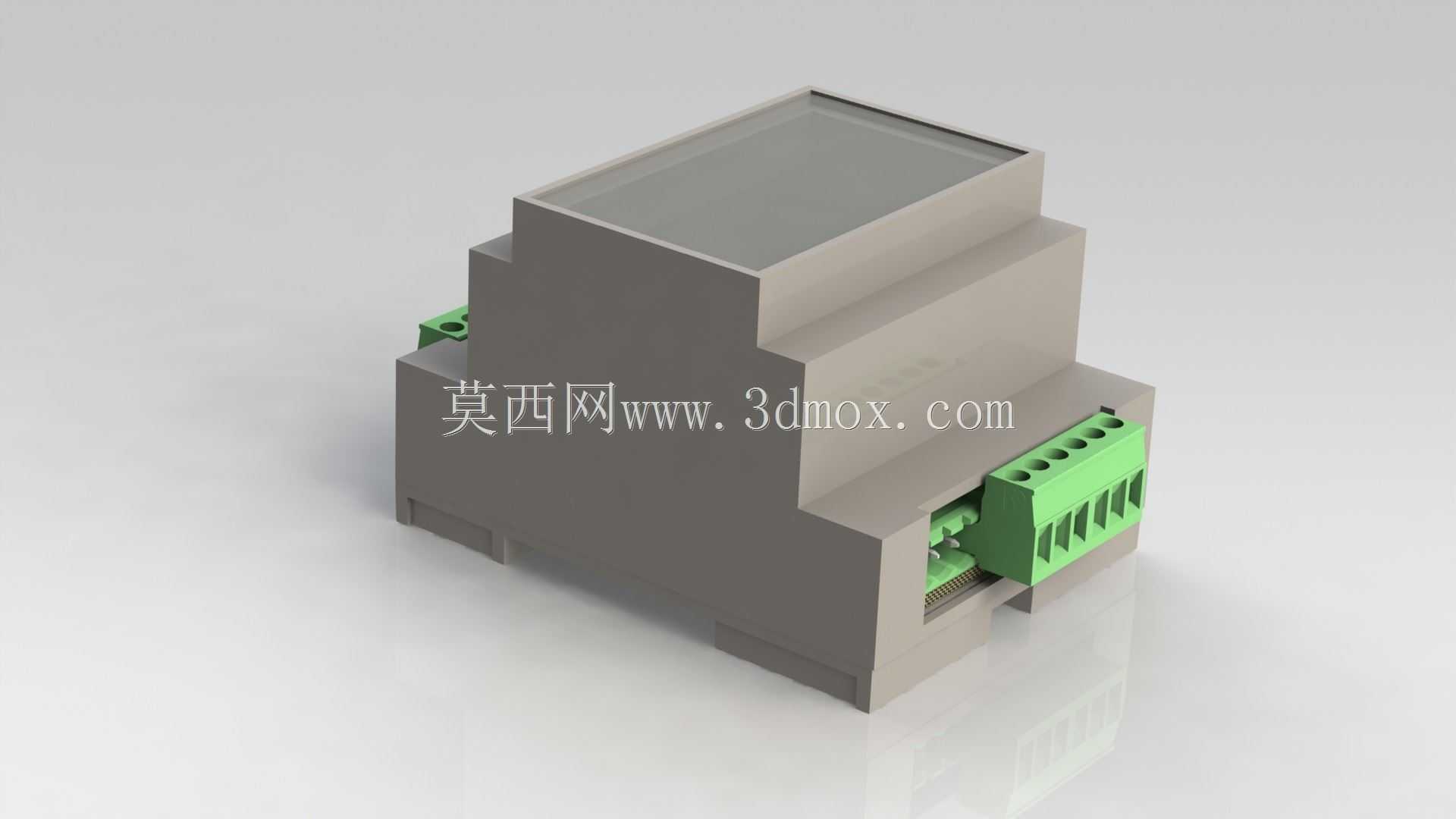

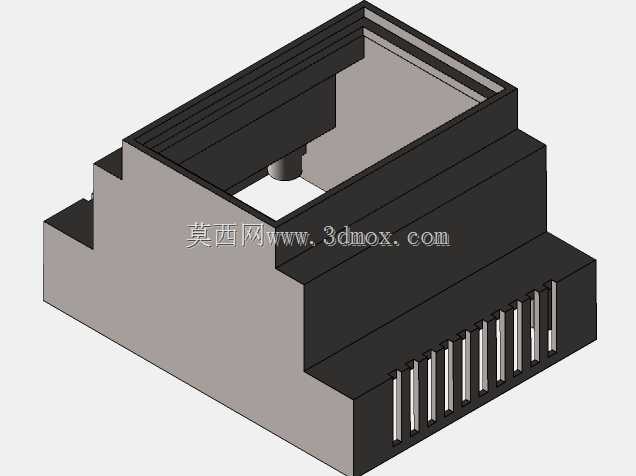

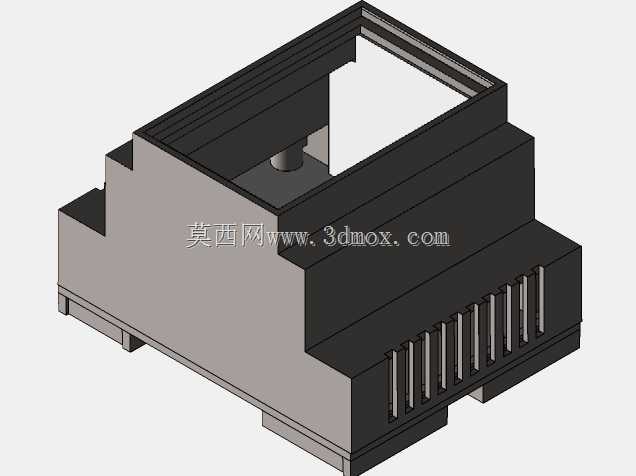

　　这款导轨安装式塑料壳体，是工控配电场景里极为常见的元件承载结构，日常在楼宇自控柜、小型设备控制箱、分布式IO采集站里都能见到它的身影，核心作用是为内部的小型电路板、接线端子提供绝缘防护与标准化安装载体，让零散的电子元件能形成独立的功能模块，直接卡装在标准DIN导轨上完成快速装配。从结构设计来看，壳体采用阶梯式分层造型，这种造型并非单纯的外观考量，下层预留的空间刚好适配导轨卡装结构的行程，同时给侧面的接线端子留出足够的接线操作空间，上层的腔体则用来放置PCB板与核心电子元件，上下层之间的台阶结构还能强化壳体的整体刚性，减少注塑成型后的翘曲变形，毕竟这类薄壁塑料件如果做等高度的直筒结构，长边位置很容易因为内应力出现形变，

　　影响上下盖的装配密封性。安装边界上，这款壳体完全适配行业通用的35mm标准DIN导轨，底部的卡爪结构做了弹性让位设计，安装时只需要将壳体上部卡在导轨上沿，下部按压就能自动卡紧，拆卸时用一字螺丝刀撬动卡爪的解锁位就能轻松取下，不需要额外的固定螺丝，在柜内元件排布密集的场景下，这种免螺丝安装结构能大幅节省装配工时。接线端采用了绿色的螺钉式接线端子，端子排的引脚间距做了标准化设计，能适配0.5-2.5平方毫米的多股铜芯线，每个接线位都做了防误插的隔栏，避免接线时铜丝外露引发的相邻端子短路问题，端子与壳体的配合位做了定位卡槽，装配时不需要额外打胶就能牢牢固定在壳体上，抗振动性能满足工业现场的使用要求，

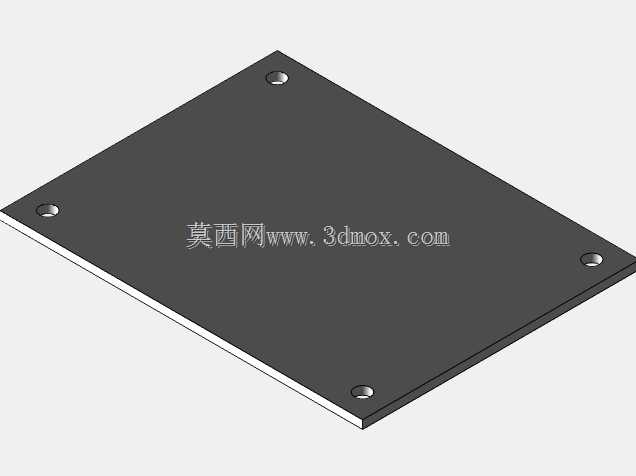

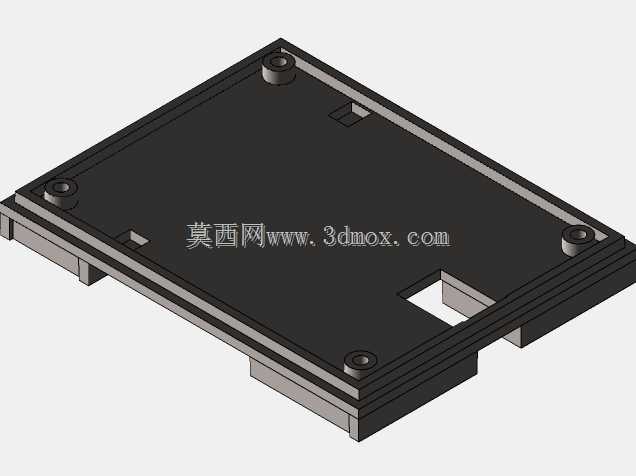

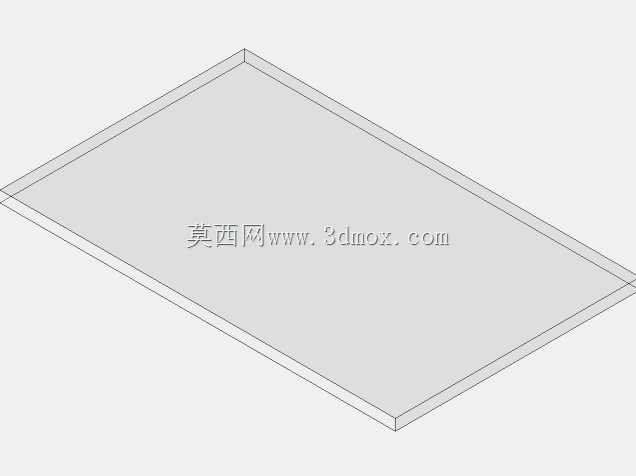

　　不会因为设备运行的长期振动出现端子松动移位。壳体的材质选用了阻燃级的ABS工程塑料，表面做了哑光磨砂处理，一方面能减少车间环境下的灰尘附着，另一方面也能避免强光照射下的反光问题，方便运维人员查看壳体上的标识贴，材质的阻燃等级达到V0级，即使内部元件出现异常发热，也不会出现壳体自燃的情况，满足电气柜的安全防护要求。上下盖的配合采用了卡扣加定位柱的组合结构，四个边角的位置都做了内凹的卡扣位，不需要螺丝就能实现上下盖的紧密扣合，接缝处的错位量控制在0.1mm以内，能达到IP20的防护等级，阻挡直径大于12mm的固体异物进入，完全适配柜内安装的使用场景，毕竟电气柜内部本身就有外层防护，不需要过高的防水等级，

　　这种设计刚好平衡了防护性能与装配便捷性。在实际选型应用中，这类壳体常用来制作小型信号隔离模块、继电器模组、温度采集模块等分布式工控元件，设计时预留的PCB安装柱位置做了通用化处理，能适配不同尺寸的小型电路板，用户只需要根据自身的电路设计调整内部的安装孔位，不需要重新开模制作壳体，能大幅缩短非标工控模块的开发周期，降低小批量产品的开模成本。壳体的外形尺寸做了优化设计，宽度方向占用的导轨空间极小，在排布密集的DIN导轨上，相邻模块之间只需要预留2mm的散热间隙就能满足长期运行的散热要求，不会因为排布过密导致内部元件积热，侧面的端子位与导轨平面保持了15度的倾斜角，接线时不需要将手伸到模块下方，在柜内深度有限的场景下，这种倾斜端子设计能大幅降低接线操作的难度，即使是运维空间狭小的壁挂式控制箱，也能轻松完成接线与拆线操作。
