铝型材插片式大功率散热结构设计

　　在工业电子、电力电子设备的热管理设计环节，被动式铝型材散热器是应用覆盖范围极广的一类散热部件，不需要额外配置风冷、液冷的动力组件，依靠金属本身的高导热特性与空气自然对流完成热量交换，在中小功率发热器件的散热方案里，可靠性远高于带运动部件的主动散热系统，不会出现风扇寿命到期停转、管路漏液等故障，适合长期无人值守的工控场景、户外通讯设备、小功率电源模块等对运行稳定性要求极高的使用场景。

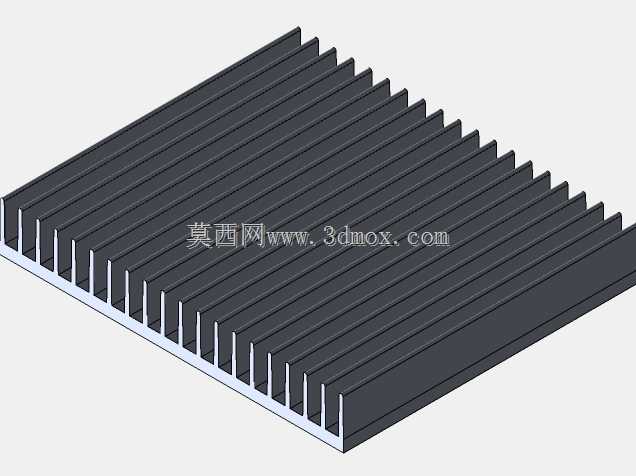

　　这款插片式铝挤散热器的设计，核心围绕自然对流的换热效率优化展开，整体采用一体铝挤成型的工艺路线，没有额外的鳍片焊接、铆接工序，从根源上避免了结合面接触热阻带来的散热效率损失，底座与鳍片为同一块铝型材挤出成型，导热路径连续无断点，热量从发热器件接触面传递到鳍片末端的传导效率更高。底座部分设计为平整实心结构，厚度设置为4mm，既保证了和发热器件安装面的接触刚性，避免安装时压紧力导致底座变形出现贴合缝隙，也预留了足够的横向导热空间，让发热面集中的热量可以快速在底座平面均匀扩散，避免局部热量堆积在鳍片根部的小范围区域，导致部分鳍片没有参与换热造成材料浪费。

　　鳍片部分采用等间距平行直肋设计，肋片高度设置为13mm，整体总高度17mm，肋片厚度均匀，间距经过对流换热计算优化，既保证了足够的鳍片总换热面积，也预留了充足的空气流通通道，避免鳍片间距过小导致空气在槽道内流动阻力过大，热空气无法及时排出形成滞流区，削弱自然对流的换热效果。直肋的走向顺着热空气自然上升的方向布置，设备正常安装使用时，鳍片槽道保持竖直方向，受热后的空气可以顺着槽道顺畅向上流动，形成稳定的自然对流循环，不需要额外的风压驱动就能持续带走鳍片表面的热量。

　　从安装边界来看，这款散热器底座宽度为116mm，长度方向可以根据实际发热器件的尺寸灵活裁切，适配不同功率等级的单管器件、模块封装器件的安装需求，底座平面可以根据安装要求加工定位孔、攻丝孔，直接通过螺丝将发热器件压紧在底座表面，安装接触面可以根据导热要求涂覆导热硅脂、导热垫片，降低器件与散热器底座之间的接触热阻。散热器的表面采用本色阳极氧化处理，既提升了铝型材表面的抗腐蚀能力，适应户外、高湿工业环境的使用要求，也可以提升表面的辐射换热系数，在自然对流的基础上增加辐射散热的占比，进一步提升整体散热能力。

　　在实际选型应用中，这类散热器的热阻参数是核心选型依据，2.2℃/W的热阻特性意味着当发热器件的功耗为10W时，器件结面与环境空气的温差可以控制在22℃左右，搭配75mm长度的规格段，总换热表面积可以达到720cm²左右，能够满足多数20W以内自然对流散热场景的热设计要求，每米长度的型材重量控制在2.495kg，在保证结构强度与散热面积的前提下尽可能压缩材料用量，控制整体成本与安装负重，不会给设备的整体结构带来额外的承重负担。

　　设计这类铝挤散热器的时候，需要平衡多个维度的工程约束：首先是铝挤工艺的成型限制，鳍片的厚度与高度的比值不能超过工艺极限，否则挤出成型时鳍片容易出现弯曲、缺料、壁厚不均的缺陷，这款产品的鳍片厚高比控制在合理区间内，适合大规模量产挤压，成品率高；其次是结构刚性的要求，鳍片不能过薄，否则在运输、安装过程中容易出现倒伏、变形，导致鳍片间距变化影响通风效果，甚至出现鳍片触碰周边带电部件造成短路风险；最后是换热效率的优化，不能盲目增加鳍片高度或者缩小鳍片间距来堆换热面积，当鳍片高度超过一定阈值后，鳍片末端的温度已经接近环境温度，继续增加高度带来的换热收益极低，反而会增加材料成本与整体重量，缩小鳍片间距到一定程度后，槽道内的空气流动阻力陡增，自然对流的流量下降，反而会导致整体散热能力不升反降。

　　在具体的工程应用里，这类散热器常被用在工控PLC的功率模块散热、小功率开关电源的开关管散热、户外LED照明的光源散热、通讯基站的小功率功放模块散热等场景，安装方式灵活，可以卧式安装也可以立式安装，只要保证鳍片槽道方向与空气自然流动方向匹配，就能发挥最优的散热性能，不需要额外的维护工作，表面氧化层稳定，长期使用不会出现锈蚀、导热性能下降的问题，使用寿命可以和配套的电子设备保持一致，是被动热管理方案里性价比极高的一类结构件。
