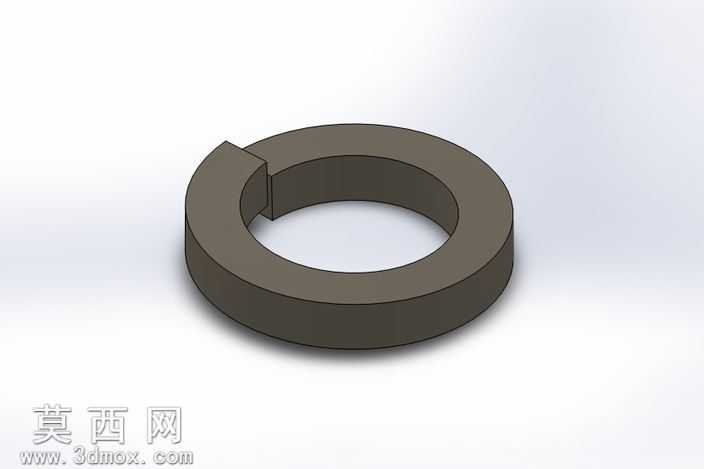

标准开口防松弹簧垫圈三维结构模型

本模型为标准开口型弹簧垫圈的三维实体建模成果，建模过程严格遵循机械紧固件的通用设计规范，还原弹簧垫圈的核心结构特征。建模初期首先确定垫圈的公称尺寸适配范围，以环形基体为基础结构，通过草图绘制精准的内外径轮廓，采用拉伸特征生成等厚度的环形基体，保证垫圈的基础环面平整度符合装配要求。随后针对弹簧垫圈的核心防松结构——开口斜切错位结构进行精细化建模，在环形基体的对应位置绘制斜向切口轮廓，通过切除特征生成开口缝隙，再对切口两侧的环体进行微小角度的错位扭转处理，还原弹簧垫圈在自由状态下的开口张开形态，该结构是其实现防松功能的核心：当垫圈被压紧在螺母与被连接件之间时，开口处的弹性反作用力会持续抵紧螺母螺纹副，增大螺纹连接的摩擦力，同时切口的尖角结构可嵌入螺母与被连接件表面，防止螺母受振动回转松脱。材质渲染阶段选用高强度弹簧钢对应的材质参数，调整金属表面的粗糙度与反光度，还原弹簧垫圈经热处理后的深灰金属质感，对环体的棱边进行微小的圆角处理，避免锐边结构不符合实际加工工艺，同时对切口断面进行细节优化，还原冲压切口的真实断面质感。模型整体结构完整，各尺寸比例符合常规弹簧垫圈的设计标准，环形基体的厚度、内外径差值、开口的斜切角度、错位量均经过参数化校准，可直接用于机械装配场景的虚拟装配验证，也可作为紧固件类机械零件教学演示的三维素材，帮助理解弹簧垫圈的防松原理与结构特点，建模过程中未对结构进行过度简化，保留了实际零件的工艺细节，确保模型的工程实用性与展示效果。
