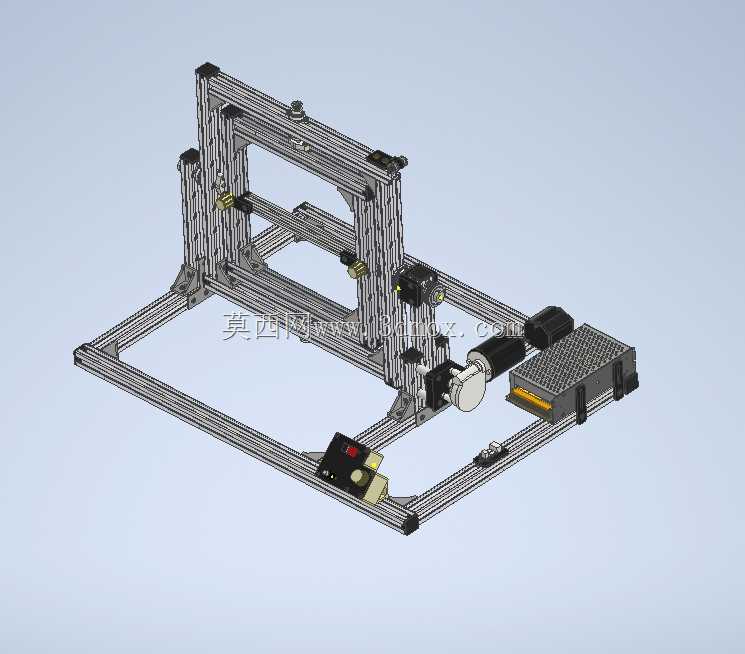

DIY铝型材框架式旋转滚塑铸造设备结构

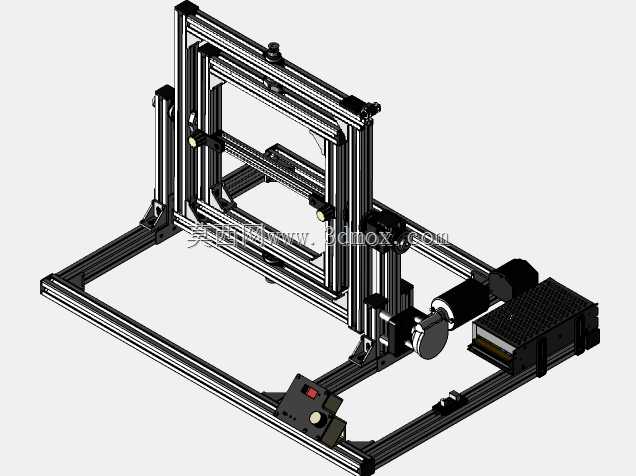

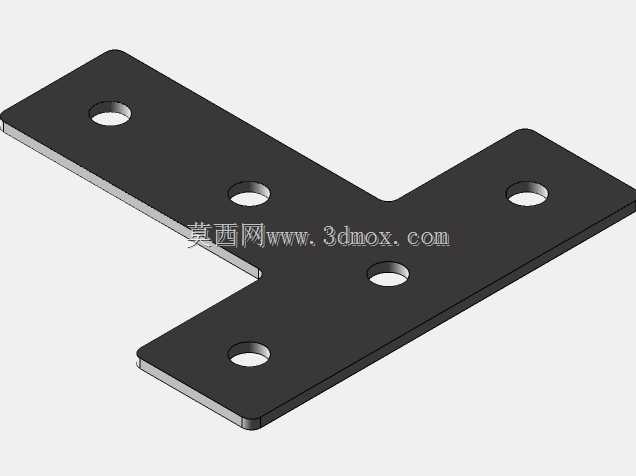

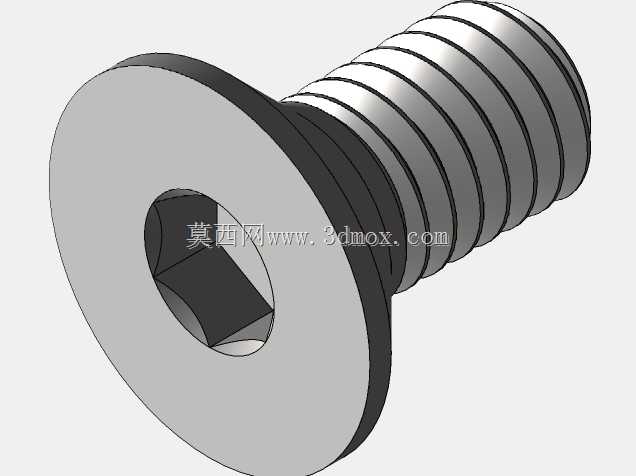

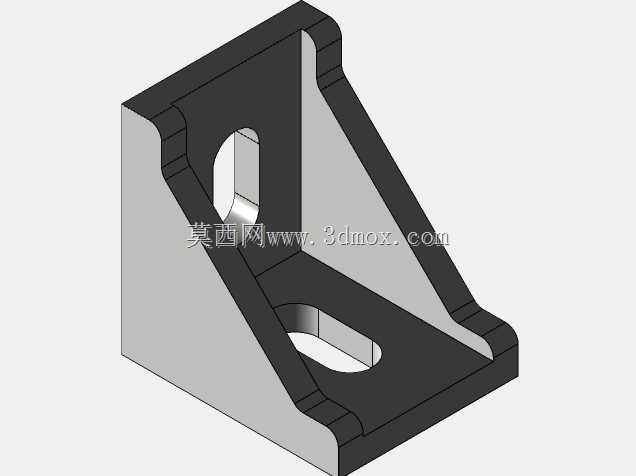

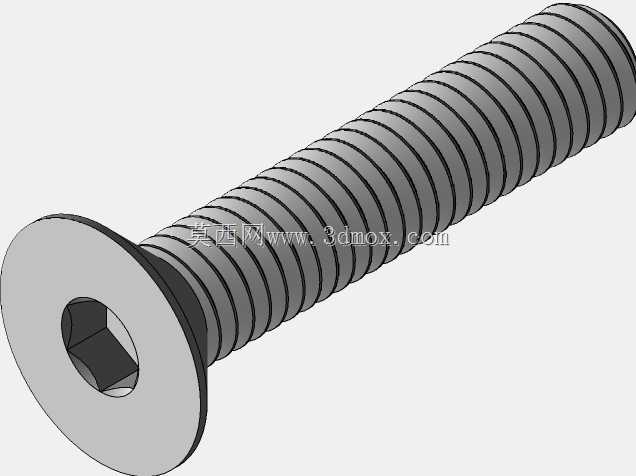

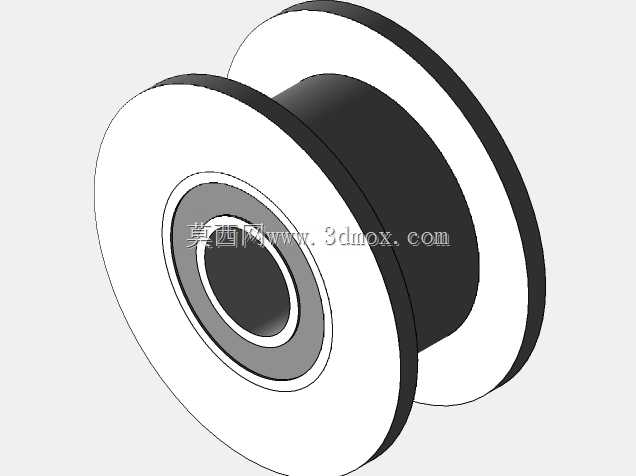

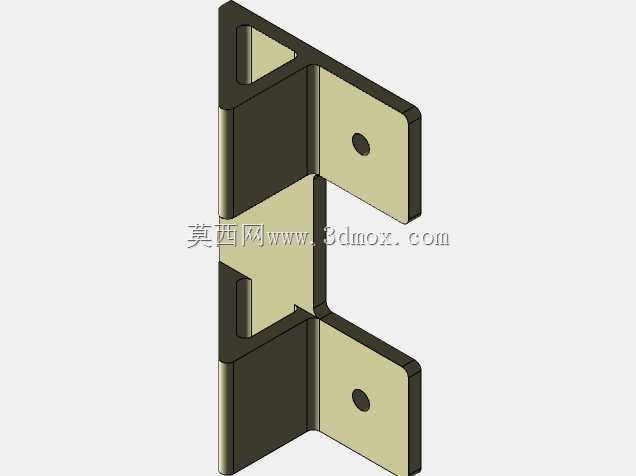

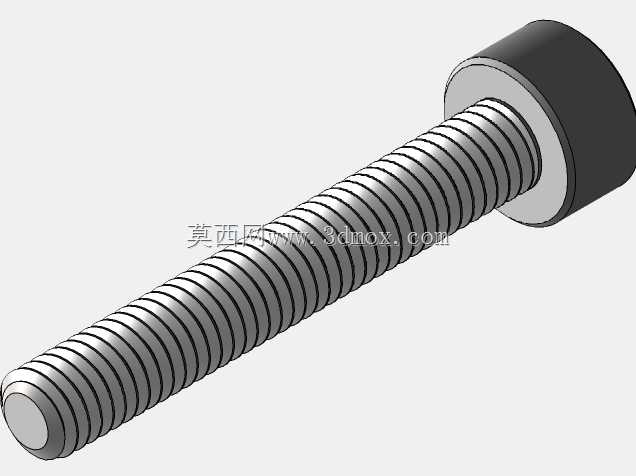

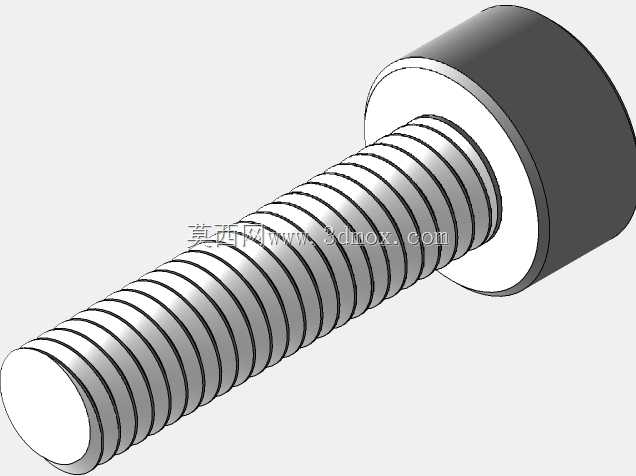

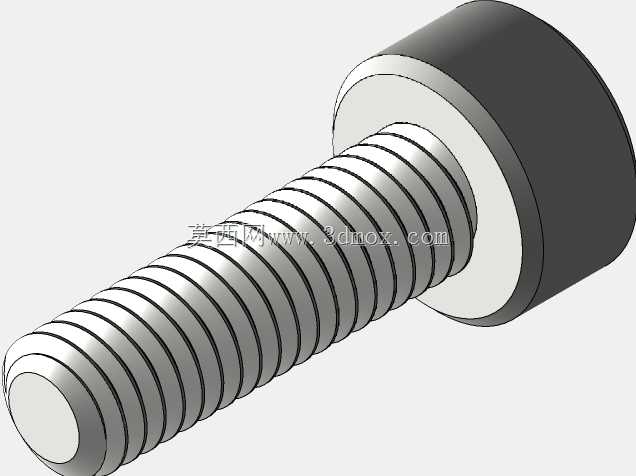

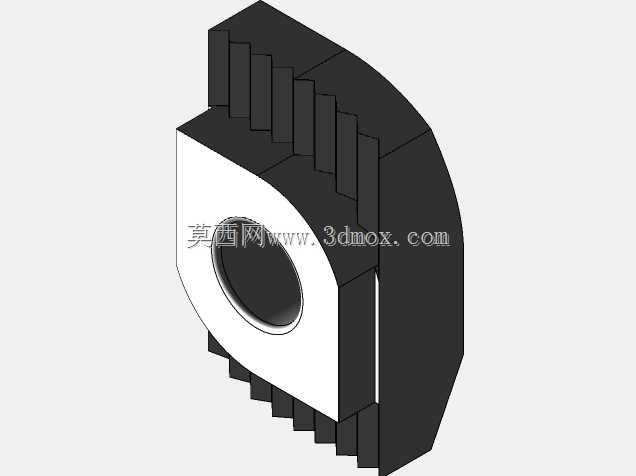

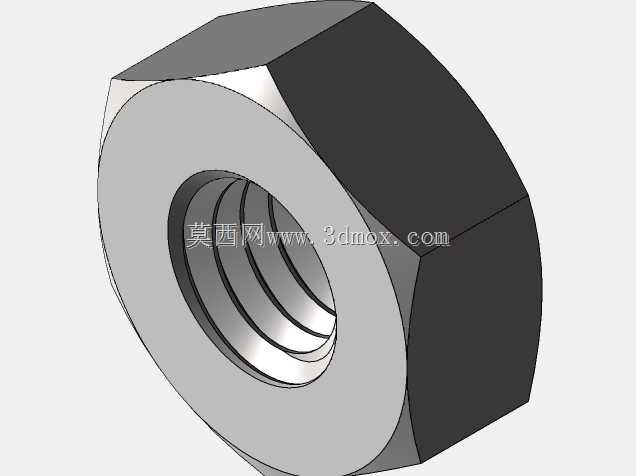

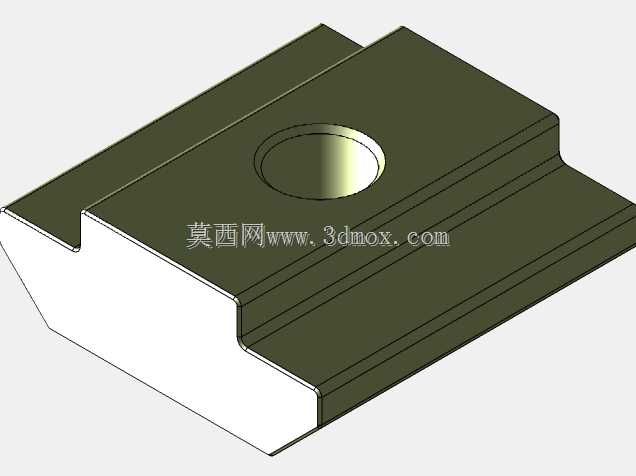

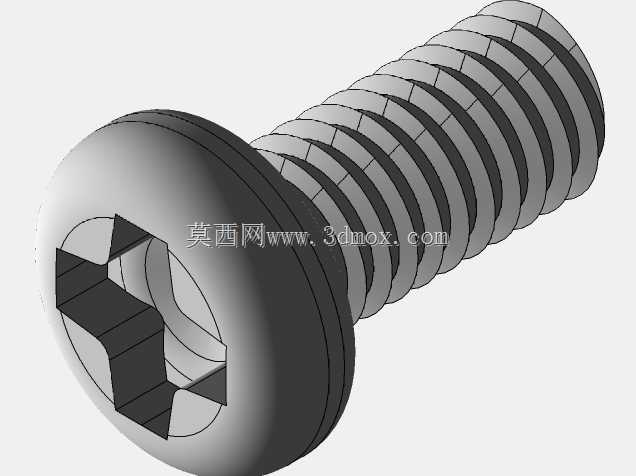

　　这套小型旋转铸造设备主要面向小批量定制塑件、手板件的试制场景，适配实验室、个人工作室、小型工坊的小体量生产需求，可完成低熔点塑料原料的滚塑成型作业，替代传统大型滚塑设备在小批量生产场景下的产能浪费问题，尤其适合异形空心塑件的试制加工，无需复杂的高压注塑模具，仅需简易模具即可完成成型作业，大幅降低小批量试制的模具投入成本。设备整体采用T槽3030工业铝型材搭建主体框架，铝型材的槽道结构可实现各部件的无焊接灵活装配，所有连接节点均采用标准型材紧固件锁紧，既保证了框架的整体刚性，又预留了足够的改装调整空间，使用者可根据加工模具的尺寸规格，灵活调整框架上安装座的位置，适配不同大小的成型模具。传动部分采用滑轮加同步皮带的传动结构，

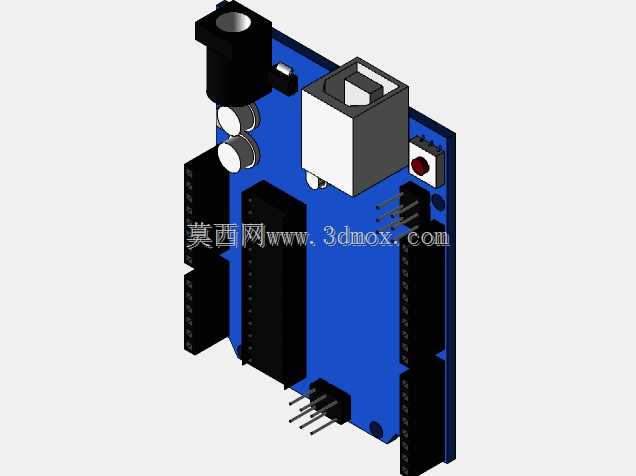

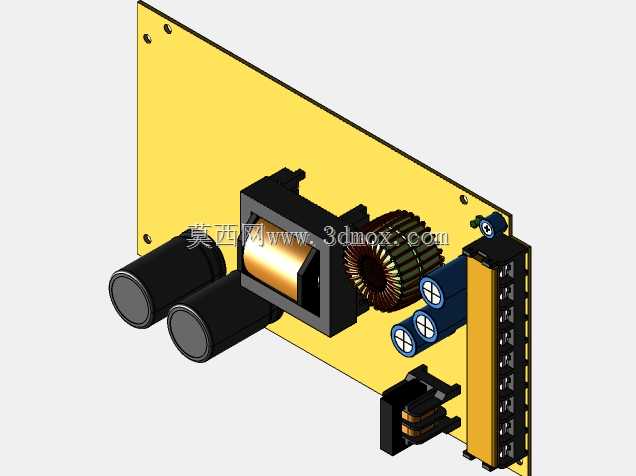

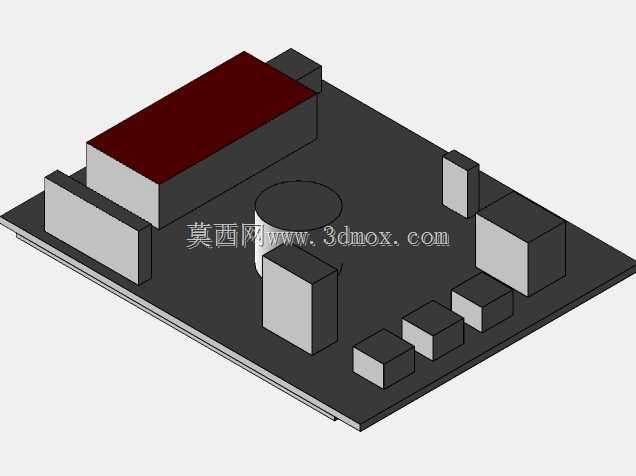

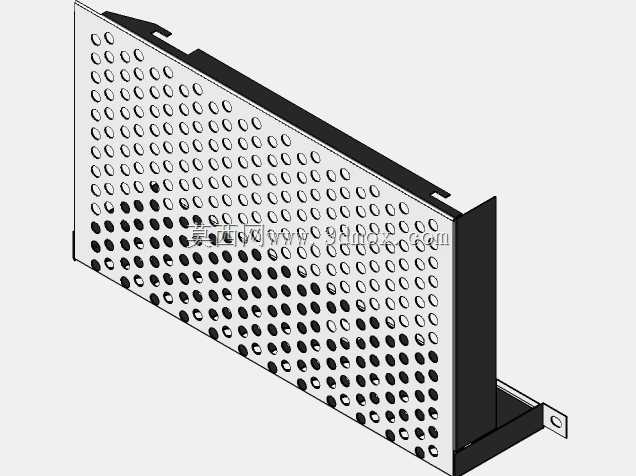

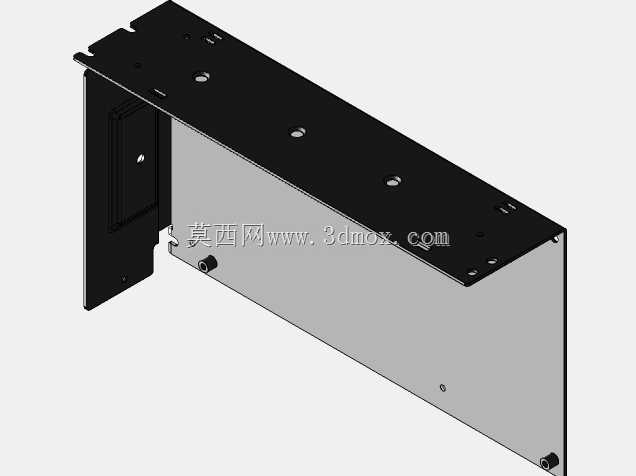

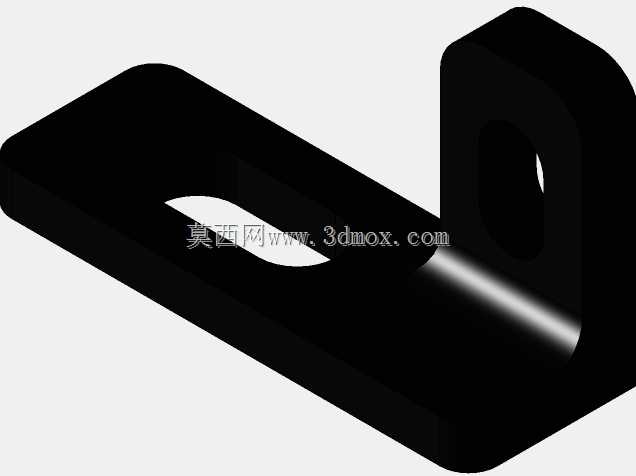

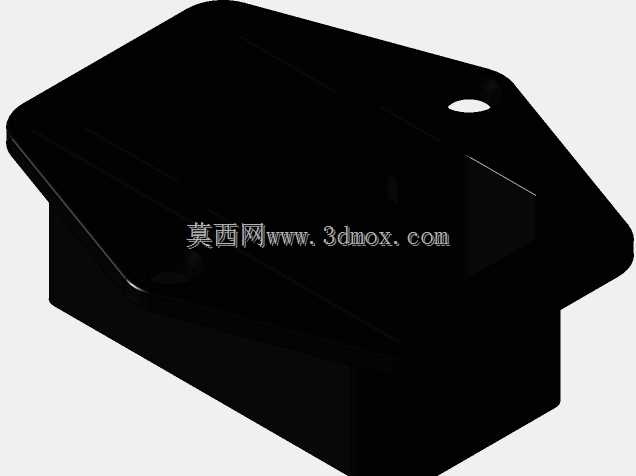

　　将驱动电机的动力平稳传递至模具安装工位，皮带传动自带的缓冲特性可避免启动瞬间的扭矩冲击损坏模具或驱动部件，同时传动噪音更低，适合室内作业场景使用。驱动端搭配控制单元实现转速、旋转时长的精准调控，控制器采用Arduino开源硬件方案，可根据不同原料的成型工艺需求，自定义旋转速度、双向旋转间隔、加热时长等参数，当前版本的控制器外壳为临时适配结构，后续可根据实际使用需求优化外壳的防护性能与操作布局，提升设备操作的便捷性与安全性。设备的安装边界需预留足够的操作与维护空间，主体框架的长宽尺寸适配常规工作台面摆放，底部可加装脚轮实现工位间的灵活转移，也可通过型材底部的安装孔固定在专用工作台面上，避免作业过程中出现设备移位。

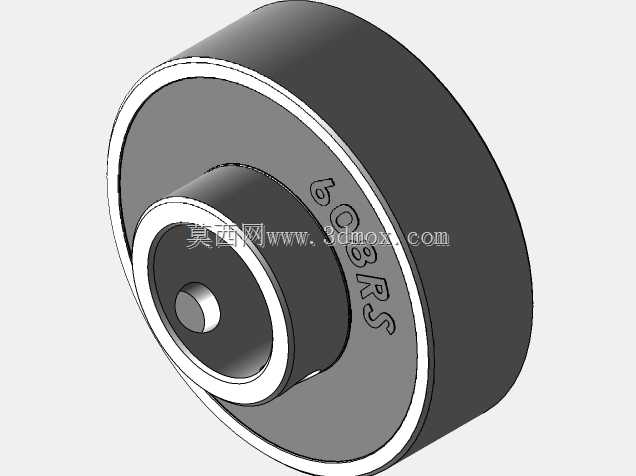

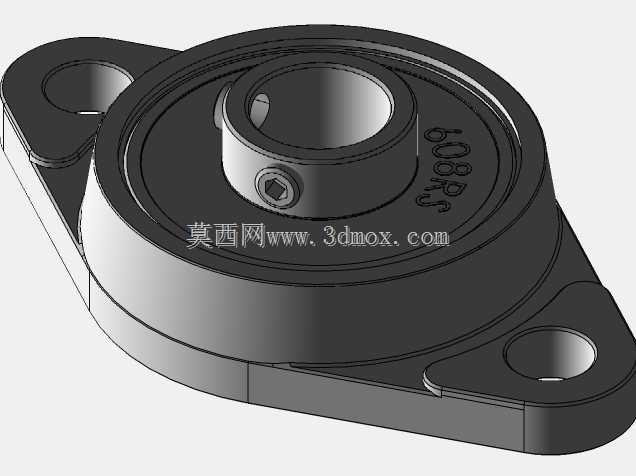

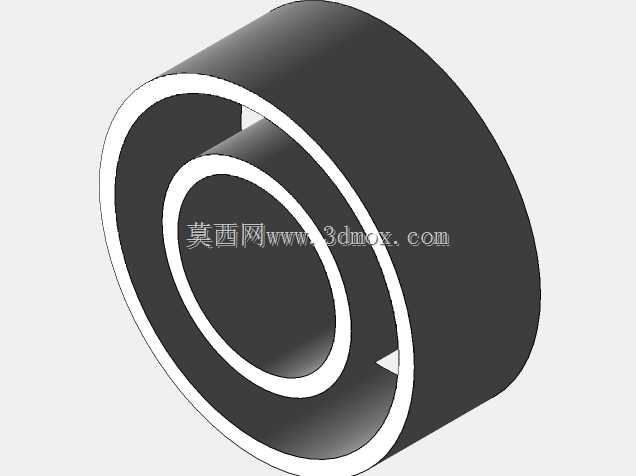

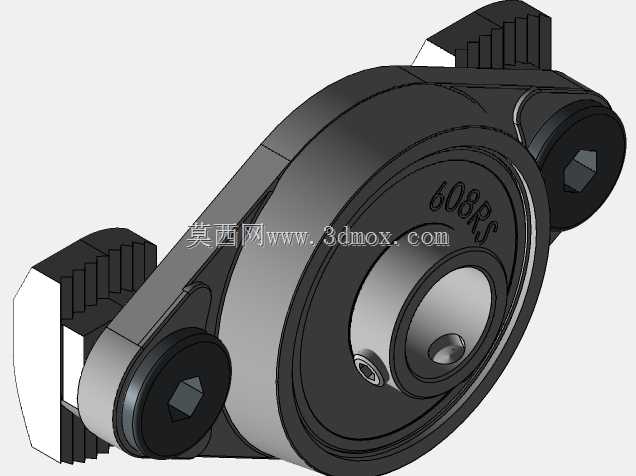

　　模具安装位设置在框架中部的旋转轴系上，轴系两端采用带座轴承支撑，保证旋转过程的同轴度，避免高速旋转时出现晃动导致成型件壁厚不均的问题。设备侧边集成了控制开关与接线端口，所有走线均沿铝型材槽道内布置，避免传动部件剐蹭线缆造成安全隐患，驱动电机旁预留了加热模块的安装位置，可根据工艺需求加装热风加热装置，实现模具的均匀受热，保证原料在模具内充分熔融流动，成型出壁厚均匀的空心塑件。这套设备的设计思路完全围绕DIY场景的实用性出发，没有采用复杂的定制加工件，大部分结构件均可通过标准铝型材、3D打印连接件、标准传动件组装完成，使用者可根据自身的加工需求，对设备的旋转工位数量、驱动功率、加热方式进行改装拓展，既可以作为小型生产设备使用，

　　也可作为滚塑工艺教学的实训设备，帮助从业者直观理解旋转铸造的工艺原理与设备结构逻辑。在实际使用过程中，需注意根据加工原料的熔融温度调整加热功率与旋转转速，对于流动性较好的塑料原料，可适当降低旋转转速，避免原料在离心力作用下过度聚集在模具边缘，对于流动性较差的原料，可适当提高转速并延长加热保温时间，保证原料充分填充模具的各个型腔位置。框架的铝型材表面采用阳极氧化处理，具备一定的耐磨与防腐蚀性能，可适应工坊内多粉尘、少量原料飞溅的作业环境，日常维护仅需定期检查皮带张紧度、轴承润滑状态以及紧固件的锁紧情况即可，无需复杂的保养流程，大幅降低了设备的使用门槛与维护成本。
