简易开合式金属铸造模具结构

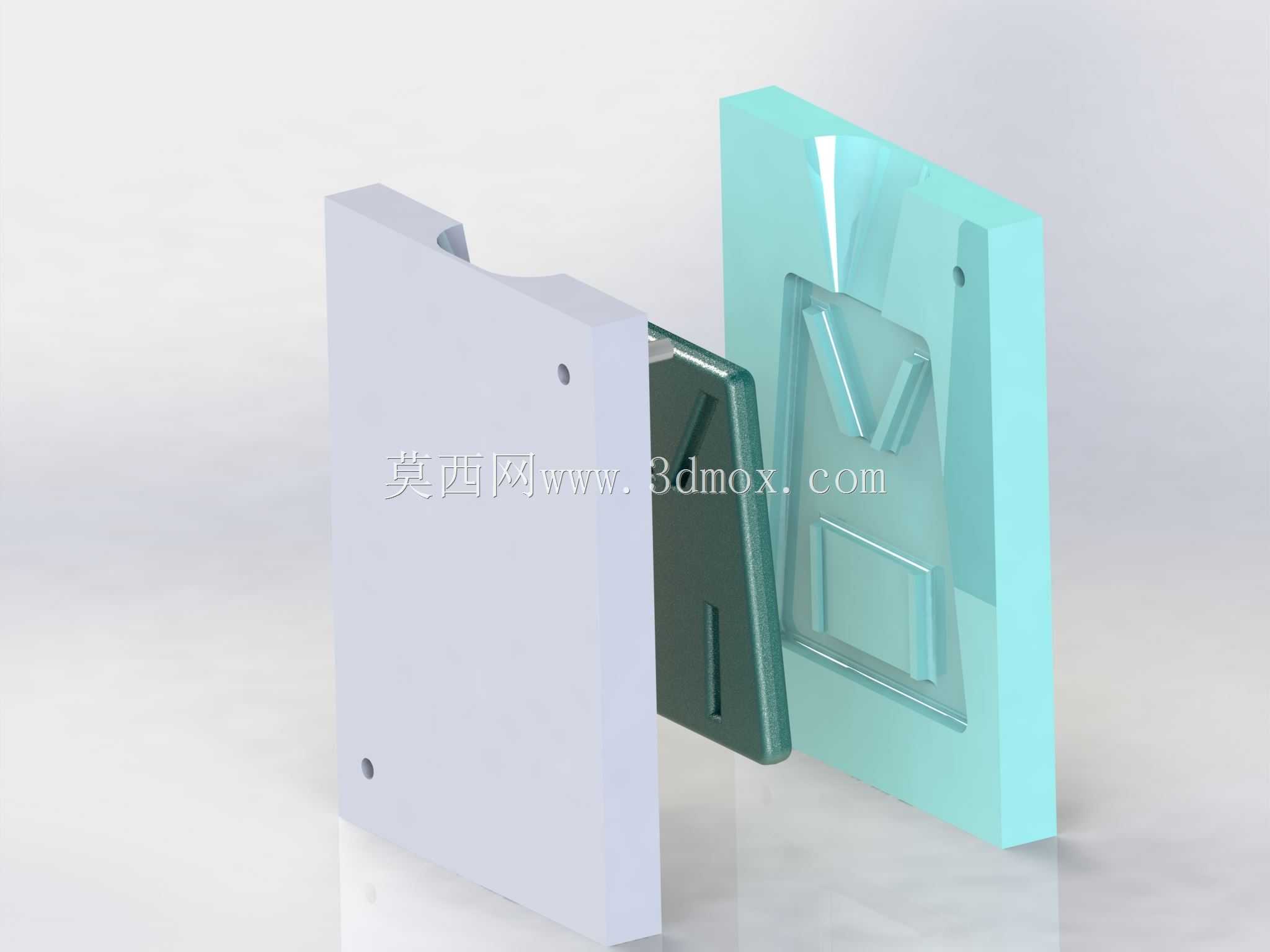

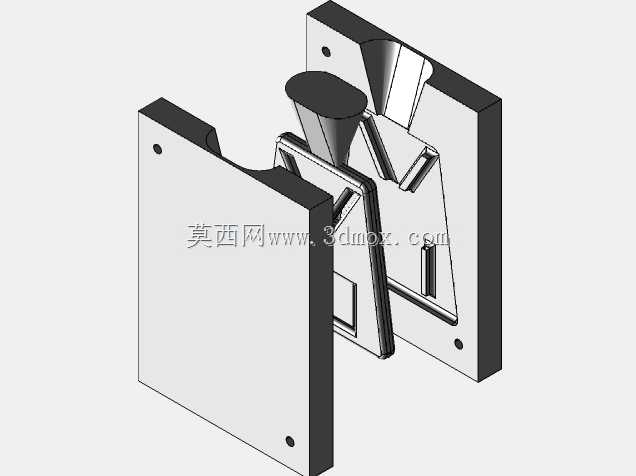

　　这套简易铸造模具主要面向小批量非铁金属铸件的试制场景，常见于五金配件作坊、机修车间的单件定制生产环节，区别于量产线的高压铸造模，它不需要配套复杂的模架与抽芯机构，依靠人工即可完成合模、锁紧、开模的全流程操作，适配砂型铸造、低压重力铸造的工艺要求，能满足形状不算复杂的中小型铸件成型需求。从结构拆分来看，整套模具分为定模、中间成型镶块、动模三个核心部分，定模侧加工有与目标铸件轮廓完全贴合的凹模型腔，型腔表面做了抛光处理，减少铸件脱模时的粘模阻力，同时预留了浇道与排气槽的位置，浇道截面采用梯形设计，能在金属液充型时减少紊流卷气，排气槽深度控制在0.15mm以内，既可以排出型腔内的空气，又不会让金属液溢出形成飞边。

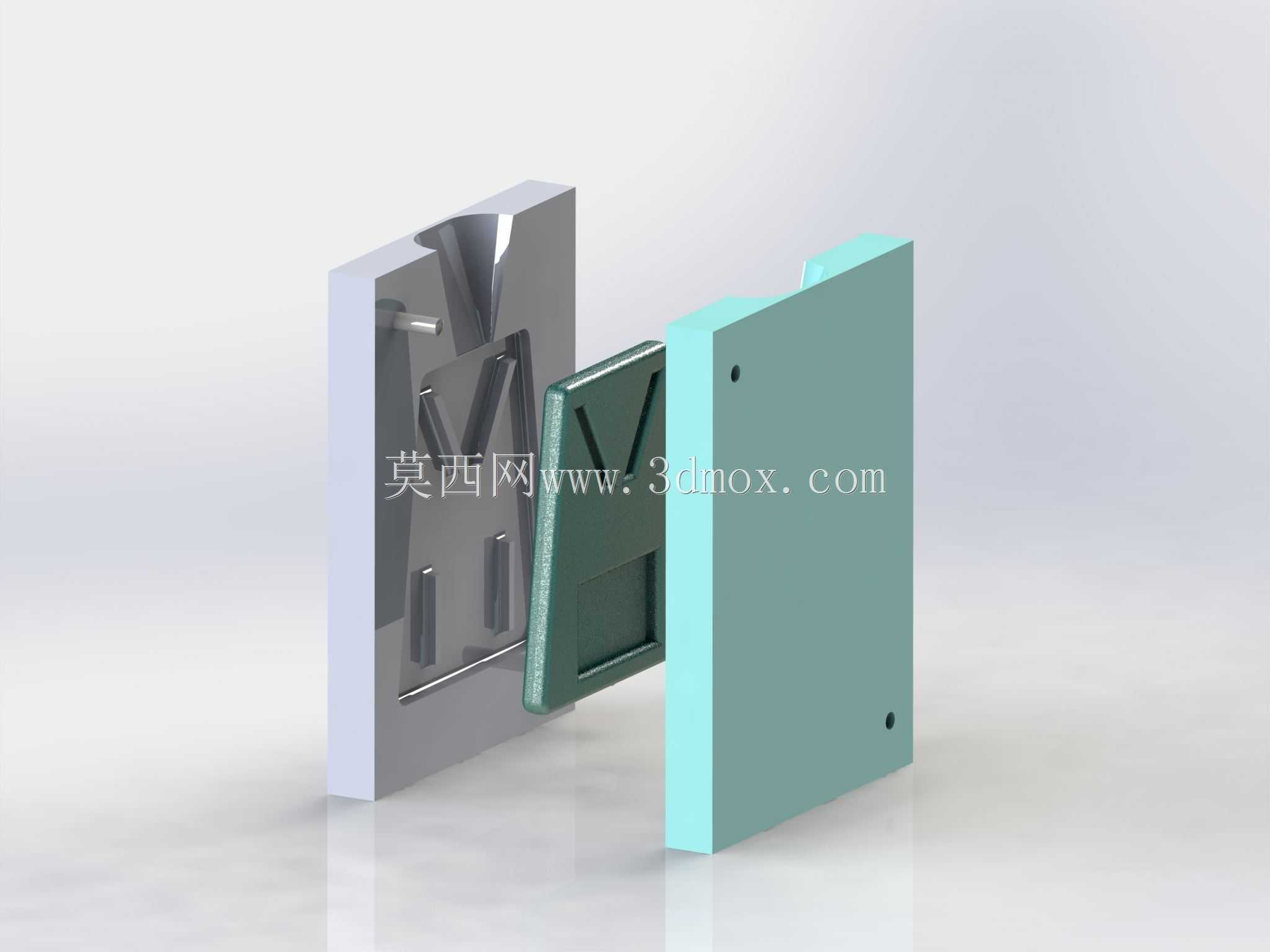

　　中间的成型镶块是这套模具的核心成型部件，直接复刻目标铸件的侧面轮廓与内部凹槽结构，镶块与定模、动模的配合面采用锥面定位结构，锥度设置为1:50，合模时能自动校正位置偏差，不需要额外加装定位销，简化了模具的加工与装配流程，镶块上预留了两个拔模工艺孔，开模时可以用撬棍插入孔内撬动镶块，避免直接敲击型腔造成表面损伤。动模侧为平板式结构，厚度比定模薄20mm，主要作用是合模时压紧镶块，封闭型腔的另一侧开口，动模上加工有两个通孔，对应定模侧的锁紧螺柱位置，合模后用蝶形螺母锁紧即可，不需要专用工具就能完成锁紧操作，适合现场快速装拆。设计这套模具时，首先考虑的是加工便利性，所有成型面都采用三轴铣床即可完成加工，不需要电火花、线切割等特殊工序，

　　普通机加工车间就能完成整套模具的制作，加工周期能压缩到3天以内，大幅降低了试制阶段的模具成本。其次是脱模逻辑的优化，因为采用了分体式镶块结构，开模时先松掉锁紧螺母取开动模，再将镶块连同铸件一起从定模中取出，最后从镶块上分离铸件，避免了整体式模具脱模时的卡滞问题，哪怕铸件存在轻微的收缩抱紧，也能通过敲击镶块侧面顺利脱模，不会损坏铸件本体。从安装边界来看，整套模具合模后的整体外形尺寸控制在300mm×200mm×180mm以内，重量不超过15kg，不需要固定在专用铸造工作台上，放置在平整的耐火砖面上即可进行浇注作业，适配小型中频熔炼炉的浇注高度要求，浇口杯位置距离工作台面高度为120mm，人工手持浇包就能完成对准浇注。在实际使用场景中，

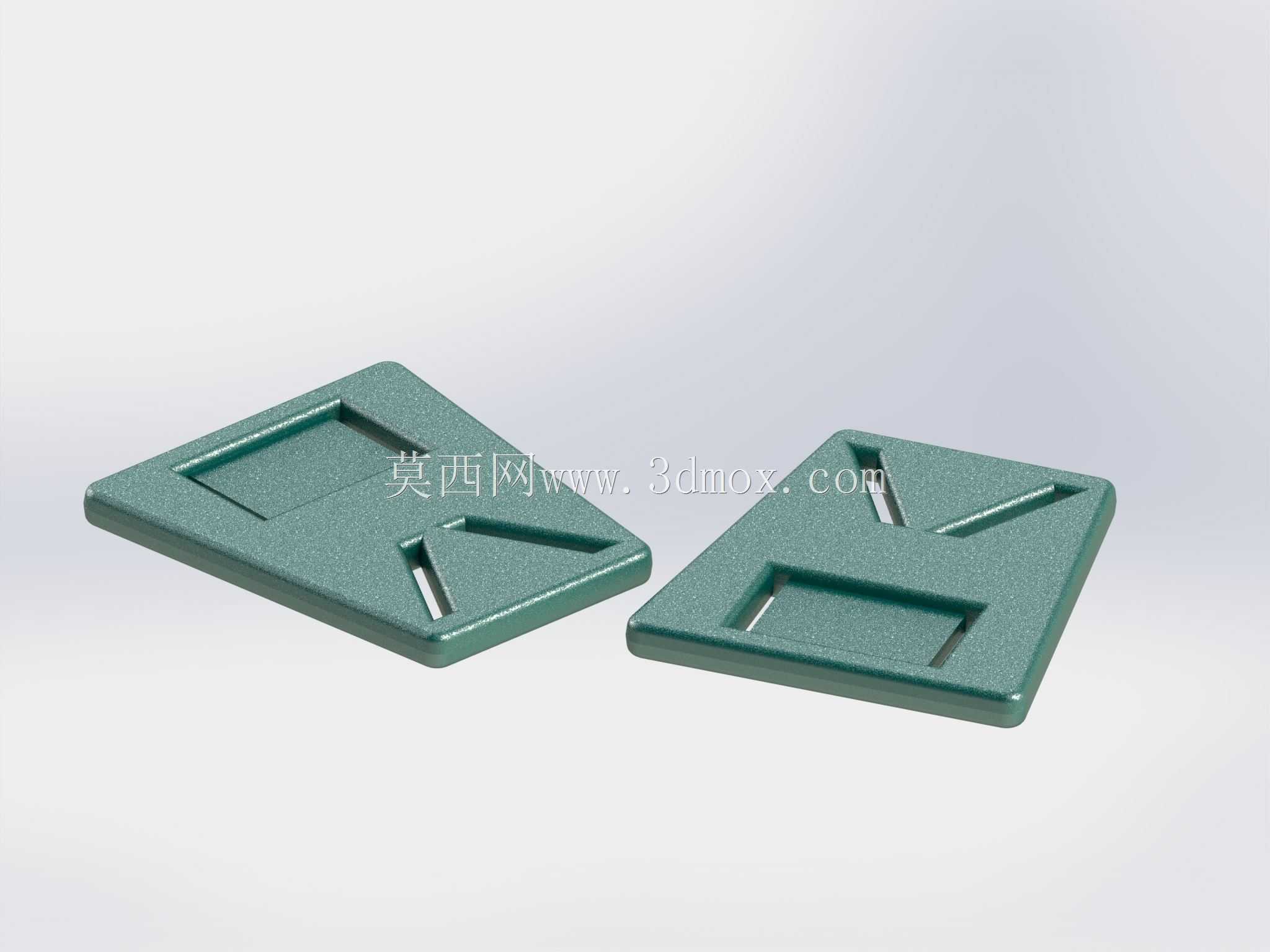

　　这套模具可以用来生产小型铝合金支架、铜质接线端子、锌合金装饰件等产品，单次浇注的成型周期在15分钟左右，包含合模、浇注、冷却、开模、清理模具的全流程，日产能可以达到30件左右，完全满足小批量定制的生产需求。模具的分型面设置在铸件的最大轮廓处，避免了侧凹结构带来的抽芯需求，所有成型面的拔模斜度设置为1.5°，既保证了铸件的尺寸精度，又不会在铸件表面留下明显的拔模痕迹，减少后续打磨的工作量。模具的材质选用45号钢调质处理，硬度达到HB220-250，具备足够的耐热冲击性能，连续浇注100模次以内不会出现明显的型腔变形，表面只需要每次使用后喷涂一层石墨脱模剂，就能有效延长模具使用寿命。需要注意的是，这套模具不适合生产壁厚小于2mm的薄壁铸件，因为重力浇注的充型压力有限，薄壁位置容易出现浇不足的缺陷，也不适合生产带有复杂内部流道的铸件，因为没有设置对应的抽芯与砂芯定位结构，它的定位就是低成本、快制作、易操作的简易成型工装，填补了单件小批量铸件生产时，量产模具成本过高、手工砂型精度不足的市场空白，对于设备维修时的配件自制、新产品研发阶段的样件试制，都具备很高的实用价值。
