适配12V齿轮箱电机的3D打印粉末分配结构

　　在桌面级FDM及SLA工艺的3D打印设备迭代过程中，粉末类耗材的均匀供给始终是影响成型精度的核心痛点之一，这款粉末分配结构正是针对小尺寸成型仓的定量送料需求开发，专门匹配带齿轮减速箱的12V直流电机使用，可直接嵌入现有桌面级3D打印机的耗材供给回路，无需对设备原有框架做大规模改造。从实际应用场景来看，该结构可覆盖尼龙粉末、陶瓷微粉、树脂包覆金属粉等多种流动性中等的3D打印耗材输送场景，也可拓展用于小型实验室粉料分装、微量添加剂投加等对出料精度有要求的工位，相比传统的螺杆送料结构，它的垂直布局更节省安装空间，尤其适合成型仓尺寸在200mm200mm200mm以内的桌面级设备使用。

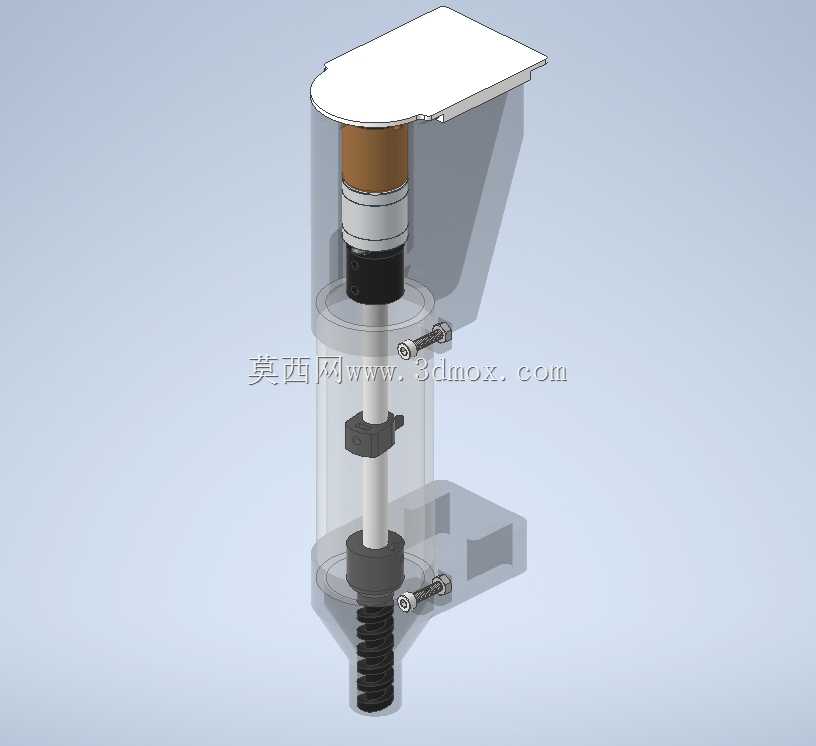

　　从功能特性上看，该分配结构采用同轴垂直传动布局，上部预留的电机安装位可直接对接带齿轮箱的12V电机输出轴，通过联轴器将扭矩传递至中部的传动杆，传动杆下部直接连接螺旋送料螺杆，螺杆位于锥形出料通道内部，电机转动时带动螺杆旋转，可将上部料仓内落下的粉末匀速推送至底部出料口，通过控制电机的转动圈数即可精准控制出料量，避免粉末架桥、出料不均导致的打印层厚偏差。结构中部设置的透明储料仓段可直接观察内部粉末余量，方便操作人员及时补料，储料仓上下两端均采用快拆式密封结构，拆卸清理时无需拆解整个传动链路，更换不同材质粉末时的清洁效率更高。储料仓侧面设置的两个紧固螺钉可将整个分配结构固定在设备的安装立板上，安装孔位采用通用的M4螺纹规格，适配多数桌面级3D打印机的框架安装孔距。

　　设计思路上，这款结构优先考虑了3D打印场景下的易制造性，除了传动杆、螺杆、密封件等标准传动零件外，其余外壳、支架、料仓结构均可直接采用FDM工艺打印制作，无需额外开模，方便开发者快速迭代验证。上部的电机安装盖板做了下沉式定位槽，可直接卡入齿轮箱电机的安装法兰，避免电机运转时出现同轴度偏差导致的传动卡顿；下部的锥形出料口做了15度的内锥角设计，可减少粉末在出料口的残留，避免长期使用后粉末结块堵塞通道；传动杆中部设置的定位轴套可限制传动杆的径向窜动，减少电机运转时的抖动，降低送料精度误差。整个结构的传动链路做了同轴度公差优化，传动杆与轴套的配合间隙控制在0.1mm以内，既保证转动顺畅，又避免粉末从配合间隙溢出进入上部电机区域。

　　从安装边界来看，整个分配结构的垂直总高度控制在180mm以内，最大横向宽度（含安装支架）不超过80mm，安装时仅需在设备立板上预留两个间距为45mm的M4安装孔，以及上部直径40mm的电机避让空间即可完成装配，不会与设备的成型仓运动机构、XY轴导轨产生运动干涉。出料口的中心距安装立板的距离为35mm，可直接对接成型仓的铺粉辊进料位，粉末落下后可直接被铺粉辊均匀铺设在打印平台上，无需额外设置导流结构。结构上部的储料仓有效容积约为200ml，满仓状态下可支持连续3小时以上的打印作业，满足多数小型零件的打印耗材需求。针对不同流动性的粉末，可通过更换不同螺距的送料螺杆调整出料量范围，螺距5mm的螺杆适配流动性较好的粗粉末，螺距2mm的螺杆适配流动性较差的细粉末，无需改动整体结构即可适配多种耗材。在实际测试中，该结构的单圈出料量误差可控制在5%以内，配合步进电机的细分驱动可实现毫克级的定量送料，完全满足桌面级3D打印的铺粉精度要求，同时结构的易拆装设计也降低了后期维护的难度，适合个人开发者、小型实验室做3D打印设备改装或定制化送料系统开发使用。
