3D打印机配套HMI多参数显示操作终端

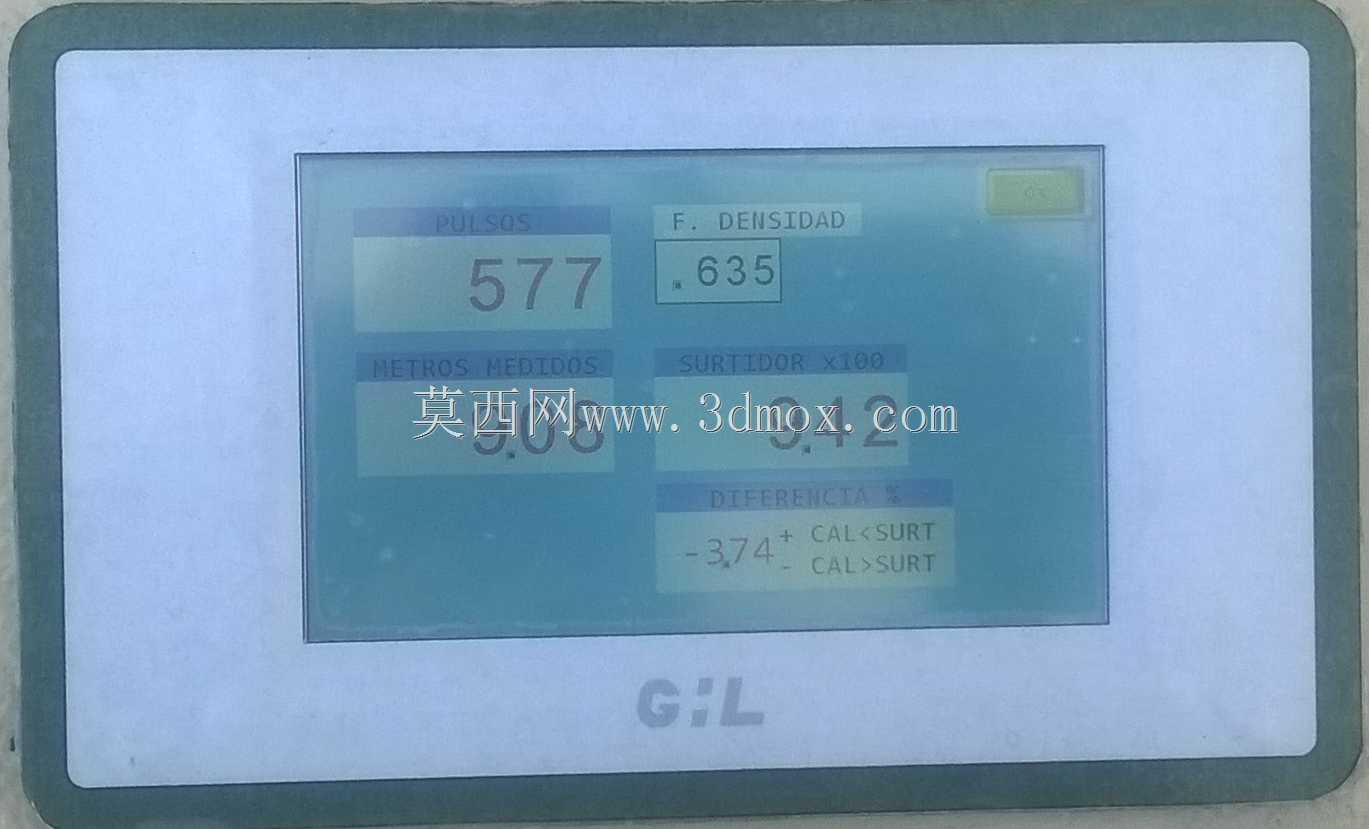

　　这款配套3D打印设备的人机交互显示终端，核心作用是搭建设备运行状态与操作人员之间的信息传递通道，在桌面级、工业级FDM以及光固化3D打印设备的电控系统中，都是不可或缺的交互节点。日常打印作业过程中，操作人员不需要外接电脑，直接通过这块显示屏就能读取喷头实时温度、热床温度、打印进给速度、料丝剩余长度、腔体通风状态、当前打印层厚、剩余打印时长等核心运行参数，部分版本的终端还集成了触控校准、参数微调、紧急暂停触发的交互功能，能大幅降低设备操作的门槛，减少打印过程中因参数异常导致的废件概率。

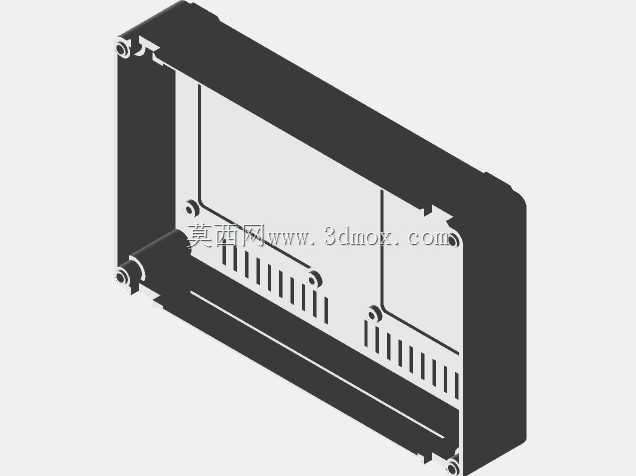

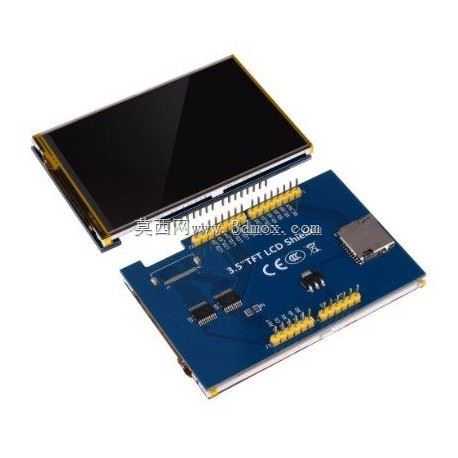

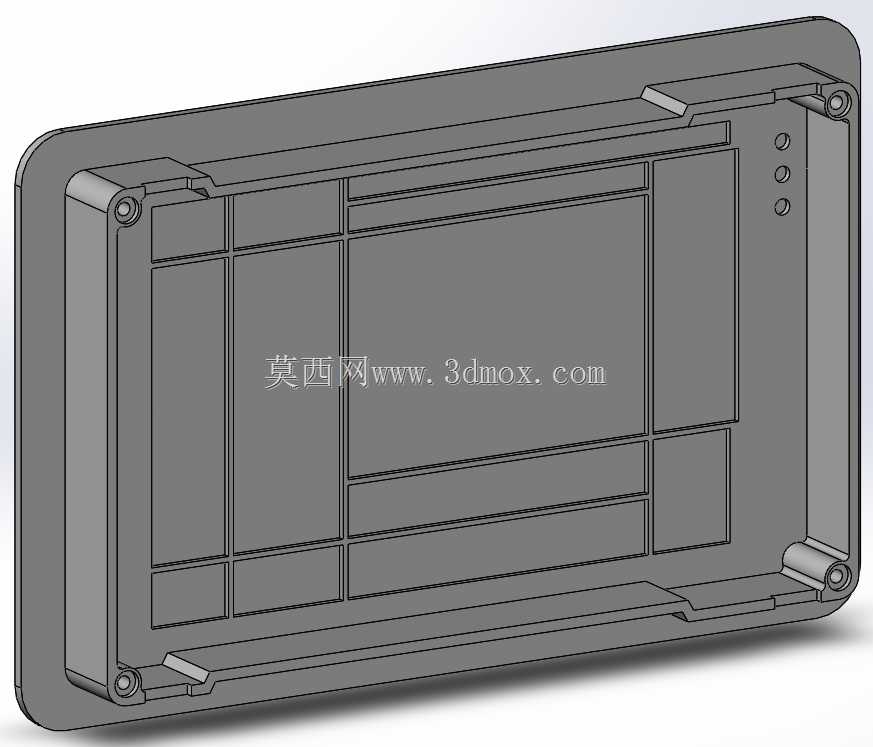

　　从结构设计的思路来看，这款显示终端的外壳采用嵌入式安装的适配结构，面板边框做了窄边处理，正面预留的屏幕视窗刚好匹配3.5英寸TFT点阵显示屏的显示区域，视窗边缘做了0.3mm的下沉台阶，用来贴合固定屏幕的防尘泡棉，避免打印过程中产生的超细塑料粉尘进入屏幕与控制板的连接缝隙，造成接触不良或者显示故障。外壳的后侧设计了四个对称的M3螺丝安装柱，安装柱的高度经过精准核算，刚好能容纳屏幕驱动板、排线接插件以及固定卡扣的安装空间，不会出现排线挤压弯折导致的信号传输故障。

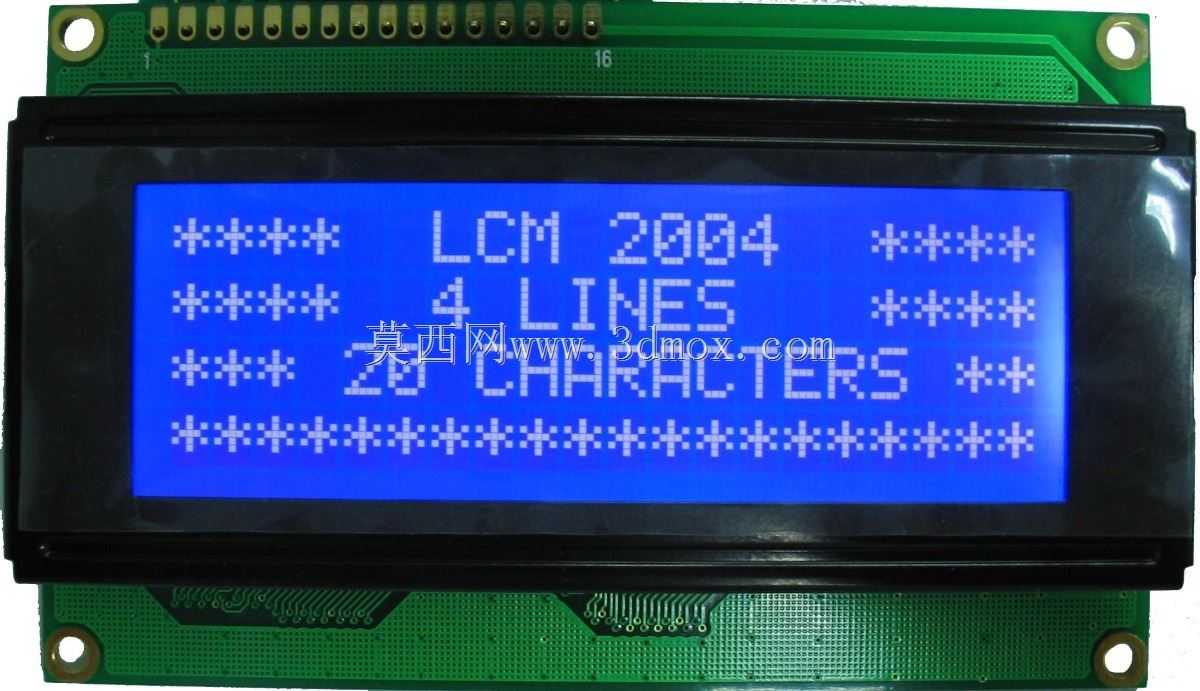

　　安装边界方面，这款终端的面板外轮廓尺寸适配常规3D打印机箱的前面板预留开孔，开孔尺寸控制在120mm80mm的通用规格范围内，面板后侧的嵌入深度为22mm，能适配市面上多数型材架构、钣金架构的3D打印机箱安装位，不需要对原有箱体结构做额外的切割修改，替换原有老旧显示终端或者做设备改装的时候，直接卡入开孔后用后侧的卡扣或者侧装螺丝就能完成固定，安装效率很高。屏幕的显示分辨率适配Nextion系列驱动板的输出参数，204的点阵显示区域能同时排布多组参数数值，不会出现字符拥挤、数值显示不全的问题，不同参数区域做了半透明的底纹区分，操作人员快速扫过屏幕就能定位到需要查看的参数项，哪怕是打印车间光线较强的环境下，屏幕的显示对比度也能保证数值清晰可读。

　　在实际应用场景里，这类显示终端除了基础的参数读取功能，部分定制化的版本还能对接设备的故障诊断系统，当出现喷头堵头、温度异常、料丝耗尽、步进电机失步等故障时，对应的参数区域会闪烁提示，直接显示故障代码，操作人员不需要拆解设备排查，就能快速定位故障点，大幅缩短设备的停机维护时间。结构设计上还考虑了长期使用的耐磨需求，面板表面做了细磨砂的纹理处理，日常操作触碰不会留下明显的指纹划痕，边框的圆角处理半径为3mm，既不会因为棱角过于尖锐造成操作人员磕碰受伤，也能保证嵌入安装的时候和机箱面板的贴合缝隙均匀，不会出现积灰的卫生死角。终端的排线出口设计在外壳后侧的居中位置，排线长度预留了150mm的冗余量，方便和机箱内部的主控板连接，不会因为机箱内部的走线拉扯造成接插件松脱。
