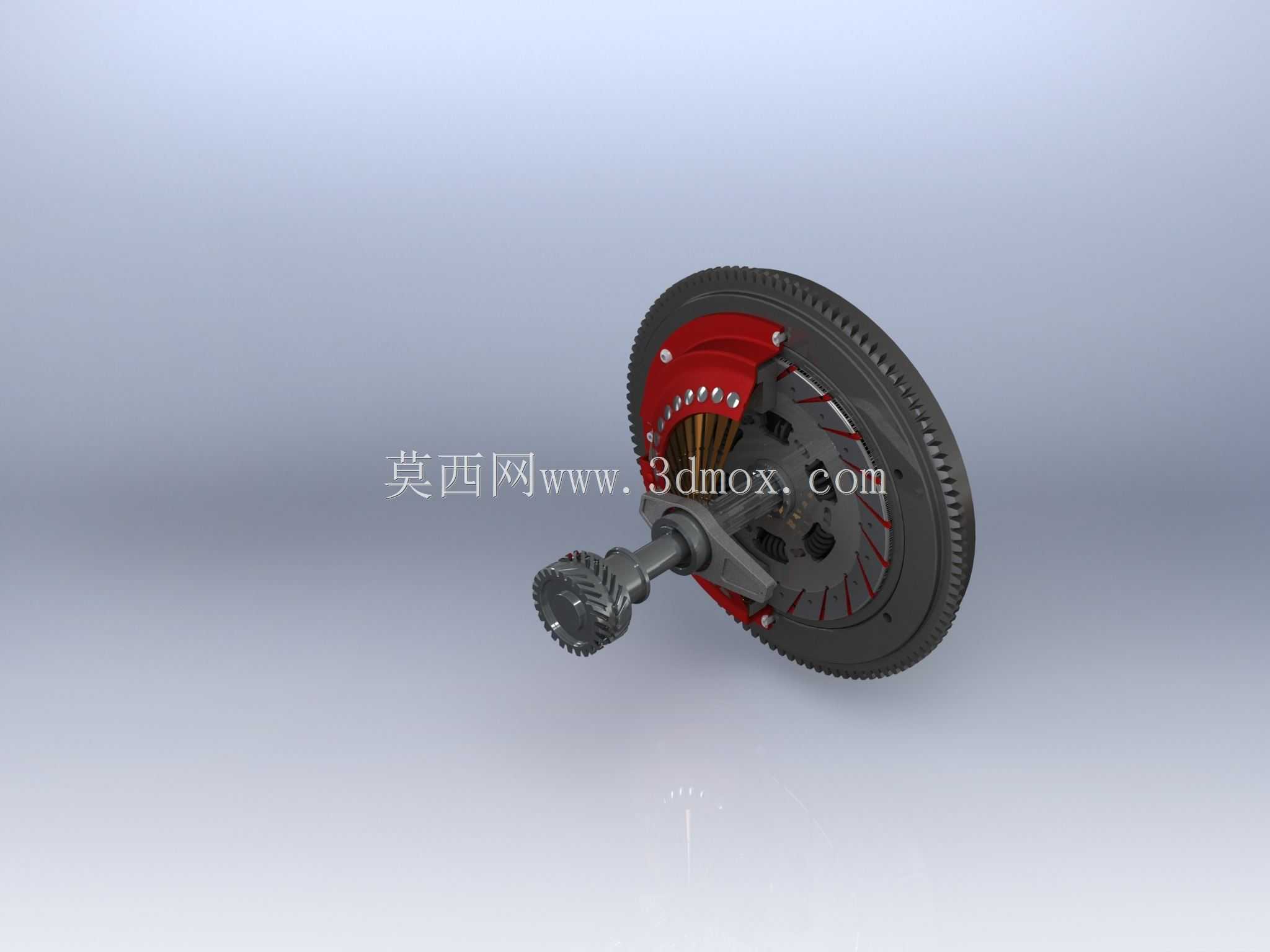

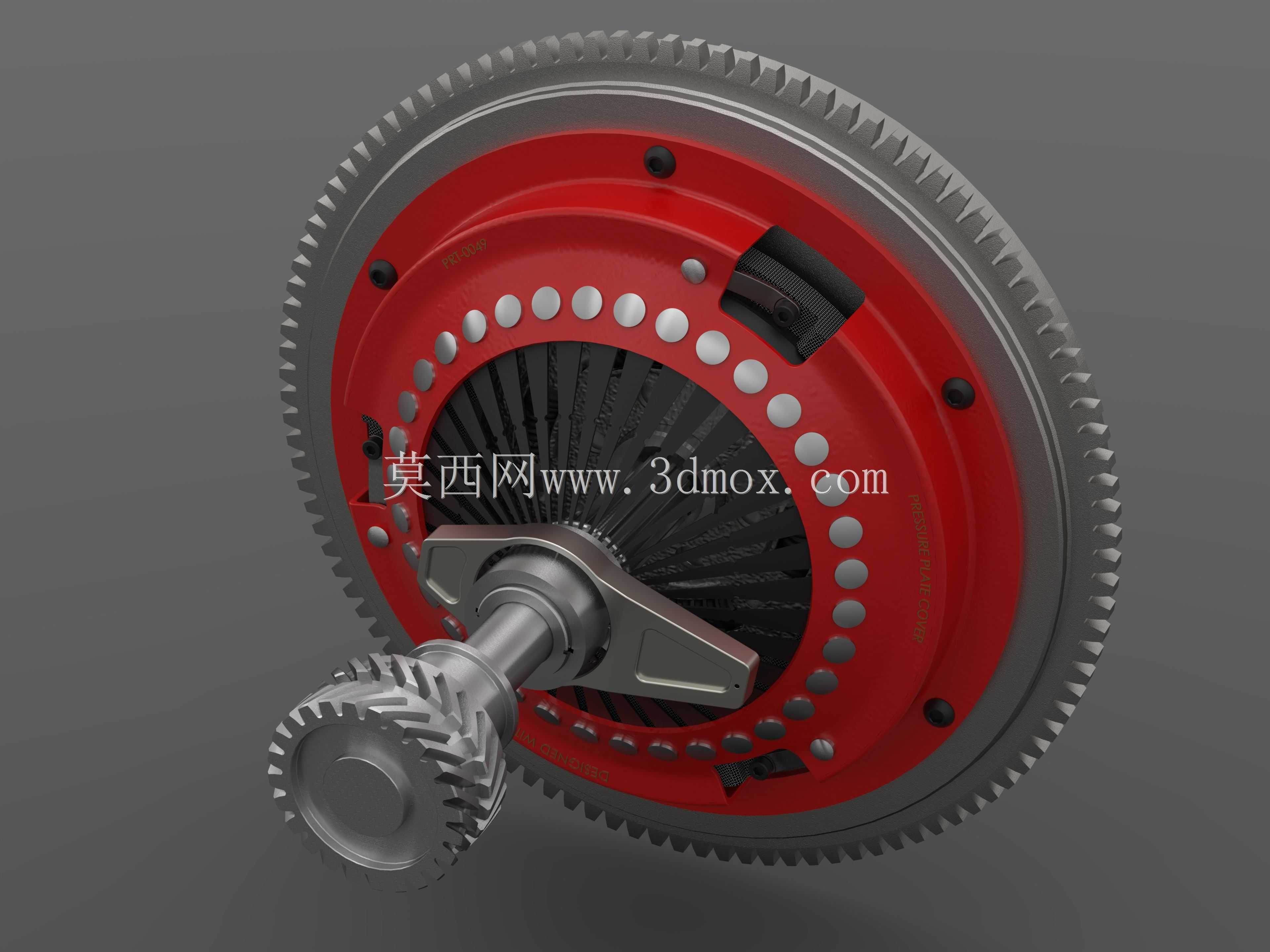

汽车传动用单片式摩擦离合结构

　　在乘用车辆、轻型工程作业车辆的手动传动系统布局中，这类单片式离合结构承担着动力通断控制的核心作用，是发动机输出端与变速箱输入端之间的关键衔接部件。日常车辆起步阶段，驾驶员缓慢松开离合踏板的过程，就是该结构逐步压紧、传递扭矩的过程，能让动力输出从完全断开到平顺接合，避免传动系统承受刚性冲击，减少齿轮、轴类零件的早期磨损。换挡操作时，离合结构快速切断动力输入，让变速箱内部不同转速的齿轮副顺利完成啮合切换，避免打齿、换挡卡滞等问题，车辆紧急制动时，离合的分离动作还能避免发动机因传动系统负载骤增出现熄火，保护动力核心部件不受反向冲击。

　　从功能实现逻辑来看，这套结构依靠摩擦面的正压力产生摩擦力矩传递动力，主动部分与发动机飞轮端刚性连接，随曲轴同步转动，从动部分通过花键结构与变速箱输入轴配合，可沿轴向做小范围滑动。当压紧机构施加轴向压力时，从动盘两侧的摩擦衬片被紧紧压在飞轮与压盘之间，依靠接触面的静摩擦力带动从动盘同步转动，将发动机输出的扭矩完整传递至变速箱；当分离机构动作推动压盘反向移动，摩擦面之间的正压力消失，主动部分与从动部分完全脱离接触，动力传递路径被切断，此时发动机的转动不会带动变速箱输入轴运转。从动盘上集成的扭转减振结构，能吸收发动机运转产生的扭转振动，过滤传动过程中的冲击载荷，让动力传递更平顺，降低传动系统的共振风险。

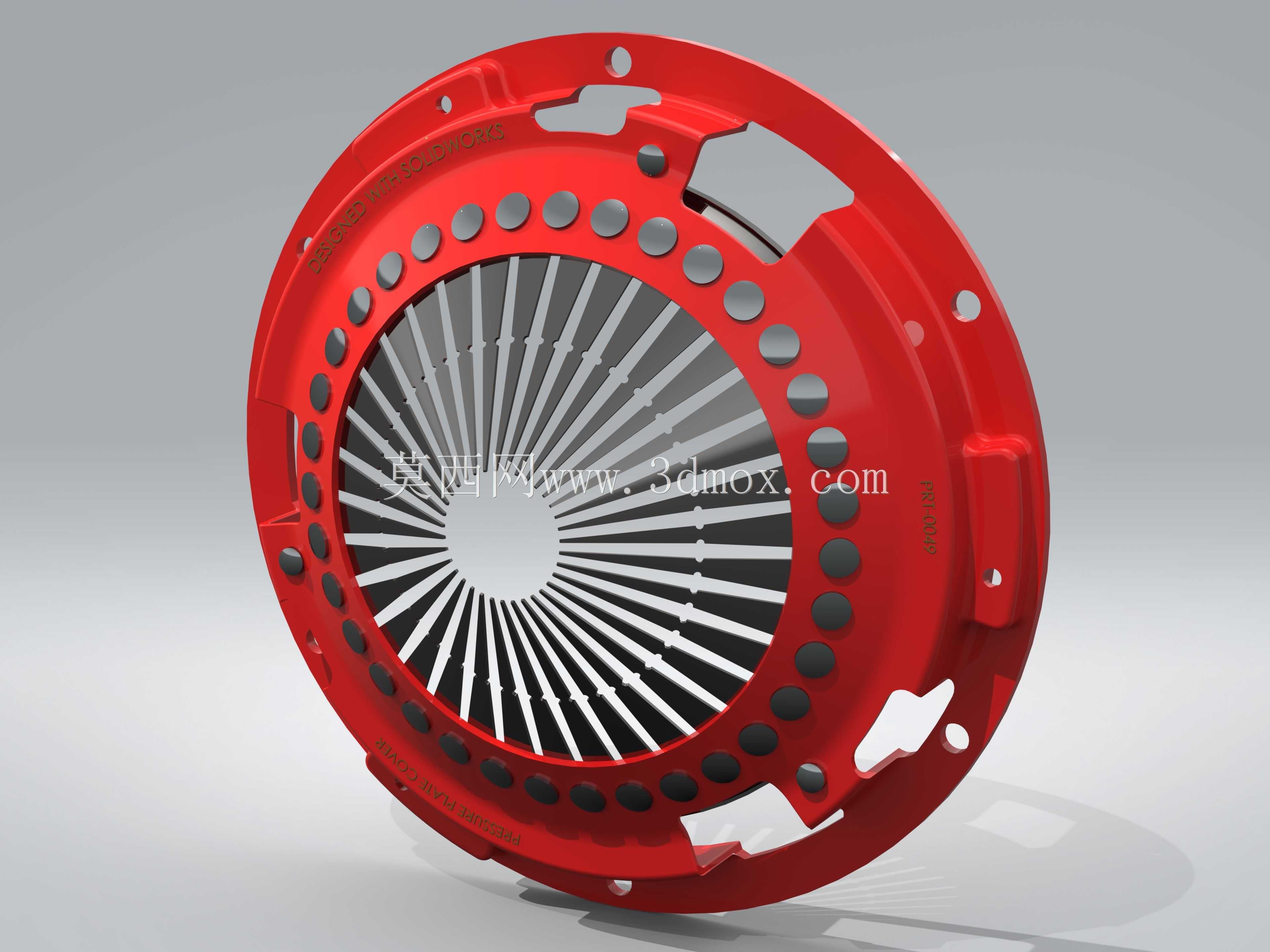

　　设计这类离合结构时，首先要匹配目标车型的发动机最大输出扭矩，摩擦面的有效半径、摩擦系数、最大压紧力需要经过严谨计算，确保最大静摩擦力矩高于发动机峰值扭矩的1.3倍以上，避免大负荷工况下出现打滑烧蚀的问题。摩擦衬片的材料选择需要兼顾耐热性、摩擦系数稳定性与耐磨性，常用的石棉基、半金属、陶瓷基摩擦材料分别对应不同的成本区间与性能需求，民用车辆多采用半金属材质，兼顾使用寿命与制造成本，高性能车型则会选用陶瓷基材料，提升高温工况下的摩擦稳定性。压盘的压紧弹簧多采用膜片弹簧结构，相比传统螺旋弹簧，膜片弹簧的压紧力特性更平顺，在摩擦衬片正常磨损范围内，压紧力的波动幅度更小，同时结构更紧凑，轴向占用空间更小，能有效降低整套离合总成的重量。分离杠杆的传动比设计需要匹配踏板的操作行程与操作力，在保证分离彻底的前提下，尽可能降低驾驶员的踏板操作力度，提升长时间驾驶的操作舒适性。

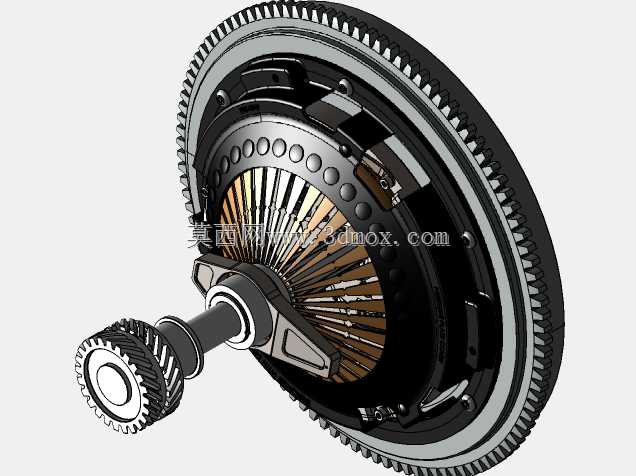

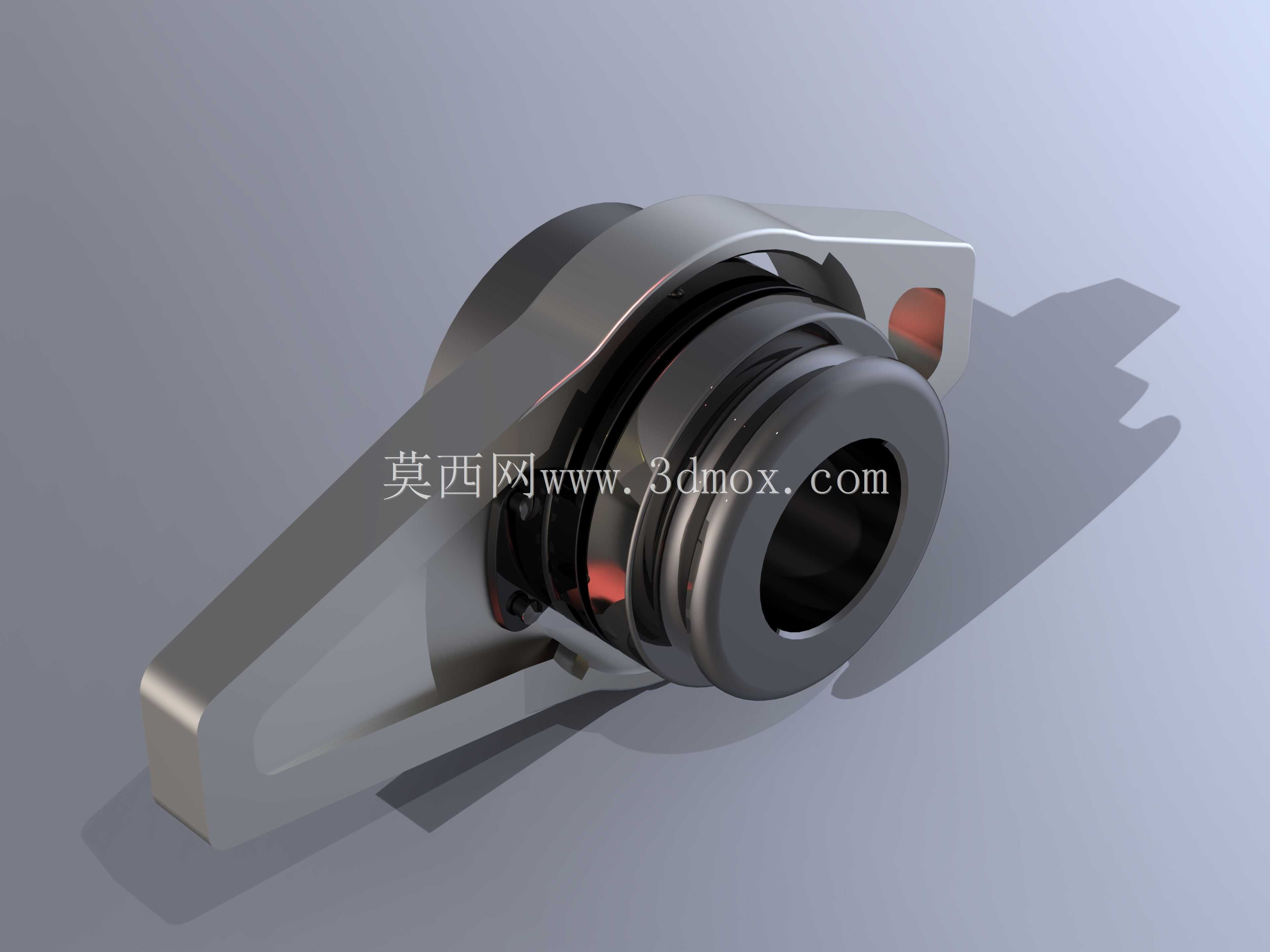

　　安装边界方面，整套离合总成的轴向安装尺寸需要与发动机飞轮腔、变速箱输入轴的伸出长度精准匹配，从动盘的花键参数必须与变速箱输入轴的花键规格完全一致，包括模数、齿数、压力角、花键有效配合长度，避免安装后出现松旷、卡滞问题。飞轮与压盘的安装端面需要保证足够的平面度，端面跳动量控制在0.1mm以内，否则会导致离合接合不平稳，出现起步抖动、分离不彻底的故障。分离轴承的安装位置需要与膜片弹簧的分离指端保持合适的初始间隙，也就是常说的离合自由行程，间隙过小会导致离合半联动状态下摩擦片长期滑磨，加速磨损，间隙过大则会导致离合分离不彻底，换挡困难。径向定位依靠飞轮端的定位止口与压盘的定位凸台配合，保证主动部分与从动部分的同轴度，同轴度误差过大会导致从动盘运转时出现偏磨，运转振动加剧，缩短部件使用寿命。

　　在实际工程应用中，这类单片式离合结构相比多片式离合，结构更简单，散热性能更好，维护更换成本更低，完全能够满足民用车辆、轻型工程机械的动力传递需求，是当前中小功率传动系统中应用最广泛的离合结构形式。设计建模过程中，需要重点关注摩擦面的平行度、花键的配合公差、膜片弹簧的刚度曲线匹配，以及分离机构的运动干涉检查，确保各部件在全行程动作过程中不会出现卡滞、碰撞问题，同时要预留足够的散热空间，避免长时间半联动工况下摩擦产生的热量无法散出，导致摩擦衬片烧蚀、压盘热变形等失效问题。
