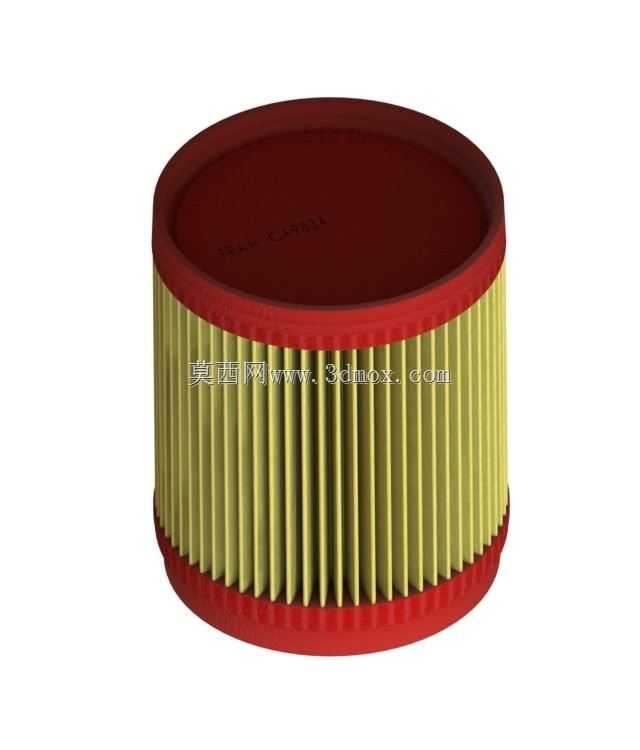

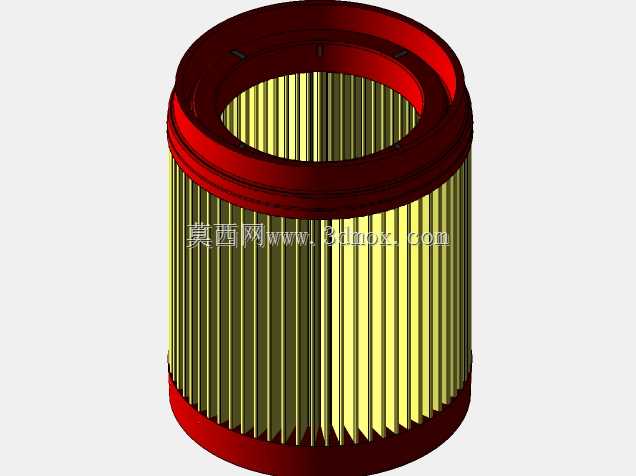

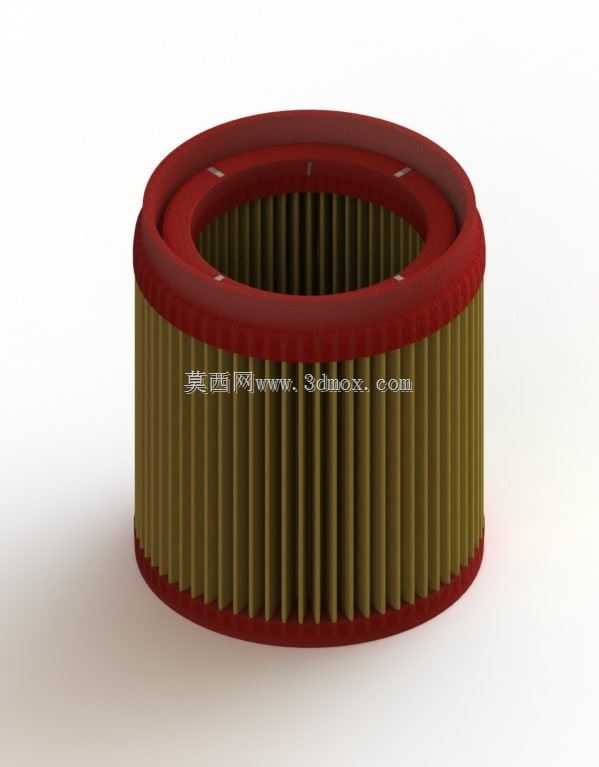

空气滤清器连接法兰CA9834结构设计

　　在商用车进气系统、小型工业空压机进气端、固定式柴油发电机组的进气过滤段，这类法兰是连接滤清器壳体与进气管道的核心过渡零件，很多现场运维和结构设计人员在做进气系统改造、备件替换时，往往会忽略法兰的匹配精度对整个过滤系统的影响，最终出现密封失效、过滤效率下降、异常振动等问题。从实际使用场景来看，该法兰主要承担三个核心作用：一是实现空气滤清器滤芯总成与上游进气管道、下游进气歧管或设备进气口的刚性连接，保证整个进气通路的结构稳定性，避免设备运行过程中因振动导致连接松脱；二是提供均匀的压紧载荷，配合密封垫片实现端面密封，杜绝未经过滤的空气从连接缝隙直接进入下游，避免杂质进入气缸、压缩机腔等核心部件造成磨粒磨损；三是作为滤清器的定位基准，保证滤芯安装时的同轴度，避免滤芯偏装导致过滤面积利用率不足、流阻异常升高的问题。

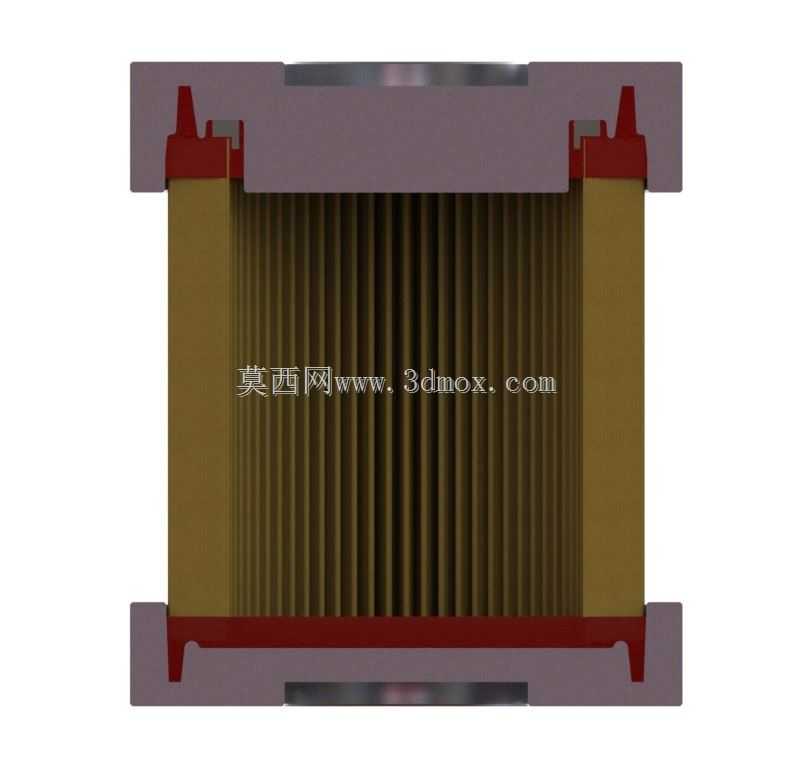

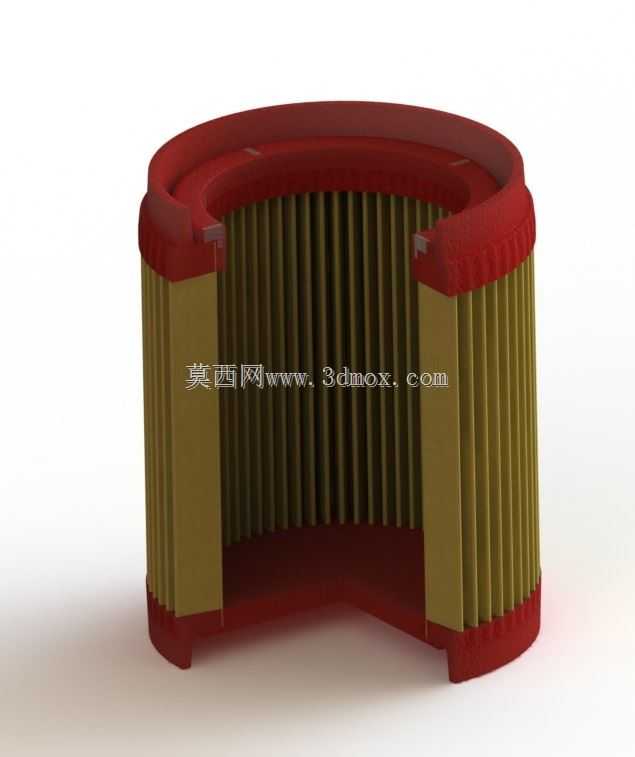

　　从设计思路层面拆解，该法兰的结构完全围绕密封可靠性、安装便捷性、载荷均匀性三个核心指标展开。法兰端面的螺栓孔采用均布排布设计，这种排布方式并非随意设置，而是经过受力校核的——当螺栓按对角顺序拧紧时，均布的孔位可以让密封垫片受到的压紧力沿圆周方向均匀分布，避免局部压力不足导致漏气，或是局部压力过大压损垫片。法兰与滤清器壳体连接的一侧，设计有适配壳体翻边的定位止口，止口的直径公差控制在过渡配合区间，安装时可以直接将法兰卡入壳体端部，无需反复调整同轴度，既提升了装配效率，也能避免安装错位导致的滤芯偏斜。法兰的密封面没有做复杂的沟槽设计，采用平面密封结构，适配常用的橡胶平垫片、无石棉密封垫片，这类垫片采购成本低、替换方便，适合运维场景下的快速备件更换，同时平面密封面对加工精度的要求更易控制，批量生产时的合格率更高，也降低了后期维护的加工成本。

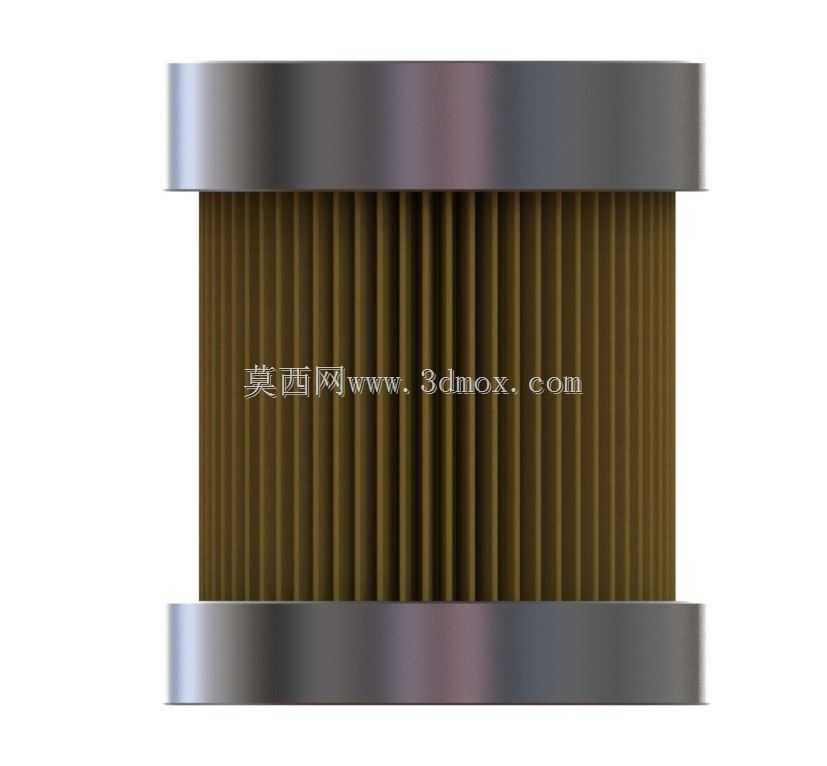

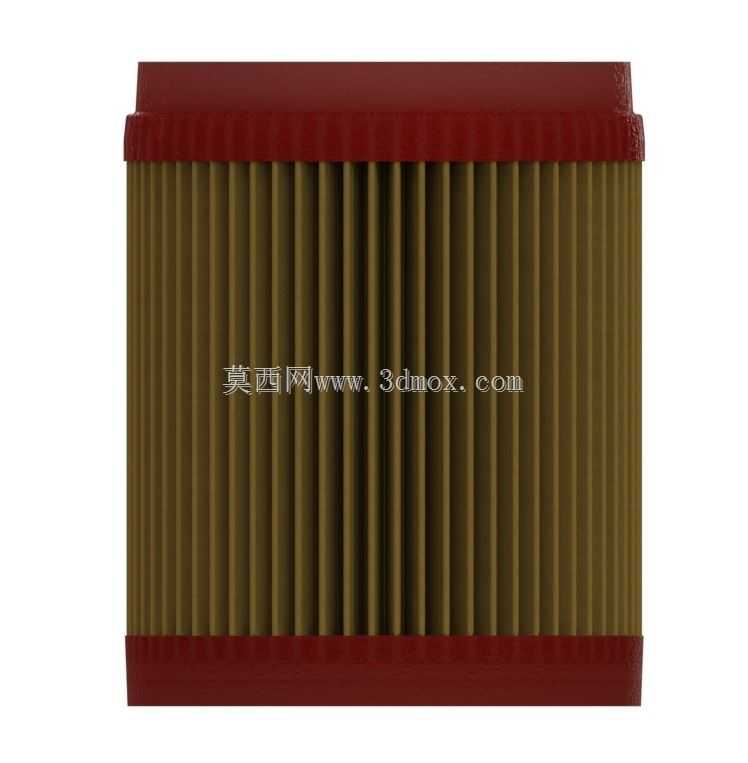

　　从安装边界与尺寸适配的角度来看，该法兰的所有尺寸都围绕适配CA9834型号空气滤清器的接口参数设计。法兰的通径与滤清器的进气口通径完全一致，没有出现通径突变的情况，避免空气流经法兰位置时产生局部涡流，降低整个进气通路的流阻，减少进气过程中的压力损失，这一点对内燃机、空压机这类对进气压力敏感的设备尤为重要——流阻过大会直接导致设备充气效率下降，输出功率不足，或是空压机的排气量达不到设计指标。法兰的外圆尺寸综合考虑了螺栓安装的操作空间，螺栓孔中心圆直径的设置保证了使用常规套筒扳手拧紧螺栓时，不会与法兰外圆、相邻的管路部件发生干涉，即使在机舱内部、设备机架内部这类狭窄安装空间里，也能顺利完成装配和后期的拆卸维护。法兰的厚度经过刚度校核，在额定螺栓预紧力的作用下，法兰端面的平面度变形量控制在密封允许的范围内，不会因为法兰过薄导致拧紧后端面翘曲，出现密封失效的问题；同时厚度也没有冗余设计，避免不必要的材料浪费和整体重量增加，符合移动设备对零部件轻量化的要求。

　　在实际工程应用中，这类法兰的材质选择通常会根据使用场景调整，车用场景多采用压铸铝合金材质，兼顾轻量化和耐腐蚀性能，适应车辆运行过程中的颠簸、雨雪侵蚀等复杂工况；工业固定设备场景也可采用注塑尼龙材质，成本更低，同时具备足够的结构强度，适合室内固定安装的设备使用。设计这类法兰时，还需要考虑与不同材质管路的适配性，法兰的端面粗糙度控制在合理区间，既保证密封垫片能充分贴合，也不会因为粗糙度过高刮损垫片。另外，法兰的边角位置都做了倒角处理，避免安装过程中锐边划伤操作人员、割破密封垫片，也减少应力集中，提升法兰的抗疲劳性能，应对设备长期运行产生的振动载荷，避免长期使用后出现裂纹。很多设计新手在做这类连接法兰时，往往只关注螺栓孔的位置和通径尺寸，忽略止口配合公差、端面平面度、螺栓操作空间这些细节，最终导致零件加工完成后无法顺利装配，或是使用过程中出现漏气、松脱等问题，这类成熟的量产结构，每一处尺寸细节都是经过大量实际使用验证的，能给同类进气系统连接部件的设计提供可靠的参考。
