三翼连接支撑结构件三维设计

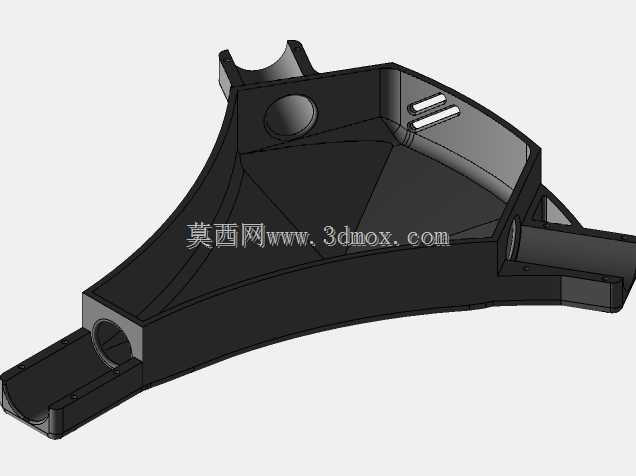

　　该三翼结构件属于多向连接承载类机械零部件，主要应用在需要三路汇交支撑、多方向载荷传递的设备装配场景中，常见于小型无人飞行器机架节点、轻型输送设备分向连接座、专用工装的多工位支撑点位，能够在紧凑的安装空间内完成三个不同方向的构件对接，同时承担对应方向的静载荷与小幅振动载荷，避免多零件拼接带来的装配累积误差与连接松动风险。从实际使用需求出发，该零件的设计首先围绕三路连接的角度匹配展开，三个延伸臂的空间夹角完全适配对应设备的杆件安装角度，无需额外加装角度调整垫片，每个臂端都预留了同轴的安装孔位，其中两个臂端设置了带安装平面的通孔结构，用于穿设螺栓完成与外部杆件的刚性锁紧，孔位周边做了局部加厚处理，抵消螺栓预紧力带来的局部应力集中，

　　避免长期受力下孔位出现开裂变形。第三个臂端设置了弧形贴合面，能够与对应直径的圆管类构件外壁完全贴合，增大接触面积降低接触面压，配合侧面的紧固结构完成抱紧式连接，适配不需要穿孔的杆件装配场景。零件主体的腔体采用了变厚度的薄壁结构设计，在非主要承载的区域做了局部挖空减重，同时在三个臂的交汇核心区域做了网格状加强筋布局，筋条的走向完全顺着三个方向的载荷传递路径布置，既能够将各臂传递来的载荷均匀分散到整个主体结构上，避免核心交汇区出现应力集中断裂，又能最大程度降低零件整体重量，满足轻量化装配的需求。零件表面设置的圆形沉台结构，是为了预留标识粘贴或者小型传感器安装的平面，避免异形曲面无法稳定固定小型配件的问题，

　　侧面的两个平行长条槽位则用于走设线缆或者安装小型定位卡件，槽位边缘做了圆角过渡，防止划伤线缆外皮。从安装边界来看，该零件的三个延伸臂的长度经过精准核算，安装后不会与周边相邻的其他构件产生运动干涉，所有安装孔的中心距公差控制在±0.1mm范围内，能够保证对接杆件的同轴度要求，零件整体的外轮廓没有尖锐外凸的棱角，所有转角位置都做了R2以上的圆角处理，既能够降低加工过程中的应力残留，也能避免装配过程中划伤操作人员。在结构受力验证层面，该设计针对三个方向分别施加额定载荷的1.5倍测试力时，核心区域的最大变形量控制在0.05mm以内，完全满足常规轻型机械设备的使用刚度要求，同时零件的壁厚设计适配注塑或者3D打印的加工工艺要求，

　　最小壁厚不小于1.5mm，不会出现加工过程中充模不满或者打印翘曲的问题，相邻壁面的连接处都做了均匀的壁厚过渡，避免出现缩痕影响零件外观与结构强度。针对实际装配中可能出现的角度微调需求，其中一个臂的安装孔设计为略大于对接螺栓直径的尺寸，允许装配时存在±0.5°的角度调整余量，抵消其他关联零件的加工误差带来的装配困难，调整到位后通过螺栓的预紧力即可完成锁止，不需要额外的定位销固定，简化了现场装配的工序流程。
