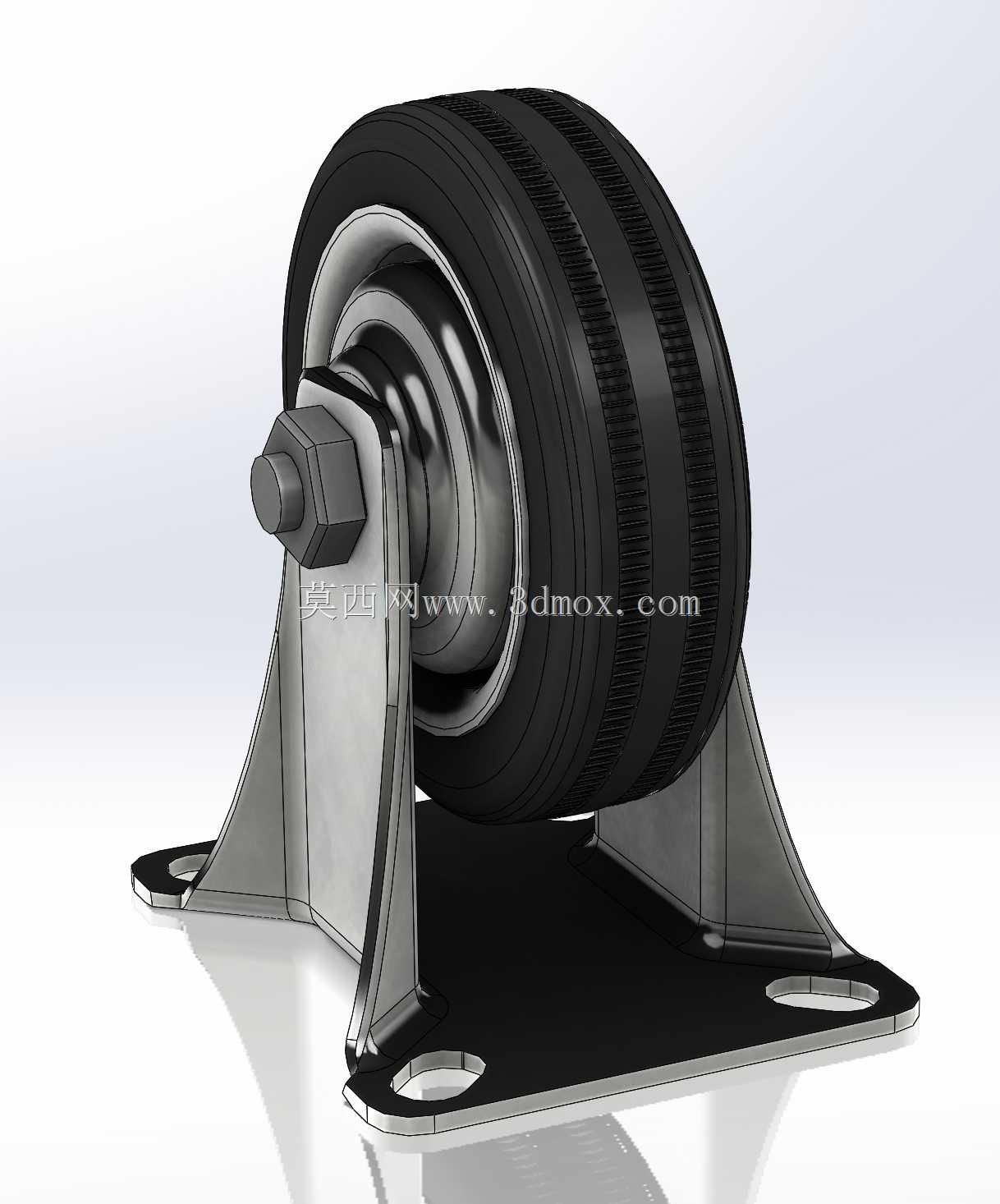

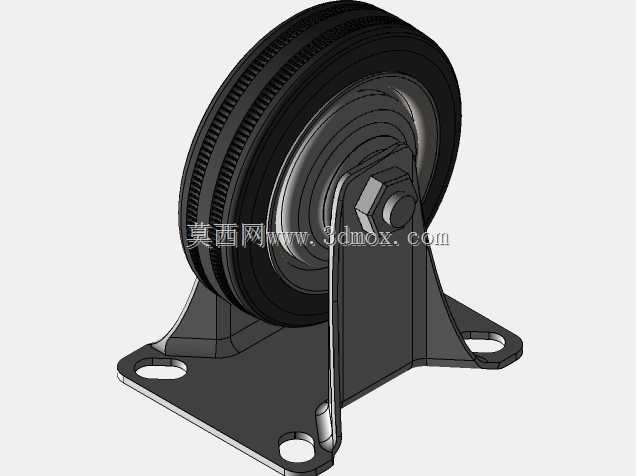

定向固定型橡胶承重家具脚轮结构

　　日常做家具结构设计、轻型移动载具选型的时候，脚轮这类部件看似不起眼，实则直接影响整套产品的移动手感、静置稳定性与长期使用寿命，很多刚入行的结构工程师容易在轮组选型上踩坑，要么选的轮径过小推起来卡滞，要么支架强度不足重载后变形，要么安装孔位匹配不上后期改模费工费时，这款定向固定型脚轮的结构设计，刚好适配多数民用家具、轻型置物架、小型移动设备的移动需求。先从实际应用场景说起，这类定向脚轮通常不会单独使用，一般是同规格四个轮组搭配，其中两个定向轮搭配两个万向轮使用，定向轮负责行进方向的直线导向，避免推行过程中出现蛇形偏移，常见的应用场景包括家用移动餐边柜、工作室工具推车、轻型仓储货架、办公移动文件柜、小型设备移动机座，部分矮款移动电视柜、

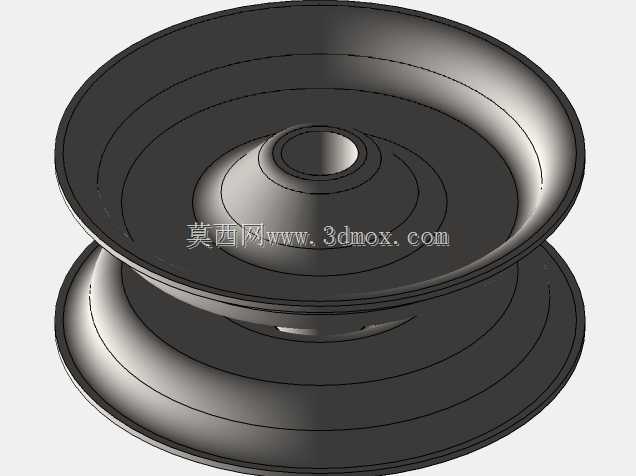

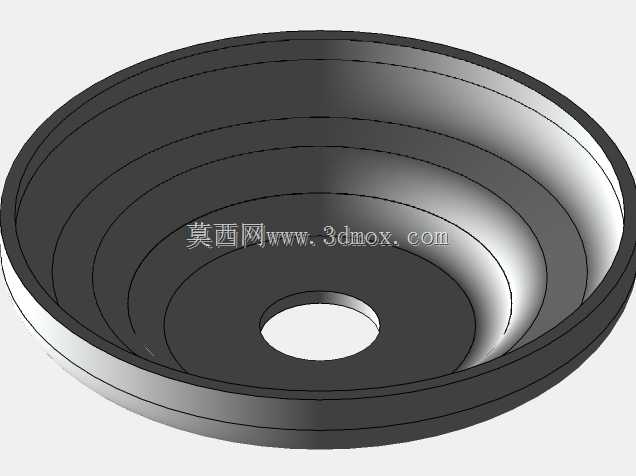

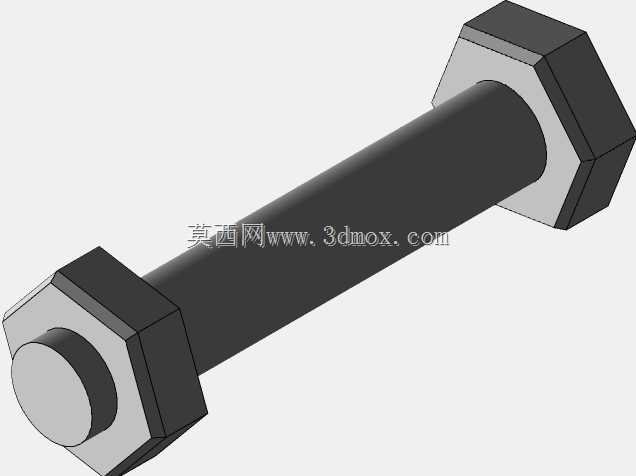

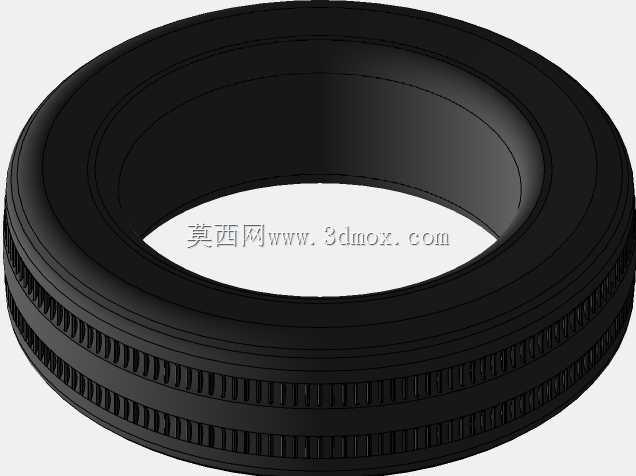

　　沙发边几也会选用同规格轮组，相比万向轮，定向轮的结构冗余更少，承重冗余更高，长期使用不会出现转向轴承卡滞、转向支架偏摆的问题，直线推行的阻力更小，适合需要频繁沿直线推移、不需要小半径转向的家具与轻型载具。再看功能特性，这款脚轮的轮体采用橡胶材质，轮面做了双道环形凹槽的防滑纹理设计，相比光面橡胶轮，和地面的接触摩擦力更均匀，推行时不会因为地面有细小灰尘出现打滑，同时橡胶材质本身的阻尼特性可以吸收推移过程中的微小震动，在瓷砖、木地板、环氧地坪等常见室内地面推行时不会产生硬质轮体的磕碰异响，也不会刮花地面饰面；轮体内部嵌入金属轮毂，避免橡胶轮体长期受压出现形变开裂，轮毂和中心转轴之间做了转动配合，转轴外侧用六角螺母锁紧防松，

　　长期承重转动也不会出现轴窜动、轮体偏摆的问题。支架部分采用冲压成型的金属支架，两侧支撑板做了折弯加强筋处理，从安装底板一直延伸到轮轴安装位，形成连续的受力传导路径，不会因为局部应力集中出现支架断裂；顶部的安装底板为平板式结构，预留两个长圆形安装孔，安装时可以根据家具底部的安装螺孔位置做小范围的孔距调整，不需要在家具底板上重新打孔，降低现场安装的适配难度，安装孔的沉边设计可以让固定螺丝的头部完全埋入板内，不会出现螺丝凸起刮蹭地面的问题。设计思路上，这款脚轮没有做多余的结构冗余，整体围绕室内轻型移动场景的核心需求做优化：首先是轮径选择75mm，这个尺寸的轮体刚好可以越过室内地面常见的5mm以内的接缝、地毯毛边、细小杂物，不会像小直径轮那样一碰到细小凸起就卡滞，同时轮体加上支架的总安装高度控制在95mm，安装后不会让家具整体高度过高，避免出现重心偏高、放置不稳的问题；其次是定向结构的设计，省去了转向支架的回转间隙，安装后轮体的行进方向完全固定，和家具的侧边保持平行，推行时方向可控，不会出现万向轮那种转向不受控、推移时需要反复调整方向的问题，对于不需要频繁转向的靠墙放置家具来说，这种定向结构的实用性远高于万向轮。安装边界方面需要注意，这款脚轮的安装底板为矩形，两个安装孔的中心距适配市面上多数家具脚的通用安装孔位，安装时需要保证支架的支撑板方向和家具的推移方向保持平行，不能横向安装，否则会导致轮体无法正常转动；

　　单轮的额定承重需要结合四个轮组的总承重做冗余计算，通常单轮承重按实际总载荷的1.5倍做选型余量，避免长期满载导致橡胶轮体出现永久形变；安装面需要保证平整，不能有凸起或者倾斜，否则会导致支架安装后受力不均，长期使用出现支架变形、轮体偏磨的问题。另外在建模过程中，这类轮组的细节处理需要注意几个点：橡胶轮面的纹理深度不需要过深，0.8mm到1mm的深度就足够起到防滑作用，过深的纹理容易积攒灰尘且难以清理；金属支架的折弯圆角需要匹配冲压工艺的最小折弯半径，避免设计出无法冲压成型的锐角结构；转轴和螺母的配合需要预留合理的装配间隙，保证轮体转动顺畅的同时不会出现松旷；安装孔的长圆设计需要兼顾不同厂家的孔距公差，通常长孔的长度方向调整量控制在5mm以内就可以覆盖绝大多数通用安装场景。很多工程师在选型时容易忽略轮体高度对家具整体重心的影响，95mm的安装高度属于低矮型脚轮，安装后家具的重心离地面更近，放置重物后的稳定性更好，不会因为脚轮过高导致推移时出现侧翻风险，同时低矮的安装高度也不会让家具底部的空隙过大，避免杂物滚入家具底部难以清理。橡胶轮体的硬度选择邵氏65度到70度之间比较合适，这个硬度区间的轮体既有足够的承重能力，不会因为受压出现过大形变，又有足够的弹性，起到减震降噪的作用，过硬的橡胶轮会失去减震效果，推移时噪音大，过软的轮体长期受压容易出现压痕，转动阻力变大。
