可调式平顶支撑前腿机械结构设计

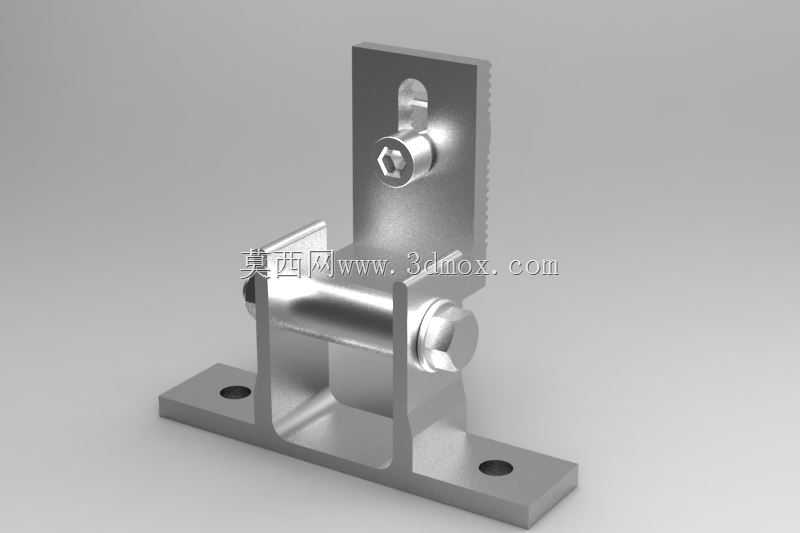

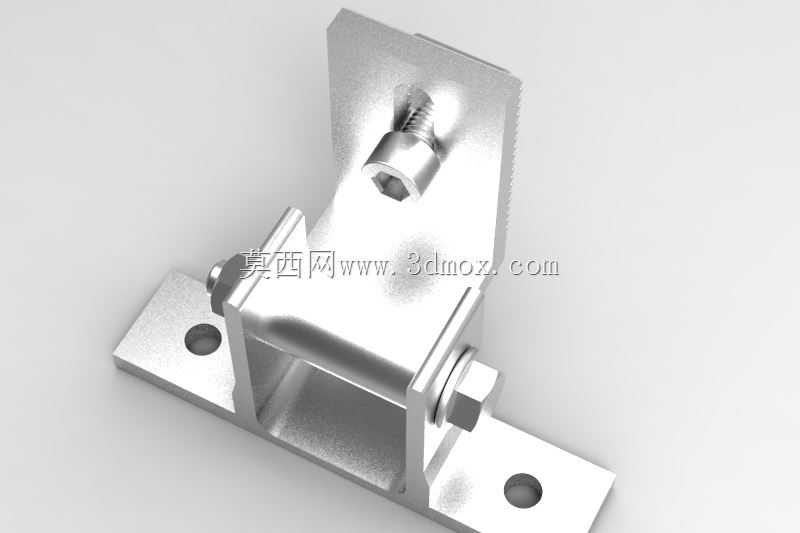

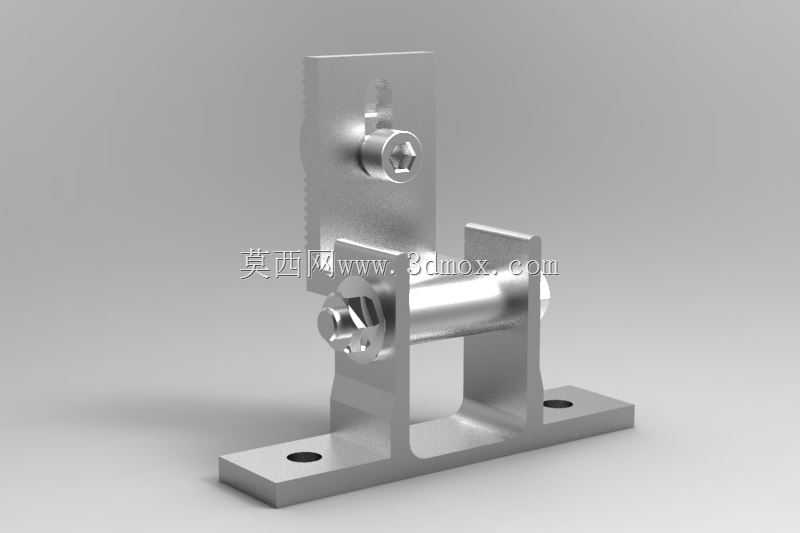

　　在光伏面板安装、工业设备台面调平、轻型操作台架设这类需要频繁调整支撑高度、保证工作面水平度的场景里，可调式支撑腿是应用极广的基础构件，这款平顶前腿的结构设计，完全围绕现场安装的实际痛点做了针对性优化。不同于常规螺纹调节支脚容易在重载下出现螺纹滑牙、调节卡顿的问题，这款结构采用齿条啮合式的高度调节逻辑，竖直方向的支撑件上加工出等距排布的啮合齿，通过侧面的锁紧销轴与齿槽的配合实现高度档位的固定，调节时只需要拔出销轴，上下滑动竖直支撑件到目标高度后，将销轴插入对应位置的齿槽即可完成锁止，相比螺纹调节，这种结构的调节效率更高，单点位调节全程不需要旋转支脚，尤其适合已经搭载了上部负载的场景下做高度微调，不会因为旋转支脚带动上部设备偏移安装位置。

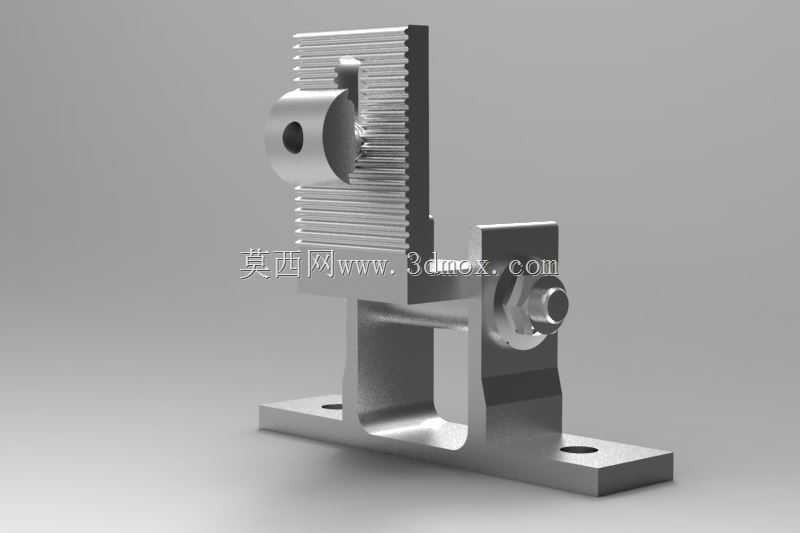

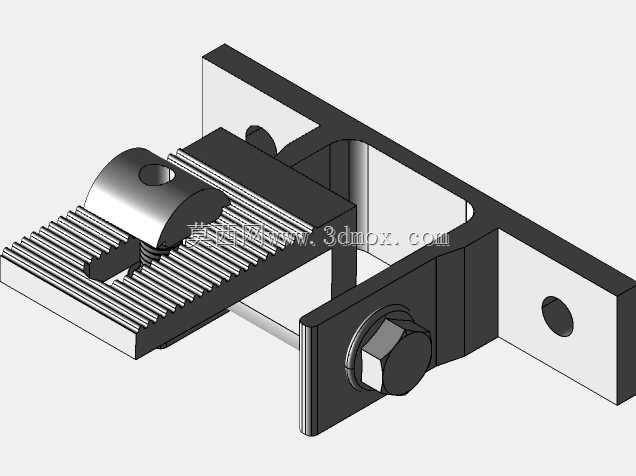

　　从安装边界来看，底部的安装底座采用长条形平板结构，两端开设沉头安装孔，孔位间距适配常规工业铝型材的槽距以及混凝土预埋螺栓的通用排布尺寸，安装时可以直接通过螺栓将底座固定在地面、设备框架底部或者屋面承载结构上，底座与竖直支撑立板之间采用圆弧过渡的加强筋结构，既避免了直角连接处的应力集中问题，也能在承受侧向冲击力时减少焊缝或者一体成型处的断裂风险，整个底座的厚度经过载荷校核，在承受额定竖向载荷时，底座平面的变形量控制在0.1mm以内，不会因为底座变形导致上部支撑面倾斜。上部的平顶支撑面做了防滑齿面处理，齿向沿水平方向排布，当上部搭载的面板或者设备框架压在支撑面上时，齿面可以嵌入接触面的微观间隙，避免设备运行过程中出现水平方向的滑移，不需要额外加装防滑垫就能保证足够的接触摩擦力，支撑面侧面的铰接孔用于连接上部的压紧或者铰接构件，可以适配不同角度的面板安装需求，比如光伏面板的倾角调整时，这个铰接位可以作为转动支点，配合后支撑腿的高度调整实现面板倾角的无级变化。

　　设计过程中特意规避了常规可调支脚的几个常见缺陷：首先是调节件的外露问题，整个锁紧结构的销轴外侧加装了防脱挡圈，避免现场安装时销轴丢失，同时啮合齿的齿形做了倒圆角处理，调节过程中不会出现齿尖刮伤安装人员手部的问题；其次是防腐性能，整个构件的外露表面都做了钝化处理，适合在户外屋面、车间潮湿环境下长期使用，不会因为锈蚀导致调节结构卡滞；另外在尺寸链的设计上，竖直支撑件与底座导向槽之间的配合间隙控制在0.05-0.1mm之间，既保证滑动调节时的顺畅度，也避免间隙过大导致支撑时出现晃动，保证上部承载结构的稳定性。

　　实际应用中，这款支撑前腿可以单独作为设备的调平支脚使用，也可以成对搭配后支撑腿组成整套的支撑调节系统，用于太阳能面板架设、小型设备机架调平、生产线轻型工作台的高度调整等场景，相比市面上的同类产品，它的结构更紧凑，安装所需的竖向空间更小，在安装空间受限的场景下也能顺利部署，同时齿式调节的结构没有外露的长螺纹，不会因为现场积灰、积料导致螺纹堵塞无法调节，后期维护成本极低，只需要定期在铰接销轴处加注少量润滑脂就能保证长期顺畅使用。在载荷传递路径的设计上，上部承载的竖向载荷直接通过平顶支撑面传递到竖直齿条件，再通过啮合齿将载荷传递到底座立板，最终分散到底部安装板的两个固定孔位，整个传力路径没有冗余的结构件，力流传递直接，没有多余的载荷拐点，在同等材料用量的前提下，能承受的竖向载荷比螺纹调节式支脚高出30%左右，同时侧向抗冲击性能也更优异，即使受到设备运行带来的水平方向振动载荷，啮合齿的锁止结构也不会出现松脱，相比螺纹锁止的结构抗振性能更强，不需要额外加装锁母来防松，减少了安装时的操作步骤。
