台式机交流220V机箱电源箱钣金结构设计

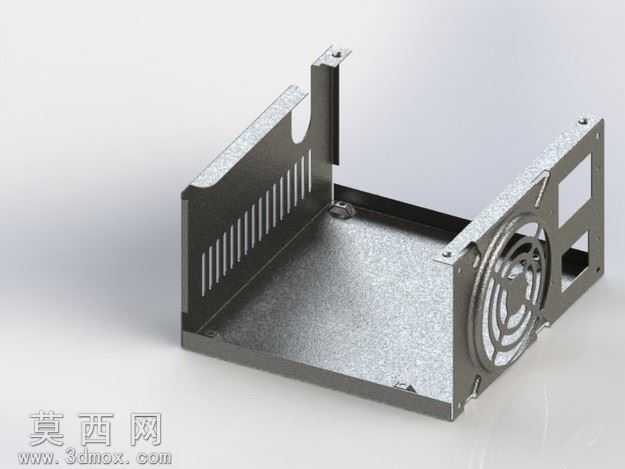

本作品为台式机交流220V机箱电源箱的三维结构设计，采用钣金类零件的建模思路完成整体构建，建模过程中严格遵循钣金加工的工艺特性，对板材折弯、切口、冲压成型的特征做了精准还原，保证模型可直接对接钣金下料、折弯成型的实际生产流程。建模阶段以电源箱的功能需求为核心逻辑，首先搭建整体围合式的腔体基础结构，腔体采用单侧开口的盒体形态，为内部电源电路板、变压器、滤波元件等核心部件预留充足的安装空间，同时在腔体对应位置预留了主板供电接口、硬盘供电接口、市电输入接口的避让空位，避免装配过程中出现干涉问题。针对电源工作过程中的散热需求，在腔体侧部设计了阵列式的长条通风栅格，栅格的宽度、间距经过合理排布，既保证钣金件的结构强度，又能形成顺畅的进出风通道；在腔体端部设计了标准12cm散热风扇的安装位，安装位周边设置了对应的螺丝固定柱，固定柱的高度、孔径完全匹配标准机箱风扇的安装尺寸，同时在风扇安装位处做了下沉式的台阶设计，保证风扇安装后与钣金外表面齐平，不会突出箱体影响整机装配。材质设置上，整体箱体采用常规机箱电源常用的镀锌钢板材质，渲染时还原了镀锌层细腻的亚光金属质感，对钣金折弯处的圆角特征、冲压形成的凸包结构都做了真实的光影表现，清晰呈现各部分的结构形态。结构细节上，在箱体内部设计了多处定位凸点与安装卡扣，用于固定内部的电源PCB板与元器件，省去额外的固定连接件，简化装配流程；在箱体与电脑机箱连接的一侧设计了标准的安装挂耳与固定孔位，孔位尺寸完全符合ATX电源的通用安装规范，可直接适配绝大多数标准台式机机箱。设计过程中充分考虑钣金加工的工艺可行性，所有折弯处的内R角均匹配对应厚度板材的最小折弯半径，避免加工过程中出现板材开裂问题，所有通风孔、安装孔的位置都预留了足够的边距，保证加工时板材不会出现变形，整体模型结构完整，特征清晰，既可以作为钣金结构设计的参考案例，也可用于电脑配件结构教学、虚拟装配演示等场景。
