阶梯式传动机轴精密三维设计作品

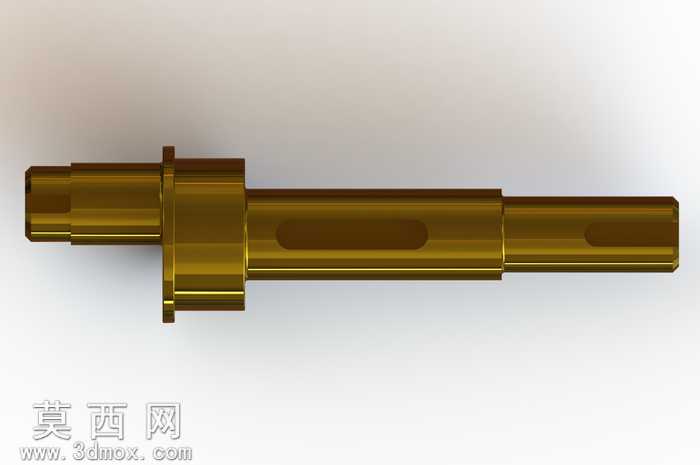

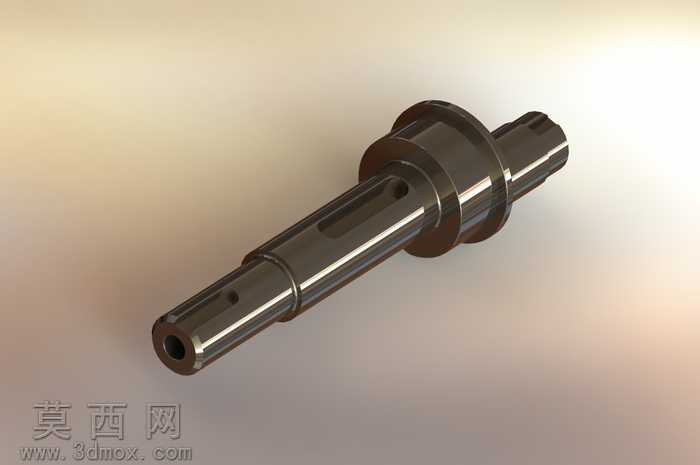

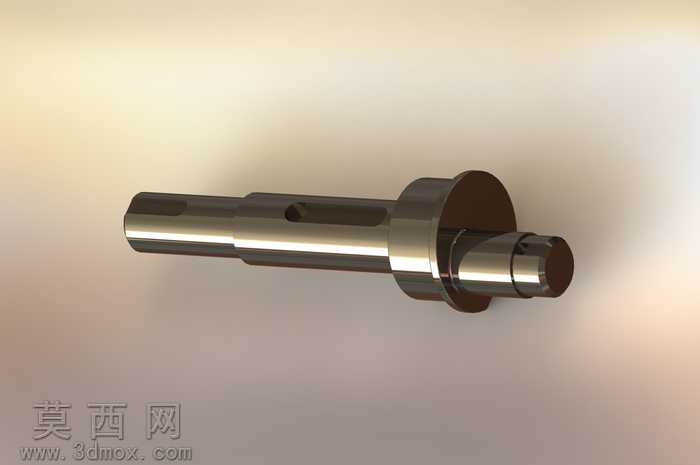

本次设计的机轴作品，在三维建模阶段严格遵循机械设计规范，以回转体类零件的建模逻辑为核心，先通过草绘绘制轴的各段截面轮廓，利用旋转特征生成轴的基础基体，精准控制各轴段的直径、长度尺寸，匹配传动场景下的装配公差要求。针对轴身的键槽结构，采用拉伸切除的方式完成特征构建，严格定位键槽的轴向位置、槽宽与槽深，保证后续与传动轮、联轴器等零件的装配契合度；轴端的径向通孔则通过垂直于轴线的草绘平面绘制截面，完成切除特征后对孔口做了微小的倒角处理，避免装配时产生应力集中与锐边划伤。建模过程中对轴肩的过渡位置做了圆角优化，按照轴径比例设置合理的圆角半径，既满足轴上零件的轴向定位需求，又能有效降低轴在交变载荷下的应力集中风险，提升零件的实际使用寿命。在渲染环节，选用金属材质模拟真实轴类零件的表面质感，调整材质的粗糙度、金属度参数，还原经过精加工后的金属表面光泽，搭配柔和的渐变光影环境，通过PhotoView渲染器输出写实效果，清晰呈现轴的各段结构细节、表面加工质感与整体轮廓形态。设计过程中充分考虑轴的传动功能需求，各轴段的尺寸梯度设计既满足不同直径传动零件的安装定位，又保证轴的整体刚度分布均匀，空心轴端的结构设计在不影响轴身强度的前提下有效减轻零件自重，适配高速传动场景下的动平衡要求，整体结构完全符合机械传动类轴零件的设计标准，可直接用于装配验证、工程出图与教学演示场景。
