法兰式多接口泵阀连接壳体结构设计

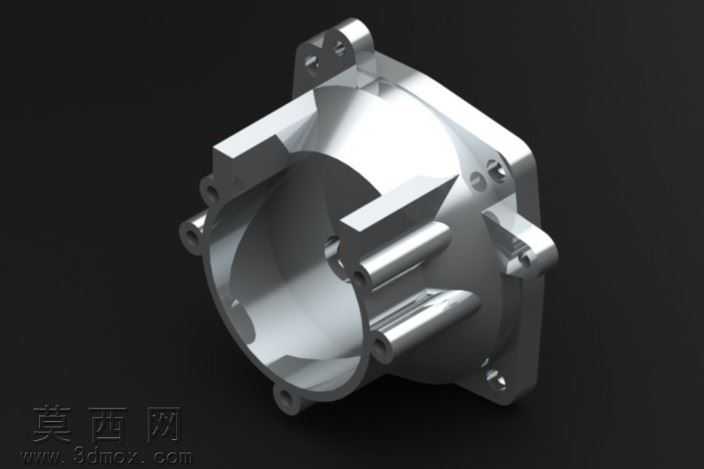

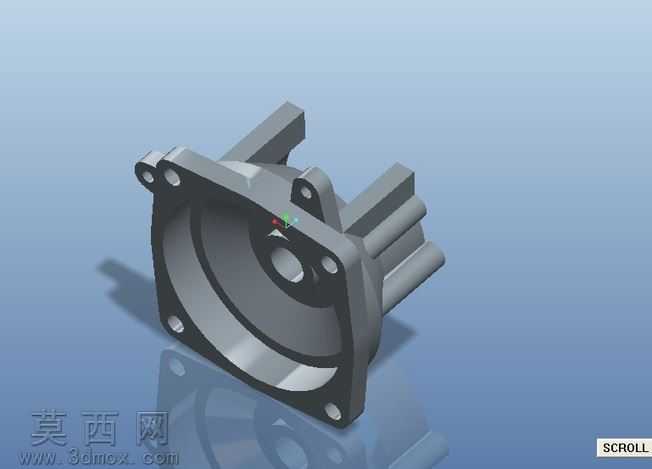

本作品为法兰式多接口泵阀连接壳体，采用三维参数化建模方式完成全结构设计，建模过程中优先以基准轴、基准面搭建装配定位框架，确保各结构特征的位置精度满足装配公差要求。建模起始阶段先绘制主体法兰端的方形安装轮廓草图，对四个角点的安装孔位做对称约束，保证孔位中心距与外接配套部件的安装尺寸完全匹配，法兰端面预留0.2mm的精加工余量特征，模拟实际机加工的工艺要求。主体腔体部分采用旋转凸台特征生成基础筒形结构，腔体内壁做阶梯式变径设计，分别对应密封件安装位、流体通径、阀芯容纳腔三个功能区域，各阶梯面之间添加1×45°的倒角过渡，避免应力集中同时方便装配时的零件导入。腔体外侧延伸出的三组平行管状接口，采用拉伸凸台配合薄壁特征生成，每根接口的外壁做环形加强筋结构，筋条宽度与壁厚保持1:1.2的比例，提升接口部位的抗弯折强度，接口端面同样设计有密封槽特征，可适配O型密封圈实现端面静密封。模型渲染阶段采用哑光铸铁材质，调整材质粗糙度参数至0.6，金属度参数0.7，还原铸造壳体的真实质感，添加柔和的环境漫反射光源，在腔体转角、安装孔边缘处生成自然的阴影过渡，清晰呈现各结构的层次关系。结构设计上充分考虑流体介质的流通特性，腔体内部所有转角处均做R3-R5的圆角过渡，减少流体流动时的阻力与湍流产生，外侧的安装耳片与主体连接处做三角加强筋布局，提升整体结构的抗振动性能，可适配中小型给排水泵、工业管路控制阀的端盖连接需求，所有特征均保留参数化编辑属性，可根据实际管路通径、安装尺寸快速调整对应参数，无需重新搭建整体模型框架。
