多支耳异形连接轴三维结构设计

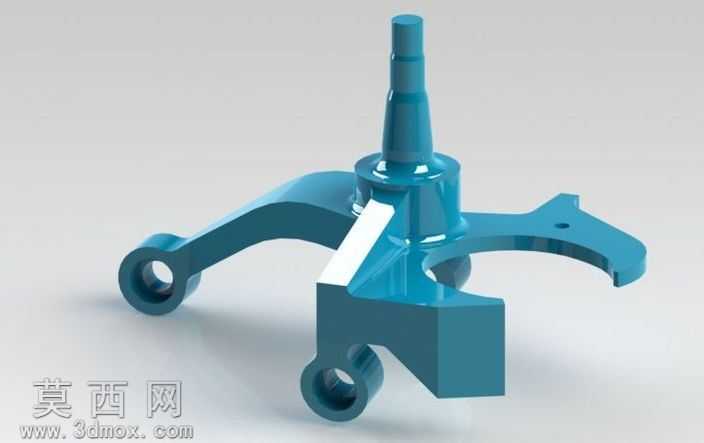

本作品为异形多支耳连接轴的三维建模成果，建模阶段以机械传动与连接的功能需求为核心逻辑，首先梳理轴类零件的受力传导路径，确定中心主轴段的基准轴线，沿轴线方向依次完成上部阶梯轴段、中部基座、下部三个周向分布支耳的结构搭建。上部阶梯轴段采用多段变径设计，每段轴径的过渡位置均做圆角处理，避免应力集中，适配轴上配套零件的装配定位需求，轴段顶端做小直径延伸段，满足端部限位结构的安装要求。中部基座为轴的核心承载结构，采用多边形块状构型，衔接上部主轴与下部支耳，保证各方向受力能够均匀传导至整个轴体，基座与上部轴段的衔接位置做圆弧过渡，提升结构的抗扭、抗弯性能。下部三个支耳沿中心轴周向非均匀分布，每个支耳末端均设计同轴装配通孔，孔口做倒角处理，方便连接销轴的装配，支耳采用弧形过渡构型，在保证结构强度的前提下尽可能降低零件自重，支耳与中部基座的衔接位置做加厚处理，避免连接位置出现应力断裂风险。建模过程中严格遵循机械设计公差规范，对各装配面的尺寸精度做对应约束，保证后续生成工程图时可直接用于加工参考。渲染阶段采用金属质感的蓝灰色工程材质，模拟合金钢调质处理后的表面质感，添加柔和的环境漫反射光源，清晰呈现轴体各部分的结构轮廓、过渡圆角与装配孔位细节，通过光影对比突出各支耳的空间分布角度与轴段的阶梯层次，直观展现零件的整体构型。该轴类零件可用于传动机构的动力传导、多部件的连接定位场景，其多支耳的异形设计可同时实现三个方向的部件连接，相比普通光轴具备更丰富的连接适配能力，建模过程中对各受力位置的结构优化，能够有效提升零件的使用寿命与运行稳定性。
