可调式精密微调工作片剖视结构设计

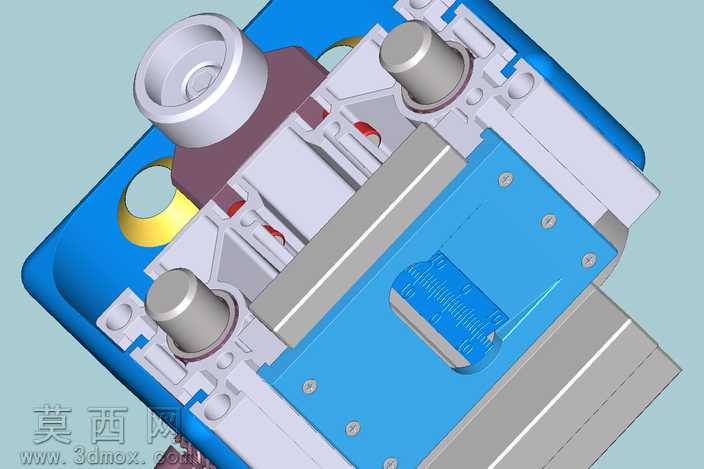

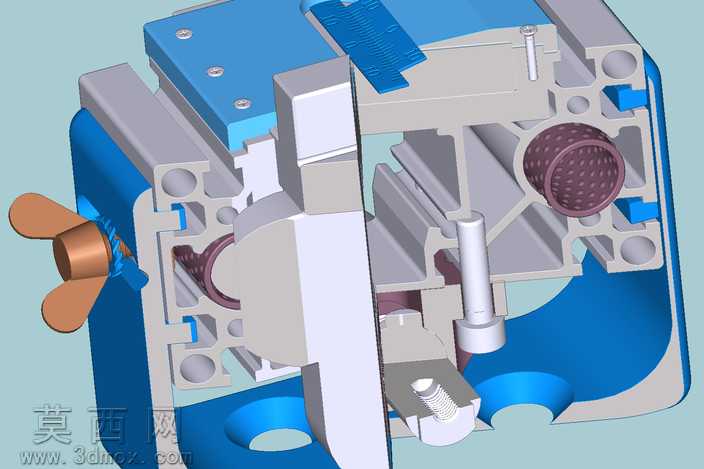

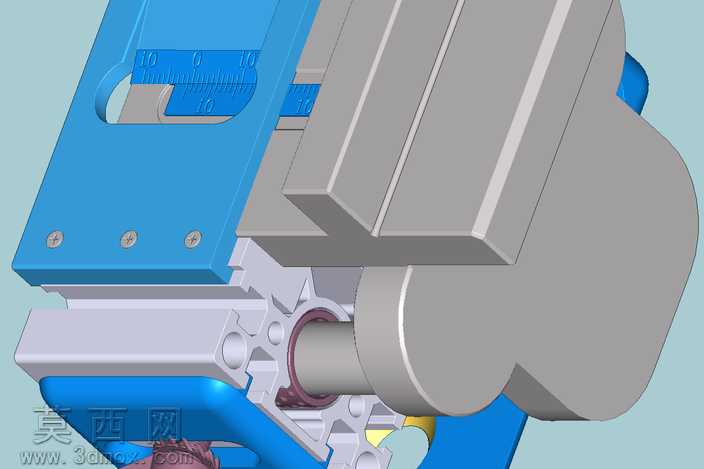

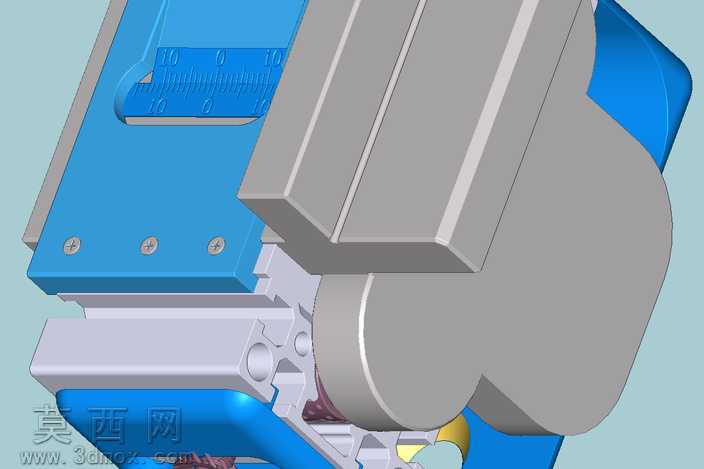

本作品为可调式精密微调工作片的三维剖视展示模型，建模阶段采用自顶向下的参数化设计思路，先搭建整体装配骨架确定各功能模块的空间占位，再逐一拆分绘制单个零件，确保各部件间的装配公差符合精密调节机构的设计要求。模型通过半剖视的呈现方式，完整展现了内部的传动与调节逻辑，外部壳体采用铝合金材质的渲染表现，赋予银灰色磨砂金属质感，表面做了轻微的倒角与圆角处理，还原工业零件的真实加工细节；内部的调节螺杆采用细牙螺纹建模，螺纹牙型严格遵循标准参数绘制，保证虚拟装配时螺纹副的啮合逻辑准确，螺杆表面做了镀锌亮面金属材质，区分于壳体的哑光质感。球形指导部件采用铜质材质渲染，呈现暖棕金属色泽，表面做了轻微的做旧氧化效果，模拟实际使用中的接触磨损痕迹；内置的过滤网状部件采用多孔材质渲染，半透明的深紫色材质清晰展现网孔的均匀排布结构，直观呈现流体或介质通过的通路设计。侧边的调节旋钮做了三叶式防滑结构，边缘做了圆弧过渡处理，材质与球形指导保持一致，保证整体视觉风格统一。模型内部的支撑筋板、安装孔位、定位销钉均按照实际加工工艺建模，所有沉头孔、螺纹孔的深度与直径参数匹配标准件规格，蓝色的密封垫片采用橡胶材质渲染，表面做了细微的凹凸纹理，还原橡胶件的哑光弹性质感。设计过程中重点考量了微调机构的调节精度逻辑，细牙螺纹的螺距参数经过反复推演，确保小行程调节下的位移控制精度，球形指导的球面弧度经过曲率优化，保证调节过程中的导向顺滑无卡滞，各部件间的避让间隙经过干涉检查，确保虚拟装配状态下无部件冲突，整体结构紧凑，功能分区清晰，通过剖视视角完整呈现了精密微调机构的内部运作逻辑，可用于机械原理演示、微调机构设计参考等场景。
