工业用小型空气阀结构三维设计

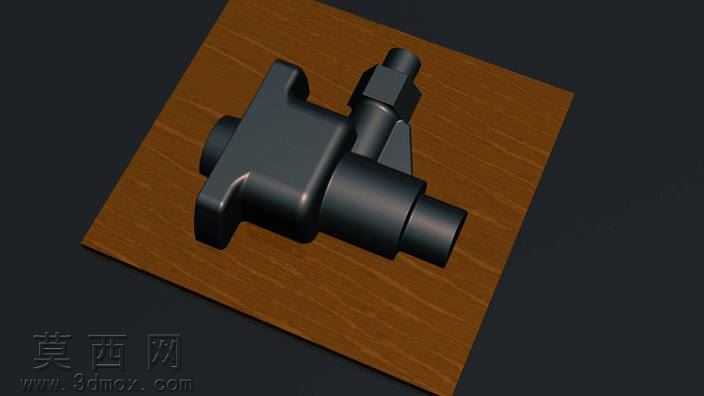

本次空气阀三维设计采用参数化建模思路完成，建模阶段以实际气动控制回路中常用的小型空气阀结构为参考基准，先梳理阀体的功能分区，将整体结构拆分为主阀体、侧接气嘴、端部连接法兰、操作凸台四个核心模块，逐模块绘制二维草绘截面后通过拉伸、旋转、切除等基础特征命令生成主体轮廓，再对各模块衔接处做圆角过渡处理，消除结构应力集中点，同时保证各气路通道的内壁光滑度，避免气路流通时产生不必要的紊流。材质设置阶段，针对阀体金属材质属性，调配带有细微磨砂质感的哑光金属材质，调整材质的反射率、粗糙度参数还原工业压铸金属件的真实质感，底部承载的安装板采用木纹材质，调整木纹纹理走向与凹凸贴图参数，模拟木质安装基座的纹理细节，让整体渲染效果更贴近实物装配场景。结构设计上，主阀体采用中空通腔结构作为主气路通道，侧部倾斜设置的接气嘴用于外接控制气路，端部的阶梯轴结构用于对接管路快插接头，阀体两侧的凸耳结构用于穿设固定螺栓，可将阀体稳定安装在基座平面上，各结构尺寸经过比例校核，保证装配时不存在结构干涉，接气嘴与主阀体衔接处设置加强筋结构，提升侧接部位的结构强度，避免长期受管路拉扯出现断裂问题。渲染阶段采用三点布光方案，主光源从侧上方打亮阀体主体轮廓，补光源弱化暗部死黑区域，轮廓光勾勒阀体边缘提升立体感，调整渲染采样参数保证金属表面的反光过渡自然，没有生硬的光斑断层，最终呈现的模型完整还原了小型空气阀的结构特征，可用于气动系统原理演示、装配教学、产品结构优化参考等场景，模型各特征保留完整建模参数，可根据实际使用需求调整通径、接口尺寸、安装孔位等参数，适配不同的气动回路安装要求。
