立体笑脸表情摆件三维造型设计

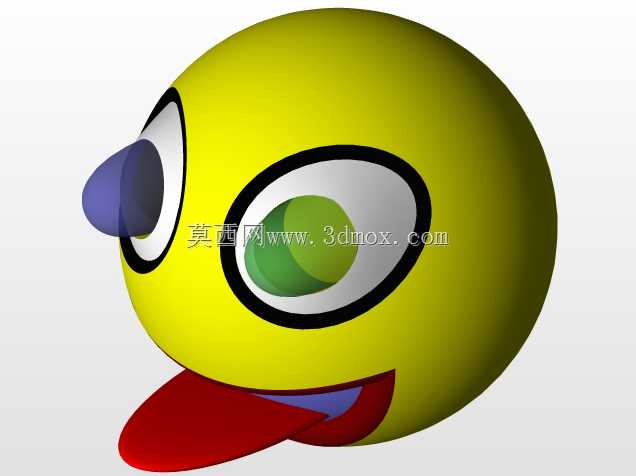

　　这类立体表情造型件，常应用在文创周边、桌面装饰、潮玩手办的结构开发环节，也可作为设备操作面板的趣味标识部件、儿童游乐设施的装饰嵌件使用，在工业设计的人机交互优化、文创产品的实体化落地场景中，都能见到同类型曲面造型的设计需求。做这个造型的时候，最先要敲定的是整体球面的曲率基准，整个主体采用类半球的回转曲面作为基础基体，曲面过渡全程保持G2连续，避免后续做渲染或者实体加工的时候出现棱线断层、光影折痕的问题，面部的五官区域全部做下沉式的曲面裁切，眼窝位置的环形边界要和主体球面做顺滑的曲率衔接，不能出现生硬的拼接缝，眼球部分采用分层结构设计，最外层是高透的弧面罩，模拟玻璃质感的反光效果，内层做环形的眼白、虹膜、瞳孔分层曲面，

　　每一层的深度差控制在0.3-0.8mm区间，既保证实体打印或者注塑的时候不会出现壁厚不均的问题，也能让光影层次更贴近真实的通透质感。嘴部区域做内凹的弧面开槽，内部的红色舌部结构做微凸的弧面抬升，和口腔内壁的曲面保持0.5mm的高度差，边缘全部做R0.2的圆角过渡，避免加工的时候出现应力集中的尖角。整个造型的安装边界需要提前预留，若作为桌面摆件使用，底部要做直径15mm的平面安装位，可直接粘贴防滑胶垫或者搭配小型底座；若作为嵌件使用，背部要预留2mm深度的卡扣位或者胶槽，方便和其他主体结构做装配固定。设计过程中要全程把控壁厚均匀性，整个实体的壁厚控制在2mm±0.2mm区间，避免后续3D打印的时候出现翘曲变形，

　　或者注塑生产的时候出现缩痕、缺料的问题。曲面建模阶段要注意面部特征的对称度，以过球心的竖直平面作为对称基准，左右眼的位置、曲率、深度完全对称，嘴部的弧形轮廓也要以该基准面对中，避免出现表情歪斜的问题。表面质感的分区也要在建模阶段做好面的拆分，主体黄色区域、眼白区域、虹膜深色区域、口腔深色区域、舌部红色区域分别做独立的面组划分，方便后续赋予不同的材质属性，高透的眼球外罩部分要单独做厚度1mm的薄壁实体，模拟真实透明件的折射效果。这类造型看似简单，实际对曲面顺滑度的要求很高，很多新手做这类卡通造型的时候容易出现曲面碎面多、过渡不连续的问题，建模的时候尽量采用整体放样加局部裁切的思路，不要用多个零碎曲面拼接，先把整体的大球面做出来，

　　再通过曲面偏移、裁切、圆角的方式逐步做出五官的细节，这样出来的整体曲面质量更高，后续不管是做渲染出图，还是转工程图做生产加工，都不会出现几何错误。在实际的文创产品开发场景中，这类造型还可以根据需求调整整体尺寸，常规桌面摆件的直径控制在50-80mm区间，握持手感和视觉比例最合适；如果是作为设备面板的装饰按键，直径可以缩小到20-30mm，同时在背部预留按键触发的柱位结构，直接和轻触开关做配合。做结构校验的时候，要重点检查所有内凹区域的拔模角度，若采用注塑工艺生产，所有外表面的拔模斜度不小于1.5度，内表面不小于1度，避免脱模的时候出现刮伤、粘模的问题；如果是采用光敏树脂3D打印做手板验证，拔模角度的要求可以适当放宽，但也要避免出现小于90度的倒扣结构，防止打印过程中出现支撑难以去除、表面质量差的问题。整个造型的重心要控制在底部平面的中心投影范围内，作为摆件放置的时候不会出现倾倒的问题，若整体重量偏轻，可以在内部预留配重块的安装腔，后续可注入铅粒或者粘贴配重铁块提升放置稳定性。
