大跨距龙门式等离子金属板材切割设备

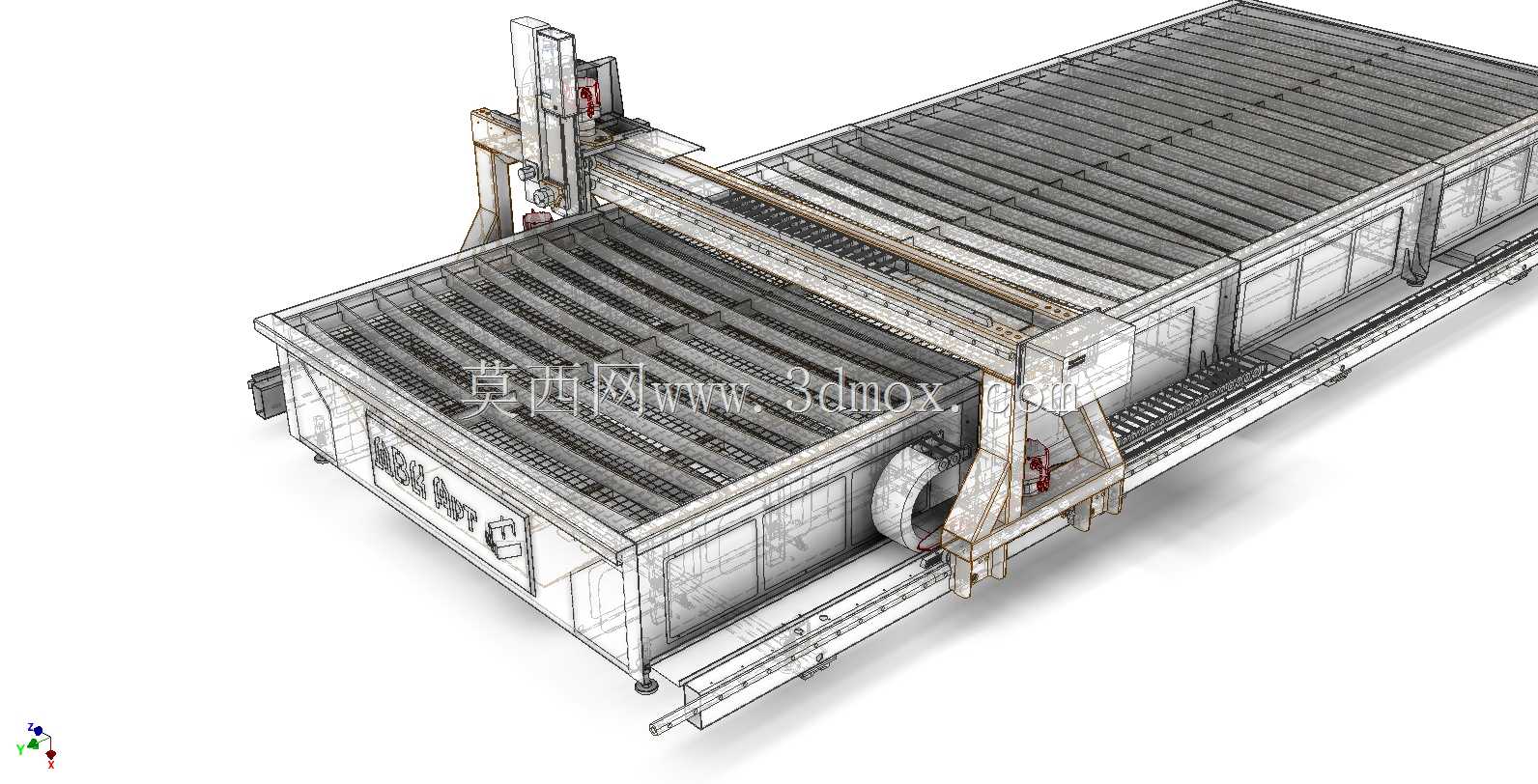

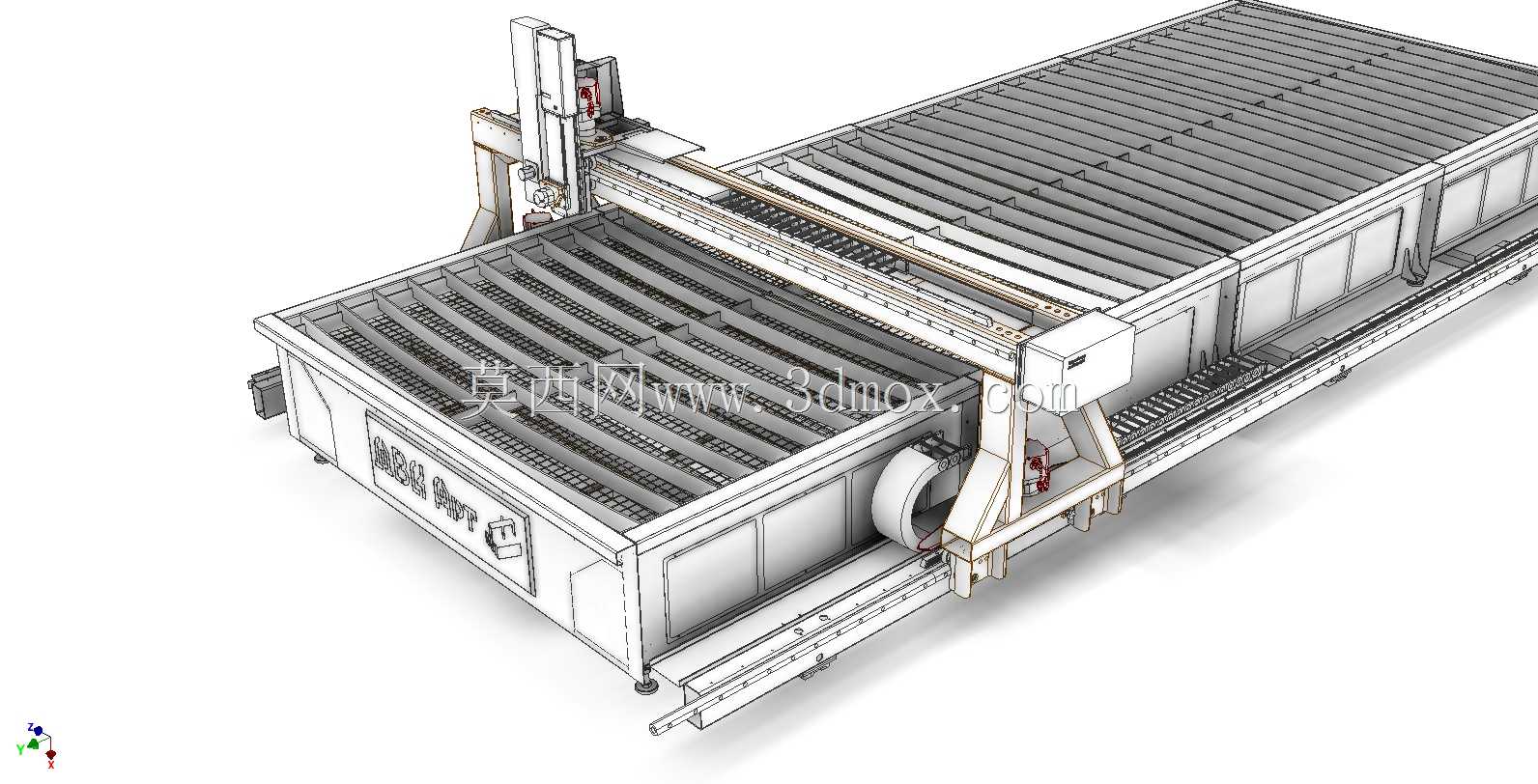

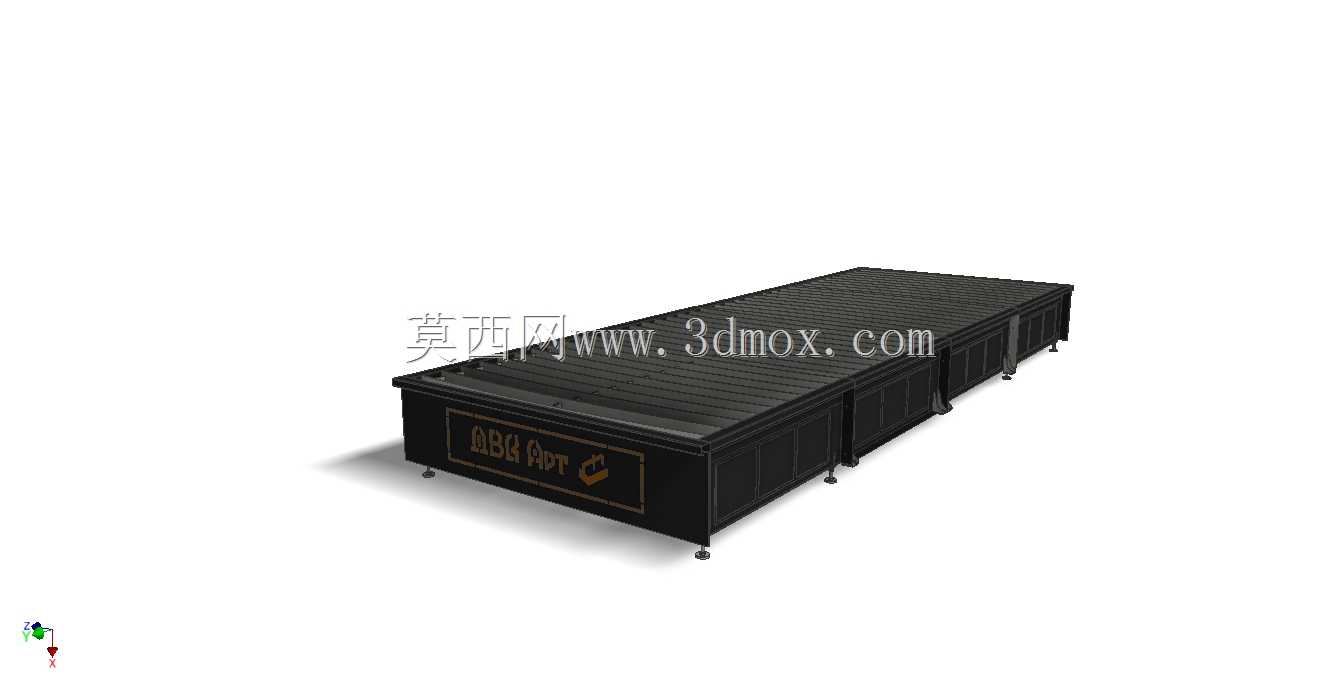

　　在重型金属结构件加工车间、船舶板材预处理工段、工程机械下料班组的日常作业里，这类跨距6米、纵向行程2米规格的龙门式等离子切割设备，是承担中厚碳钢板、不锈钢板、有色金属板材异形件下料的核心工位装备，区别于小型台式等离子切割机的小尺寸加工局限，该设备的龙门跨距设计直接覆盖了工业领域常规整幅钢板的幅面边界，无需对进厂的标准幅面板材进行预先分拆，就能一次性完成整张板材上所有排样零件的连续切割，大幅减少板材吊装转运的辅助工时。从结构设计逻辑来看，设备整体采用分体式拼装床身布局，栅格状承料台架均匀分布在床身全长范围内，栅格条采用耐磨铸钢材质，可承受高温熔渣的长期烧蚀，同时预留了熔渣掉落的通腔，方便作业后集中清理切割废渣；

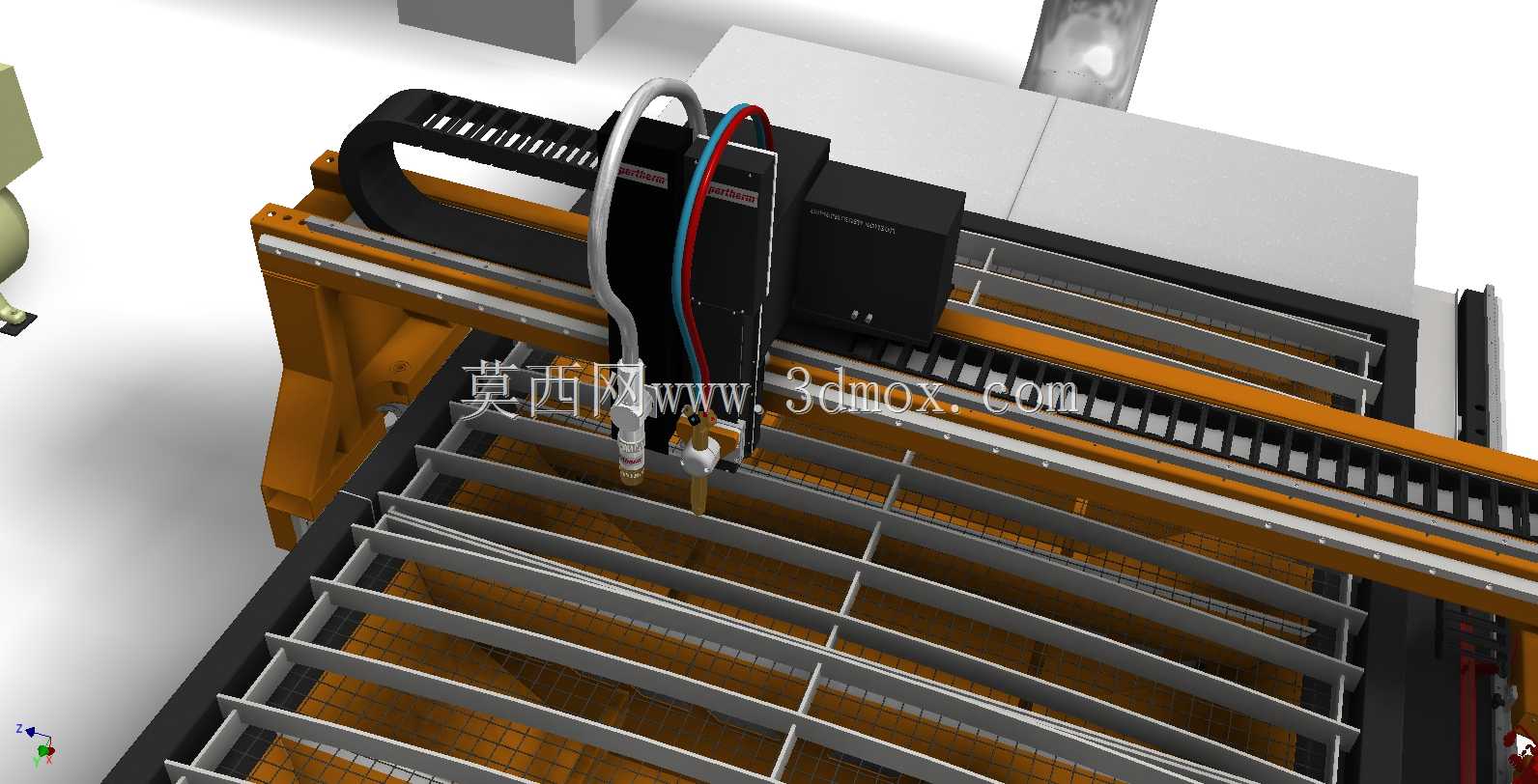

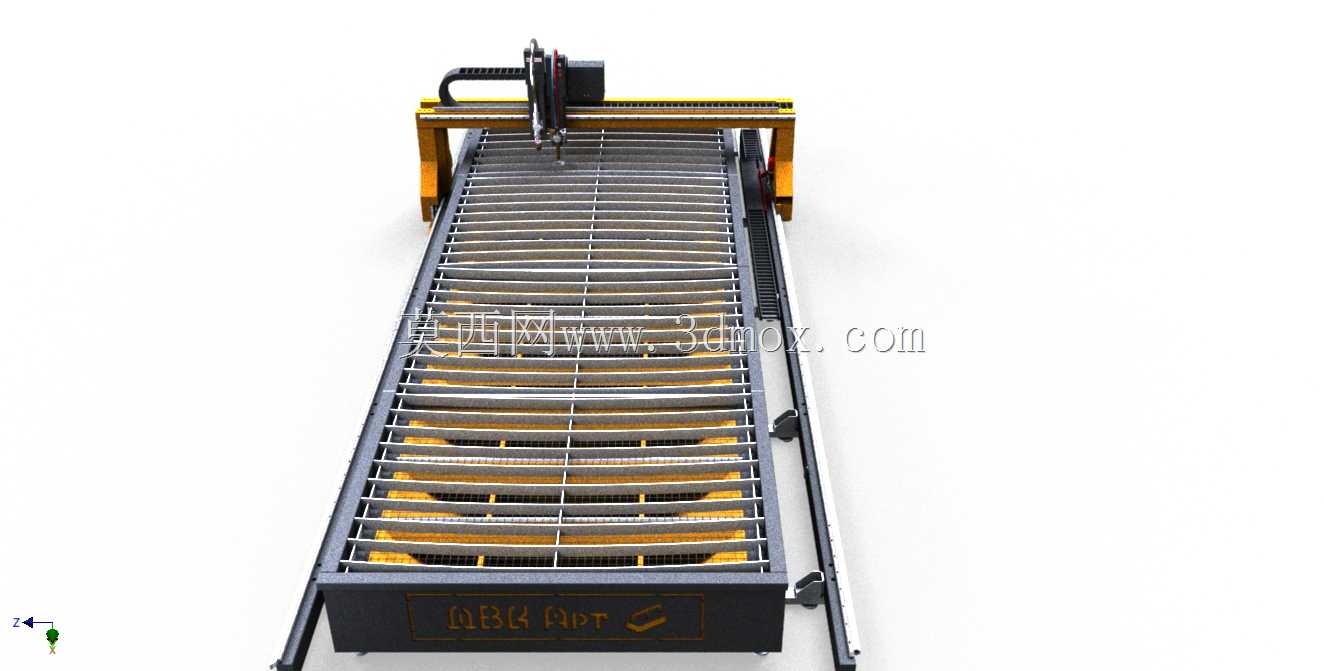

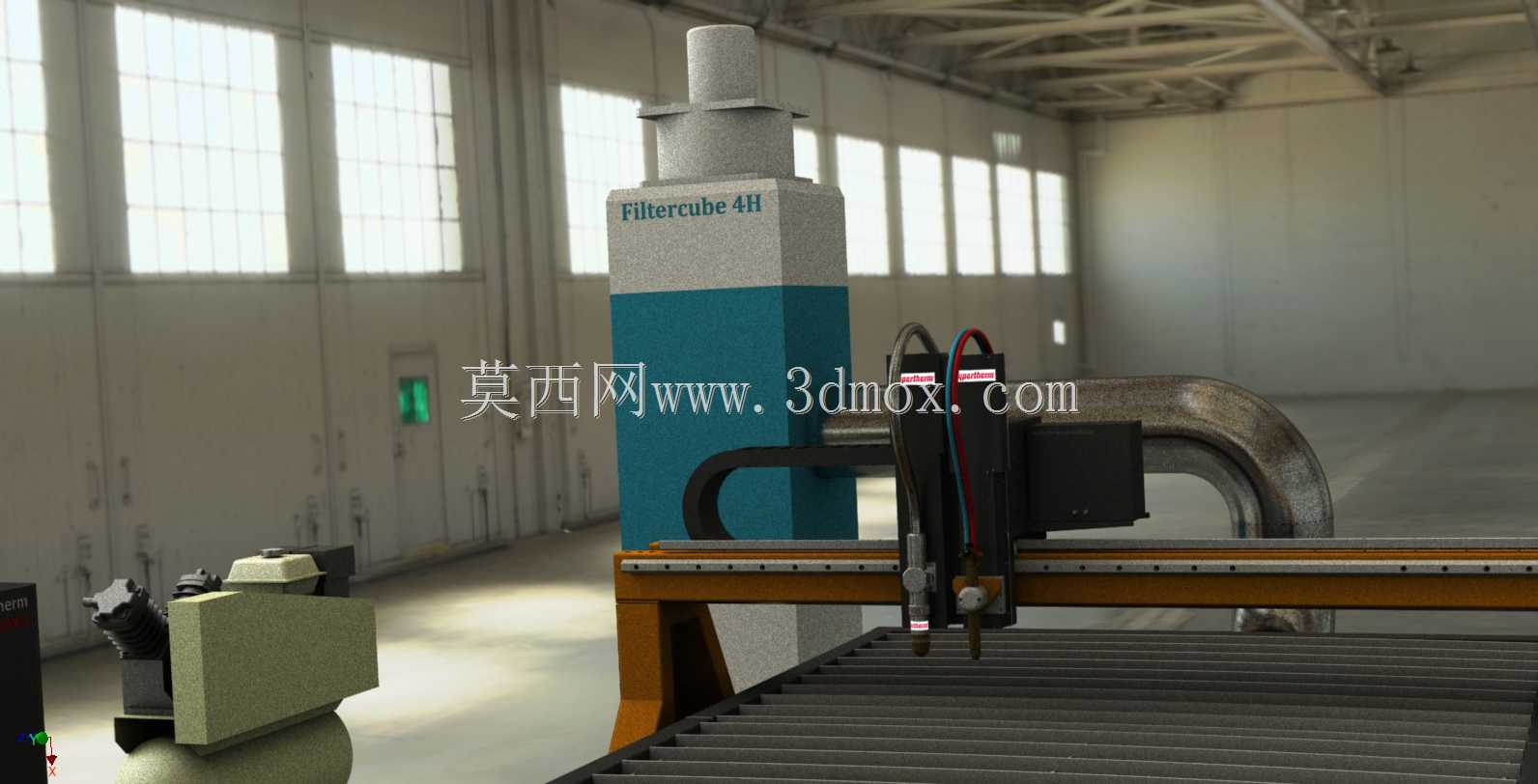

　　两侧纵向导轨采用高精度重载直线导轨搭配齿轮齿条传动副，龙门横梁采用箱型焊接结构经时效去应力处理，避免长期运行出现横梁下挠变形，保证切割头在全行程范围内的运动精度。切割执行端搭载的等离子割炬配随动调高机构，能实时感知割嘴与板材表面的距离，在板材存在局部翘曲、平面度误差的情况下，始终保持恒定的切割高度，避免割嘴碰撞损坏或者切割弧长波动导致的切口挂渣、切不透等质量问题；配套的除尘系统采用侧吸式风道设计，沿床身长度方向布置可随龙门同步移动的吸风口，直接在切割产尘点附近捕捉切割烟尘，通过管道送入滤筒除尘单元处理，避免金属烟尘弥散在车间作业环境中，符合工业作业场所的职业卫生要求。设备侧边布置的电气控制柜集成了数控系统、等离子电源的控制接口，

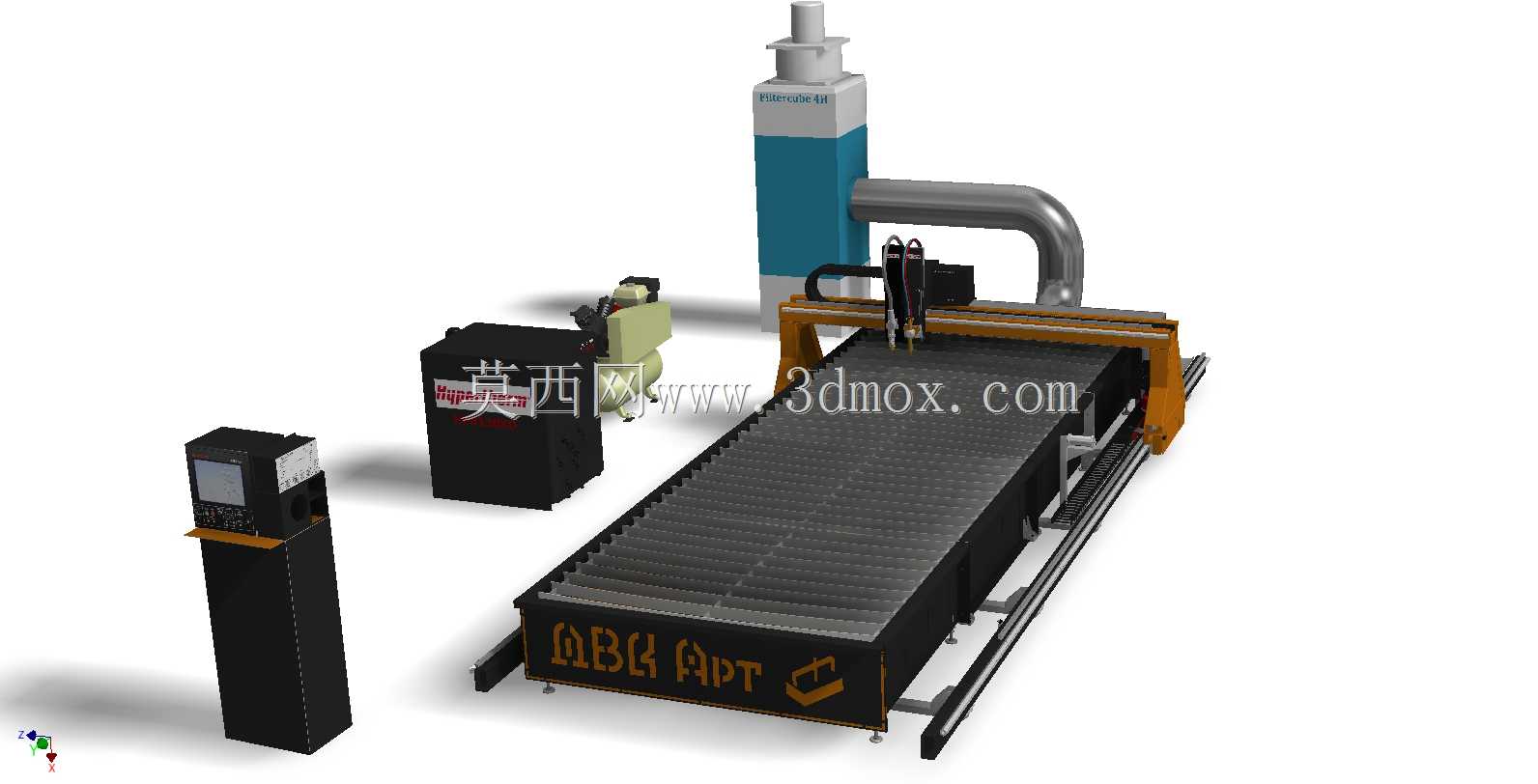

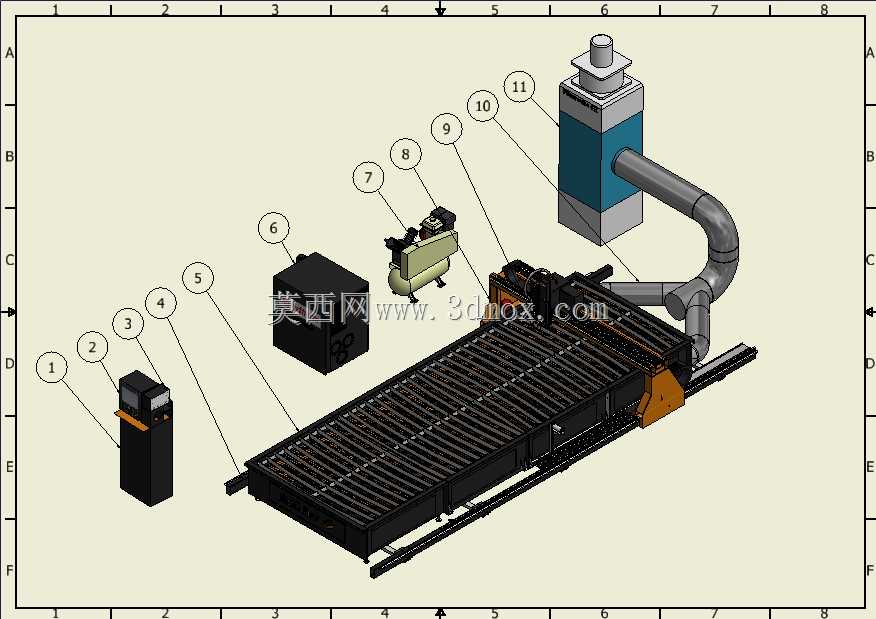

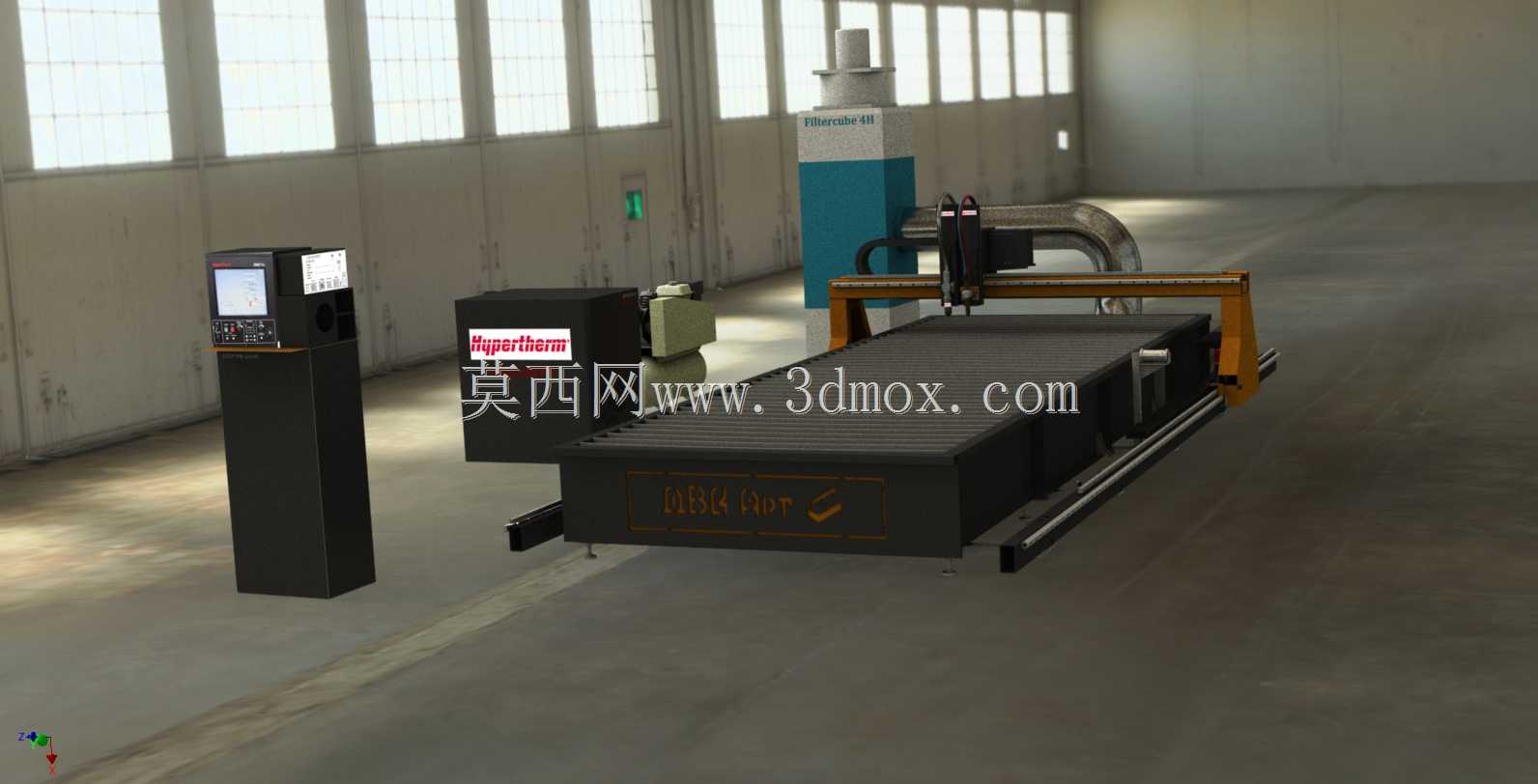

　　操作面板设置在人员易操作的工位高度，操作人员可通过数控系统导入排样好的切割程序，自动完成引弧、穿孔、切割、熄弧的全流程作业，针对不同厚度的板材，可在系统内预设对应的切割电流、行进速度、引弧高度参数，无需每次作业反复调试。从安装边界来看，设备床身总长度适配6米加工行程，加上两端的传动端安装预留空间、检修通道，整体占地长度需预留7.2米左右，宽度方向适配2米跨距加上两侧导轨安装座、侧边除尘管道、控制柜的安装空间，整体占地宽度需预留3.5米左右，设备安装时需对地面进行水平找平，床身基础需做预埋处理，保证长期重载运行下不会出现基础沉降，影响导轨的平行度与直线精度。在实际生产应用中，该设备可替代传统的手工火焰切割、半自动小车切割作业，

　　切割精度可达IT10-IT12级别，切割面粗糙度优于手工切割，切割后的零件仅需少量打磨即可进入下一道焊接、折弯工序，针对厚度在20mm以内的碳钢板材，切割效率可达每分钟1-3米，远高于传统火焰切割的加工速度，同时等离子切割的热影响区更窄，零件切割后的变形量更小，尤其适合薄板、中厚板的异形轮廓、开孔、坡口切割作业，在钢结构加工厂、环保设备生产车间、粮机设备制造、塔机标准件加工等场景都有广泛的应用适配性。设计过程中针对龙门运动的同步性问题，两侧纵向驱动轴采用伺服电机双驱同步控制，通过数控系统实时比对两侧轴的位置反馈，避免龙门运行过程中出现偏斜卡滞，横梁上的横向拖链采用全封闭结构，保护等离子气管、信号线缆、除尘管路在往复运动过程中不受磨损，所有外露的传动部件均设置有安全防护罩，避免人员误触运动部件造成安全事故，床身端部设置有限位硬挡块与软限位双重保护，在程序出错或者限位开关失效的情况下，能强制阻断龙门的超程运动，避免设备脱轨损坏。
