原子层沉积用双端口隔膜阀结构设计

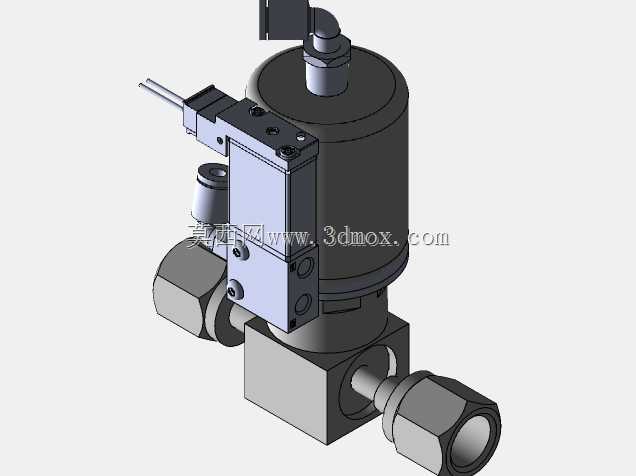

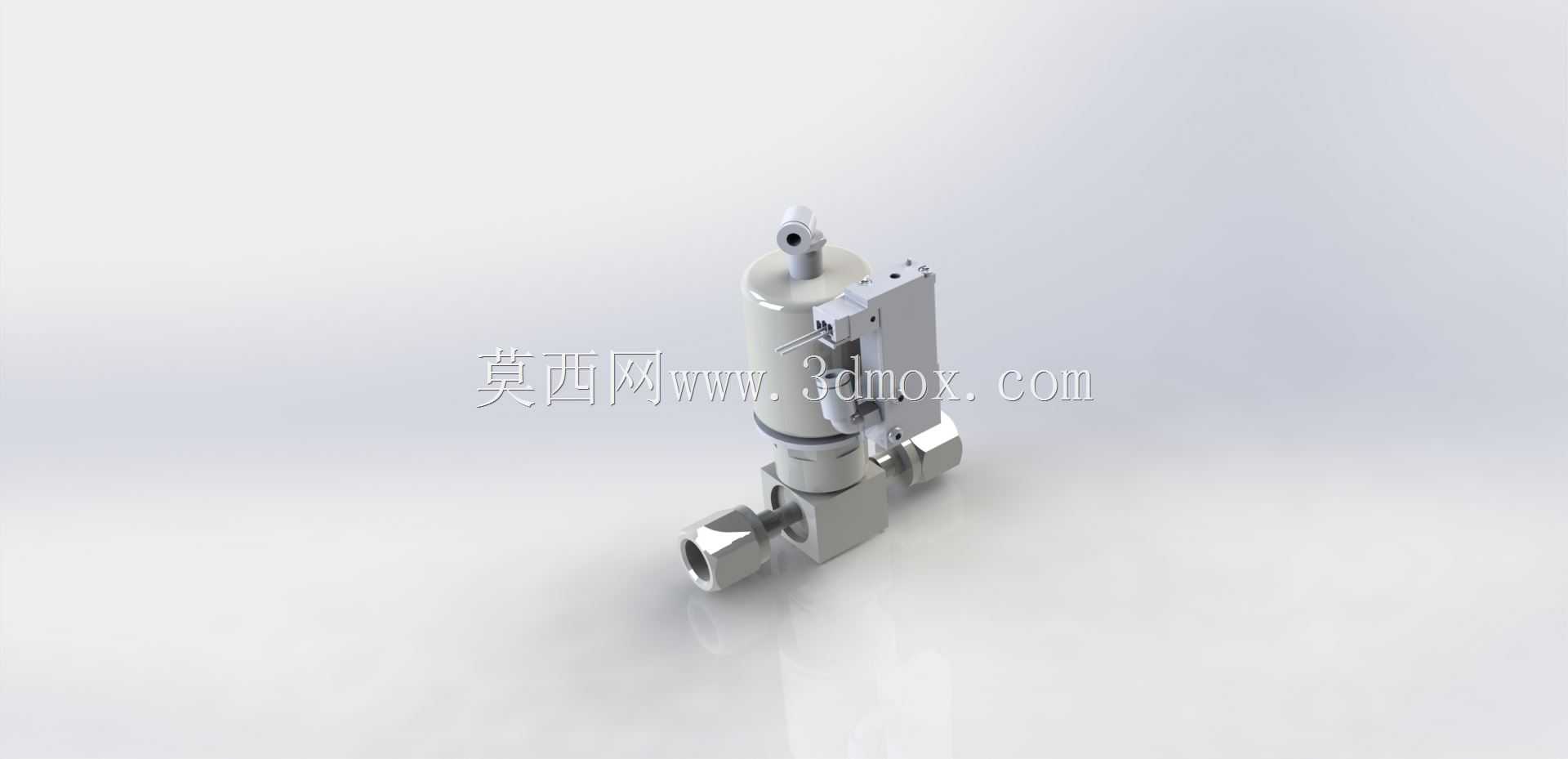

　　这款双端口隔膜阀的核心应用场景锁定在原子层沉积工艺的气路输送环节，熟悉半导体制程的工程师都清楚，ALD工艺对气路通断的控制精度、介质残留量、密封可靠性有着近乎苛刻的要求，常规的球阀、针阀要么存在密封面易被工艺气体腐蚀的问题，要么启闭响应速度跟不上ALD工艺的脉冲式供气节奏，这款隔膜阀的结构设计正是瞄准这些实际工况痛点展开。从功能特性来看，它采用隔膜作为动密封核心元件，将阀体内的流道与驱动机构完全隔离开，彻底避免了工艺气体中的腐蚀性组分侵蚀驱动部件，也杜绝了驱动侧的润滑脂等杂质反向污染工艺气路，这一点对于ALD工艺来说至关重要——哪怕是微米级的杂质混入反应腔，都可能导致晶圆镀膜的良率大幅下降。双端口的流道布局采用对称式的卡套连接结构，

　　适配常规的1/4英寸或1/8英寸高纯气路管道，安装时不需要额外加工过渡接头，直接将管道插入卡套接口拧紧螺母即可完成密封，现场装配的效率很高，而且卡套密封的形式能承受ALD工艺常见的0.1到0.5MPa的工作压力，反复拆装也不会出现密封面变形泄漏的问题。设计思路上，这款阀的驱动部分采用紧凑型的气动驱动布局，整体安装高度控制在120mm以内，阀体本身的宽度不到40mm，在ALD设备密集排布的气路面板上，不会占用过多的安装空间，相邻阀件的安装间距可以压缩到20mm以内，能有效缩小整个气路系统的整体体积。驱动端的进气接口设置在阀体顶部，采用侧面走线或者侧接气路的方式也不会和周边的其他阀件产生干涉，安装边界的容错率很高，

　　哪怕是在已经排布好其他元器件的气路板上加装这款阀，也不需要对原有布局做大规模调整。流道部分的设计做了全抛光的内壁处理，流道转角处全部采用大圆弧过渡，没有任何的介质滞留死角，每次启闭完成后，流道内残留的工艺气体可以被吹扫气完全带走，不会出现不同工艺气体交叉污染的问题，这对于需要交替通入多种前驱体的ALD工艺来说，能有效缩短不同工艺步骤之间的吹扫时间，提升整体的制程效率。隔膜的材质选用耐强腐蚀的高纯氟素材料，能适配ALD工艺常用的金属有机前驱体、氧化剂、吹扫氮气等多种介质，长期在150摄氏度以下的工作温度下使用不会出现老化开裂的问题，隔膜的行程控制在2mm以内，启闭响应时间可以控制在10毫秒级别，完全匹配ALD工艺毫秒级的脉冲供气要求。

　　阀体的主体材质采用316L不锈钢锻造后做电化学抛光处理，外表面的粗糙度达到Ra0.8以下，不仅不容易积尘，在洁净车间内使用时也不会产生颗粒脱落污染车间环境，符合半导体制造区域的洁净度要求。安装固定方面，阀体底部预留了两个M4的螺纹安装孔，可以直接通过螺丝固定在气路安装面板上，不需要额外的安装支架，固定后的阀体抗振动性能很好，在设备移动或者车间地面有振动的情况下，也不会出现接口松动泄漏的问题。从实际使用的角度来看，这款阀的维护成本很低，当隔膜达到使用寿命需要更换时，只需要拆开顶部驱动部分的四颗固定螺丝，取出旧隔膜更换新的之后重新装复即可，不需要将整个阀体从气路管道上拆下来，能大幅缩短设备的维护停机时间。流道的通径设计为4mm，在全开状态下的气阻很小，通入大流量吹扫气的时候不会产生明显的压力降，能保证吹扫气快速将残留介质带出反应腔。驱动部分的活塞采用低摩擦的密封件设计，驱动气压只需要0.3到0.5MPa就能可靠完成启闭动作，不需要配置高压气源，常规的工厂仪表气就能满足驱动要求，不需要额外增加气源处理元件。整体结构没有容易松脱的小零件，在长期频繁启闭的工况下，不会出现零件脱落掉入气路的风险，运行的可靠性很高，能满足半导体设备全年不间断运行的使用要求。
