菲尼克斯2位5mm间距插拔式接线端子组件

　　做工业控制板卡设计这么多年，插拔式接线端子的选型和建模一直是电气结构协同里绕不开的细节，这套菲尼克斯2位间距5mm的公母配套端子，是小功率信号、低压动力回路里用得极频繁的连接件，很多刚入行的结构工程师容易忽略端子的安装边界，最后打样回来要么插接线时干涉外壳，要么焊盘位置和塑胶件定位柱冲突，耽误项目进度。

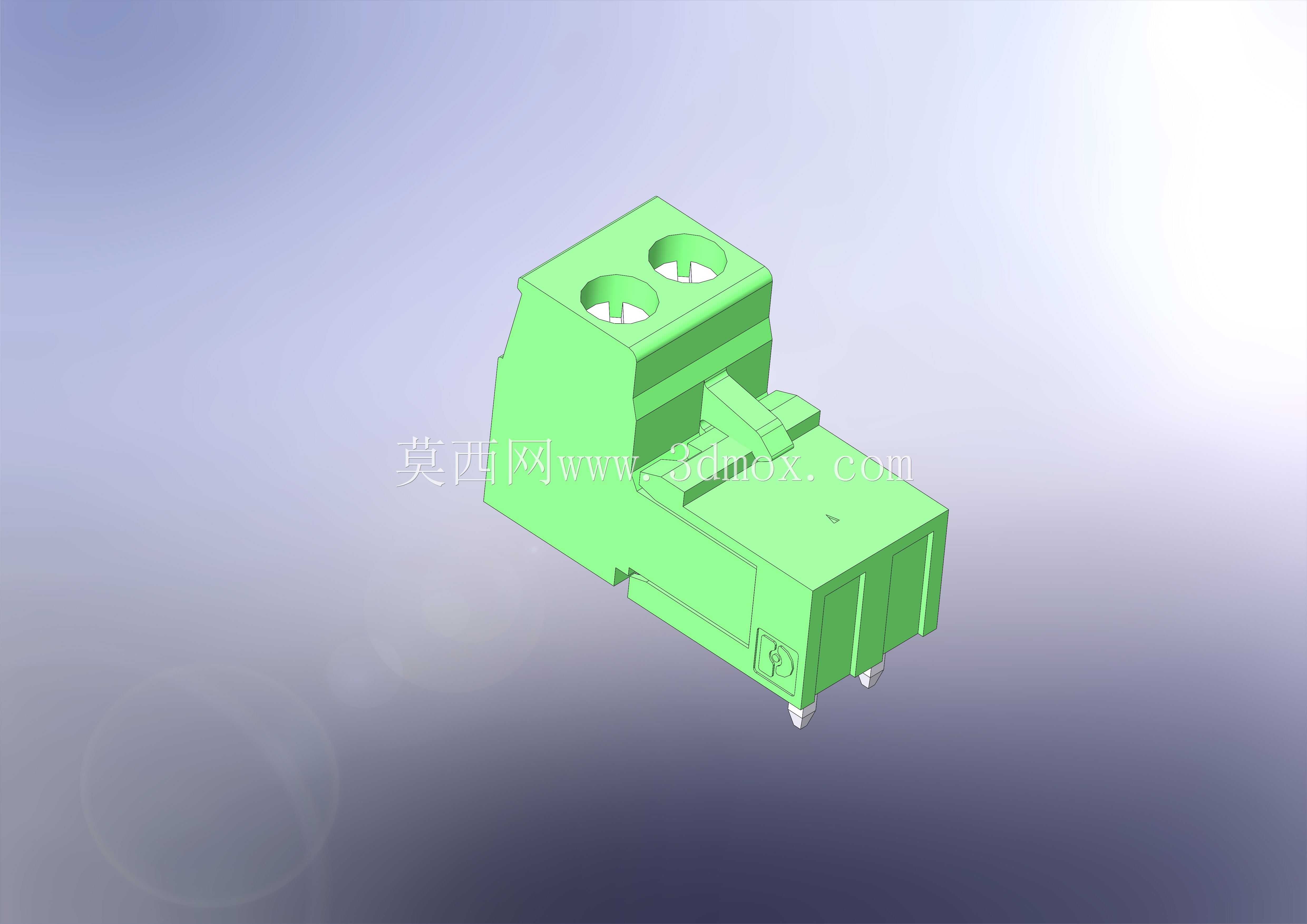

　　这套组件包含插头与插座两个独立零件，插座是直插PCB焊接的基座部分，底部带两个定位销，设计时要注意在PCB对应位置预留直径1.0mm的定位孔，定位孔距离焊盘中心的偏移量要严格匹配零件公差，过松会导致焊接后端子歪斜，过紧则SMT过炉时塑胶件受热膨胀容易顶起PCB造成虚焊。插座的塑胶本体采用PA66阻燃材质，绿色是菲尼克斯这类工业端子的常规配色，本体侧面带卡扣结构，和插头对接时会发出清晰的锁止声响，避免设备运行过程中受振动拉扯导致接线松脱，很多现场运维的师傅都有过端子松脱导致信号中断的排查经历，这个锁止结构的设计就是针对工业现场振动工况做的可靠性优化。

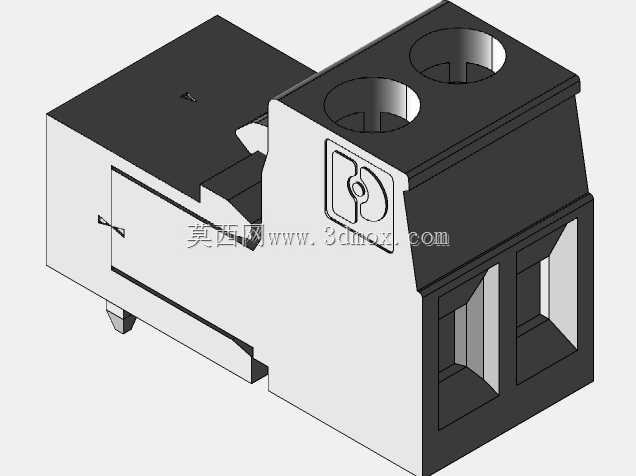

　　插头部分是螺钉压线的结构，顶部两个压线孔适配线径0.2-2.5平方毫米的多股铜芯线，压线螺钉采用M2.5规格，拧紧扭矩控制在0.5-0.6N·m即可，扭矩过大会压断线芯，过小则接触电阻过大容易发热。设计插头的压线空间时，要注意预留足够的接线操作空间，一般端子上方要留出至少15mm的垂直空间，方便用螺丝刀拧紧螺钉，很多紧凑式IO模块的结构设计里，容易把端子上方的空间留给外壳筋位，最后现场接线时螺丝刀根本伸不进去，只能拆外壳操作，非常影响装配和运维效率。

　　这套端子的2个销和台阶尺寸为5mm，也就是相邻两个接线位的中心间距是5mm，这个间距等级刚好适配300V/15A的常规回路载流需求，比3.81mm间距的端子载流能力更强，比7.62mm间距的端子更节省PCB板面空间，在小型PLC扩展模块、分布式IO站、工业电源接线端、传感器接线盒这类产品里应用极广。做三维建模的时候，要特别注意公母对插的配合公差，插合面的导向斜度要做15度的导入角，实际装配时不用完全对准就能顺利滑入，降低生产线工人的装配难度。另外端子的焊盘尺寸要严格按照规格书设计，方形焊盘边长2.2mm，焊盘之间的阻焊桥宽度不小于0.6mm，避免波峰焊时出现连锡短路的问题。

　　从安装边界来看，插座焊接到PCB上之后，本体高出PCB板面的高度是12.8mm，插头插合之后总高度是21.5mm，设计设备外壳的开孔时，要注意开孔宽度比端子本体宽度大1mm，高度方向预留2mm的余量，避免外壳和端子塑胶件产生干涉。另外端子的左右两侧要预留至少3mm的手指操作空间，方便插拔时捏住插头的解锁卡扣，很多设计里把两个端子并排贴得太近，插拔时手指根本按不到卡扣，只能用螺丝刀撬，很容易撬坏塑胶件。

　　这类接线端子属于工业电气连接里的基础通用件，看似结构简单，实则每个尺寸细节都和现场装配、长期运行可靠性直接相关，建模时不能只画个大概外形，必须把定位柱、卡扣、压线孔、焊脚位置这些关键装配尺寸做准确，不然导出的工程图到了PCB Layout环节根本没法用，后续开模或者选型打样也会出现尺寸不匹配的问题。做结构设计的时候，还要考虑端子的爬电距离和电气间隙，5mm间距的端子在污染等级2的工业环境下，爬电距离刚好满足300V电压等级的安规要求，不用额外在端子之间加隔离筋，能进一步节省PCB的布局空间。
