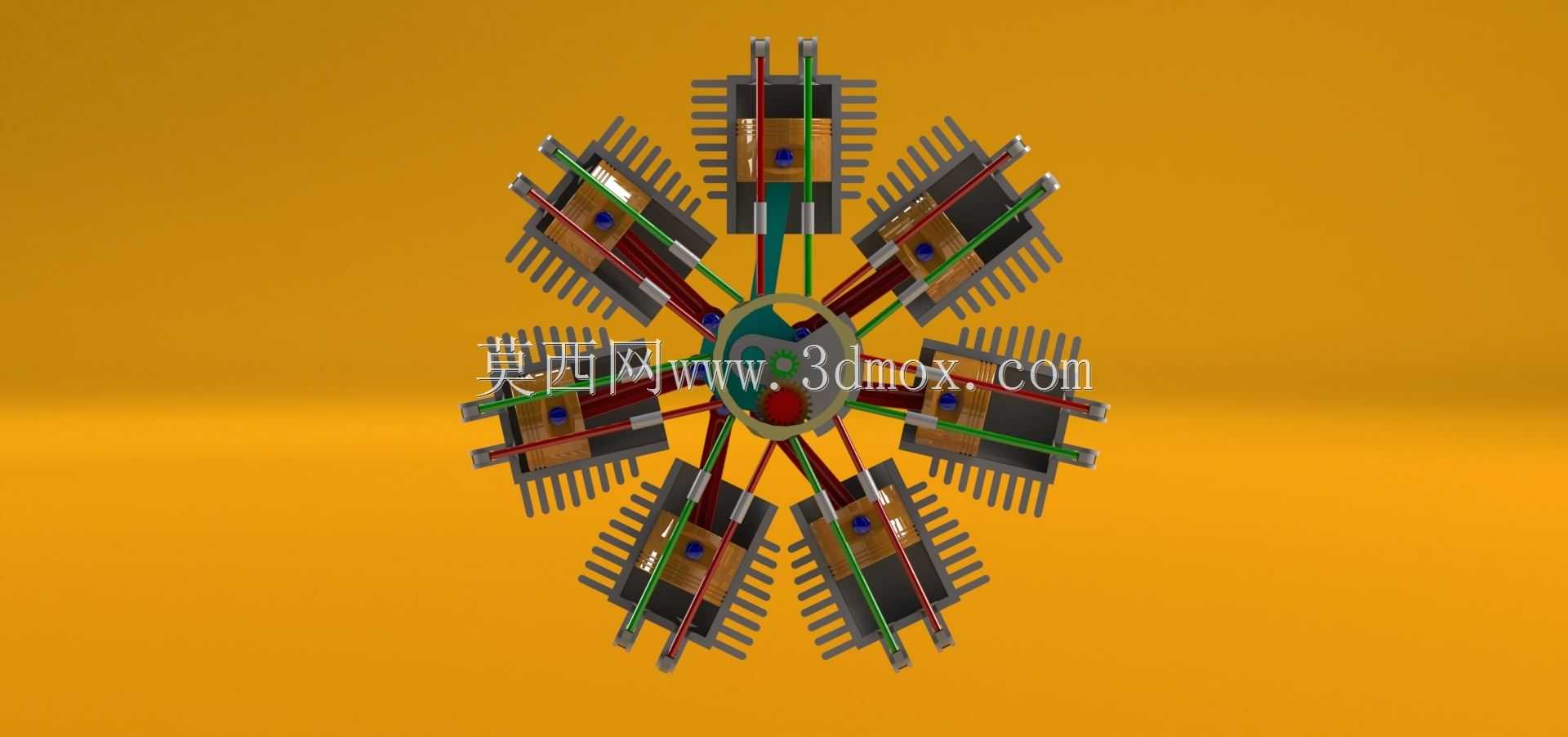

七缸星型径向发动机结构展示

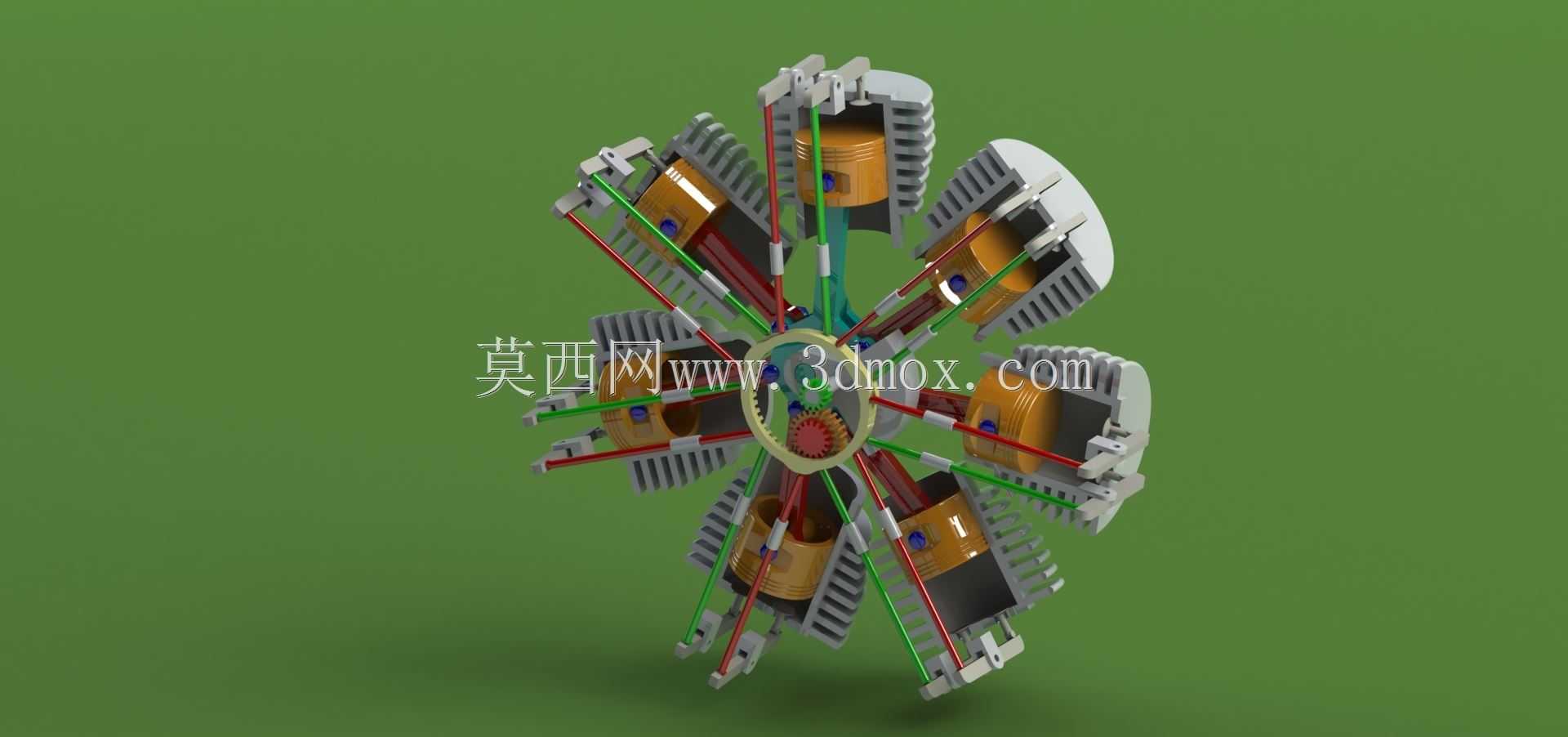

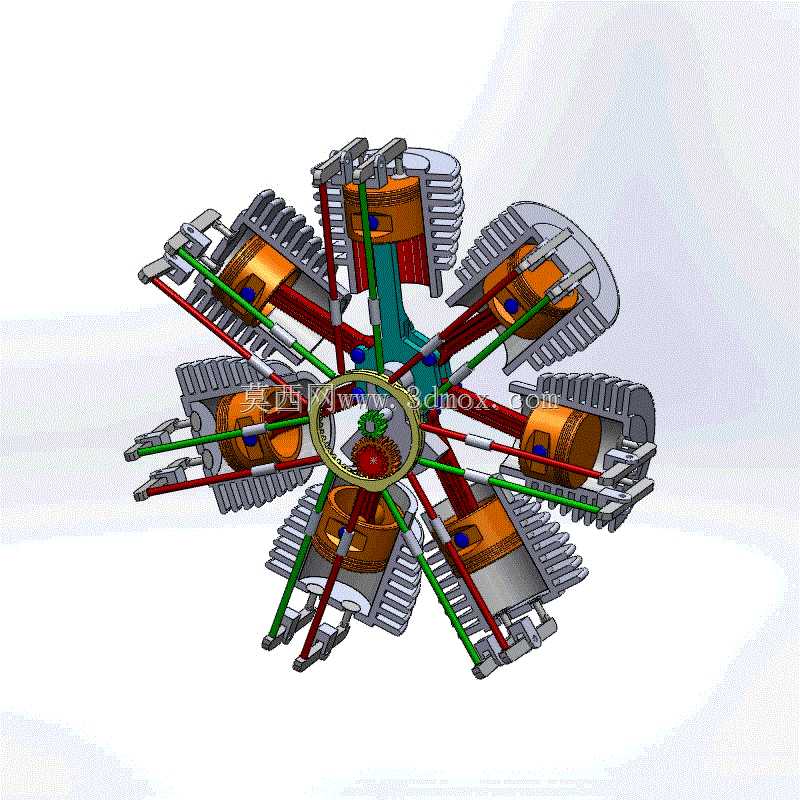

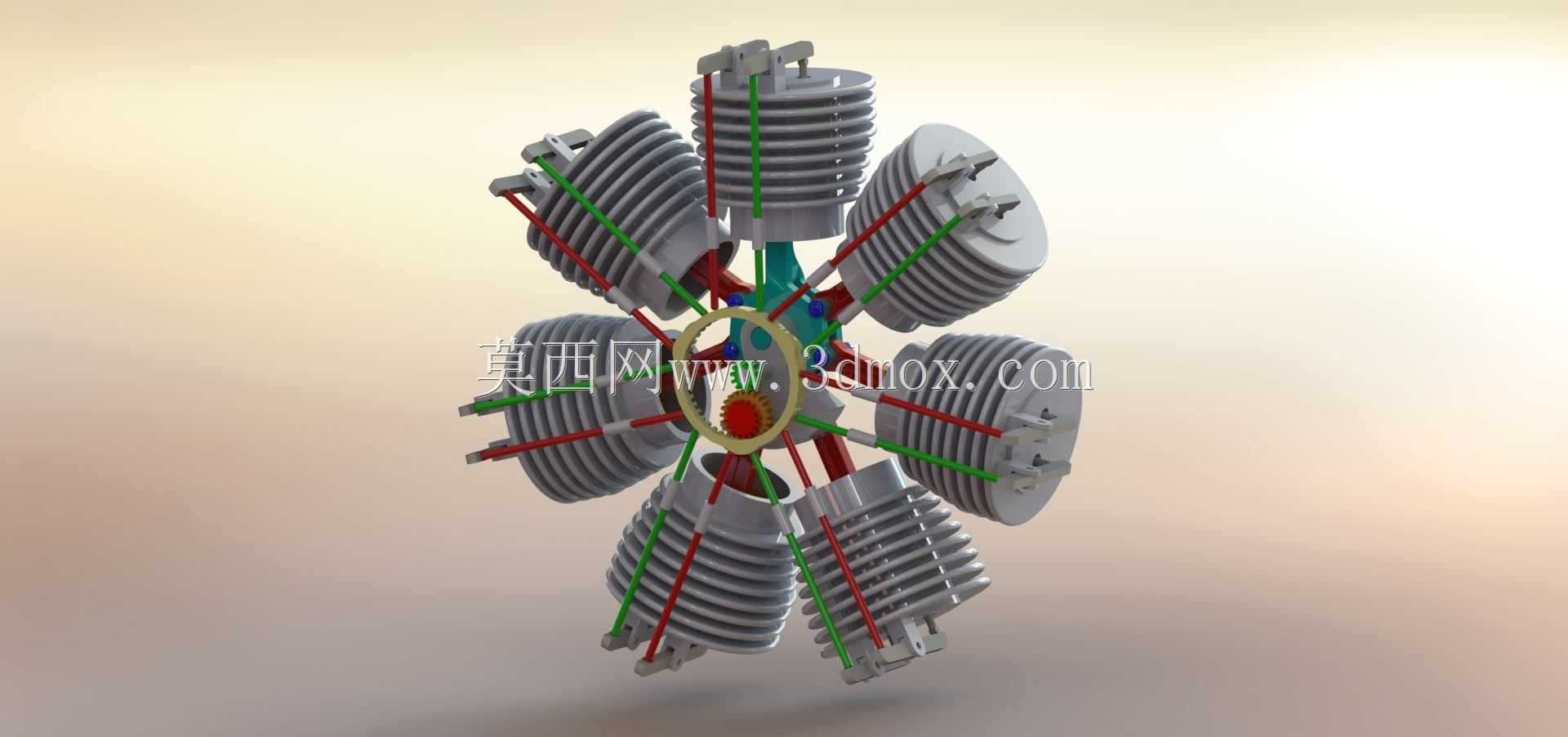

　　这类星型布局的七缸径向动力单元，最早在轻型通航飞机、早期螺旋桨航空器上有大量成熟应用，凭借单曲柄带动多缸做功的紧凑布局，在同排量级别里能做到更短的轴向尺寸，适配机头前置的动力安装需求，相比直列、V型缸体布局，径向排布的缸体可以直接利用迎面气流完成散热，不需要额外布置复杂的水冷管路，在早期轻量化动力场景里可靠性优势十分突出。从结构设计逻辑来看，整套动力单元围绕中心的曲柄转轴做周向均布，七个缸体沿径向呈等角度放射状排列，每个缸体内置独立的活塞组件，通过连杆与中心曲柄销铰接，做功冲程依次错开，保证动力输出的平顺性，避免单缸做功带来的扭矩波动过大问题。设计过程中首先要确认的是各缸的安装夹角，七个缸体沿360度圆周均分，单缸夹角约51.4度，

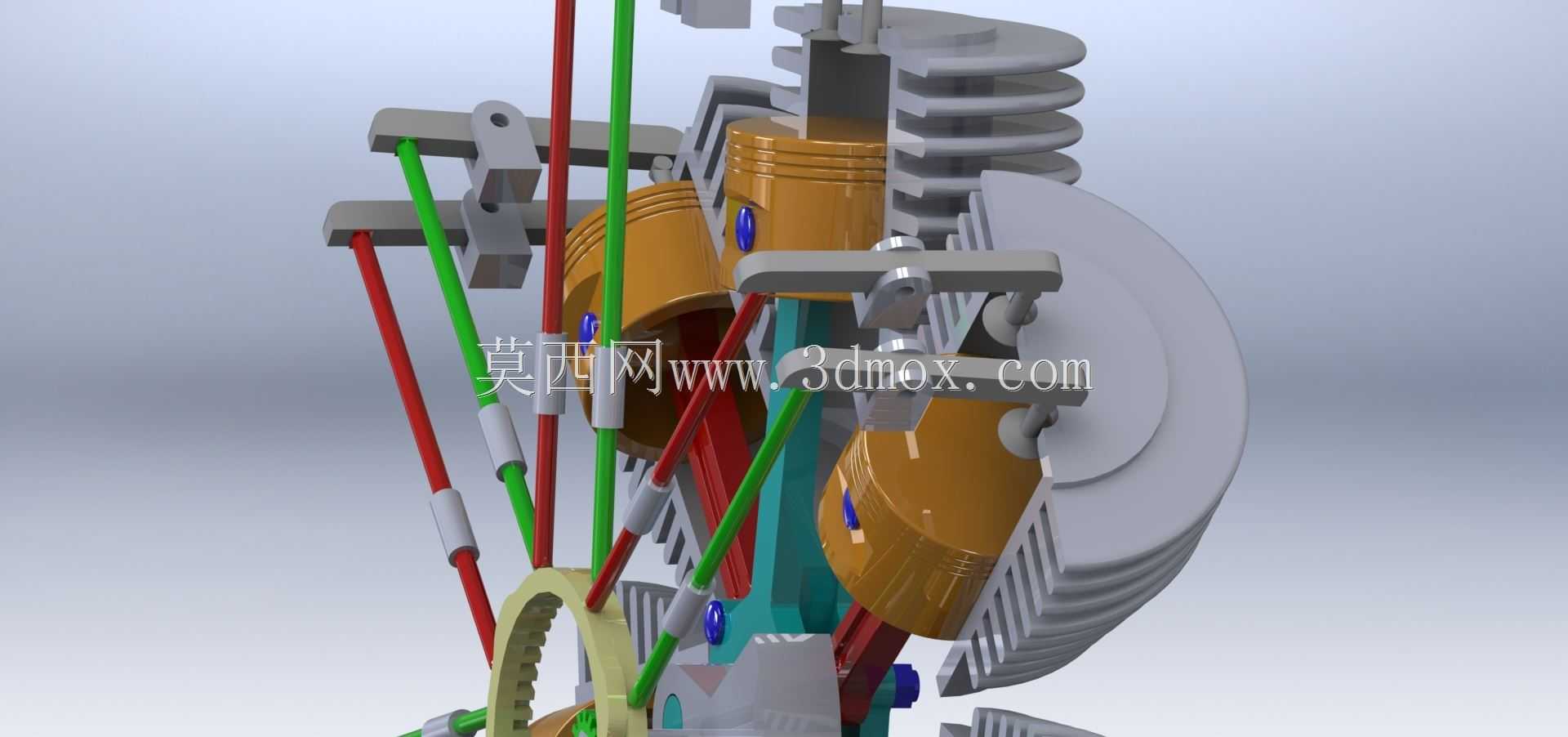

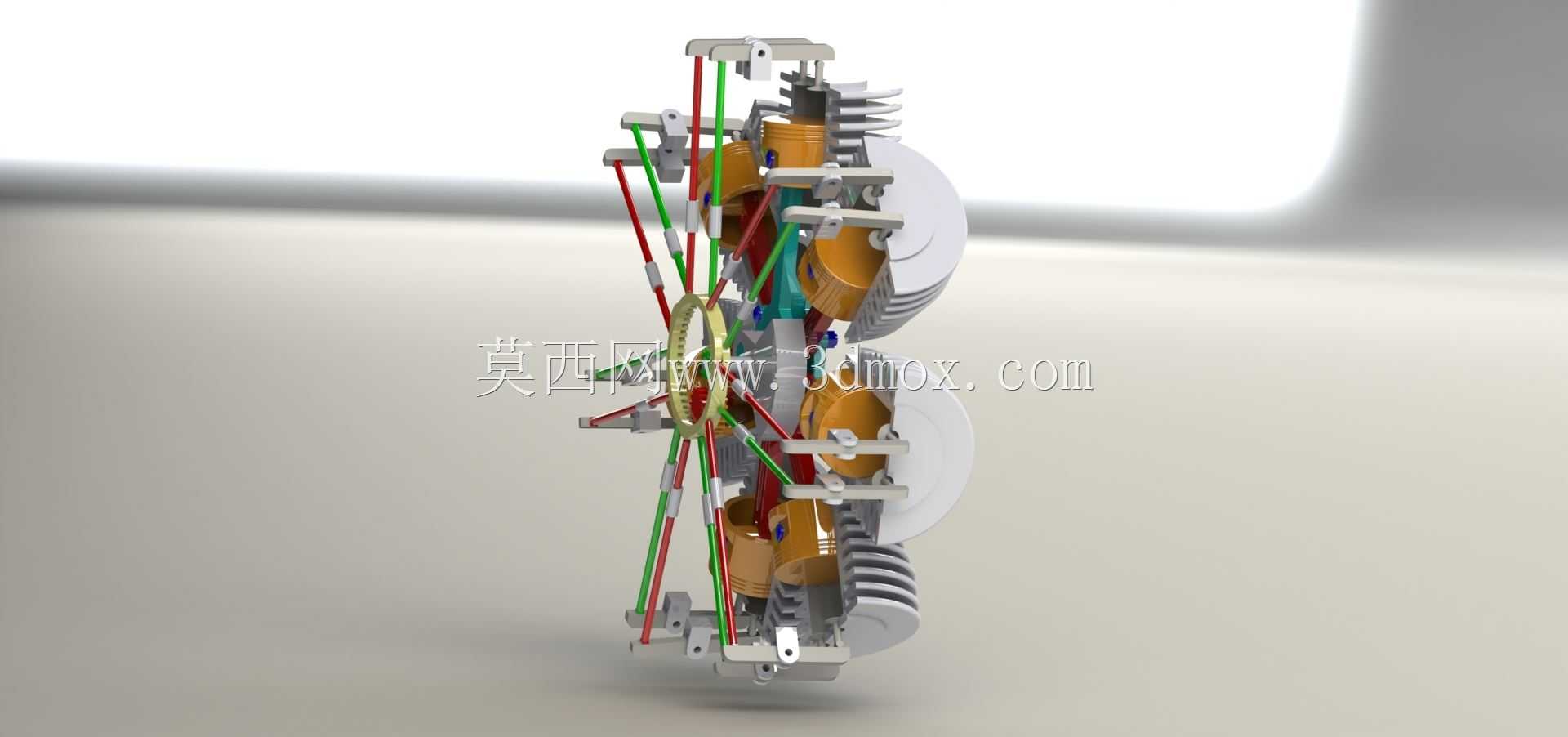

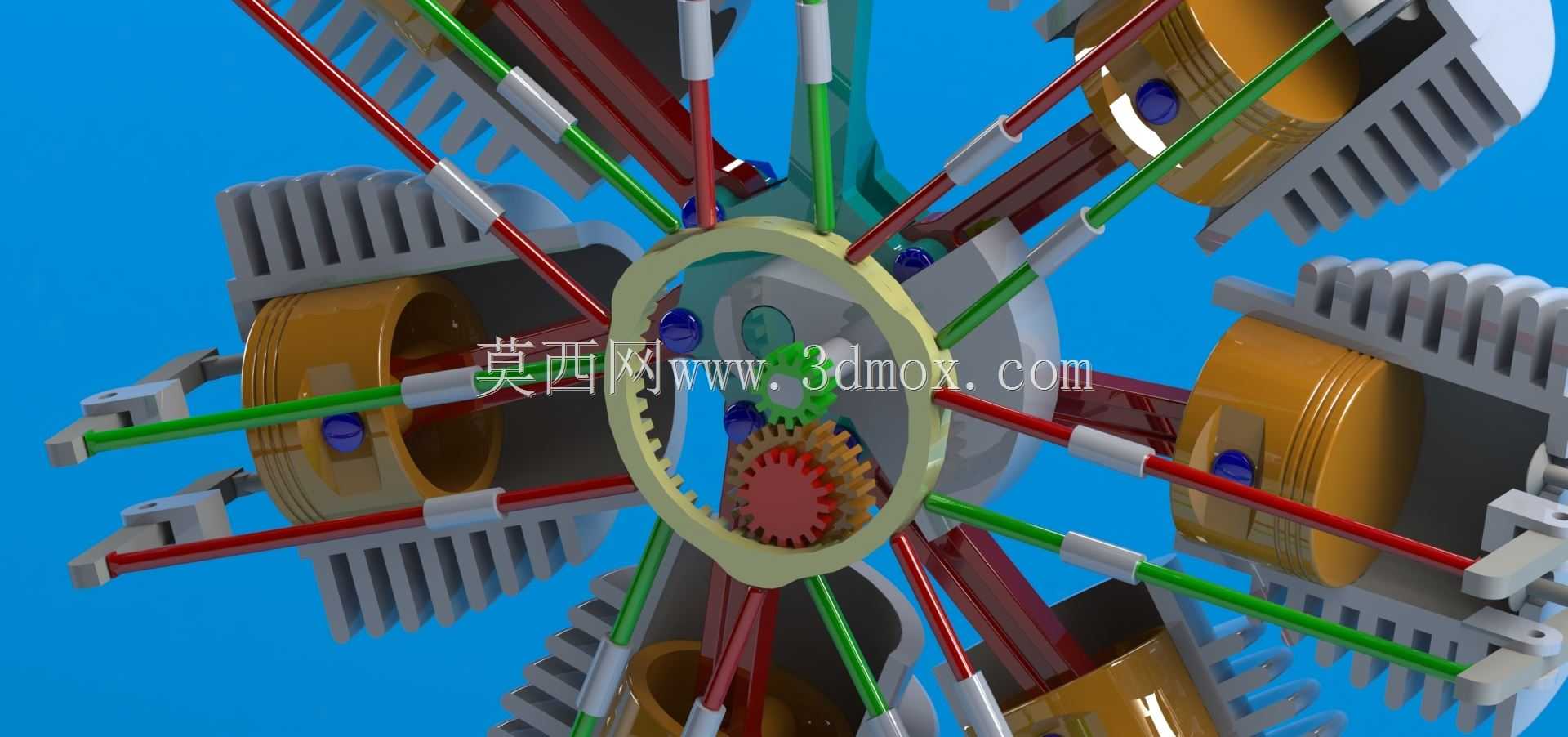

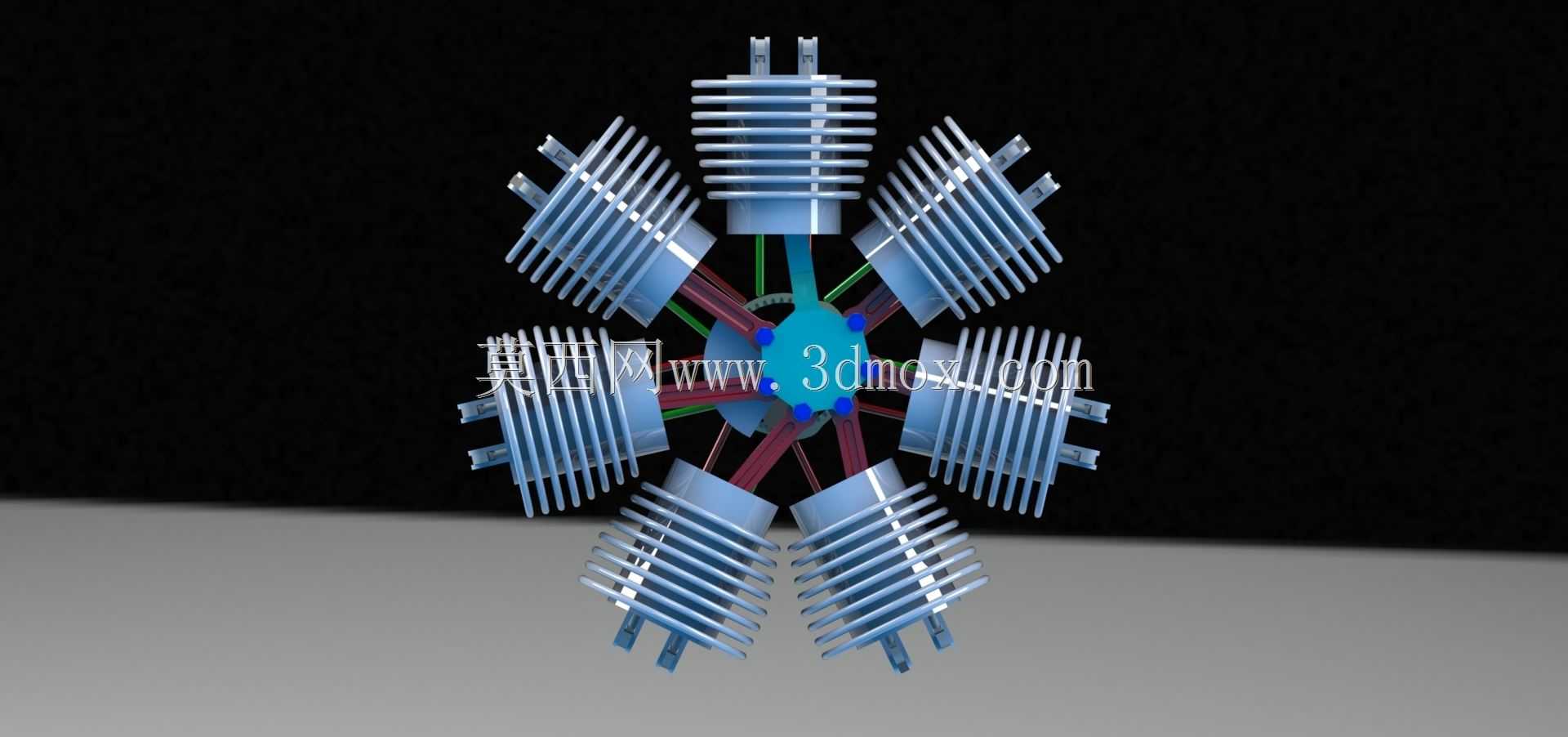

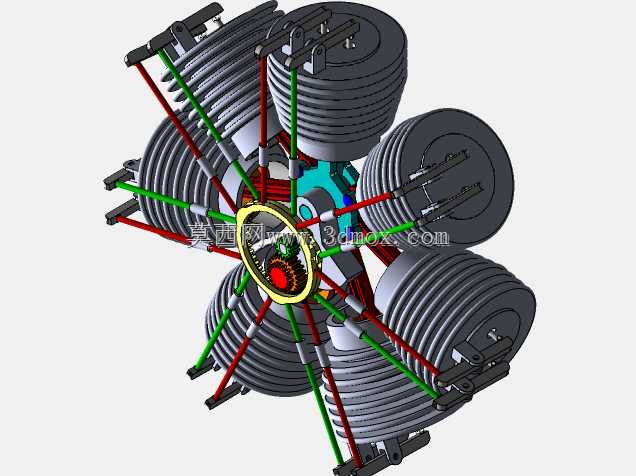

　　这个角度直接决定了各缸做功的点火间隔，要保证相邻缸体做功时不会出现连杆运动干涉，同时要给气门推杆、散热鳍片留出足够的安装空间。从安装边界来看，整套动力单元的径向最大尺寸由缸体长度决定，轴向尺寸仅需覆盖曲柄厚度、连杆摆动行程与前后端盖的安装位，相比同功率的直列发动机轴向长度能缩短60%以上，非常适合对轴向安装空间有严格限制的动力场景。每个缸体外侧都布置了密集的散热鳍片，鳍片的朝向顺着径向气流方向排布，当设备向前运动时，迎面气流可以直接扫过所有缸体的散热表面，不需要额外设置冷却风扇、冷却液管路等附属部件，整体结构重量能得到有效控制。中心的曲柄组件采用单偏心销结构，所有连杆的大端都铰接在同一个曲柄销上，这种设计相比多曲柄销的直列发动机，曲轴的加工难度大幅降低，整体刚性更好，能承受多缸交替做功带来的交变载荷。连杆组件分为主连杆与副连杆，其中一个缸的连杆直接与曲柄销配合作为主连杆，其余六个缸的连杆通过铰接销连接在主连杆的大端凸缘上，这种结构可以保证各活塞的运动行程一致，避免不同连杆带来的冲程偏差。气门驱动机构采用环形布置的凸轮盘结构，凸轮盘随曲轴同步转动，通过沿径向布置的推杆驱动每个缸体的进排气门完成开闭动作，不需要布置复杂的顶置凸轮轴、正时链条等部件，整体驱动结构更加简单可靠，维护时仅需检查推杆间隙即可完成气门调校。在实际应用场景中，这类径向动力单元除了航空领域，也被改装用于小型特种车辆、固定式动力输出设备，在一些需要高功率密度、低维护成本的场景里，

　　这种结构的动力单元相比常规水冷发动机有更强的环境适应能力，不需要担心冷却液泄漏、低温冻裂等问题，在野外无辅助维护的场景下长期运行稳定性更优。设计建模过程中需要重点校核的是连杆运动的干涉边界，当曲柄转动到不同角度时，各连杆的摆动位置不能与相邻缸体、推杆组件发生碰撞，同时要确认活塞在上止点、下止点位置时，与缸盖、曲轴箱的间隙符合设计要求，预留出热膨胀的余量。缸体与中心曲轴箱的连接采用法兰面定位，每个缸体通过周向布置的螺栓固定在曲轴箱的径向安装座上，安装时可以单独拆卸单个缸体进行维护，不需要拆解整个动力单元，现场维护的便捷性很高。曲轴的前后端分别设置动力输出端与附件安装位，前端可以直接连接螺旋桨或者动力输出法兰，后端可以安装启动电机、

　　磁电机等附属部件，所有附件都围绕中心轴布置，不会额外增加径向尺寸。从动力输出特性来看，七缸径向布局的做功间隔更短，每转动约51度就有一个缸体进入做功冲程，相比五缸、九缸的径向发动机，七缸的扭矩波动更小，运转时的振动水平更低，不需要额外加装大质量的平衡块就能保证运转平顺性。散热鳍片的设计上，鳍片的厚度、间距经过匹配，在保证散热面积足够的前提下，不会因为鳍片过密导致气流阻力过大，灰尘、杂物堆积在鳍片间隙里也能通过高速气流直接吹除，长期使用不会因为散热通道堵塞导致缸体过热。活塞组件采用轻量化设计，活塞销的位置偏向做功侧，减少活塞换向时对缸壁的侧向敲击，降低运转噪音与磨损速度，活塞环的布置兼顾密封与刮油需求，保证燃烧室的气密性同时，能合理控制润滑油的消耗量。
