V型六缸汽车发动机缸体总成结构

　　这款V型六缸动力单元的结构设计，首先围绕乘用车高端动力输出场景展开，在纵置后驱、四驱乘用车型以及轻型商用特种车辆的动力舱布局中，V6构型相比直列六缸能大幅缩短轴向安装尺寸，降低动力舱纵向空间占用，同时相比V8构型减少了两组气缸组件，在整机重量、燃油经济性与NVH表现之间取得平衡。从实际用途来看，该结构覆盖了自然吸气与涡轮增压两种进气形式的安装适配边界，缸体采用夹角式布局，两侧气缸呈对称分布，能够平衡活塞往复运动产生的一阶、二阶惯性力，运行时的振动幅度远低于同排量直列四缸机型，适合对运转平顺性有较高要求的乘用车辆、小型公务船舶以及固定式发电机组的动力配套。

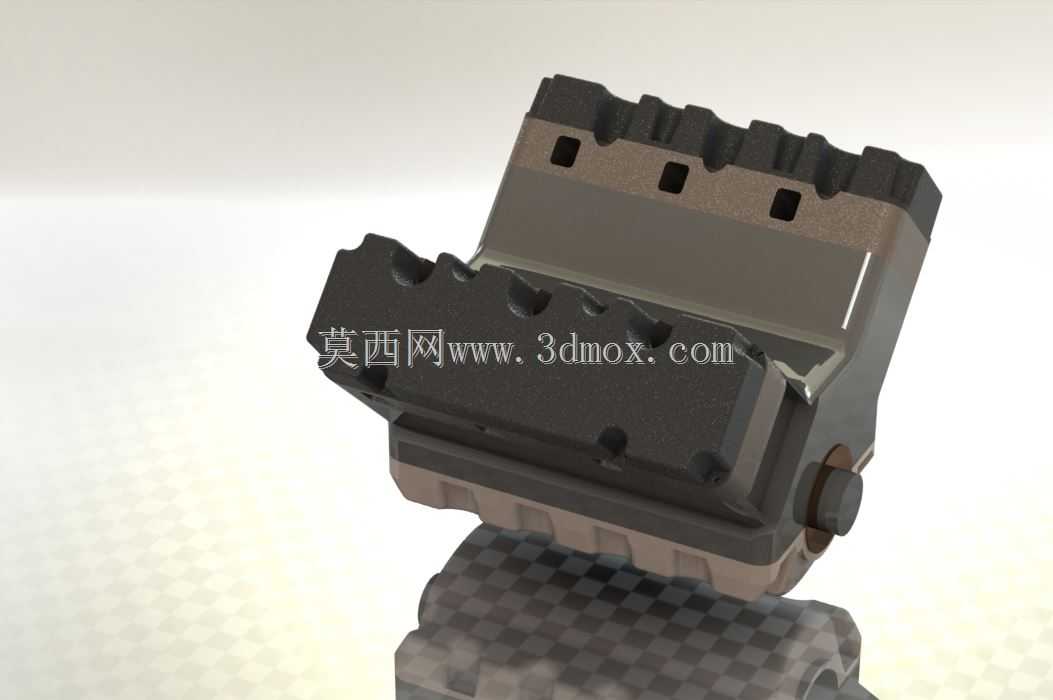

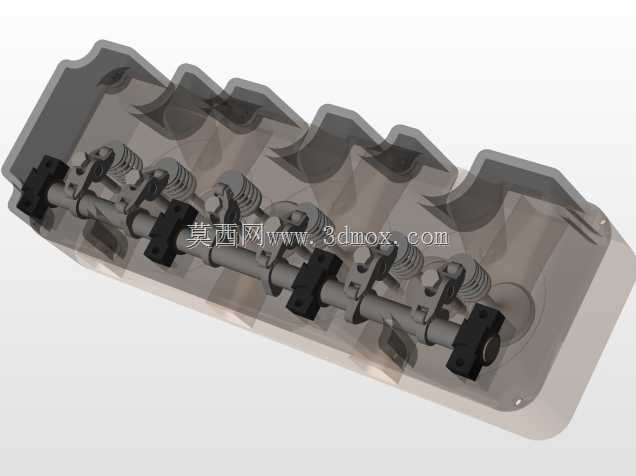

　　设计思路上，首先确定了60度标准气缸夹角，这个角度能够在不额外加装平衡轴的前提下实现惯性力的自平衡，同时兼顾动力舱横向宽度的安装限制，避免夹角过小导致的进气歧管布置空间不足，或是夹角过大带来的整机宽度超标、整车布置困难问题。缸体主体采用上下分体式结构设计，上部为气缸体集成冷却水套与主油道，下部为曲轴箱加强梁，既保证了曲柄连杆机构的安装刚度，又能通过分体结构优化铸造工艺性，降低铸件废品率。气缸盖部分采用集成式排气歧管设计，将排气道整合在缸盖内部，利用冷却液快速降低排气温度，既可以缩短暖机时间，又能降低排气系统周边的热辐射，减少机舱内隔热部件的布置数量。

　　从安装边界来看，整机前端预留了水泵、发电机、空调压缩机、正时链条罩的安装定位面，所有附件安装点均采用凸台加强结构，避免附件运行振动导致的缸体局部应力集中；后端匹配变速器壳体的定位销孔与连接螺栓孔按照通用动力接口尺寸设计，能够适配不同扭矩容量的手动、自动变速器，不需要额外制作转接法兰。油底壳采用湿式结构设计，下部设置有挡油板，在车辆急加速、急减速以及大角度倾斜工况下，能够保证机油泵吸油口始终浸没在机油液面以下，避免润滑系统吸入空气导致的油压异常。进气侧预留了进气歧管、喷油嘴轨、高压油泵的安装位置，能够兼容歧管喷射与缸内直喷两种燃油供给形式，不需要对缸体结构做大幅修改即可完成不同喷油方案的适配。

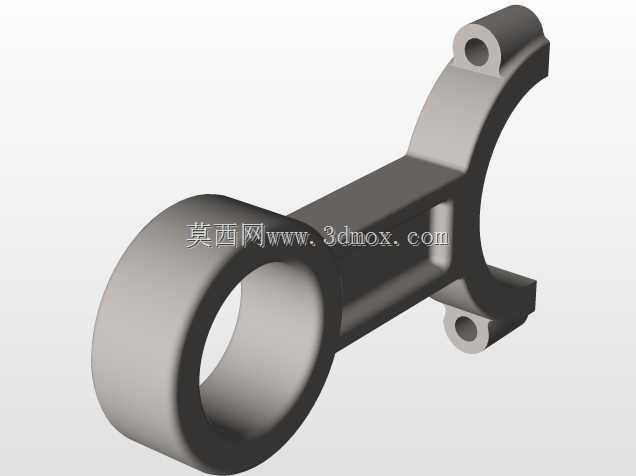

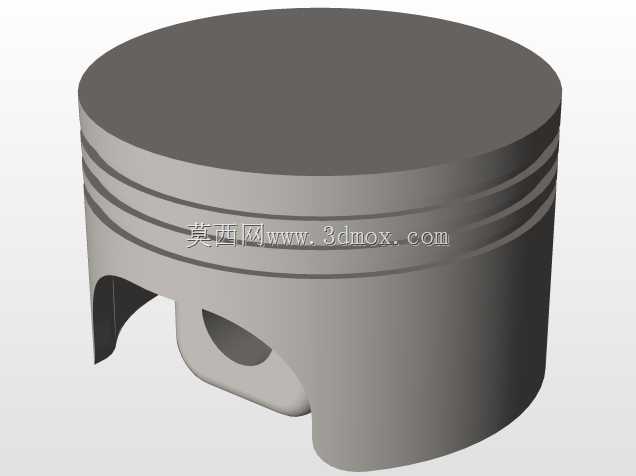

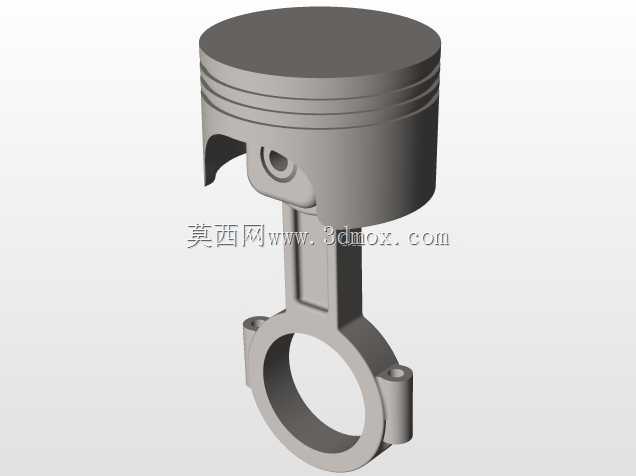

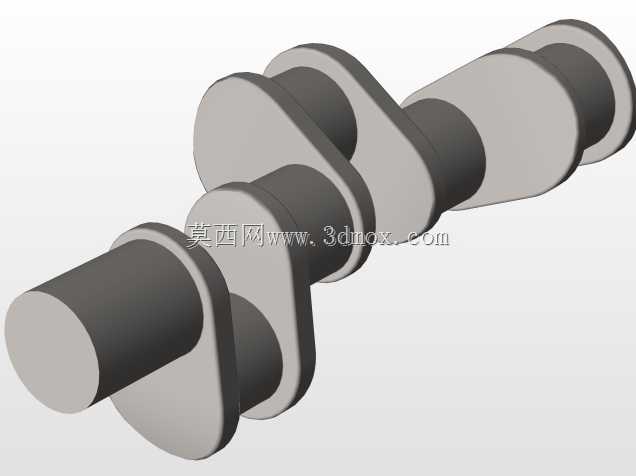

　　功能特性层面，冷却水套采用分层流动设计，气缸上部燃烧室区域采用窄缝高流速设计，强化燃烧室周边的冷却效率，避免爆震发生；气缸下部采用宽流道设计，减少冷却液流动阻力，降低水泵功耗。主油道沿缸体纵向布置，通过分油道向每个曲轴主轴颈、凸轮轴轴颈供给压力机油，同时在缸体与缸盖的连接位置设置有机油节流孔，控制进入缸盖的机油流量，避免过多机油进入气门室导致的机油消耗异常。活塞冷却喷嘴安装在主油道对应位置，当机油压力达到设定阈值时自动开启，向活塞底部喷射机油，降低活塞顶部的热负荷，避免高负荷工况下活塞过热烧蚀。曲柄连杆机构的曲轴采用全支撑设计，每个曲柄销两侧均设置主轴颈，提升曲轴的弯曲刚度，能够承受更高的爆发压力，适配涡轮增压机型的高扭矩输出需求。

　　在实际装配场景中，该结构的所有连接螺栓均按照力矩-转角法的装配要求设计了对应的凸台平面，保证螺栓压紧力均匀分布，避免缸盖、主轴承盖等部件压紧时出现变形。缸体侧面预留了发动机悬置的安装支架定位点，三点式悬置的布置位置经过重心匹配，能够将动力总成的振动最大程度隔离，避免传递到车身影响驾乘舒适性。整机的外部轮廓充分考虑了整车装配的工装操作空间，所有需要定期维护的部件比如机油滤清器、火花塞、点火线圈均布置在易接近的位置，不需要拆解周边大部件即可完成常规维护作业。
