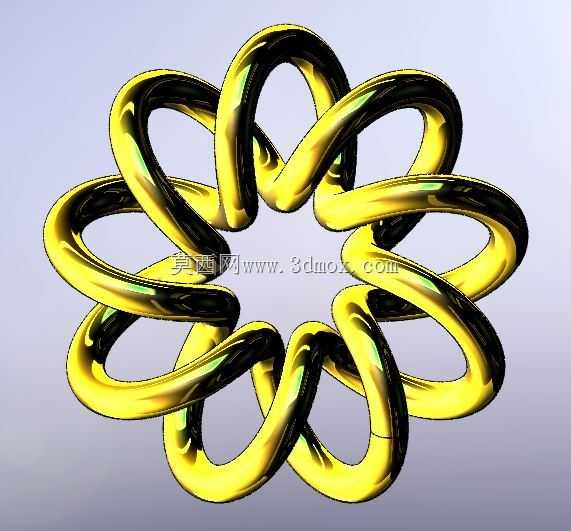

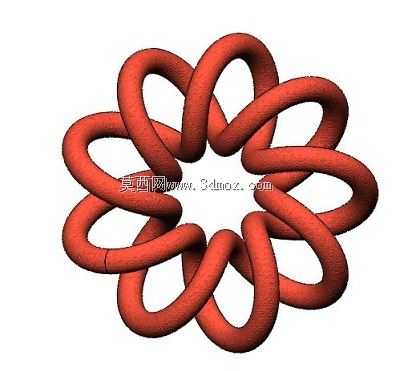

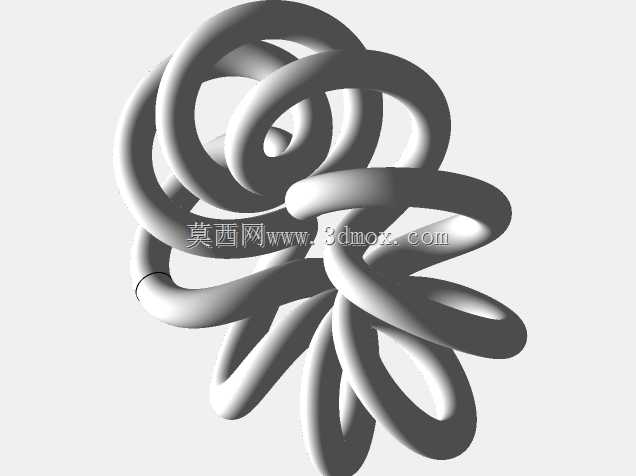

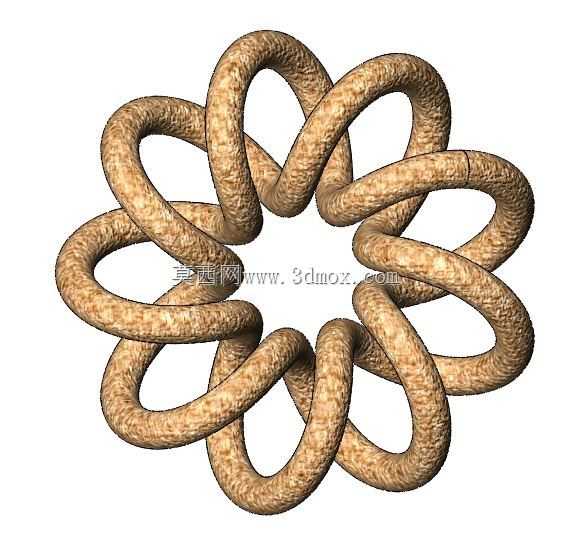

参数化环形交织结立体造型结构

　　这类基于参数方程生成的环形交织立体结构，在工业设计领域的应用场景覆盖多个细分方向，最常见的是作为文创产品的结构原型，比如金属工艺摆件、3D打印装饰件的核心造型，也可作为流体管路排布的拓扑参考，或是特种密封环、弹性缓冲结构的构型验证载体。从结构特性来看，该造型通过连续的空间管状体交织形成闭合环形，没有突兀的棱角与断点，整体曲面过渡顺滑，管体截面保持均匀一致，交织位置的曲面衔接经过连续曲率校验，不会出现应力集中的尖锐折角，在作为承载结构使用时，力流可以沿着连续的管体路径均匀传递，不会在局部形成应力突变点。设计过程中核心是通过参数方程定义空间中心曲线，先确定三个方向的坐标映射关系，x向与y向通过嵌套三角函数形成周向波动的环形轨迹，

　　z向通过独立的三角函数控制轴向的起伏幅度，管体则沿着生成的中心曲线进行等半径扫掠，扫掠过程中需要实时校验相邻管段的间隙，避免出现曲面自交的问题，当调整方程内的频率参数时，中心曲线的交织瓣数、轴向起伏高度都会同步变化，可快速衍生出不同瓣数、不同疏密程度的同系列构型。从安装边界来看，该类结构的外轮廓为规则的回转类环形，最大外圆直径由方程内的常数项与三角函数幅值共同决定，中心预留的通孔直径可通过调整基础半径参数控制，整体轴向厚度与z向函数的幅值直接相关，在实际适配安装场景时，只需要锁定外圆、内孔、轴向厚度三个核心尺寸，就可以匹配不同的安装腔体，不需要对整体交织结构做额外的裁切修改。在实际工程验证环节，

　　这类连续曲面结构需要重点校验两个维度的参数，一是管体交织位置的最小壁厚，由于扫掠过程中相邻管段的距离会随曲线曲率变化，需要保证所有位置的管体壁厚不小于设计阈值，避免在成型后出现局部强度不足的问题；二是整体结构的动平衡特性，由于构型是中心对称的环形结构，只要参数设置合理，质心会落在中心轴线上，在作为旋转类部件的装饰结构或功能结构使用时，不会产生额外的偏心振动。针对不同的应用场景，还可以在基础构型上做针对性调整，比如作为流体管路使用时，可在管体内部预留等径的流道，调整交织角度来控制管路的总长度，进而实现特定的流体阻尼效果；作为弹性缓冲结构使用时，可调整管体的截面直径与交织的压紧量，改变整体结构的轴向与径向刚度，匹配不同的缓冲载荷需求；

　　作为文创摆件原型时，可在曲面表面添加纹理映射的基准面，方便后续做表面蚀纹、镀层等工艺处理。这类参数化生成的结构相比传统手工建模的曲面，最大的优势是构型调整效率极高，只需要修改方程内的几个参数，就可以快速生成一系列拓扑逻辑一致但尺寸、形态不同的结构方案，不需要逐段调整曲面控制点，在做方案迭代时可以大幅缩短建模周期，同时能保证所有衍生方案的曲面质量保持一致，不会出现手动建模常见的曲面曲率不连续、拼接缝隙等问题。在加工适配性方面，该结构既适合通过增材制造工艺直接成型，也可以通过铸造、注塑工艺批量生产，由于整体没有倒扣结构，分模面可以沿着中心环形的对称面设置，脱模时不会出现结构卡滞的问题，针对金属材质的加工需求，还可以将管体拆分为多个分段曲管，加工完成后通过焊接拼接为整体，拼接位置设置在管体交织的隐蔽处，不会影响整体的外观完整性。
