Solidworks面曲线创建环形实体建模教程

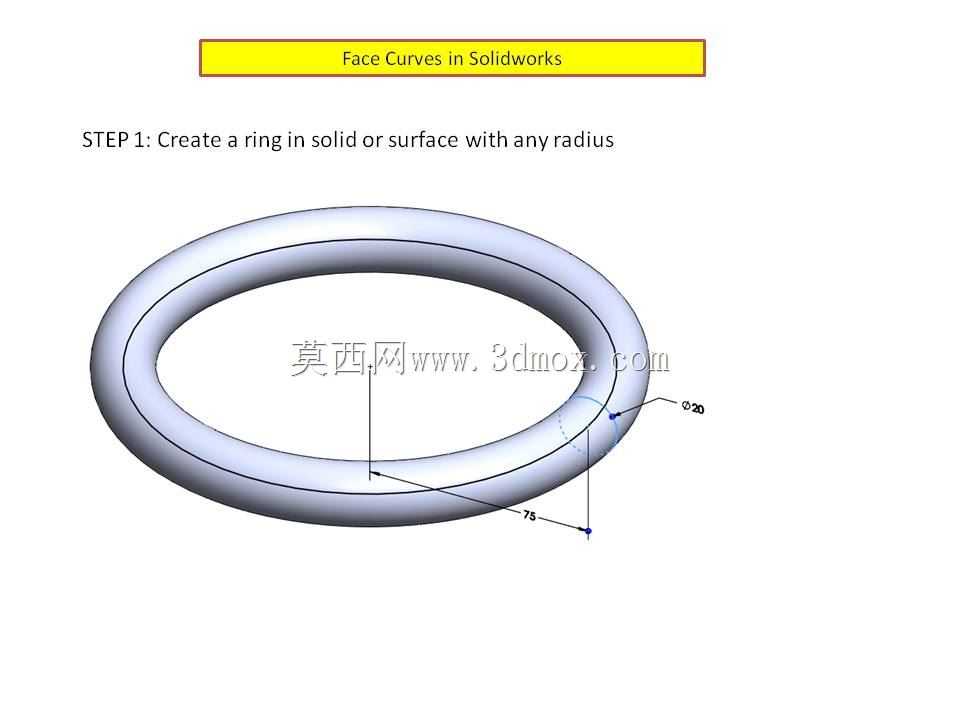

　　在机械结构的三维建模工作中，面曲线是曲面类特征构建的核心基础几何元素，这类几何特征常被用于密封环、导向套、环形导轨等通用机械零部件的前期轮廓搭建，也可作为管路弯折、曲面扫掠路径的参考基准，覆盖液压管路布局、旋转密封件设计、环形传动构件开发等多个工程场景。实际建模过程中，面曲线的生成逻辑直接决定后续曲面特征的光顺度与参数可调整性，不少刚接触三维建模的设计人员容易忽略基础环体的尺寸约束逻辑，导致后续生成的面曲线出现曲率突变、边界无法对齐的问题，直接影响后续实体特征的生成质量。从建模逻辑来看，构建面曲线的第一步是搭建基础环形基体，这个基体既可以是实心环体也可以是曲面环，环体的截面半径与中心轨迹半径需要匹配后续零部件的安装边界：

　　比如用于旋转轴密封的环形件，环体内径需要与轴径保持0.2-0.5mm的过盈配合余量，环体截面直径需要匹配密封槽的深度尺寸，避免安装后出现密封间隙；如果是作为环形导轨的基础轮廓，环体的中心轨迹半径需要匹配设备的回转空间边界，预留出滑块安装的避让距离，防止运动过程中出现结构干涉。在基础环体搭建完成后，面曲线的提取需要依托环体的曲面边界进行，提取过程中要注意约束曲线的曲率连续性，避免出现折线拐点，这类拐点如果存在于扫掠路径中，会导致后续生成的实体特征出现壁厚不均、应力集中的问题，在承受交变载荷的工况下容易出现结构断裂。实际工程应用中，这类基于面曲线生成的环形构件，常被用在回转类设备的密封系统、物料输送的环形轨道、

　　柔性传动的环形带轮基准轮廓等位置，不同工况下对环体的尺寸公差要求存在差异：用于高压密封场景的环体，面曲线的轮廓度公差需要控制在0.02mm以内，保证密封面的贴合度；用于物料输送的环形导轨，面曲线的轨迹公差可以放宽到0.1mm，只要满足滑块的运动顺畅度要求即可。建模过程中还要注意安装边界的预留，比如环形构件如果需要通过螺栓固定在设备基座上，要在环体的对应位置预留凸台与安装孔位，孔位的中心距需要匹配基座的螺纹孔位置，避免出现安装错位；如果是嵌套在其他构件内部的环形件，环体的外轮廓尺寸要比安装腔的内径小0.1-0.3mm，保证装配过程中可以顺利压入，不会出现卡滞。不少设计人员在做这类建模练习时，容易只关注特征的生成步骤，

　　忽略尺寸与实际工况的匹配，导致建出来的模型只能作为视觉展示，无法直接用于工程出图与生产加工，实际上每一步的尺寸约束都要对应实际的装配需求与功能要求，比如环体的截面如果是圆形，要考虑加工时的刀具路径是否可以实现，如果是异形截面，要考虑截面的壁厚是否均匀，避免注塑或铸造过程中出现缩孔缺陷。面曲线作为曲面建模的基础元素，其生成质量还会影响后续曲面缝合、实体加厚等操作的成功率，如果面曲线本身存在断点或者曲率不连续的问题，后续加厚时很容易出现特征失败，或者生成的实体出现局部壁厚过薄的问题，无法满足结构强度要求。在做参数化设计时，还可以将环体的中心半径、截面半径设置为可调整参数，后续同系列不同规格的环形构件只需要修改对应参数就可以快速生成模型，大幅提升同系列产品的设计效率，比如不同轴径的密封环，只需要调整环体内径与截面尺寸，就可以快速完成系列化模型的搭建，不需要重复进行草图绘制与特征生成操作。
