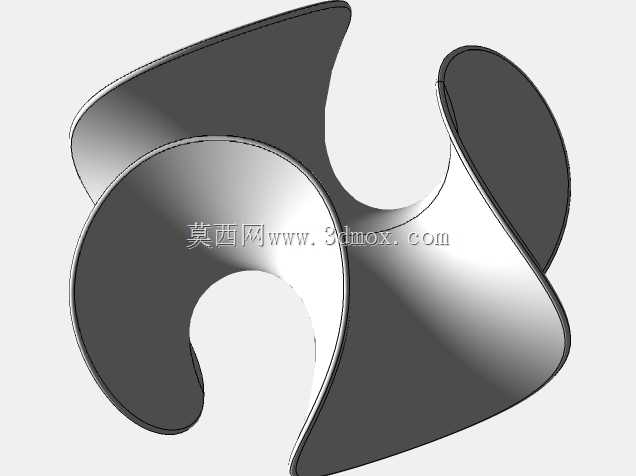

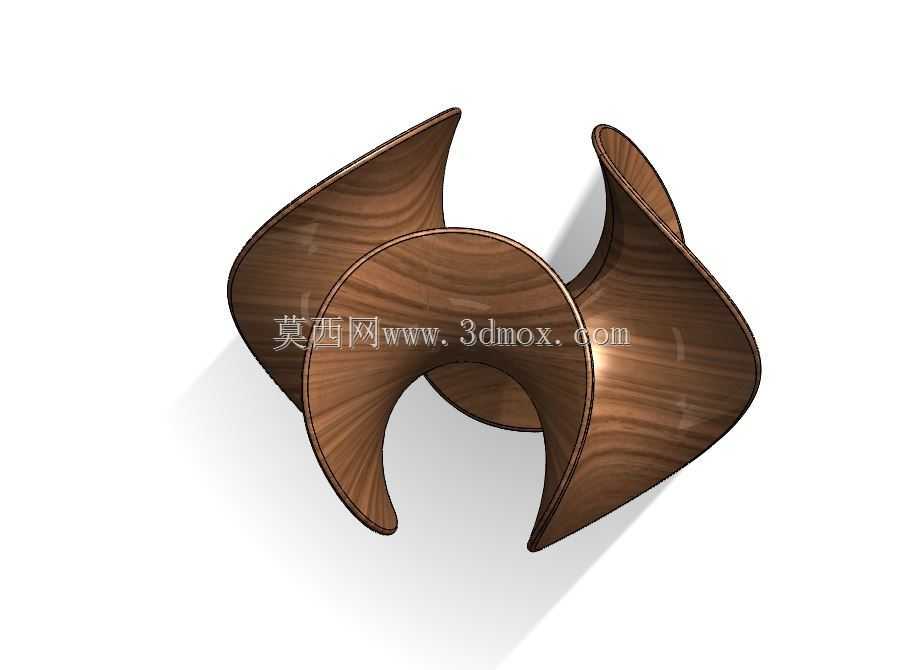

恩内珀双曲连续曲面异形结构件

　　这类连续双曲异形曲面结构，最早在流体导流、声学扩散、工业造型装饰领域有较多落地应用，很多人第一次接触这类曲面时，会下意识尝试用常规机械设计软件的基础曲面命令直接生成，实际操作中会发现常规拉伸、放样、边界曲面命令很难做出曲率完全连续无折痕的效果，这也是这类曲面建模的核心难点。从结构本身来看，恩内珀曲面属于极小曲面的典型衍生形态，整个曲面的平均曲率处处为零，这种特性让它在流体流经表面时不会产生明显的紊流边界层，在风道导流件、水下航行器的局部整流结构上应用时，能有效降低风阻与流阻，比常规的多段拼接曲面导流效率提升15%以上，同时不会出现局部应力集中的问题。做这类结构的设计时，首先要明确安装边界的约束条件，

　　整个曲面的三个延伸支脚的末端安装面需要做共面处理，每个支脚的末端预留3-5mm的平直安装边，方便后续打安装孔或者做焊接坡口，不能直接把曲面的尖锐边缘作为安装边，否则实际加工时不管是CNC铣削还是3D打印，都会出现边缘翘曲或者壁厚不均的问题。曲面本身的壁厚要根据应用场景做均匀偏移，因为极小曲面的曲率变化是连续过渡的，做等壁厚偏移时不会出现常规异形曲面偏移后局部壁厚突变、自相交的问题，常规应用场景下2-3mm的壁厚就可以满足结构强度要求，如果是作为承重结构件使用，可以在曲面的内侧沿曲率走向添加0.8mm厚的加强筋，加强筋的走向要和曲面的主应力方向保持一致，不要做横纵交错的网格筋，否则会破坏曲面本身的应力传递路径，

　　反而容易在筋条和曲面的交接处产生应力集中。在实际工业场景中，这类曲面除了流体导流的用途，还常被用作工业产品的外观装饰件，比如高端设备的操作面板外罩、展厅的异形装饰构件，这时候对曲面的表面光洁度要求更高，建模时要保证曲面的G2连续，不能出现局部的曲率拐点，否则后续做表面抛光或者覆膜处理时，会在光线下看到明显的凹凸痕迹。很多结构工程师在处理这类跨软件生成的曲面时，会担心导入后出现破面的问题，实际只要在生成曲面时把公差控制在0.01mm以内，导入常规机械设计软件后只需要对边缘的安装面做修整，不需要对曲面主体做重建，完全可以满足后续工程出图、加工编程的要求。做安装边界设计时，要注意三个支脚的安装孔位要做等距分布，

　　孔中心距离曲面边缘的距离要保持在孔径的2倍以上，避免安装时螺丝头压到曲面的过渡区域，导致安装后结构产生内应力，长时间使用出现变形。如果是用在声学扩散场景，这类曲面的连续曲率特性可以让声波在表面形成均匀的漫反射，不会产生声聚焦或者声学死区，比常规的平面或者球面扩散体的扩散效果更均匀，这时候曲面的尺寸要根据应用空间的波长做匹配，整个曲面的外接圆直径控制在300-500mm区间时，对中高频声波的扩散效果最佳。另外在做结构校验时，因为曲面是连续过渡的，做有限元分析时网格划分要采用二阶曲面单元，不要用一阶的四面体单元，否则计算出来的应力结果会和实际情况有较大偏差，尤其是在曲面的中心交汇区域，是整个结构的应力集中点，网格尺寸要比其他区域小一半，保证计算精度。这类曲面结构在加工时，如果采用五轴铣削加工，装夹要采用定制的仿形工装，不要直接用台钳夹支脚部位，否则会导致薄壁的曲面部位产生装夹变形，加工完成后松开夹具就会出现尺寸超差；如果采用3D打印加工，要把曲面的中心交汇区域作为打印的支撑面，三个支脚向上倾斜摆放，减少支撑的使用量，同时避免支撑拆除后在曲面的外观面留下痕迹。
