圆形有机塑料外壳结构设计方案

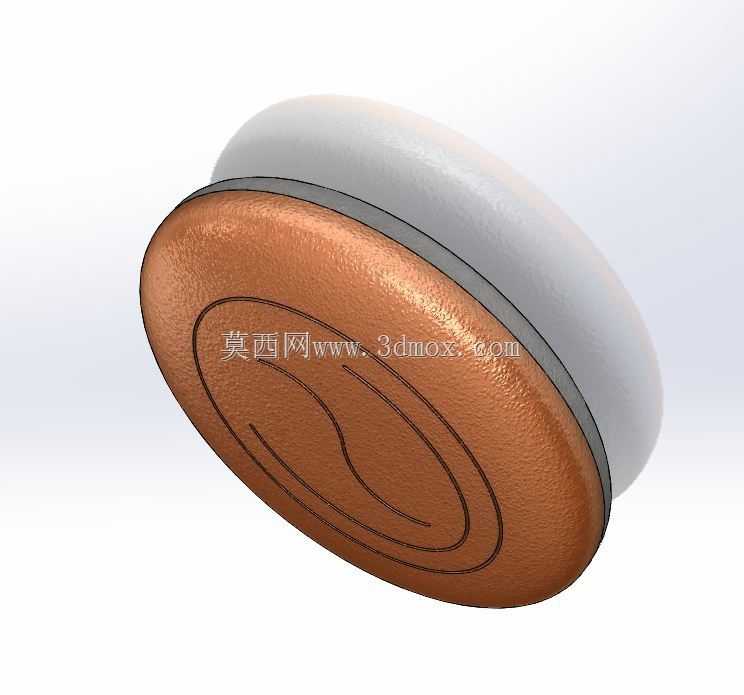

　　这款圆形有机塑料外壳，在日常小型消费电子、便携检测设备的外置防护结构中应用十分广泛，不少手持类小型检测仪器、桌面型迷你文创产品、随身便携的健康监测小设备，都会选用这类曲面圆润的壳体作为外部防护结构，避免尖锐棱角在携带、使用过程中剐蹭衣物或者磕碰人体，同时曲面造型也能更好地分散外部冲击载荷，降低摔落时壳体开裂的风险。从实际使用场景来看，这类壳体常作为设备的上盖或者整体包覆外壳，内部需要预留PCB板安装位、电池仓空间以及功能按键的避让区域，设计过程中首先要考虑的是壳体的壁厚均匀性，有机塑料注塑成型时，壁厚差过大会导致局部缩痕、翘曲变形，这款壳体整体壁厚控制在1.8mm-2.2mm区间，边缘配合位置做了0.3mm的止口错位结构，

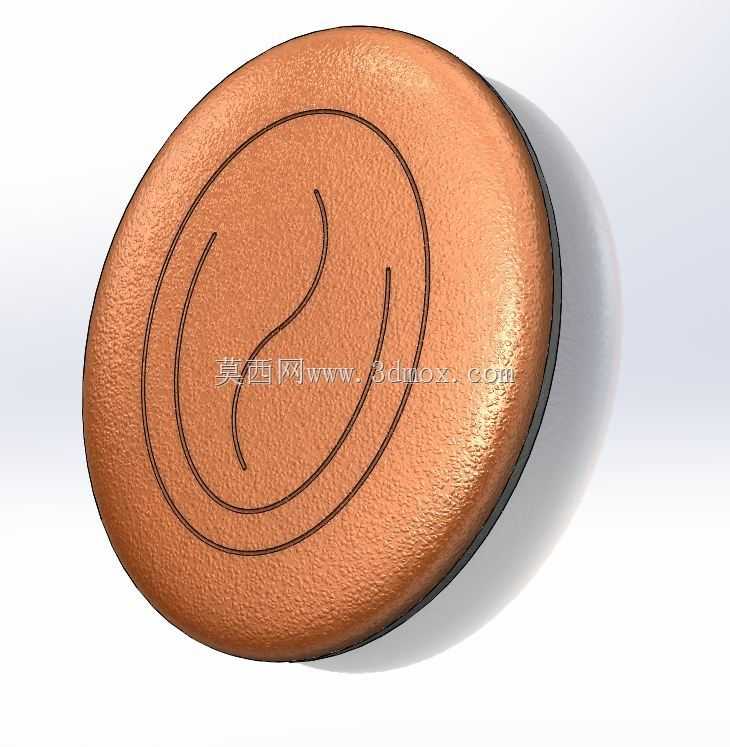

　　上下壳装配时可以直接扣合定位，不需要额外增加定位柱就能保证装配后的同轴度，减少后续组装工序的对位调整时间。壳体表面的双圈环形凹槽加中心曲线的造型，并非单纯的装饰设计，实际使用中这个凹槽结构可以提升壳体的表面结构刚度，薄壳结构受径向压力时，环形加强筋的作用可以让壳体的抗形变能力提升30%以上，同时凹槽区域可以预留丝印、贴膜的定位边界，后续做产品标识、品牌logo印刷时不需要额外做治具定位，直接沿着凹槽边界贴附即可，大幅提升后处理工序的效率。从安装边界来看，这款圆形壳体的外圆直径控制在85mm，整体壳身高度12mm，内部有效容纳空间的直径为78mm，深度10mm，足够容纳常规的圆形PCB板、纽扣电池组以及小型传感元件，壳体边缘做了R2.

　　5的圆角过渡，注塑成型时可以避免应力集中导致的边角开裂，同时手持接触时的触感也更柔和，不会有硌手的问题。设计过程中特意将壳体的分型面设置在壳体侧面的最大轮廓线上，注塑模具开模时可以直接沿轴向脱模，不需要做复杂的侧向抽芯结构，能有效降低模具的加工成本，同时分型线位置做了0.1mm的溢料槽设计，即使注塑过程中产生少量飞边，也会集中在溢料槽位置，后续只需要简单的滚磨处理就能去除，不需要人工逐个修边，适配大批量注塑生产的工艺要求。壳体背面预留了3个均匀分布的螺丝柱位置，螺丝柱内径2.2mm，外径4.5mm，柱高8mm，柱根位置做了R0.8的圆角过渡，避免螺丝柱根部应力集中导致的断裂，上下壳装配时用3颗M2的自攻螺丝就能完成紧固，

　　装配后的壳体接缝间隙可以控制在0.1mm以内，满足日常消费类电子产品的外观间隙要求。考虑到有机塑料的材质特性，壳体表面做了细皮纹处理，既可以掩盖注塑过程中可能产生的轻微流痕、熔接痕，也能提升使用时的防滑性能，手上有少量汗液时也不会轻易打滑脱落。在结构强度验证阶段，这类壳体需要通过1米高度的自由跌落测试，六个面分别跌落至水泥地面无开裂、卡扣无松脱，这款壳体的曲面造型可以让跌落时的冲击力沿着曲面均匀分散，不会在局部位置产生应力集中点，相比方形壳体的抗跌落性能有明显优势。另外壳体的环形凹槽位置还可以预留防滑圈的安装位，如果产品有更高的防滑需求，可以在凹槽内套入硅胶防滑圈，不需要修改壳体主体模具就能实现功能拓展，适配不同定位的产品需求。对于结构设计从业者来说，这类小型塑料外壳的设计核心是平衡外观造型、结构强度、注塑工艺性以及装配效率四个维度的需求，不能单纯追求外观造型而忽略工艺可行性，也不能只考虑成本而牺牲使用体验，这款壳体的设计在这几个维度做了比较均衡的取舍，没有多余的复杂结构，所有造型特征都兼顾了功能实用性，不管是作为小型电子产品的外置外壳，还是作为工业小型传感器的防护壳体，都能满足使用要求，内部空间的规整度也方便后续工程师根据具体产品需求做内部结构的微调，不需要对主体外壳做大幅修改就能适配不同的内部元器件布局。
