环形交错螺旋结构创意机械构件

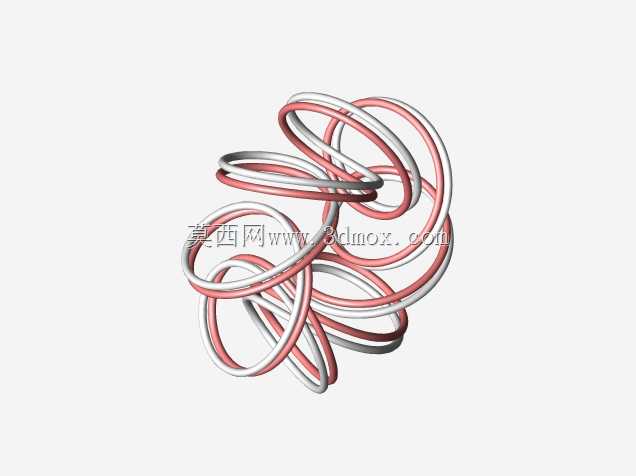

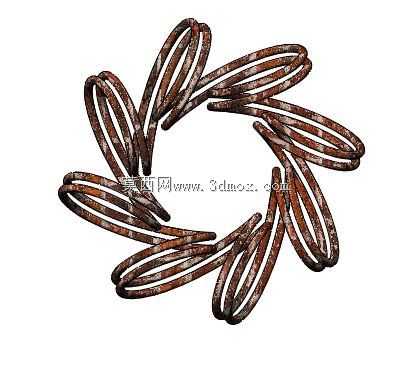

　　这类环形交错螺旋构件，常应用在需要特殊弹性形变、均匀周向支撑的机械场景中，比如特种缓冲装置的核心形变单元、柔性传动的中间连接部件，或是需要实现周向均匀张紧的工装夹具内部支撑结构。从结构特性来看，多组螺旋单元沿环形轨迹均匀排布，每组螺旋自身具备独立的弹性形变能力，同时相邻螺旋段在空间上交错嵌合，不会出现运动干涉，当环形整体承受径向压力时，每个螺旋单元会同步产生压缩形变，将外力均匀分散到整个环体上，避免局部应力集中导致的结构失效。

　　设计这类结构时，首先要确定环形的基准中径，这个尺寸直接决定了构件的安装边界，需要匹配安装位置的环形腔体尺寸，预留足够的形变余量，避免压缩过程中构件外边缘触碰腔体壁。其次要核算单组螺旋的螺距、圈数以及截面尺寸，螺旋的截面直径直接影响单个单元的刚度，螺距越大，单元的可形变量越大，但整体支撑刚度会相应降低，需要根据实际工况的载荷大小调整参数，确保在额定载荷下形变量处于设计区间内，不会出现塑性变形。排布螺旋单元时，要保证每个单元的起始角度均匀分布，相邻单元的螺旋旋向可以根据受力需求做差异化设计，避免所有单元同向形变时出现整体扭转的问题，交错的空间位置需要反复校验，确保在最大压缩行程下，相邻螺旋段之间保留至少0.2倍截面直径的间隙，防止摩擦损耗。

　　从实际使用场景来看，这类结构替代传统的整圈弹簧时，具备更均匀的周向支撑力，不会出现普通弹簧受压后侧向偏移的问题，在一些精密仪器的减震工位、特种密封结构的支撑环，或是柔性关节的复位构件中都能适配。建模过程中需要先绘制环形的中心引导线，再沿引导线阵列单组螺旋的路径，通过扫掠生成实体后，对所有交接位置做圆角过渡，避免应力集中在连接处，圆角半径通常取截面直径的0.15到0.2倍，既不会影响整体结构尺寸，也能有效降低连接处的应力峰值。构件的表面处理可以根据使用环境选择，常规工业环境下做氧化防锈处理即可，如果是在腐蚀工况下使用，还需要调整材质并做对应的防腐涂层，安装时需要将构件整体嵌入对应的环形槽内，槽的深度要匹配构件自由状态下的轴向厚度，确保受压时构件有足够的形变空间，不会被槽体限制行程。
