带安装法兰的管道对接连接构件

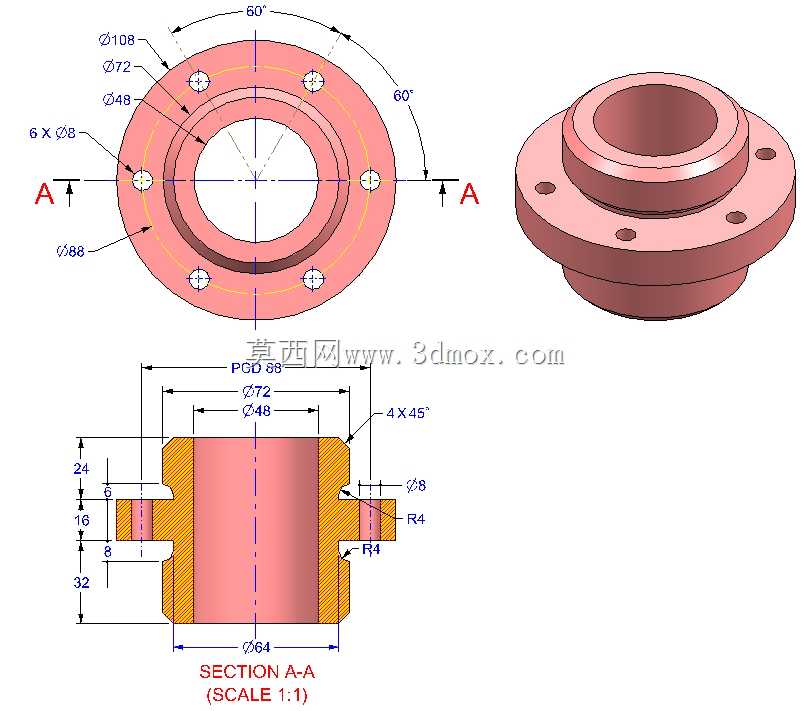

　　在流体输送管路系统的搭建与改造作业中，这类带一体式安装法兰的对接构件是管路衔接环节的核心基础零件，日常在市政给排水管网布设、工业生产车间工艺管路装配、化工介质输送管线改造、暖通空调循环水管道安装等场景都有大量应用，主要承担两段同管径管道的刚性对接功能，同时通过法兰盘上的均布安装孔实现构件与安装基面、或者配对法兰的可靠固定，避免管路运行过程中因为介质压力波动、设备运行振动出现接口松脱、介质渗漏的问题。从结构设计逻辑来看，这类构件采用中间大直径法兰盘、两端延伸等径直筒段的对称式结构，中间法兰盘的厚度根据管路公称压力等级做匹配设计，法兰盘上的安装孔沿圆周方向均匀分布，孔位的中心圆直径、孔径大小都和常规配对法兰的安装尺寸做了适配，现场安装时不需要额外做孔位配钻加工，直接穿入对应规格的螺栓配合密封垫片就能完成紧固，能大幅缩短现场管路装配的作业时长。两端的直筒段长度经过合理核算，既能够保证管道插入或者套接之后有足够的配合长度，保障连接后的同轴度，也不会因为筒段过长造成安装空间的浪费，同时直筒段的内外径尺寸公差按照管路配合的常规精度要求设定，和标准规格的管道配合时间隙控制在合理范围，既方便现场装配对位，也能为后续的密封焊接、或者密封圈安装预留足够的操作空间。在实际选型应用过程中，需要重点关注构件的安装边界尺寸：首先是中间法兰盘的最大外径，这个尺寸决定了安装位置需要预留的径向操作空间，尤其是在管路排布密集的车间内部、或者设备内部的狭小走管空间里，

　　法兰外径过大会直接导致周边管路无法正常排布，甚至出现安装工具无法伸入拧紧螺栓的问题；其次是构件的总轴向长度，这个参数直接影响两段待连接管道的预留间距，前期管路排布时如果没有提前核算这个尺寸，现场很容易出现管道预留长度过长或者过短，需要二次切割调整管道的情况，额外增加施工工作量；另外法兰盘上安装孔的数量、单孔直径、孔位中心圆直径这几个参数，必须和现场配对的法兰、或者安装基面的预留孔位完全匹配，否则会出现螺栓无法穿入、对接错位的问题。从结构强度设计的角度，这类构件在法兰盘和两端直筒段的衔接位置做了圆弧过渡处理，避免直角衔接造成的应力集中问题，因为管路运行过程中，除了内部介质带来的静压力，还会承受管路热胀冷缩产生的轴向应力、

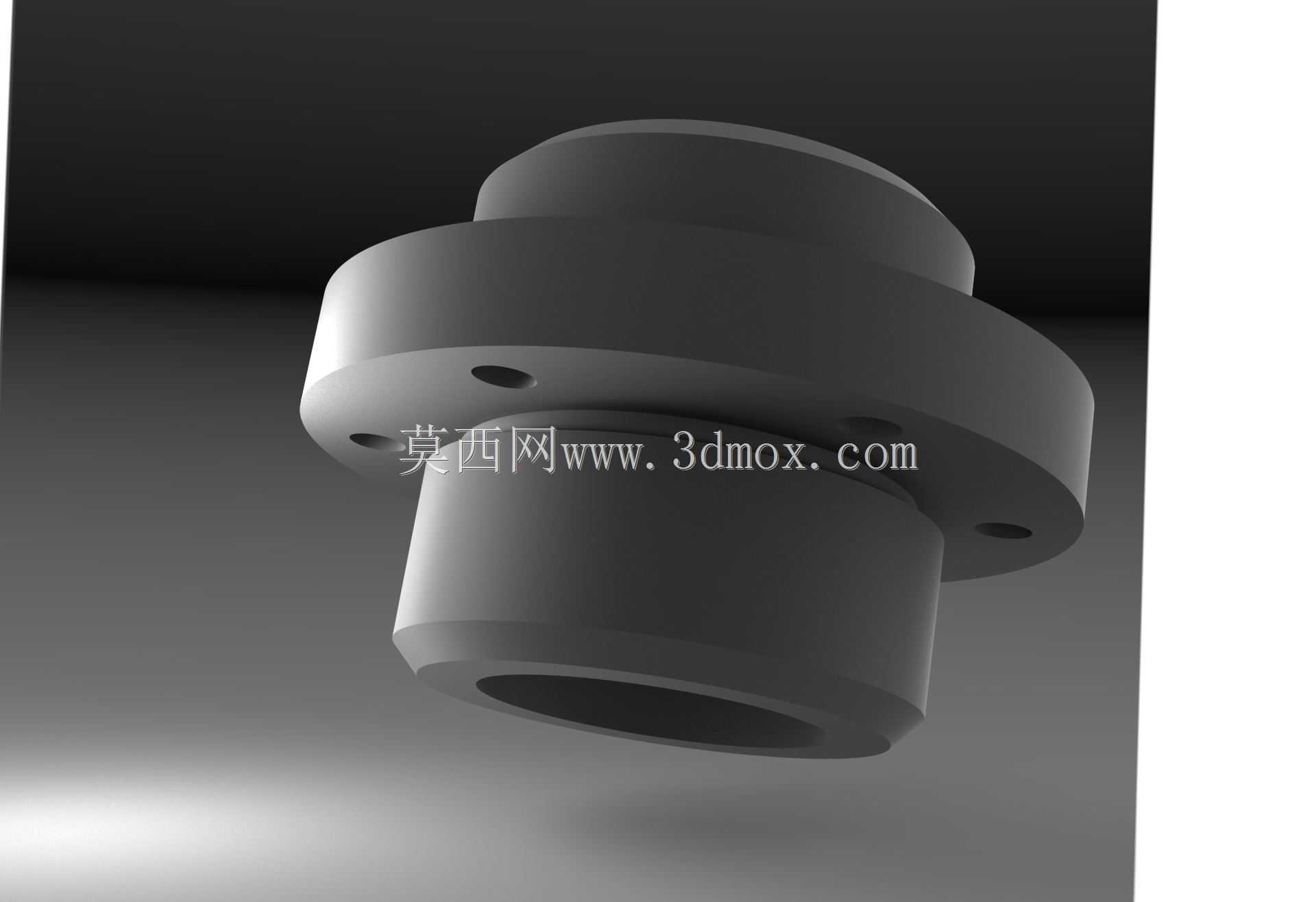

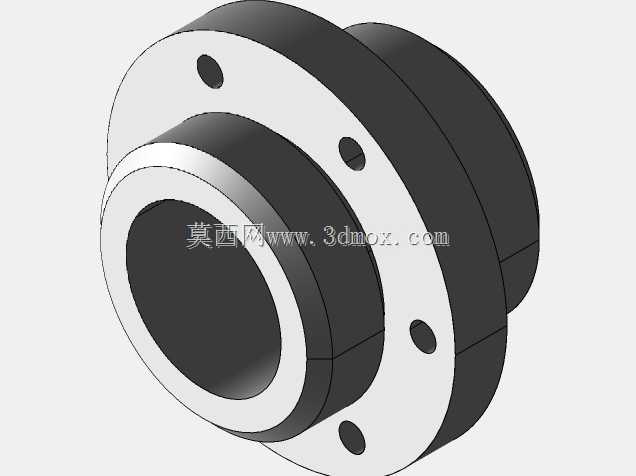

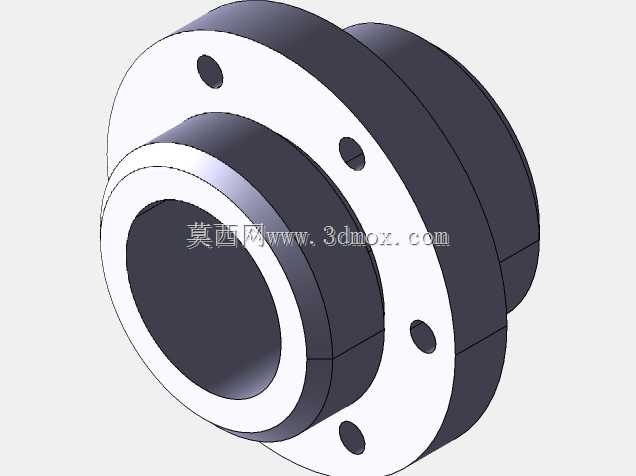

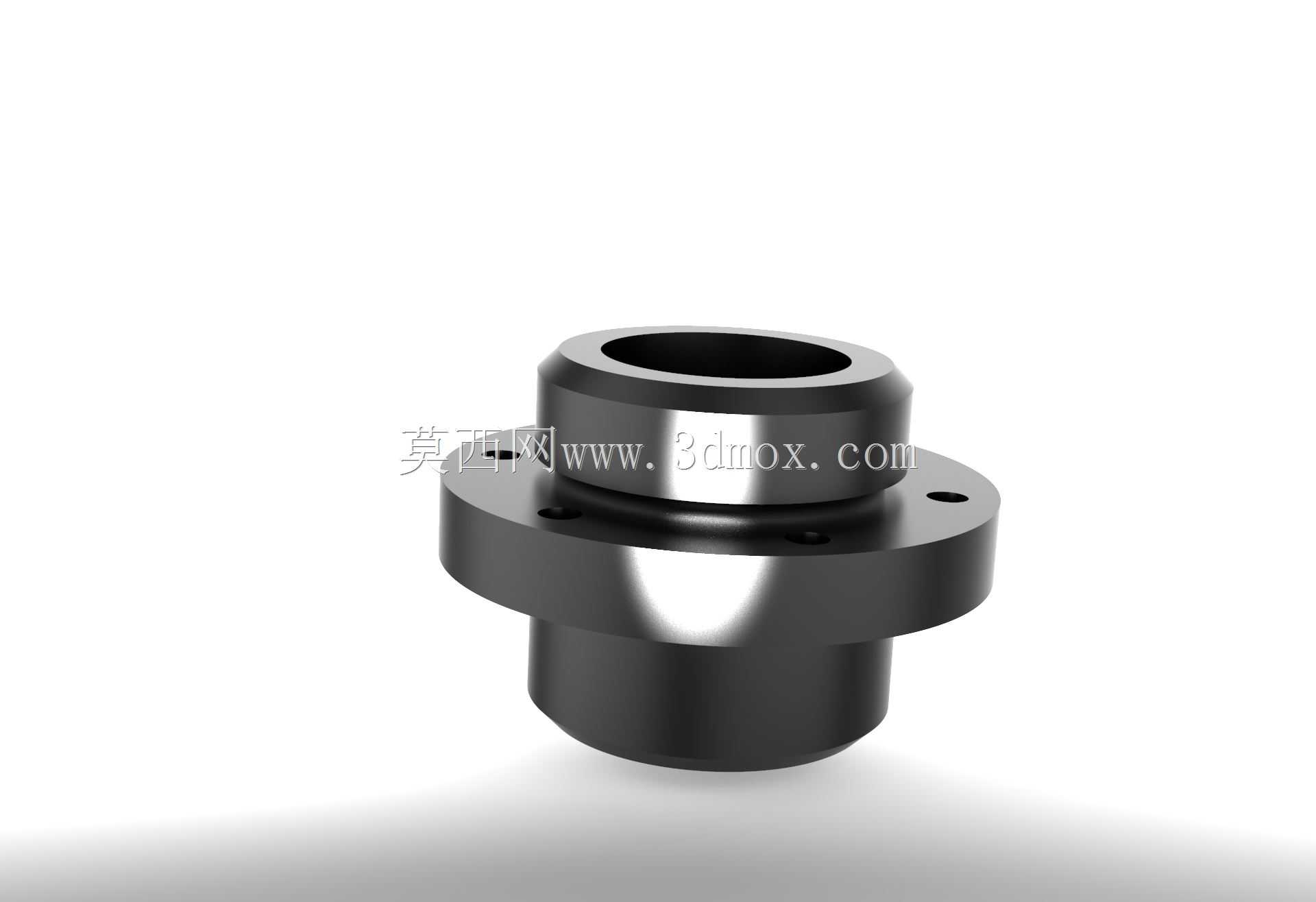

　　设备运行传递的振动载荷，应力集中位置很容易在长期交变载荷作用下出现疲劳裂纹，最终造成构件损坏、介质泄漏，圆弧过渡的结构设计能够有效分散衔接位置的应力，提升构件的整体使用寿命。构件的中心通孔为等径直孔设计，内壁没有多余的凸台或者变径结构，能够最大程度降低介质流经时的阻力损失，避免介质在构件内部出现涡流、滞流的问题，尤其是在输送带有固体颗粒的流体介质时，光滑等径的内壁能够减少颗粒沉积，降低管路堵塞的风险。在三维建模过程中，这类构件的建模需要重点保证几个关键尺寸的精度：一是两端直筒段的同轴度，因为如果两端筒段存在同轴度偏差，安装之后两段连接的管道会出现错位，强行对接会在管路内部产生额外的装配应力，长期运行很容易造成接口位置泄漏；二是法兰盘上安装孔的位置度，孔位偏差过大会直接导致现场无法装配；三是法兰盘两端面的平面度，端面如果存在翘曲，螺栓紧固之后密封垫片的压缩量不均匀，很容易出现渗漏问题。这类构件除了用于管道之间的对接，也可以用于管道和设备腔体的衔接，比如泵体的进出口管路连接、罐体的管路接口装配，通过法兰盘和设备本体的端面配合，实现管路和设备的可靠连接，在很多低压流体输送场景下，这种法兰式连接的构件比螺纹连接、卡套连接的构件承载能力更强，密封可靠性更高，而且后期维护拆卸也更方便，只需要松开法兰螺栓就能完成管路的拆卸检修，不需要破坏管路本身的结构。针对不同的应用场景，这类构件的材质可以根据输送介质的特性做匹配选择，

　　比如输送普通水介质的场景可以选用常规碳钢材质做防腐处理，输送腐蚀性化工介质的场景可以选用不锈钢或者工程塑料材质，但是整体的结构尺寸、安装配合参数都保持一致，能够实现不同材质构件的互换，降低备品备件的储备成本。在实际安装作业时，法兰盘和配对件的结合面需要根据压力等级选择对应厚度和材质的密封垫片，螺栓紧固时需要按照对角顺序逐步拧紧，保证每个螺栓的预紧力均匀，避免因为单侧预紧力过大造成法兰面倾斜、密封失效。另外这类构件的直筒段和管道连接时，如果采用焊接连接，需要在直筒段端部加工合适的焊接坡口，保证焊接熔深满足强度要求；如果采用套接密封连接，需要在直筒段表面预留密封圈安装槽位，具体的槽位尺寸根据选用的密封圈规格做匹配设计，保证密封压缩量在合理范围。
