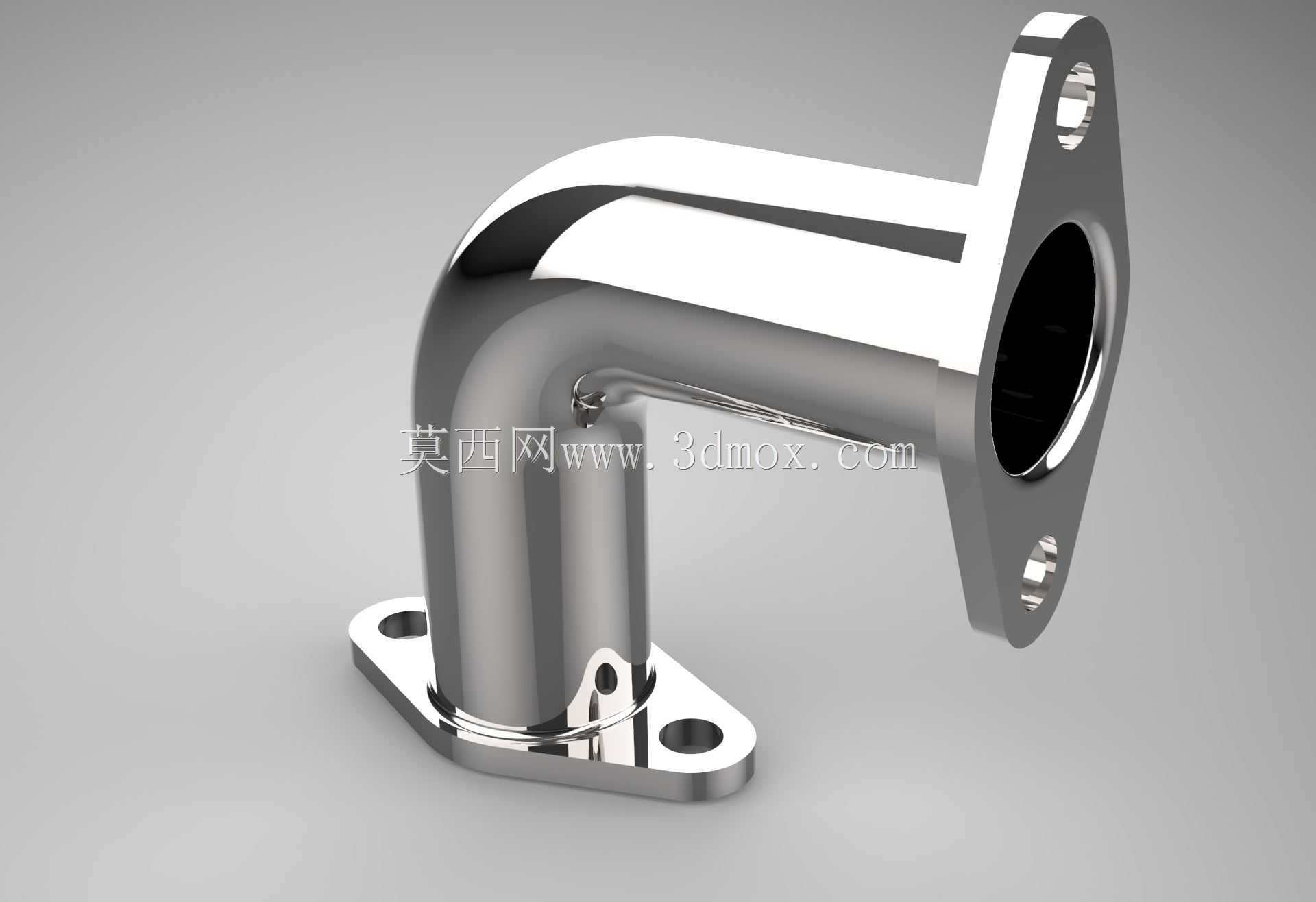

双法兰90度金属弯管管路连接件

　　这类双法兰式90度弯管连接件，在流体输送管路系统中承担着改变管路走向、同时兼顾两端刚性对接的核心作用，常见于液压动力站油路布局、车用进气/冷却管路、小型工艺设备流体管线、空压机气路排布等场景，相比螺纹连接的弯头，法兰式对接的密封可靠性更高，能承受更高的管路压力与振动载荷，适合需要长期稳定运行、不便于频繁维护的管路节点。

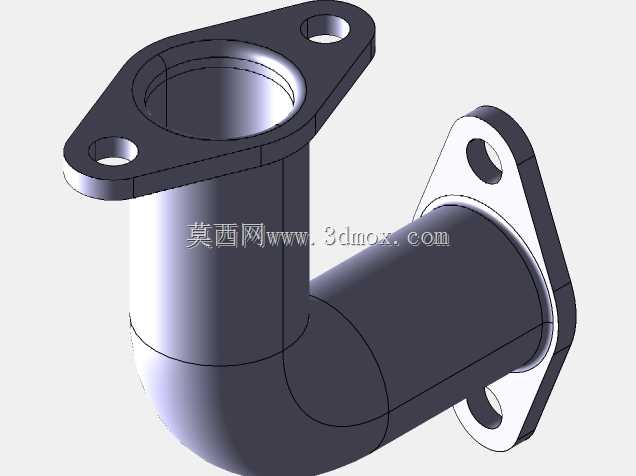

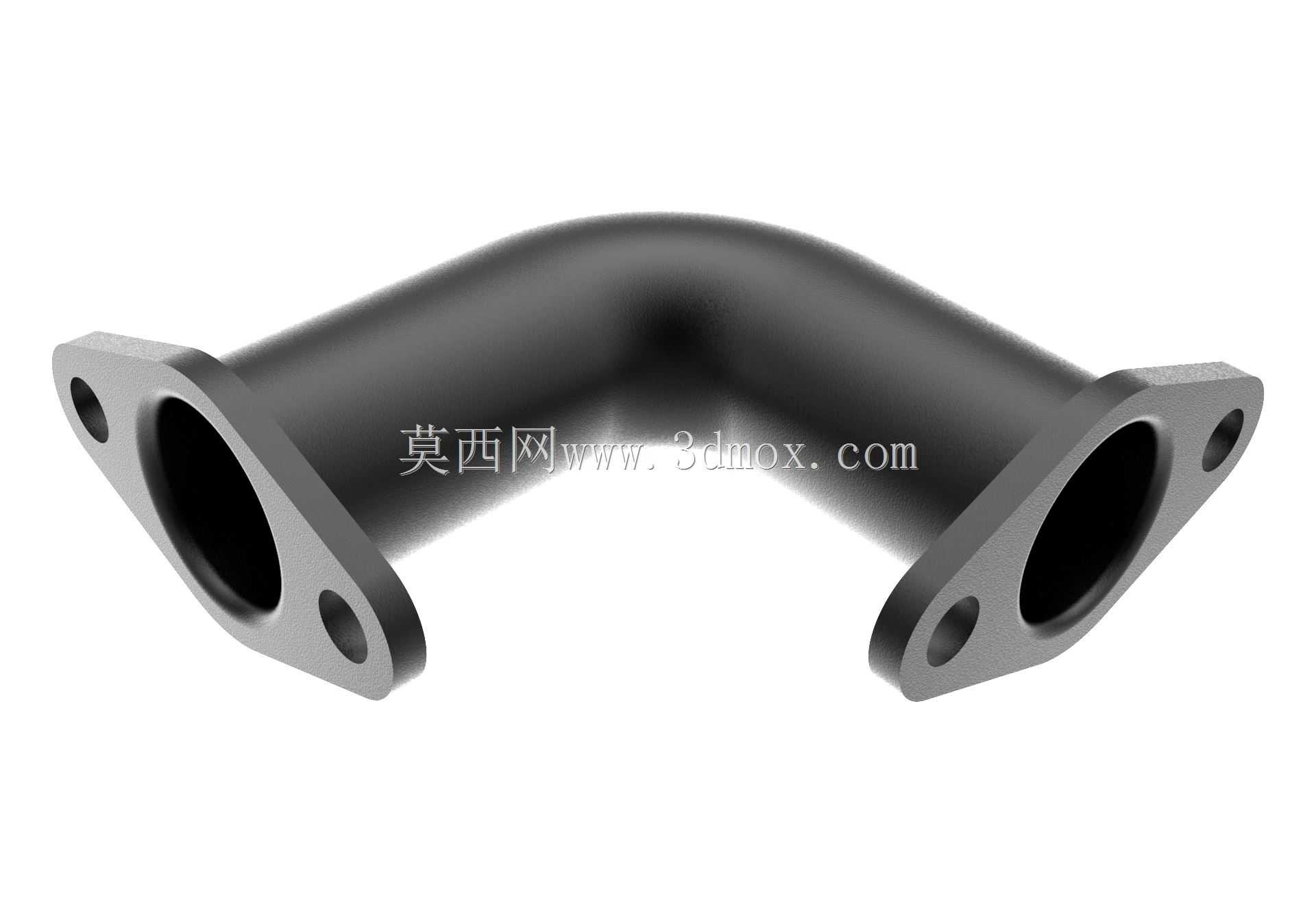

　　从结构设计逻辑来看，两端的法兰盘均采用菱形切边造型，而非传统的圆形法兰，这种设计首先是压缩了安装所需的平面空间，在管路布局紧凑的设备内部，不需要预留圆形法兰旋转对位的操作空间，两个安装孔位对称分布在法兰盘的对角位置，安装时仅需对准两个螺栓孔即可完成定位，大幅降低狭小空间内的装配难度；法兰与弯管主体的衔接位置做了平滑的圆弧过渡，没有直角焊接棱边，一方面能减少流体在转角位置的阻力损失，避免介质在拐角处形成涡流造成压损，另一方面也能消除焊接位置的应力集中点，提升管件在交变压力、振动工况下的结构疲劳寿命。

　　弯管主体采用等通径设计，内壁光滑无台阶，介质流经转角位置时不会出现通径突变，对于输送带有微小固体颗粒的流体、或者粘度较高的液压油、冷却液等介质时，不容易在拐角位置残留介质、形成积垢堵塞；弯管的弯曲半径经过合理匹配，既不会因为弯曲半径过小造成管路弯折处通径收缩、流阻陡增，也不会因为弯曲半径过大导致整体占用空间超标，适配多数紧凑型设备的内部管路排布需求。

　　安装边界层面，两端法兰的安装面均为精加工平面，装配时配合对应规格的密封垫片即可实现端面密封，不需要额外加工管螺纹、也不需要做焊接处理，现场装配效率更高，后期维护拆卸时也不会破坏相邻管路的结构；两个法兰的安装面呈90度垂直分布，能够直接实现水平管路与垂直管路的转向对接，不需要额外搭配多组接头拼接，减少了管路的泄漏点数量。

　　材质选用上采用金属材质打造，表面做抛光处理，既具备足够的结构强度承受管路内压，也能适配常规工业环境下的防腐蚀需求，对于有特殊防腐要求的场景，也可以在该结构基础上更换对应材质，结构本身的设计逻辑不需要做调整。在实际选型应用中，需要注意核对两端法兰的安装孔中心距、法兰端面到弯管中心线的距离参数，确保安装后不会和周边的设备结构、其他管线产生干涉，同时要根据管路的工作压力、介质特性匹配对应厚度的密封垫片，保证连接位置的密封可靠性。

　　这类弯管结构在建模过程中，需要重点保证弯管部分的壁厚均匀性，避免弯曲位置出现壁厚减薄超标的问题，两端法兰的安装孔位置度需要严格控制，否则现场安装时会出现螺栓无法穿入、对接错位的问题；法兰与管体的衔接圆角需要平滑过渡，避免建模时出现尖锐棱角，导致后续生产加工时出现应力集中缺陷，同时也能减少流体在该位置的流阻。在管路系统整体布局时，这类弯头通常布置在管路需要转向、且两端连接位置均为刚性接口的节点，相比软管连接，刚性弯管的固定效果更好，不会因为管路压力波动出现管路晃动、位移的问题，适合长期固定运行的管路系统。
