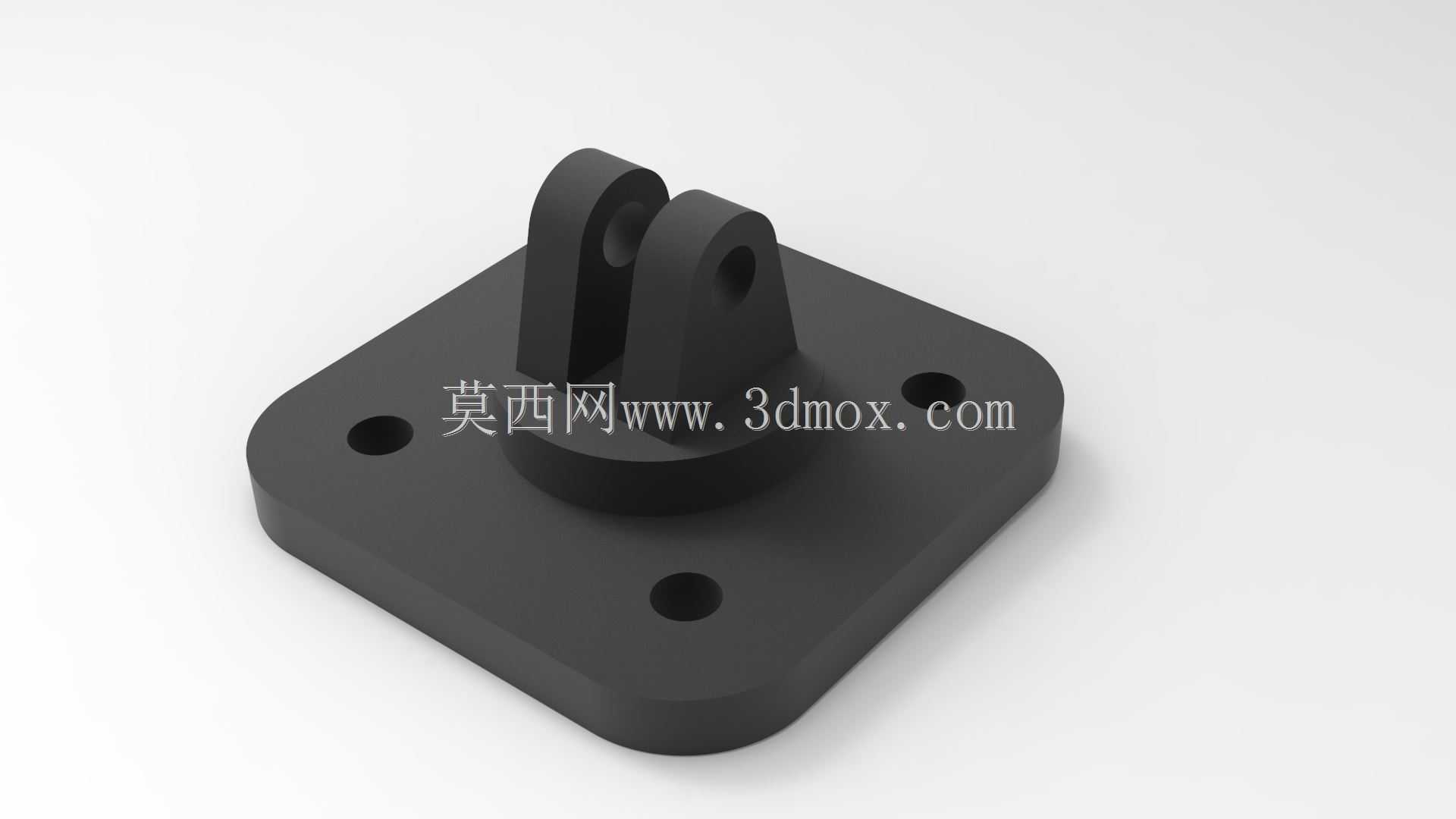

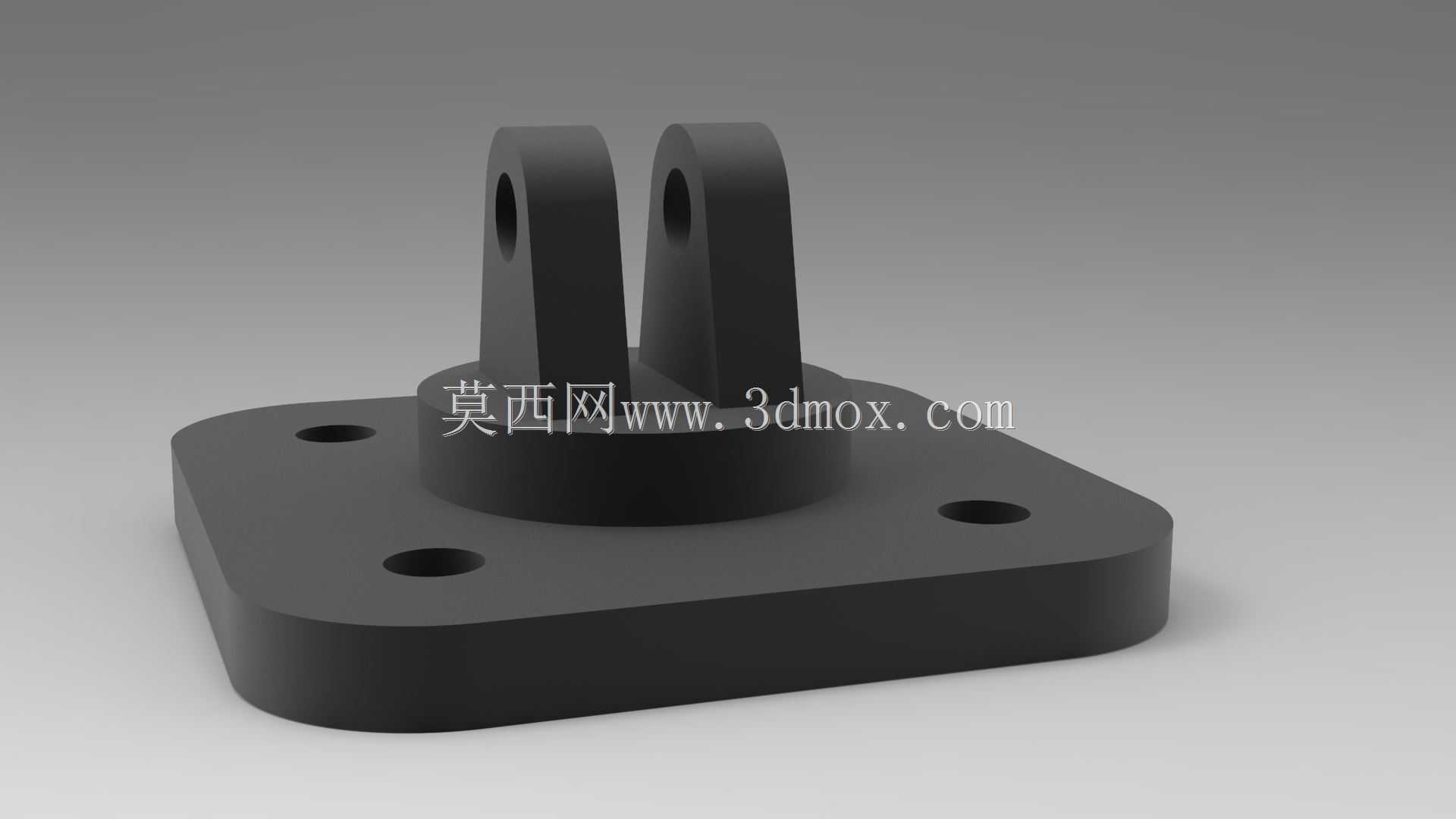

带双耳铰接结构的方形安装底座

　　这类带双耳铰接结构的方形安装底座，在轻工自动化输送线、小型工装夹具架体、检测设备可调支撑端的应用场景中十分常见，核心作用是为需要小角度摆动调整的杆件、连杆臂、支撑柱提供稳定的固定根基，同时通过双耳的铰接孔实现连接部件的绕轴转动，避免刚性连接带来的应力集中问题。从实际使用场景来看，这类底座常被用在小型气动推杆的端部支撑、光电检测支架的角度调整座、物料导向挡板的铰接固定端，在设备运行过程中，底座需要承受连接部件传递的径向载荷、小幅冲击载荷以及铰接转动带来的周期性摩擦力，因此结构设计上优先保证安装面的贴合度与铰接部位的结构强度。

　　设计这款底座时，首先确定的是安装边界：方形安装板的四个角做了圆角过渡，避免直角安装时与相邻机架棱边发生干涉，四个安装孔采用对称分布设计，适配常用的M6、M8内六角圆柱头螺栓安装，孔位间距按照通用工业铝型材的槽距标准设置，既可以直接固定在铝型材搭建的机架上，也可以通过螺栓固定在钢板焊接的机架台面，安装时不需要额外加工适配孔位，降低现场安装的加工成本。底座主体的安装板厚度根据常规载荷工况设置，保证在承受150N·m的倾覆力矩时，安装板的最大变形量不超过0.05mm，避免因底座变形导致铰接轴卡滞，影响连接部件的摆动灵活性。

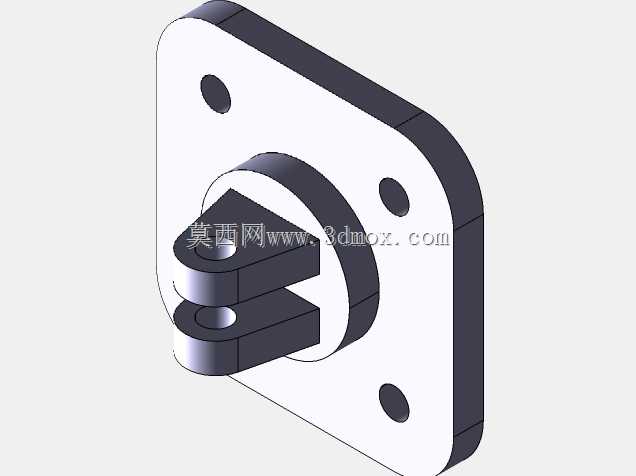

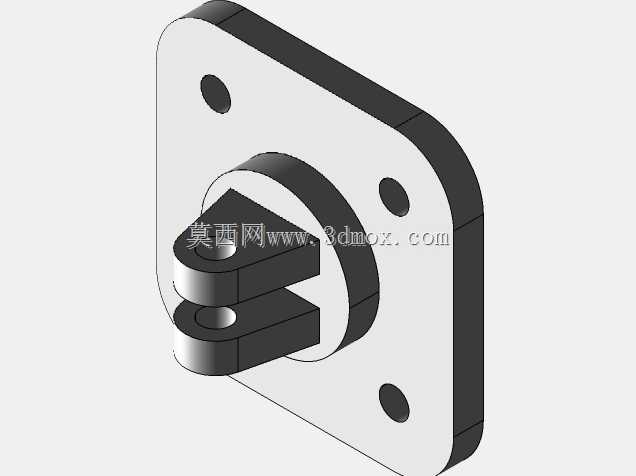

　　上部的双耳铰接结构是整个底座的核心功能部位，两个耳片的同轴度公差控制在0.02mm以内，避免铰接轴穿入后出现别劲的问题，耳片的厚度根据铰接孔的直径匹配设置，孔壁与铰接轴的配合采用间隙配合，既保证转动顺畅，又不会因为间隙过大导致连接部件出现晃动。耳片与底部安装板之间设置了过渡凸台，一方面增加耳片根部的结构强度，避免耳片受侧向力时从根部断裂，另一方面可以减少安装板与耳片连接部位的应力集中，在承受冲击载荷时，应力可以通过凸台平缓过渡到整个安装板，不会在连接处出现应力峰值。

　　从外形细节来看，整个底座的所有棱边都做了小倒角处理，没有尖锐的毛刺棱角，避免安装调试过程中划伤操作人员，安装板的底面做了平面度处理，保证与安装机架面的贴合面积不低于90%，防止螺栓锁紧后底座出现翘曲，导致铰接孔的轴线出现偏斜。铰接孔的端面也做了锪平处理，保证铰接轴的挡圈或者轴用卡簧可以平整贴合，避免卡簧安装后出现倾斜脱落的问题。

　　在实际选型使用时，这类底座不需要搭配复杂的附加配件，只需要配合对应直径的铰接销轴、轴用挡圈就可以完成与上部摆动部件的连接，安装时先将底座通过四个螺栓预固定在机架上，调整好铰接孔的轴线方向与上部部件的摆动平面平行后，再交叉锁紧四个安装螺栓，避免单个螺栓先锁紧导致底座位置偏移。日常维护过程中，只需要定期在铰接孔位置添加少量润滑脂，减少铰接轴与孔壁的磨损，就可以保证长期使用的稳定性，不需要频繁拆解更换。

　　不同于一体式焊接的固定支座，这种机加工成型的铰接底座一致性更好，互换性强，同规格的底座可以直接替换使用，不需要现场配做安装孔，在模块化设备搭建中可以大幅缩短装配周期，尤其是在需要频繁调整部件角度的工位，这种结构的底座比固定式支座的适配性更强，既可以提供稳定的固定支撑，又能满足小范围的角度调整需求，平衡了结构刚性与活动自由度的要求。
