L型壁挂式金属搁板支撑托架结构

　　日常商用与家装场景里，墙面置物的承重可靠性一直是结构设计绕不开的细节，这类L型壁挂托架就是针对墙面搁板、小型置物台的支撑需求开发的五金构件，在便利店墙面货架、家装书房置物架、工作室工具挂板、餐饮门店墙面置物台等场景都有广泛应用，核心作用是将搁板承受的竖向载荷通过结构传导至墙面固定基面，避免置物台出现弯折、下坠甚至脱落的问题。

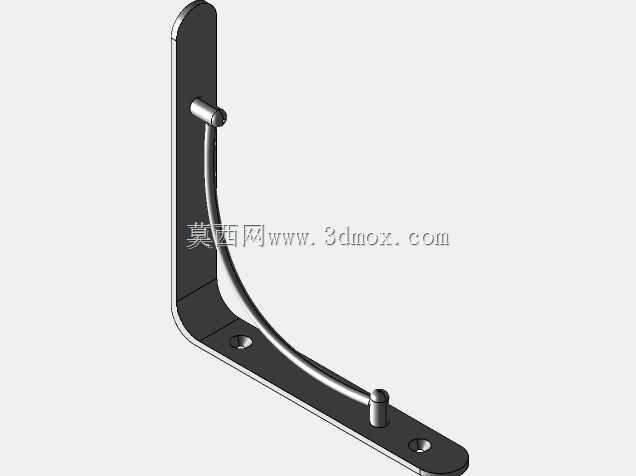

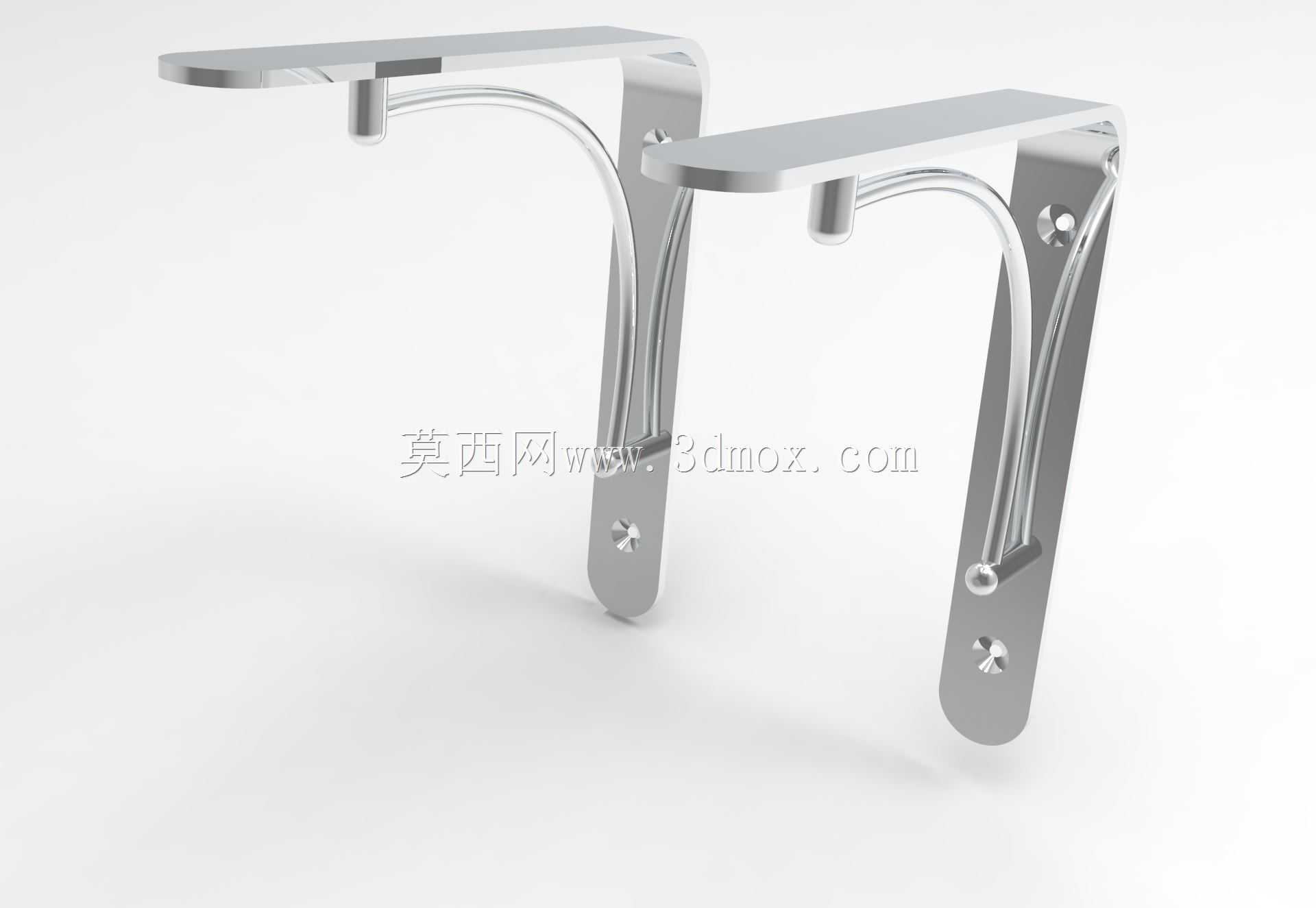

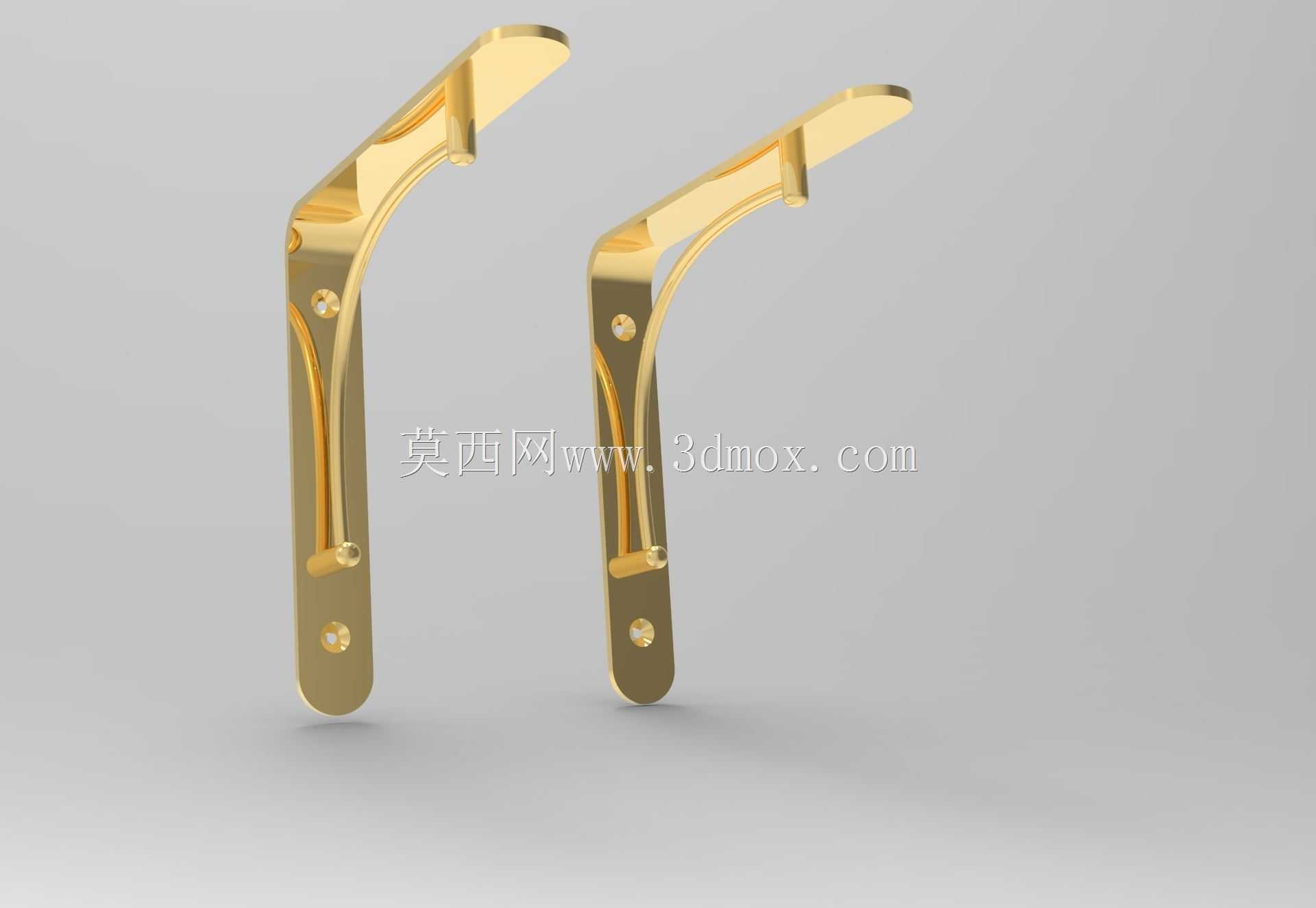

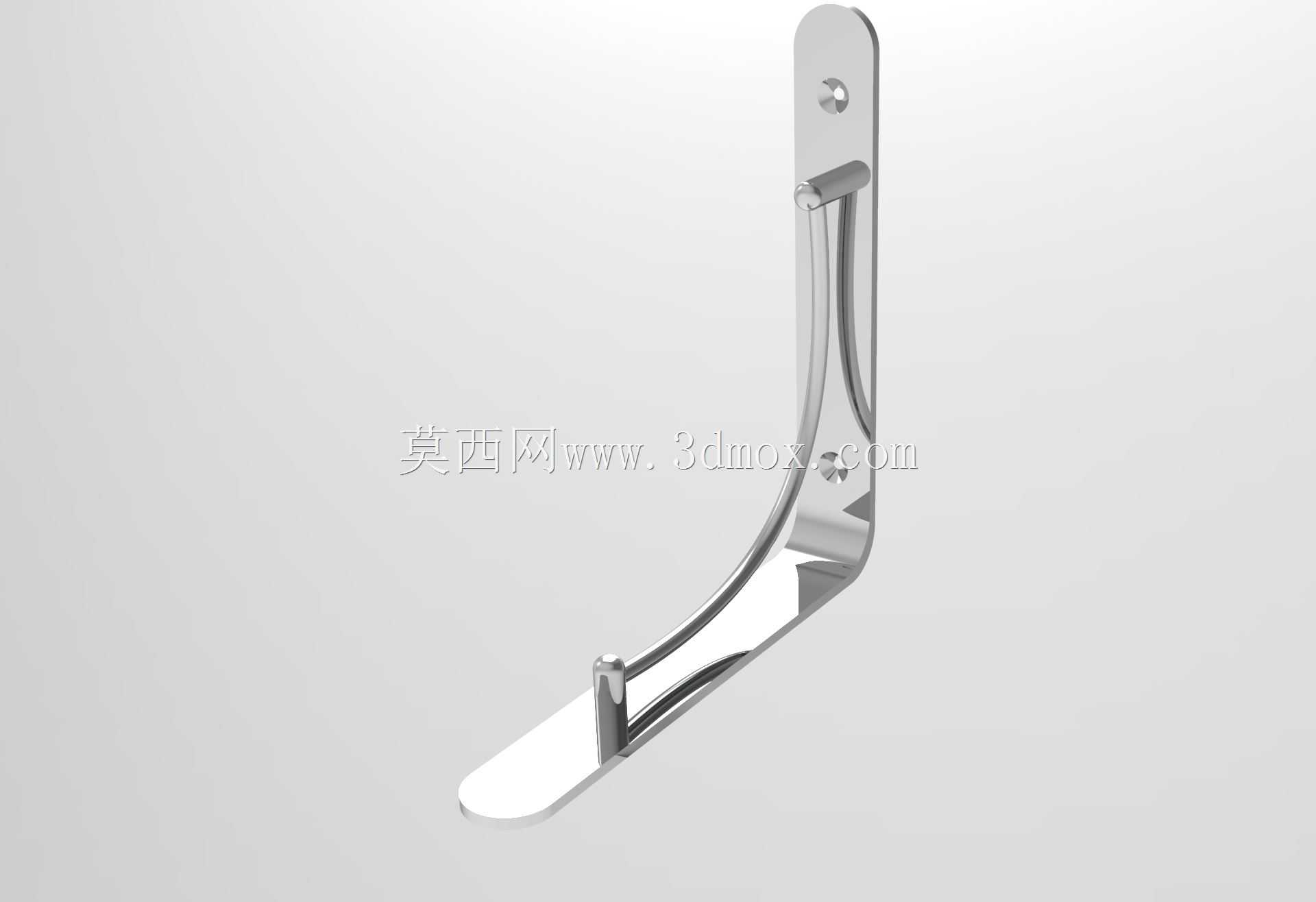

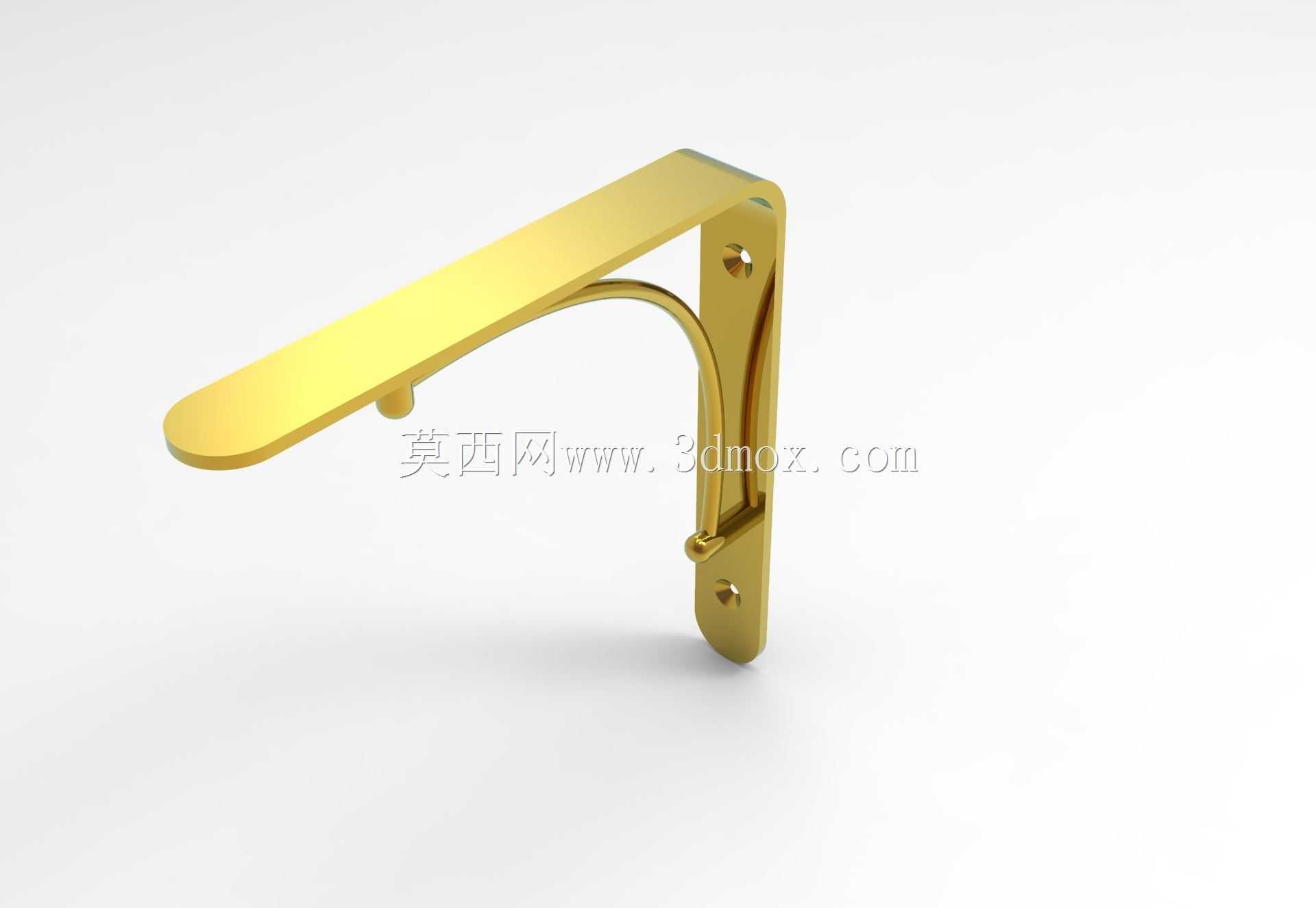

　　从结构设计逻辑来看，这款托架采用直角L型的主体构型，竖直段为墙面安装边，水平段为搁板承托边，两段之间增设了弧形加强筋结构，这一设计并非单纯的造型装饰，而是通过三角受力的力学原理，抵消水平承托边在载荷作用下产生的下弯力矩，相比无加强筋的直片式托架，同等材料厚度下的承重能力可提升40%以上，同时能有效减少长期载荷下的结构蠕变，避免使用一段时间后承托边出现不可逆的下倾变形。竖直安装边预留了两个沉头安装孔，孔位沿竖直方向排布，适配常规的膨胀螺丝或自攻螺丝安装，沉头结构可保证螺丝安装后头部不突出安装面，避免与墙面之间出现间隙，保证安装贴合度；水平承托边的末端做了圆弧收边处理，既可以避免尖锐边角造成的磕碰划伤，也能减少搁板安装时的对位阻碍，承托边靠近竖直段的位置设置了小型定位凸点，安装搁板时可将凸点卡入搁板底面的预钻孔位，防止搁板在使用过程中出现水平方向的滑移错位，提升整体连接的稳定性。

　　从安装边界来看，这款托架的竖直安装边宽度适配常规的墙面龙骨安装间距，两个安装孔的中心距经过优化，可直接对应常见的墙面木龙骨或轻钢龙骨点位，无需额外加装背板即可完成牢固固定；水平承托边的长度适配常规深度的搁板尺寸，承托边与搁板底面的接触面积经过核算，可保证搁板受力均匀，避免局部压强过大导致搁板出现压痕或开裂。材料选型上可适配金属板材冲压成型，也可根据使用场景选用硬质工程塑料或实木材质，金属版本通常采用冷轧钢板冲压后做表面镀层处理，具备较好的防锈与承重性能，适合潮湿环境或承重要求较高的商用场景，塑料与实木版本则更适配家装场景的装饰性需求，可匹配不同的装修风格。

　　在实际选型应用中，需要根据搁板的深度、放置物品的总重量来匹配对应厚度与长度的托架，通常搁板深度每增加100mm，托架的承重冗余量需要对应提升20%，同时安装时需保证竖直段完全贴合墙面，螺丝需完全拧入基面实体结构，禁止仅固定在墙面装饰层上，否则会大幅降低承重能力。弧形加强筋的弧度设计也经过力学优化，既不会过度占用搁板下方的使用空间，也能最大化发挥加强筋的抗弯折作用，相比直杆式斜撑，弧形筋的线条更流畅，外露安装时的视觉效果更简洁，不会产生生硬的工业感，兼顾了结构强度与外观协调性。

　　这类托架的结构设计看似简单，实则每一处细节都对应实际使用中的痛点：安装孔的沉头设计解决了螺丝突出导致的安装不贴合问题，定位凸点解决了搁板滑移问题，圆弧收边解决了磕碰安全问题，弧形加强筋兼顾了强度与外观需求，在实际建模过程中，需要重点关注弯折处的圆角处理，避免应力集中导致的冲压开裂，同时安装孔的位置公差需要控制在合理范围内，保证批量生产时的安装互换性，承托边的平面度也需要做严格要求，避免安装后搁板出现倾斜不平的问题。
