双耳槽式带吊孔金属连接固定件结构

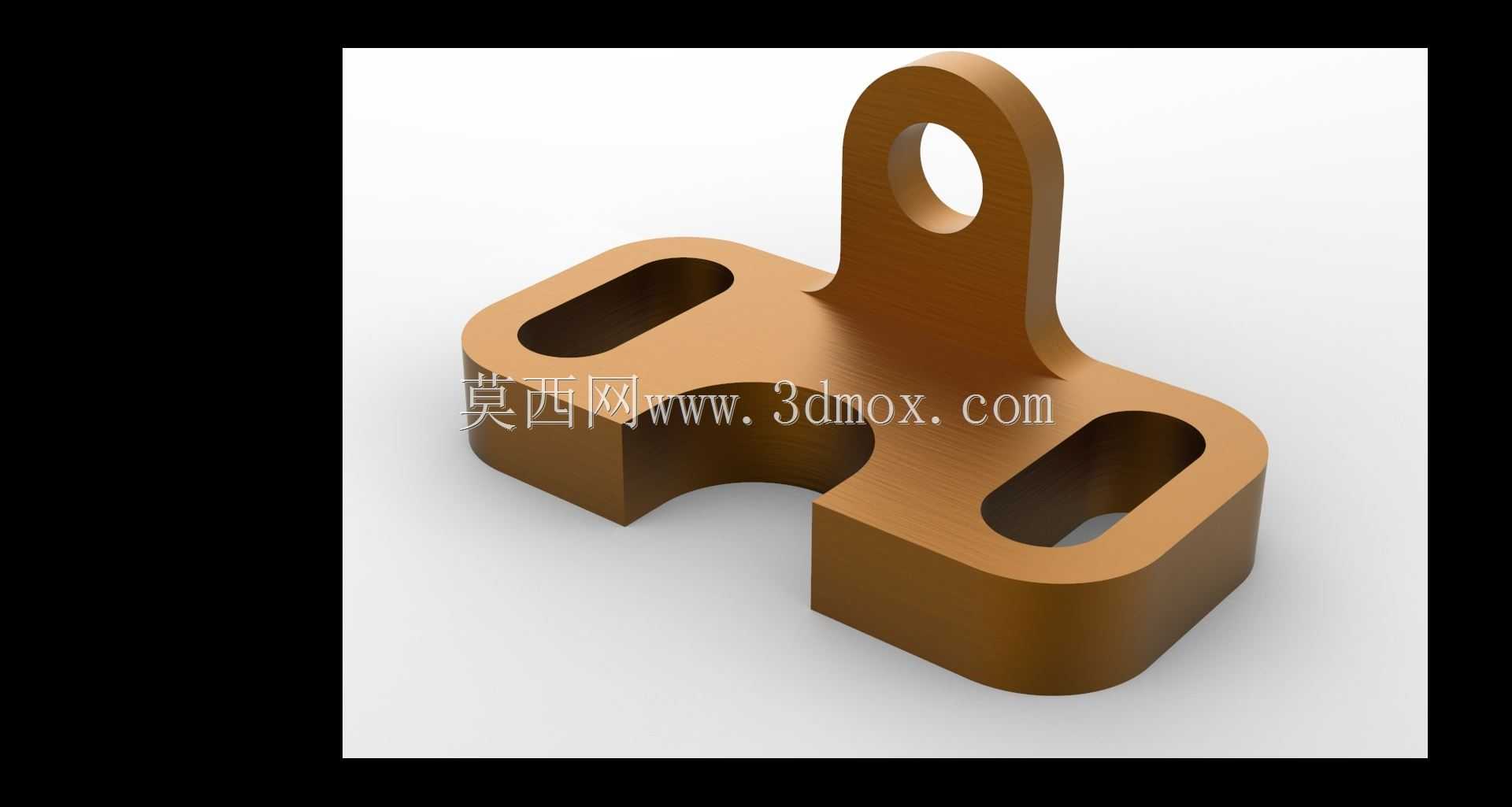

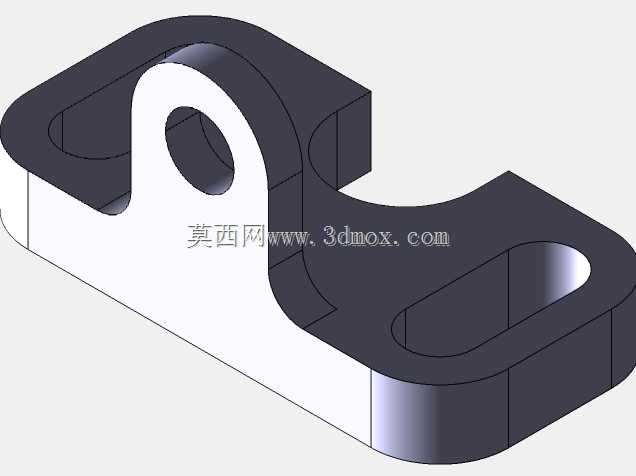

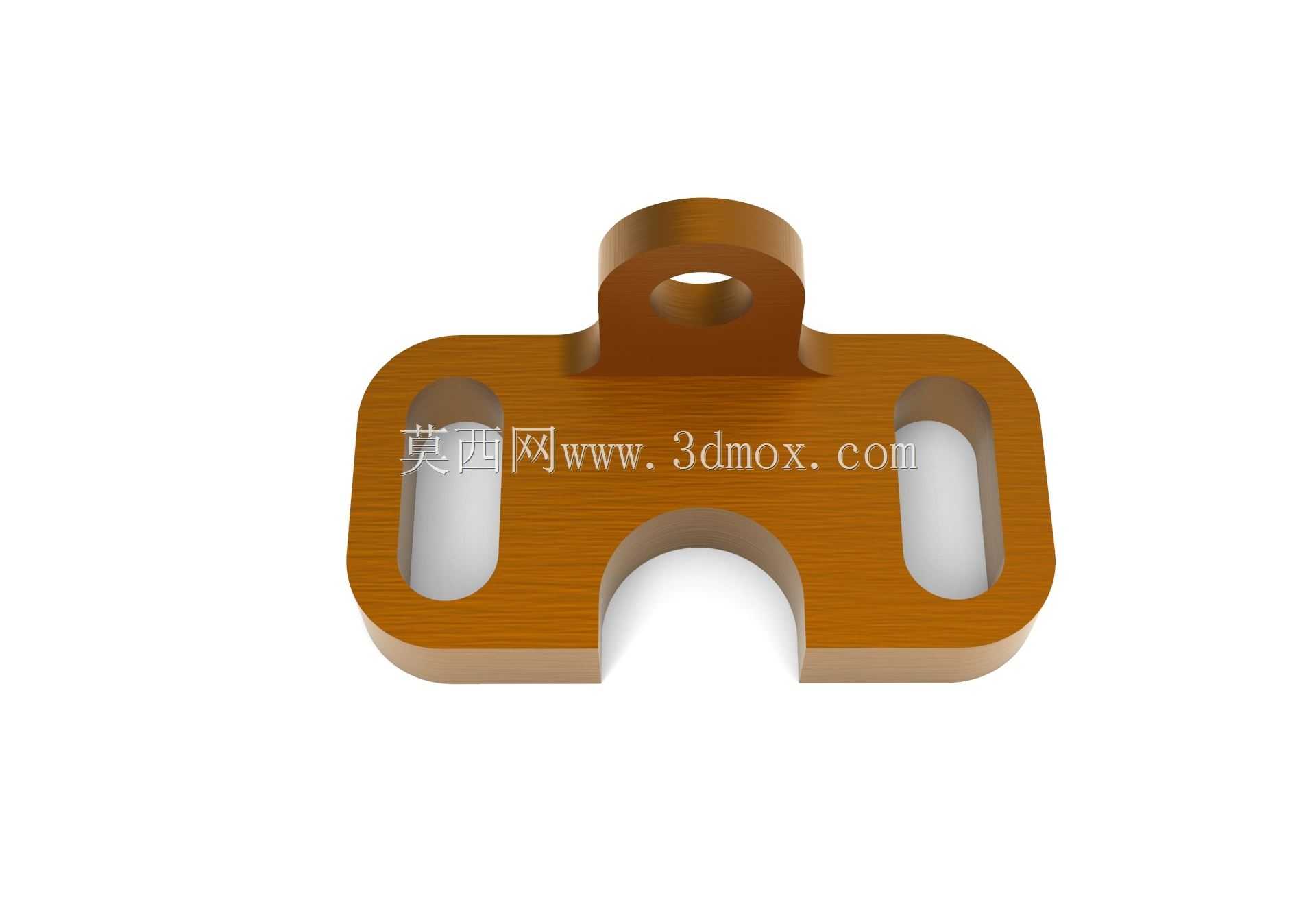

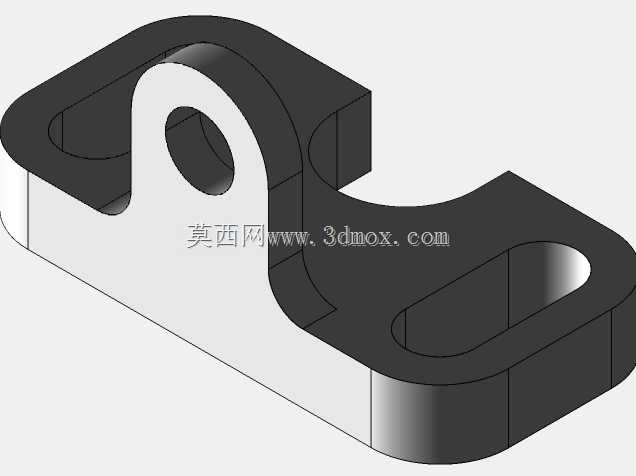

　　这类带单吊耳的双槽式固定件，在轻载输送线、小型工装夹具、户外设备挂载支架上的应用十分普遍，日常做设备改造时经常会碰到需要这类转接件的场景——它不需要复杂的安装配合，就能同时实现平面固定与侧向挂载的双重功能，比单独做焊接吊耳的适配性更强，后期调整也更灵活。从结构功能上看，底部的两个长圆形腰型槽是核心的安装调节位，设计时特意留了足够的滑移余量，现场安装时不用严格卡准孔位，哪怕安装底板的预钻孔存在1-2mm的位置偏差，也能通过腰型槽的滑移量调整到位，降低了现场安装的对位精度要求，这一点在非精密加工的型材机架装配中优势格外明显，毕竟现场焊接的机架安装孔位很难做到和机加工件一样的公差精度。中间的弧形避让槽不是随意做的造型，

　　是为了避开安装面上的凸起轴、线缆走线或者相邻零件的圆角结构，避免安装时零件和安装面出现硬干涉，很多新手做设计时容易忽略这类避让结构，最后装配时才发现零件放不平，还要二次打磨修配，反而耽误工期。上方立起的带孔吊耳是挂载受力位，这个位置做了圆弧过渡的加厚处理，没有尖锐的直角转折，能有效分散挂载时的应力集中，避免长期受拉后在转角位置出现裂纹，吊耳上的圆孔是标准的销轴穿装位，既可以穿销轴连接拉杆、拉簧，也可以穿螺栓挂装小型设备组件，甚至可以作为吊装时的临时挂点，不过要注意这个结构的受力上限，只适合轻载工况，不能作为重型设备的主承重吊点。设计这类零件时，首先要确认安装边界：底部安装面的平面度要控制在合理范围，

　　两个腰型槽的中心距要匹配常用的型材安装孔距，腰型槽的宽度要适配常用的M6或者M8内六角螺栓尺寸，槽的长度要留足至少3mm的调节余量，避免现场无法调整。吊耳的高度要根据挂载空间确定，不能太高导致零件整体刚性下降，也不能太低导致穿装销轴时和底部安装面产生干涉，吊耳上的圆孔中心要和底部两个腰型槽的对称中心重合，保证挂载受力时零件不会出现偏载，不然长期受力后容易出现一侧螺栓松动的问题。零件的壁厚设计要兼顾刚性和重量，底部承载面的壁厚不能太薄，不然螺栓锁紧时容易出现变形，吊耳位置的厚度要和受拉载荷匹配，日常轻载使用时6-8mm的壁厚就能满足大部分场景需求，如果是有振动的工况，还要适当加厚转角位置的壁厚，提升抗疲劳性能。实际选型使用时，

　　要注意安装面的贴合度，安装前要清理安装面上的焊渣、凸起，保证零件底部和安装面完全贴合，锁紧螺栓时要对角均匀施力，避免因为受力不均导致零件翘起，吊耳位置挂载时要尽量保证拉力方向和吊耳平面平行，不要施加侧向的掰扯力，不然很容易导致吊耳变形甚至断裂。这类零件一般用型材或者板材铣削加工就可以制作，不需要复杂的模具，小批量制作时成本很低，也可以根据实际安装需求调整腰型槽的长度、吊耳的高度和孔径，适配不同的安装场景，在非标自动化设备、小型机架改造、户外设施固定等场景里，是非常实用的一类转接固定零件。
