钻床配套手动进给式夹持虎钳结构

　　在钻削加工场景里，这类虎钳是钻床工作台面最常用的配套夹持工装，主要承担小型工件钻孔、扩孔、铰孔、攻丝工序中的工件固定作用，避免加工过程中工件受切削力作用发生位移、振颤，保障孔位加工精度与操作安全性。不同于平口钳的通用夹持设计，这款虎钳的结构专门适配钻床的垂直进给加工特性，整体底座采用平直规整的块状结构，底面加工有较高的平面度要求，可直接贴合钻床工作台的T型槽台面，通过压板螺栓即可完成快速固定，安装时无需额外制作过渡连接底座，适配绝大多数台式钻床、立式钻床的工作台安装边界，底座的夹持受力区域做了加厚处理，可承受钻削过程中垂直方向的进给力与水平方向的切削扭矩，不会出现夹持基座变形的问题。

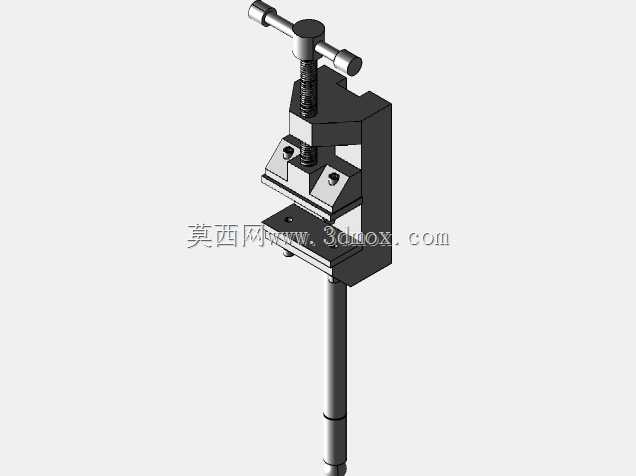

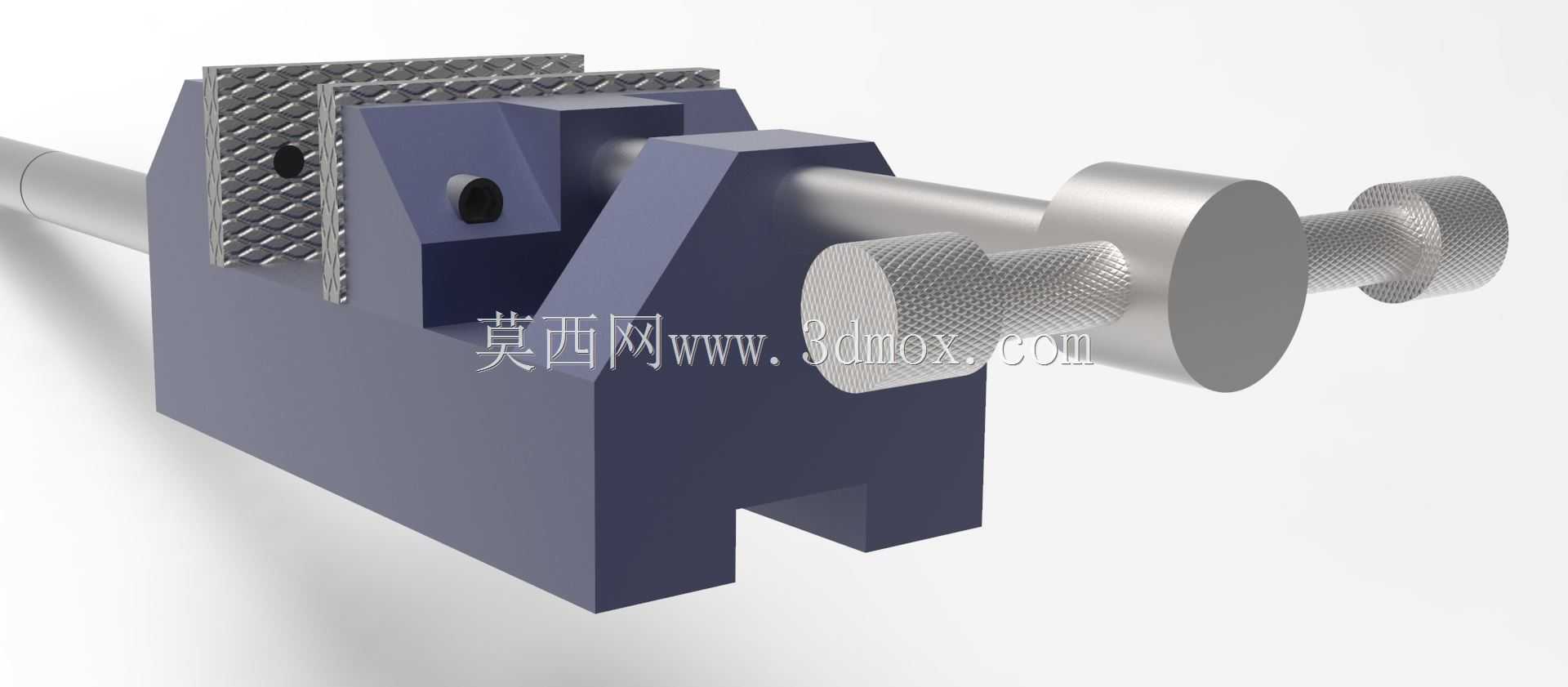

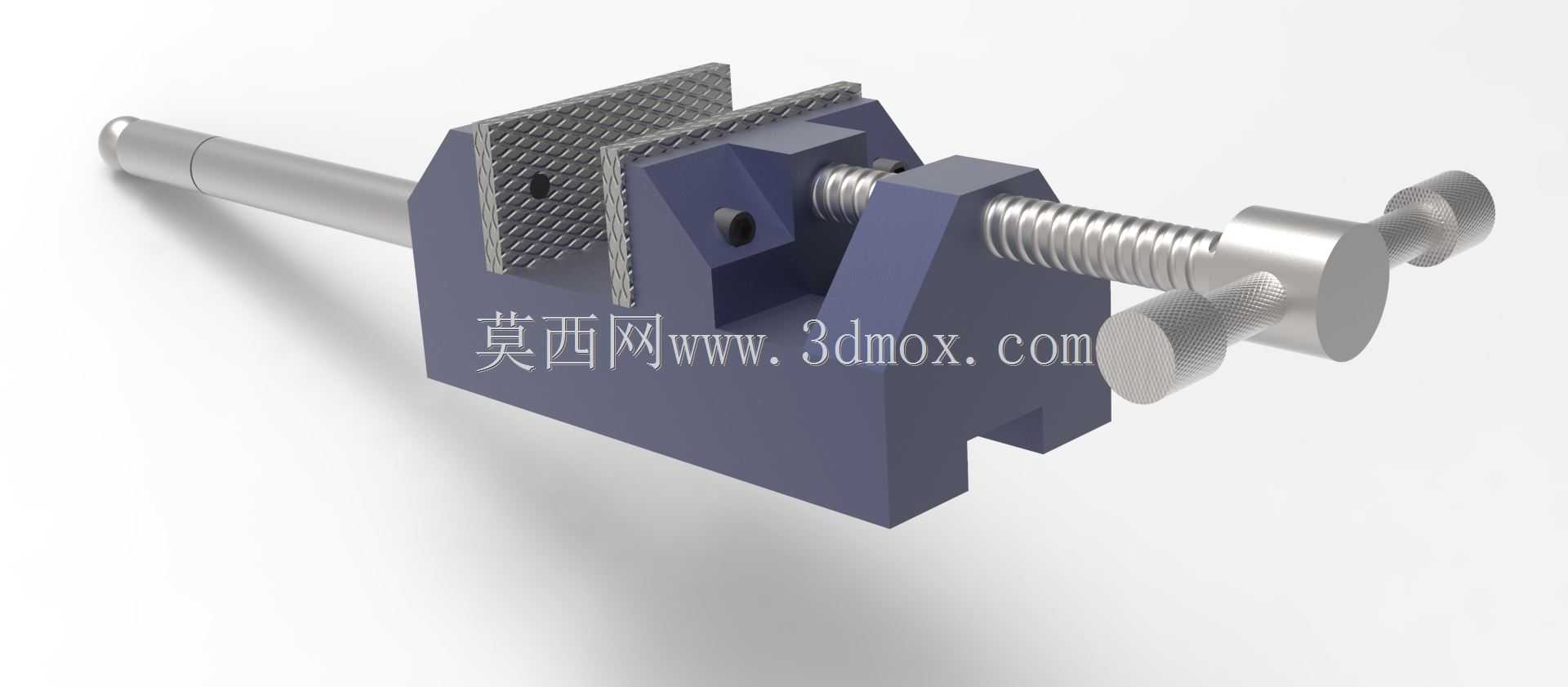

　　从功能结构来看，这款虎钳采用丝杠副作为核心夹紧驱动结构，转动端部的滚花手柄即可带动活动钳身沿固定导轨做直线往复运动，丝杠采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因切削振动出现松脱问题，手柄端部的两个滚花握柄可提供足够的操作力臂，操作人员无需借助额外加力杆即可完成常规硬度金属工件的可靠夹紧。钳口部位采用可更换式齿面钳口板，齿面的菱形滚花纹路可在夹紧时增大与工件表面的摩擦力，即便是表面较为光滑的型材工件，也能实现稳定夹持，避免工件在钻削扭矩作用下发生转动；钳口板通过内六角螺钉固定在钳身上，长期使用出现磨损后可快速拆卸更换，无需整体更换钳身部件，降低工装维护成本。固定钳身与活动钳身的配合导轨采用燕尾式结构，配合间隙经过合理设计，既保证活动钳身移动顺畅无卡滞，又能控制钳身上下方向的窜动量，保障夹紧后工件的定位精度，导轨面预留有润滑脂加注槽，日常维护时只需定期注入润滑脂即可降低滑动面磨损，延长工装使用寿命。

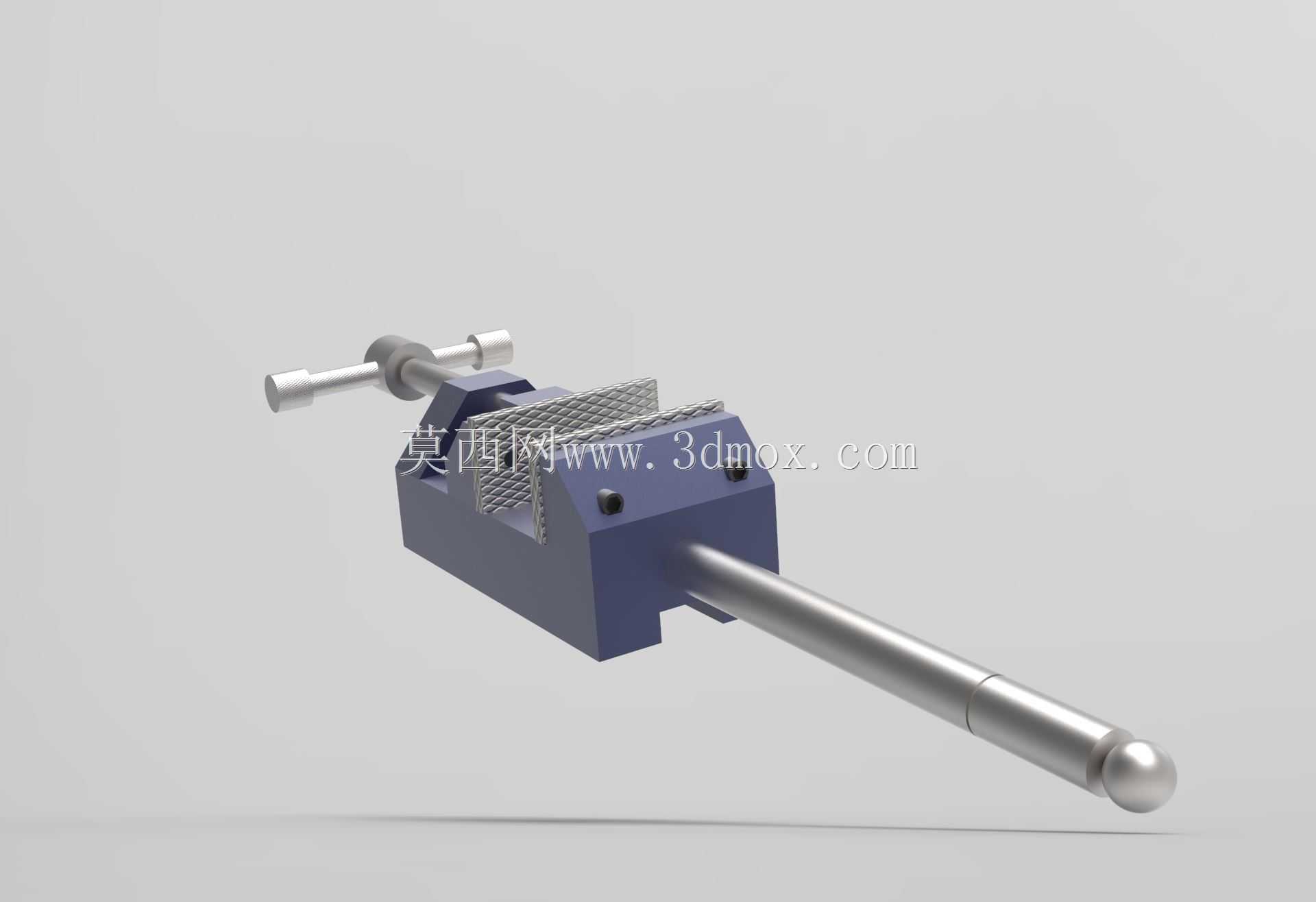

　　这款虎钳的活动钳身尾部设置有加长导向杆，当钳口张开到最大行程时，导向杆可承担活动钳身的支撑作用，避免活动钳身出现倾斜下垂，保证大尺寸工件夹持时钳口的平行度，适配不同宽度尺寸的工件装夹需求。整体结构没有复杂的传动部件，所有零部件均采用常规机械加工工艺即可制作，生产制造成本较低，同时结构可靠性高，车间日常使用过程中故障率极低，除了钳口板、丝杠这类易损件外，主体结构可实现长期无故障使用。在实际车间应用中，这类虎钳除了配套钻床使用外，也可临时固定在钳工台面上，承担小型工件的锉削、划线、装配工序的夹持工作，属于机械加工车间通用性较强的夹持类工装。设计过程中重点考量了夹持受力的传递路径，夹紧力通过丝杠直接传递到活动钳身的中心位置，避免偏载导致的钳身倾斜，钳身的受力部位均做了圆角过渡处理，减少应力集中问题，提升整体结构的刚性，即便在较大夹紧力下，钳身也不会出现开裂变形问题。钳身的外形尺寸经过优化，在满足最大夹持行程要求的前提下，尽可能压缩了整体占用空间，不会过多占用钻床工作台的有效操作面积，方便操作人员在台面上放置划线工具、钻头、铰刀等加工辅具。
