NX参数化动画维度联动机构建模教程

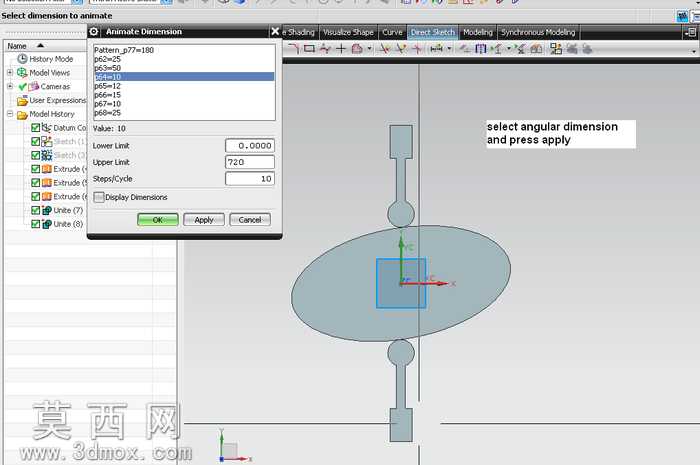

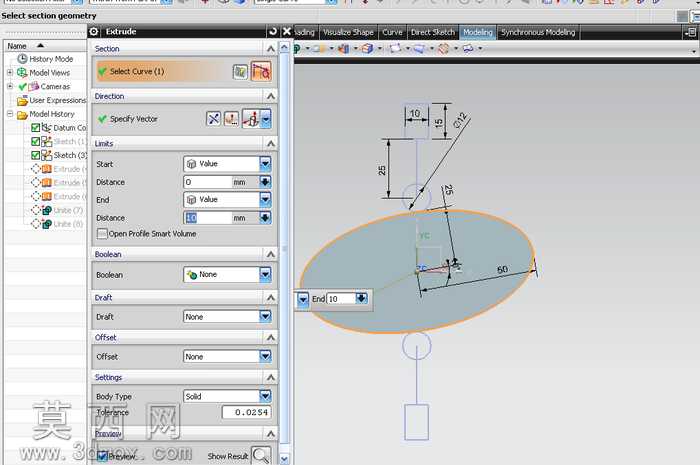

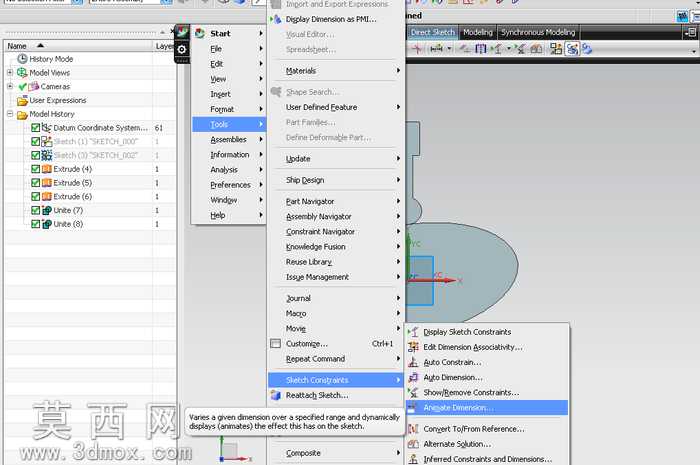

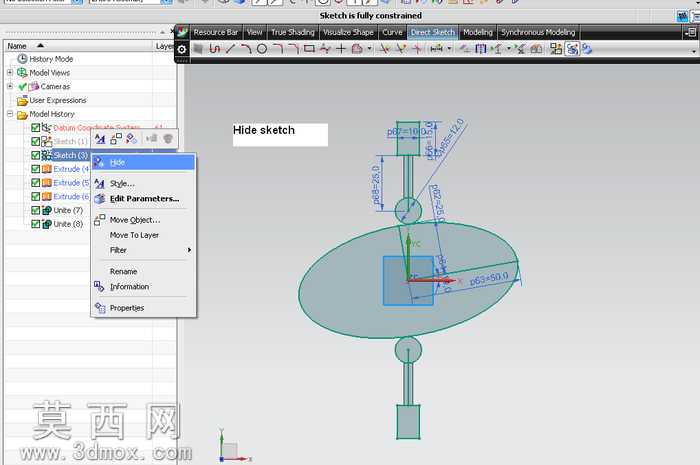

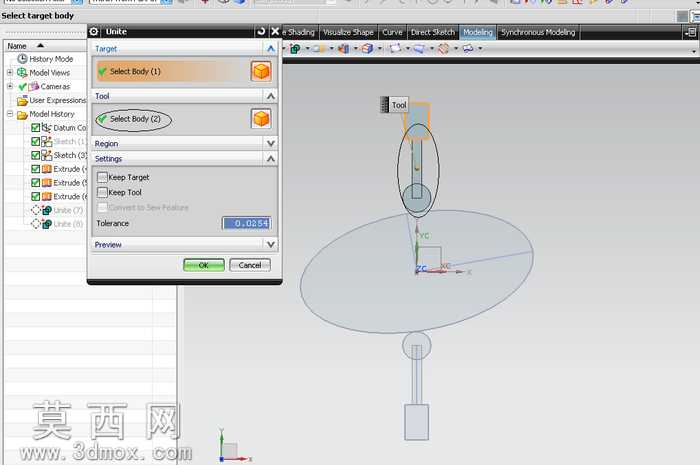

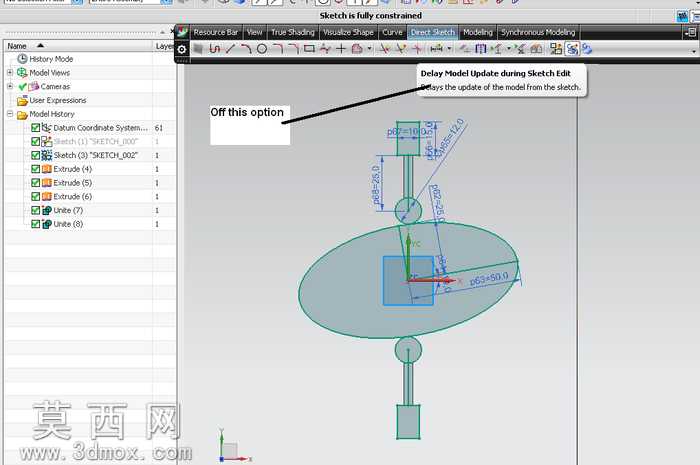

本作品围绕NX软件环境下的参数化动画维度控制展开建模设计，核心目标是实现通过尺寸参数的动态调整，实时驱动机构模型的形态变化，直观呈现参数修改对整体结构的联动影响。建模过程首先从草图绘制阶段入手，严格遵循全约束设计原则，对草图内的圆形轮廓、矩形基座、连接支杆等几何元素逐一添加尺寸约束与几何约束，确保每个图元的位置、长度、半径等参数都具备可参数化调用的属性，避免出现欠约束导致的动画驱动失效问题。完成基础草图搭建后，通过特征建模命令依次生成基座实体、上下铰接支杆、端部配重块等结构部件，建模过程中所有特征的拉伸深度、偏移距离等参数均与前期草图的约束参数建立关联关系，保证后续参数调整时特征能够同步更新。在动画处理的维度设置环节，通过调用NX内置的参数观察命令，将核心控制尺寸设置为动画变量，定义尺寸的变化区间与步进增量，实现尺寸值从最小值到最大值的连续平滑过渡，同步观察支杆摆动角度、基座位置偏移、整体机构运动行程的实时变化效果。材质设置上为不同部件分配了差异化的显示属性，基座采用哑光金属材质突出稳定感，活动支杆采用半透明高亮材质方便观察运动轨迹，铰接位置采用亮色标识明确运动副点位。渲染阶段调整了视图光照角度与背景对比度，确保尺寸标注、约束标识与模型结构清晰可辨，方便学习者直观理解参数与结构的对应关系。整个设计思路围绕“参数-结构-动画”的联动逻辑搭建，摒弃了传统关键帧动画的繁琐设置，完全依托模型本身的参数化约束实现动画效果，既能够用于机械原理的演示教学，也可以作为参数化设计的练习案例，帮助使用者掌握NX软件中参数驱动、约束设置、动画预览的核心操作逻辑，理解尺寸参数变化对机械结构运动形态的影响规律，掌握通过参数调整快速验证机构运动可行性的设计方法。
