楔式物料自动供应机构三维设计

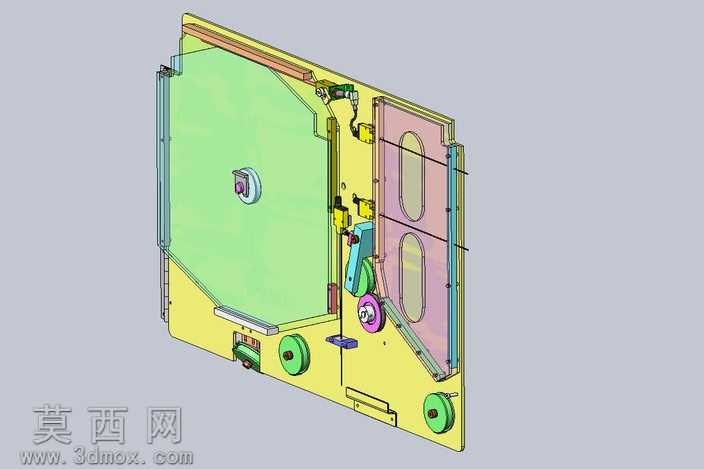

本作品为楔式物料供应机构的公制参数三维设计成果，建模过程严格遵循机械设计公制标准规范，依托三维参数化建模逻辑完成全组件的精准搭建。建模阶段首先完成安装基板的基准定位，以基板平面为全局装配基准，逐一完成各功能组件的定位约束：左侧大尺寸绿色护板区域为物料暂存工位，通过侧边导向导轨完成待供应物料的姿态限位，保证物料输送过程中姿态统一不发生偏移；中部黄色基板为核心传动安装面，其上布置了多组不同直径的绿色导向轮、带轮组件，通过传动带实现动力的定向传递，搭配紫色张紧调节轮完成传动带张紧度的微调，保证传动过程平稳无打滑；右侧粉色安装板上开设两组长圆形腰型调节孔，可根据物料实际尺寸调整对应导向组件的安装位置，适配不同规格物料的供应需求。建模过程中对所有运动部件添加了符合实际工况的装配约束，还原了导向轮的转动自由度、调节组件的滑动自由度，可直观模拟机构运行时的物料推送、输送全流程。材质渲染阶段根据部件实际功能分配对应材质属性：金属结构件赋予哑光金属漆材质，还原钣金加工件的表面质感；传动轮、护板类非金属部件赋予对应工程塑料材质，传动带赋予橡胶材质属性，导向滑轨赋予抛光金属材质，通过材质区分清晰展现各部件的功能属性与装配层级。设计思路围绕楔式物料的定向、定距供应需求展开，整体采用板式集成化布局，将传动、导向、调节、暂存功能全部集成在两块平行安装基板之间，大幅缩减机构整体占用空间；腰型孔调节结构可快速适配不同尺寸楔料的供应需求，无需更换核心组件即可完成生产换型；多组导向轮的布局设计可保证物料输送过程中受力均匀，避免卡料、偏斜问题；侧边的检测组件可实时反馈物料供应状态，为后续自动化工位提供信号触发依据，整体结构紧凑，传动路径简洁，维护便捷，可直接集成至各类自动化生产线中完成楔类工件的自动上料作业，建模过程中所有配合尺寸均预留合理公差，符合常规机械加工的工艺要求，可直接导出工程图用于生产制造。
