小型垂直轴风力发电机叶轮结构设计

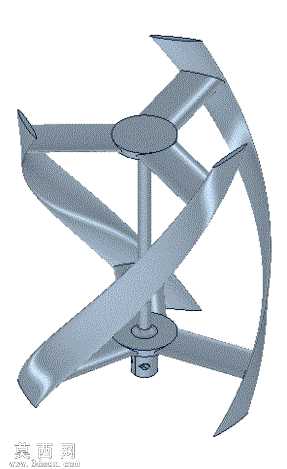

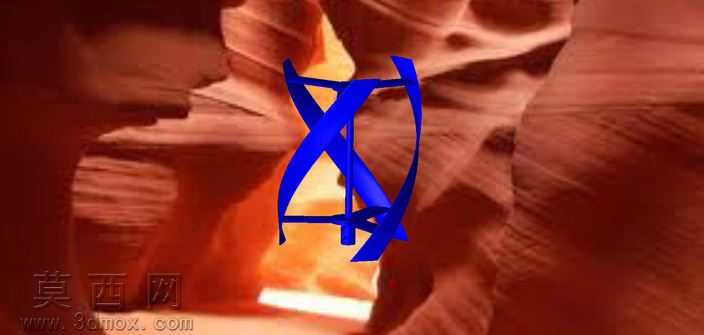

本作品为适配3D打印制作的小型垂直轴风力发电机叶轮，整体直径控制在200毫米级别，建模阶段充分考虑桌面级FDM3D打印的工艺特性，对叶片曲面、支撑结构、连接部位做了针对性的优化，避免打印过程中出现大面积悬空、薄壁翘曲、装配公差不匹配等常见问题。模型采用上下双层圆形固定盘搭配中心主轴的基础承载结构，多片扭曲叶片沿圆周方向均匀排布，叶片采用大弧度螺旋扭曲构型，曲面过渡顺滑无尖锐棱角，既能够降低3D打印的支撑用量，也可以优化不同来风方向下的气流捕获效率，无需额外对风机构即可接收任意方向的来流驱动，适配小型庭院场景的零散风能利用需求。建模过程中对叶片的厚度做了梯度设计，叶片与上下固定盘的连接位置做了加厚圆角处理，提升打印成品的结构强度，避免低速转动过程中出现叶片断裂、连接位松脱的问题；中心轴位置预留了适配M3标准螺栓的装配孔位，可直接与6毫米主轴的微型电机进行对接，无需二次打孔加工即可完成整机装配，降低爱好者的制作门槛。设计初衷是打造低成本的小型风能利用验证载体，整体结构精简无冗余部件，打印耗材用量控制在较低水平，即使经过多轮迭代试验也不会产生过高的制作成本，既可以作为3D打印爱好者的机械结构练习案例，也能够作为小型垂直轴风电技术的入门验证载体，帮助爱好者快速完成从数字模型到实体功能样机的转化，测试不同叶片构型、不同安装角度下的发电效率，积累小型风电装置的设计调试经验。模型的曲面造型经过反复调整，在保证气动性能的同时兼顾打印友好性，所有装配位的公差均按照桌面3D打印的常规精度做了适配，打印完成后仅需简单去除支撑即可完成装配，无需复杂的后处理工序。
