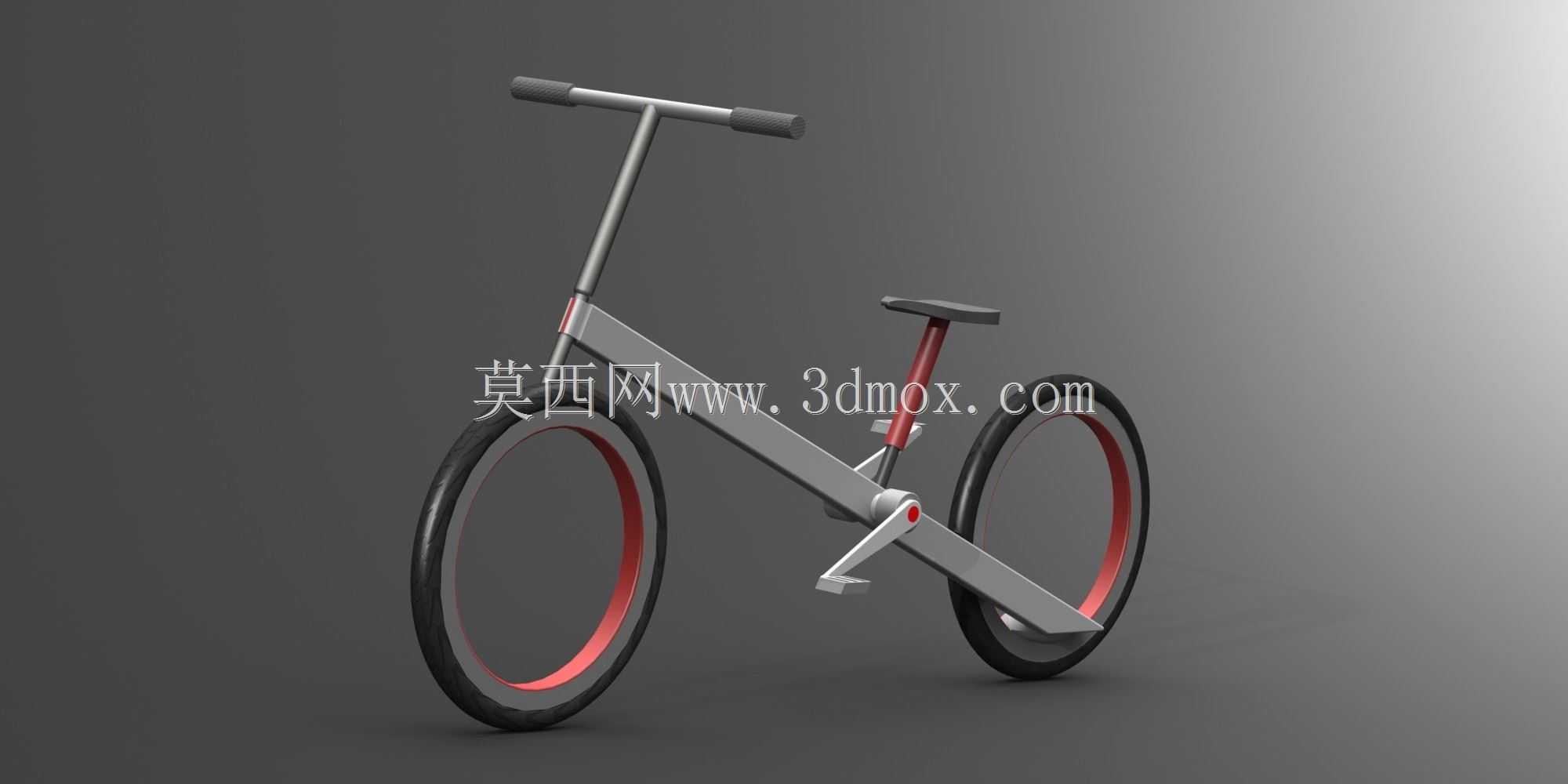

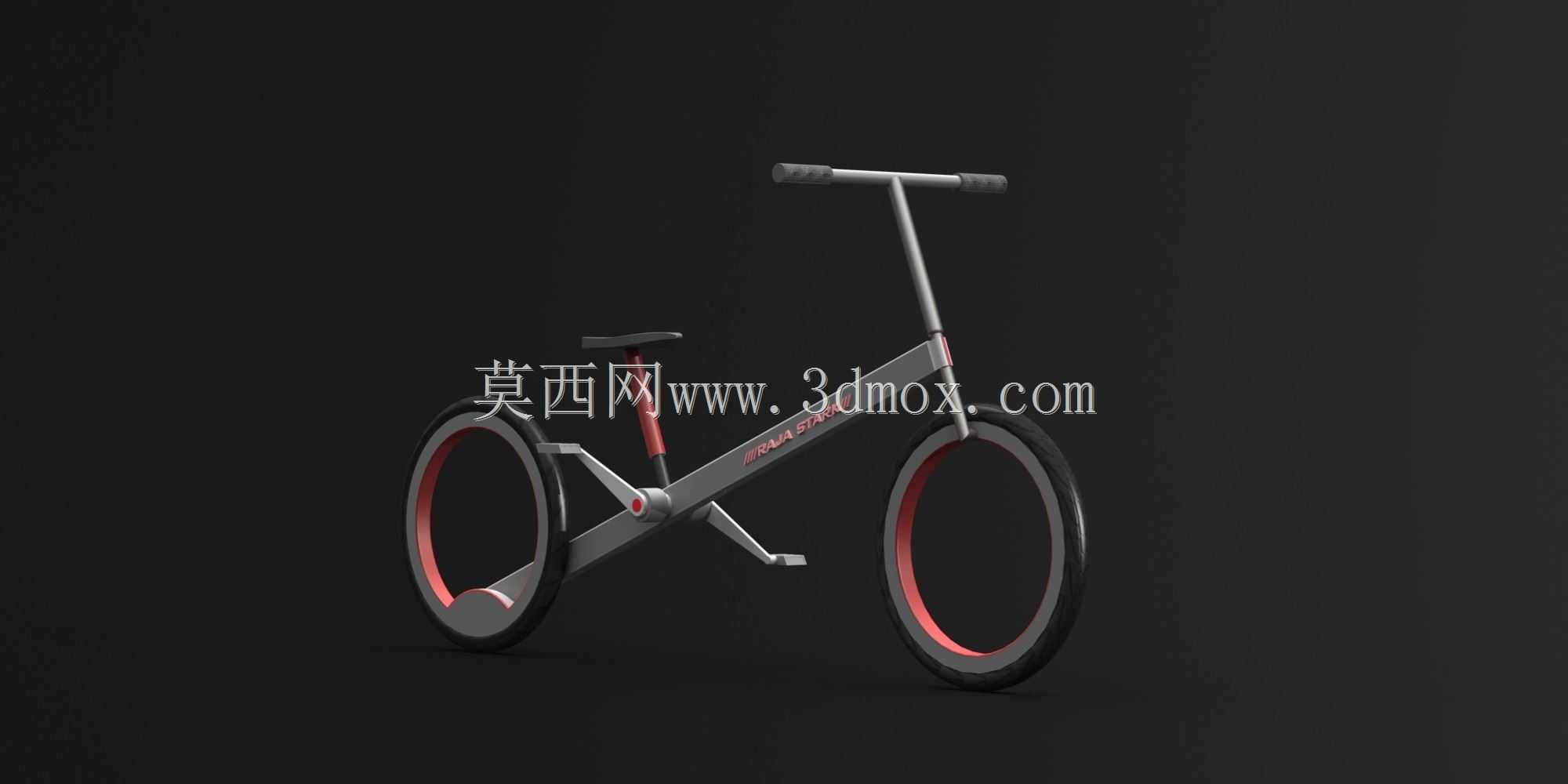

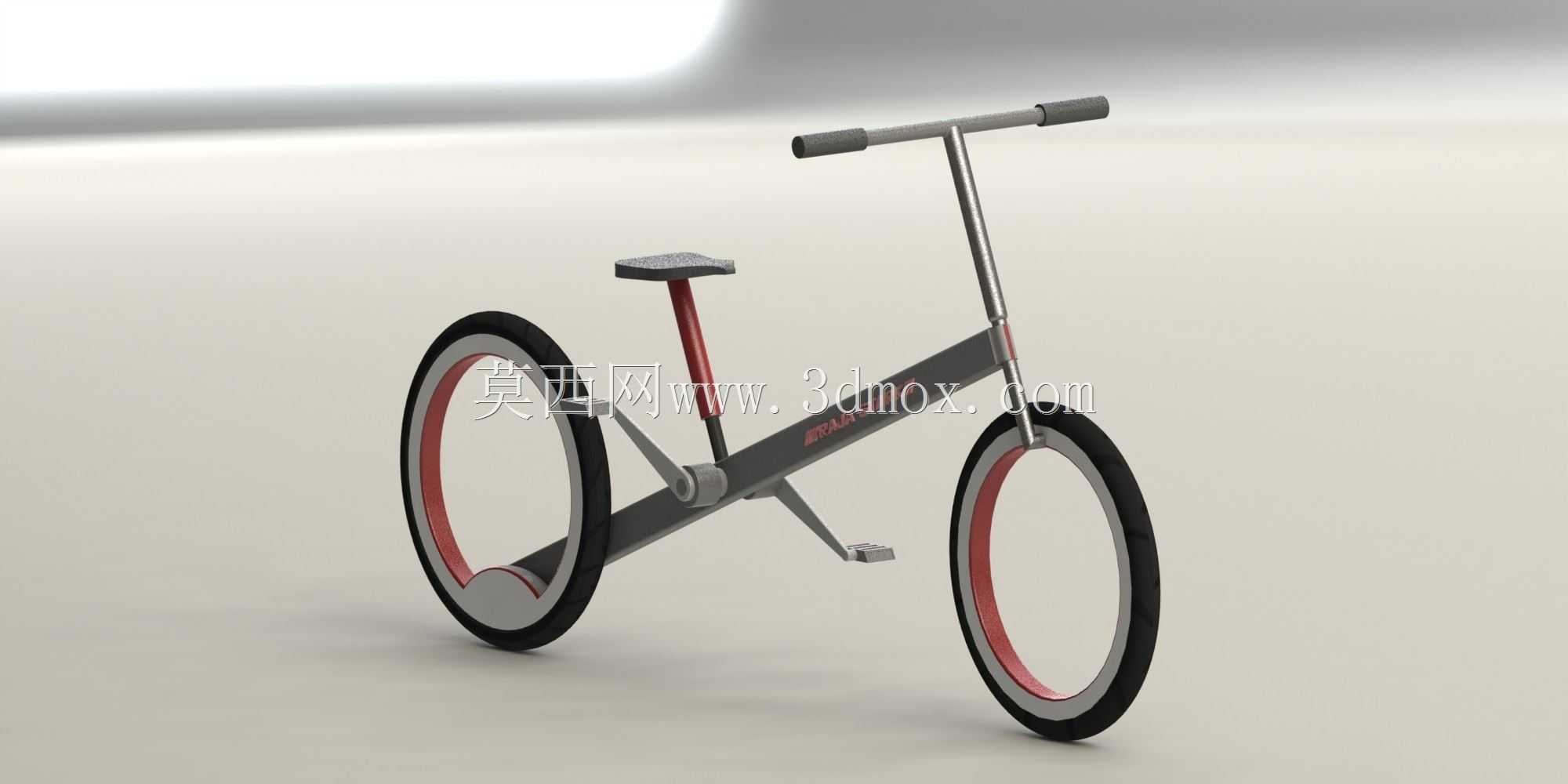

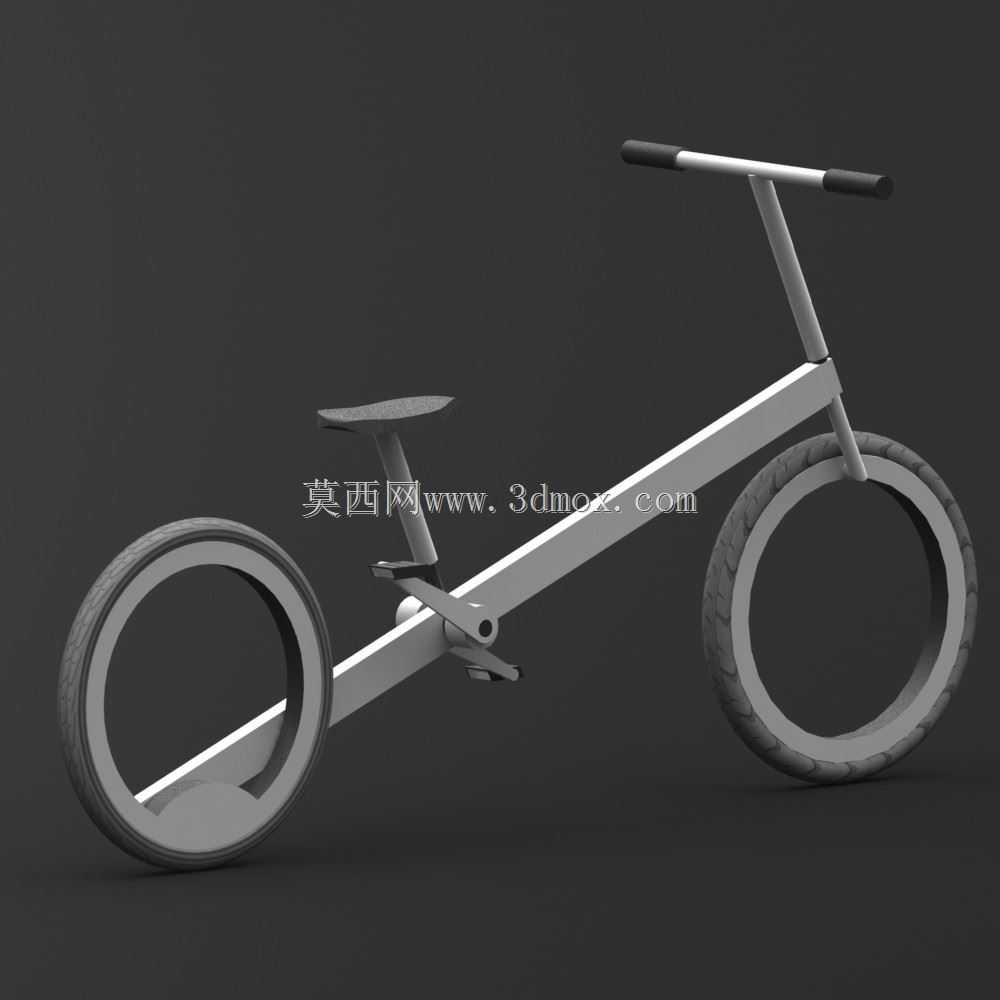

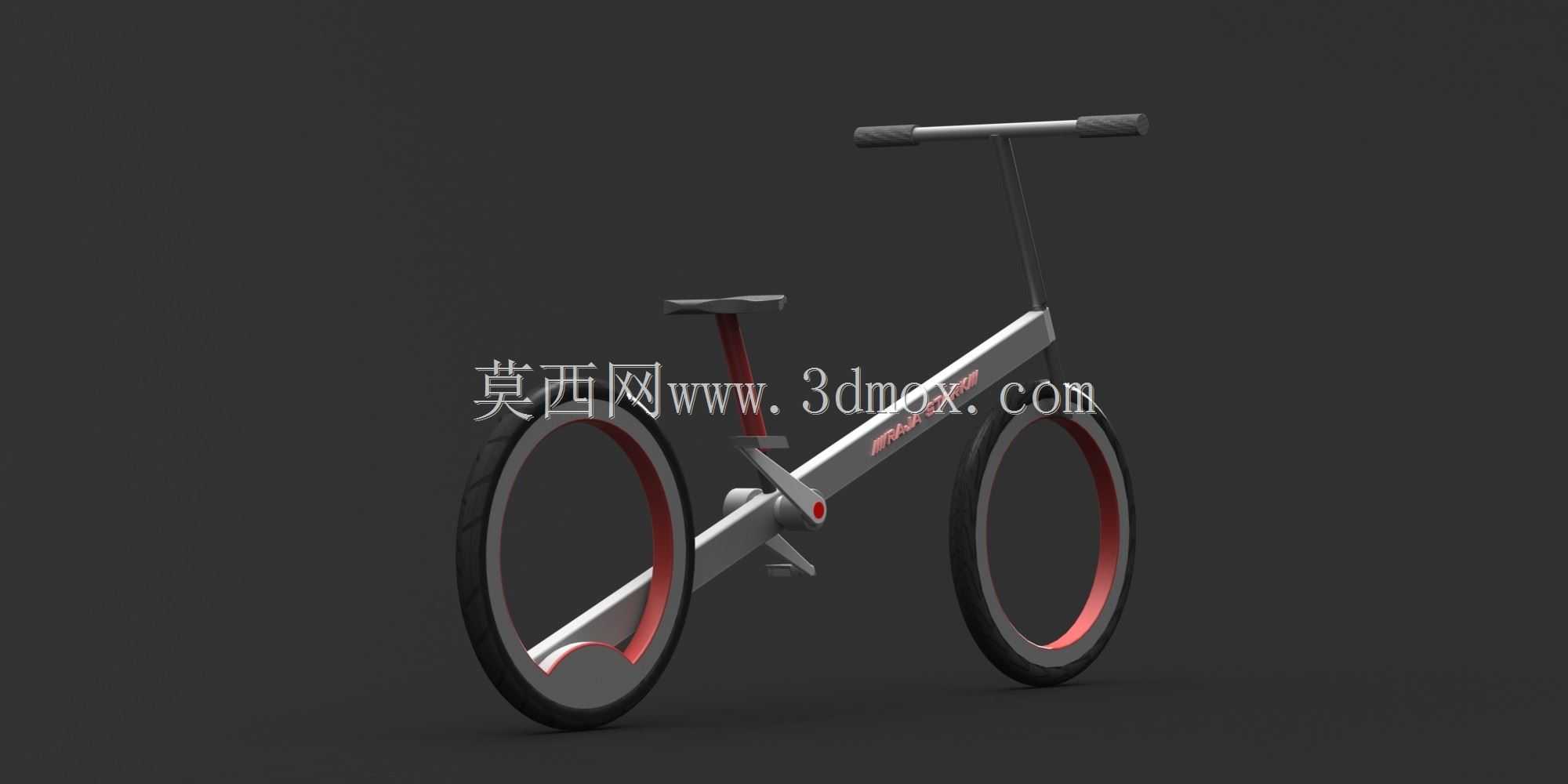

无轮毂结构城市通勤代步自行车设计

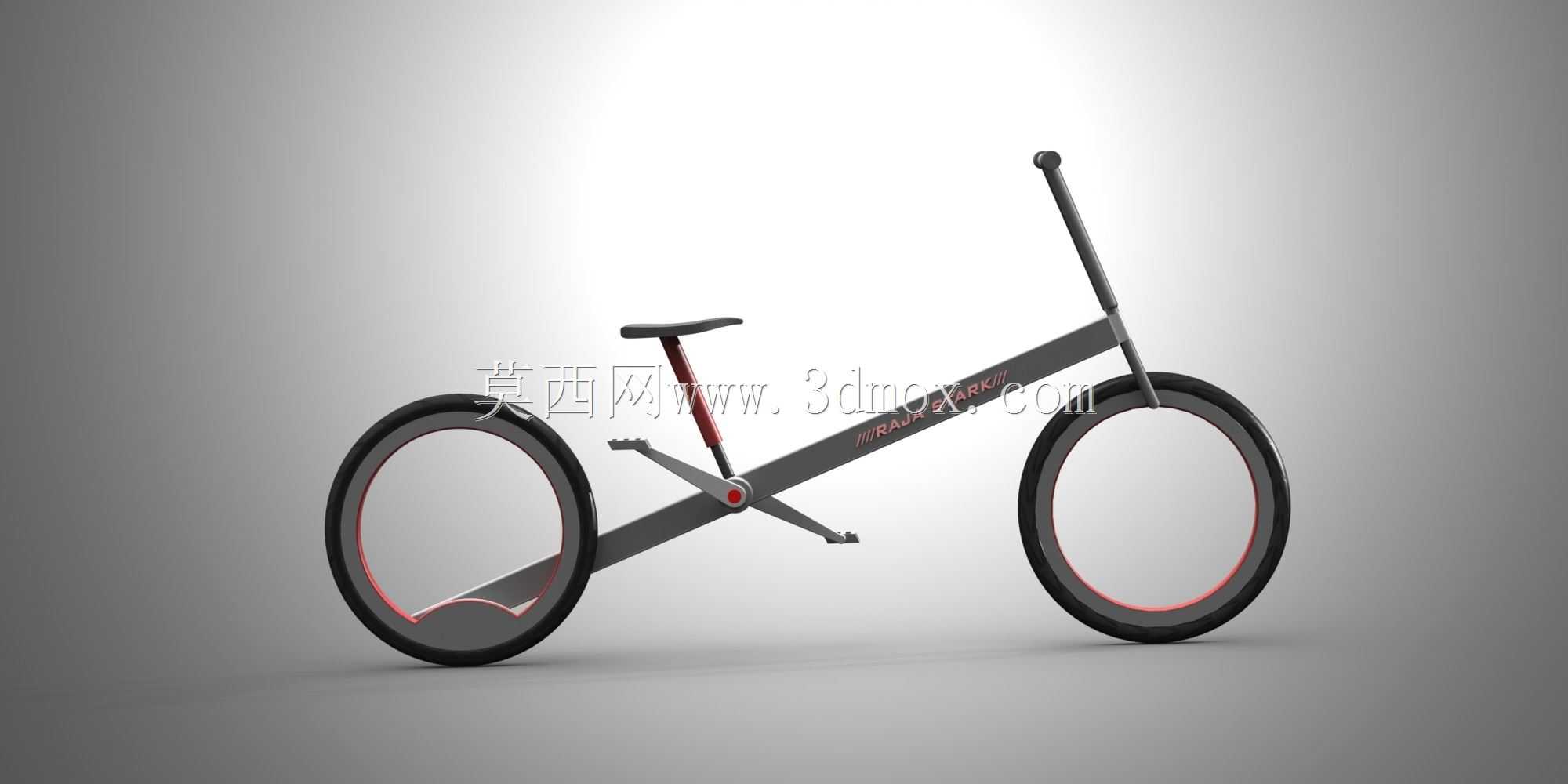

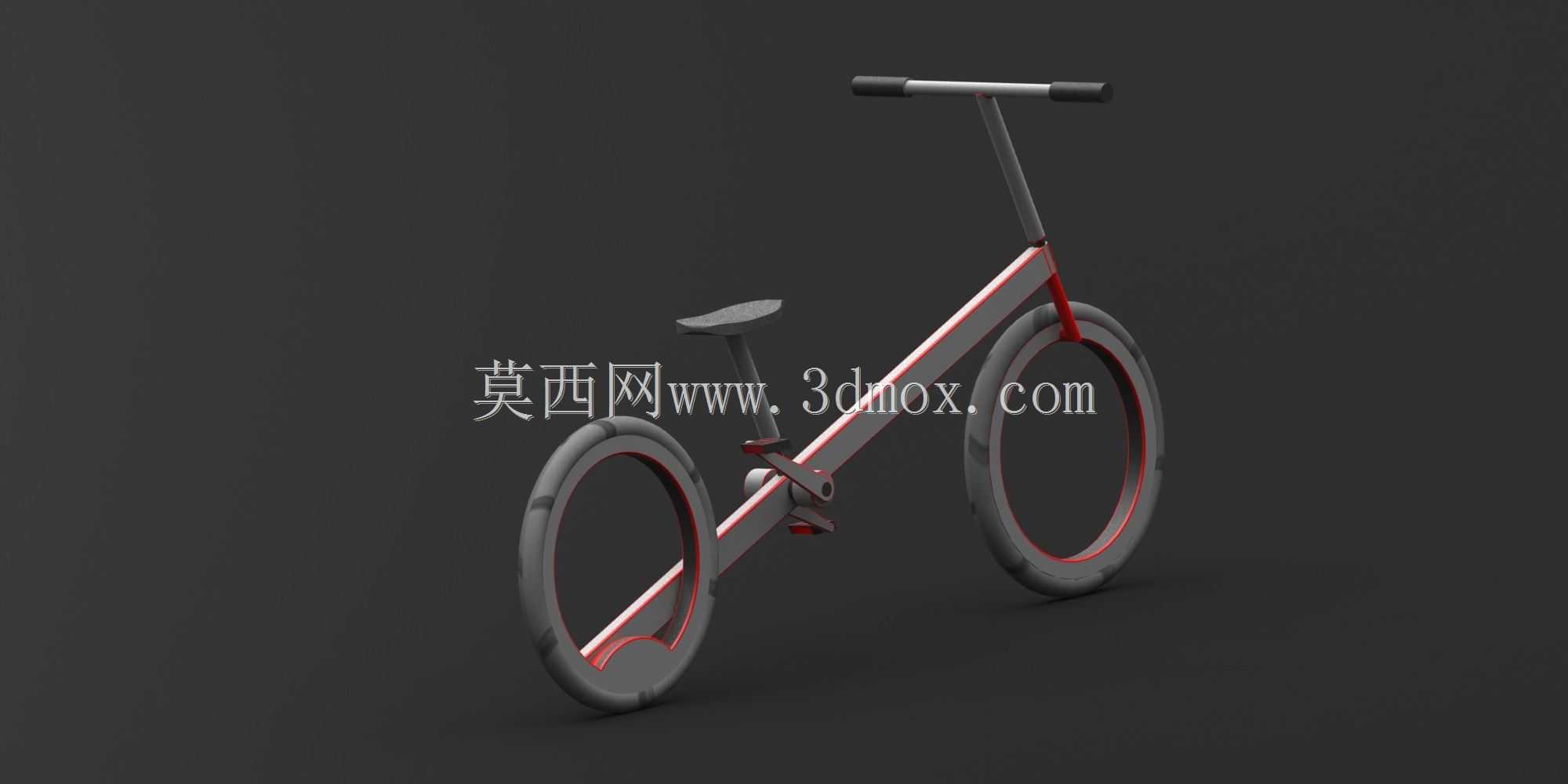

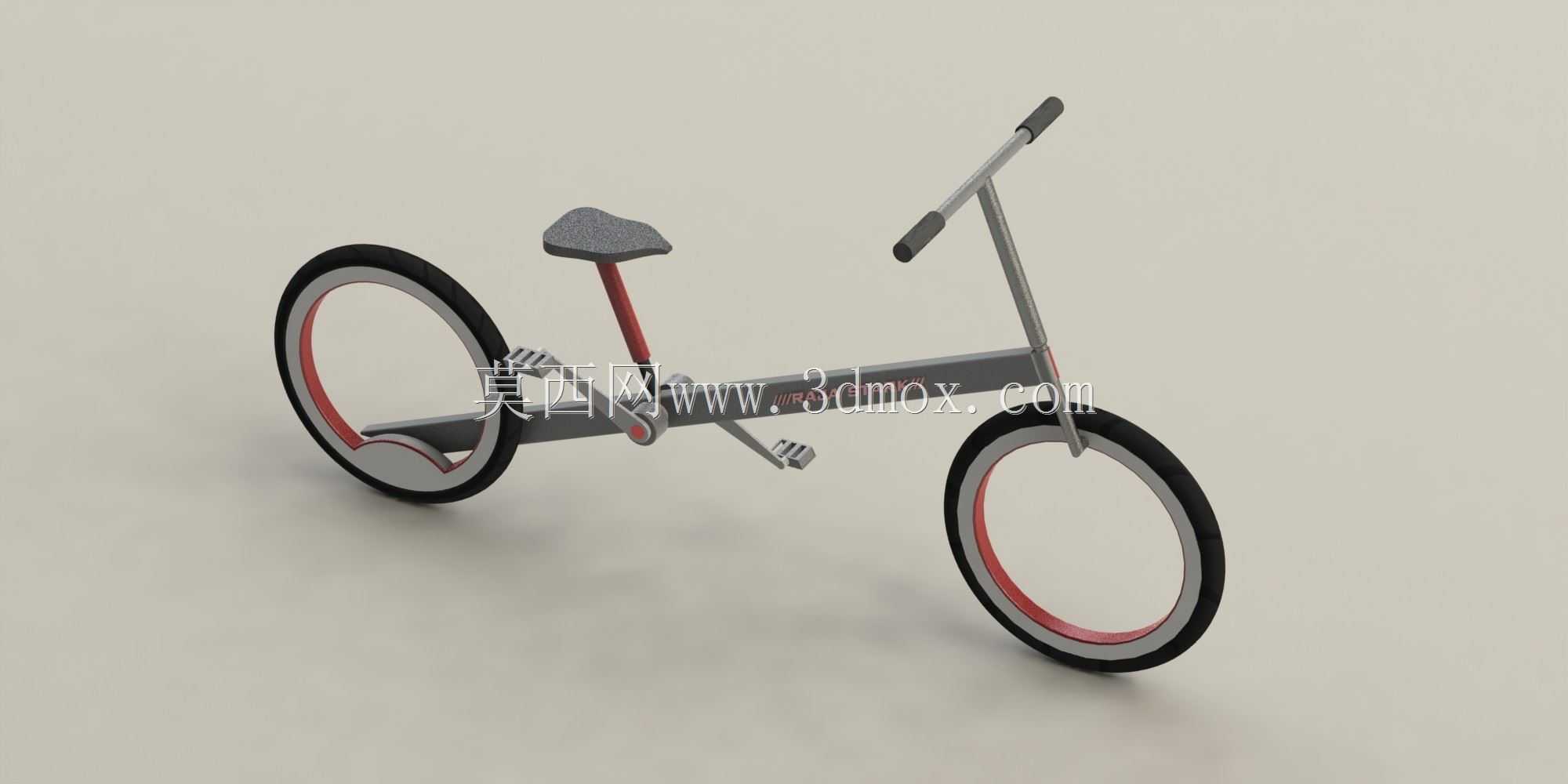

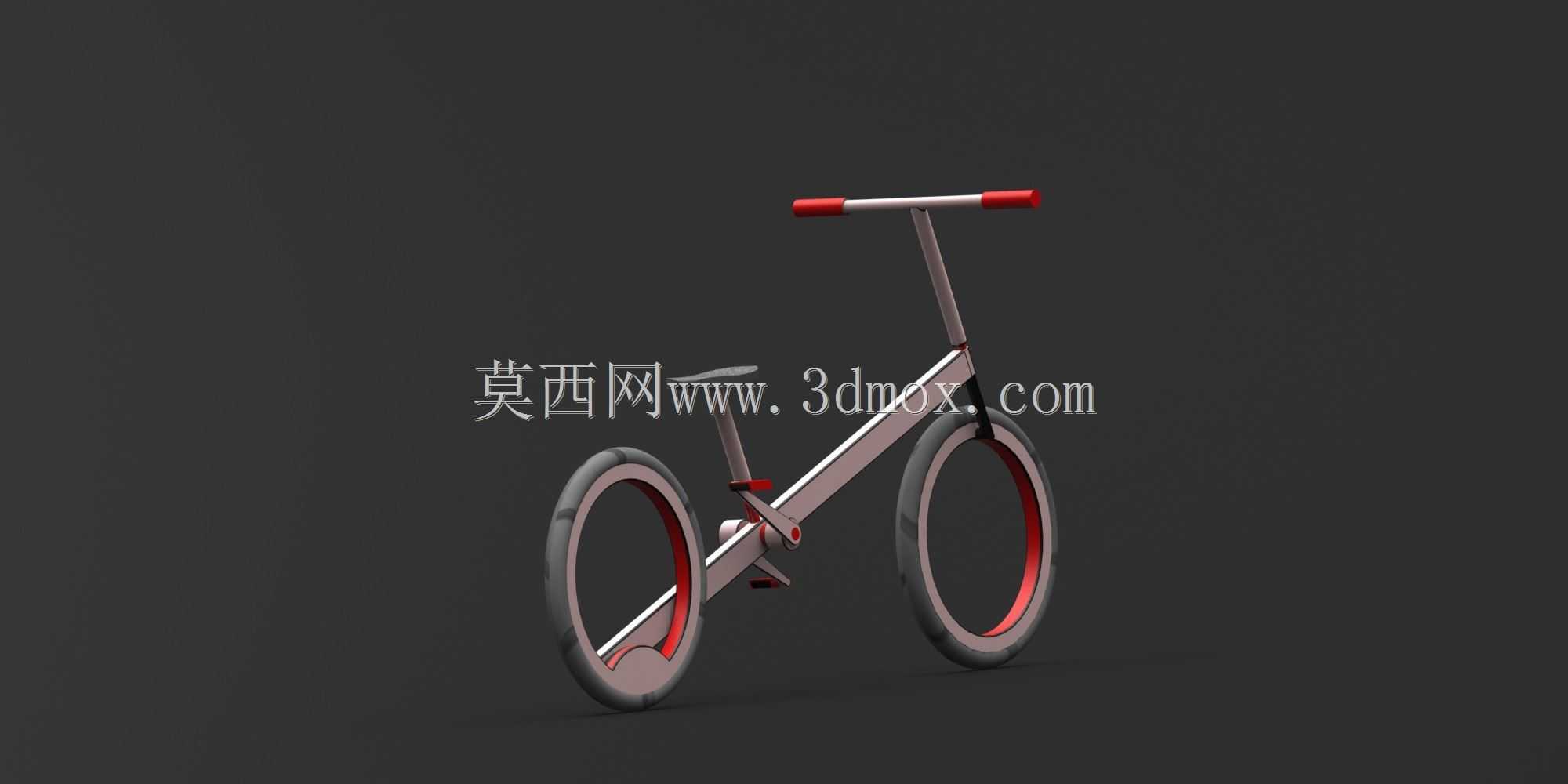

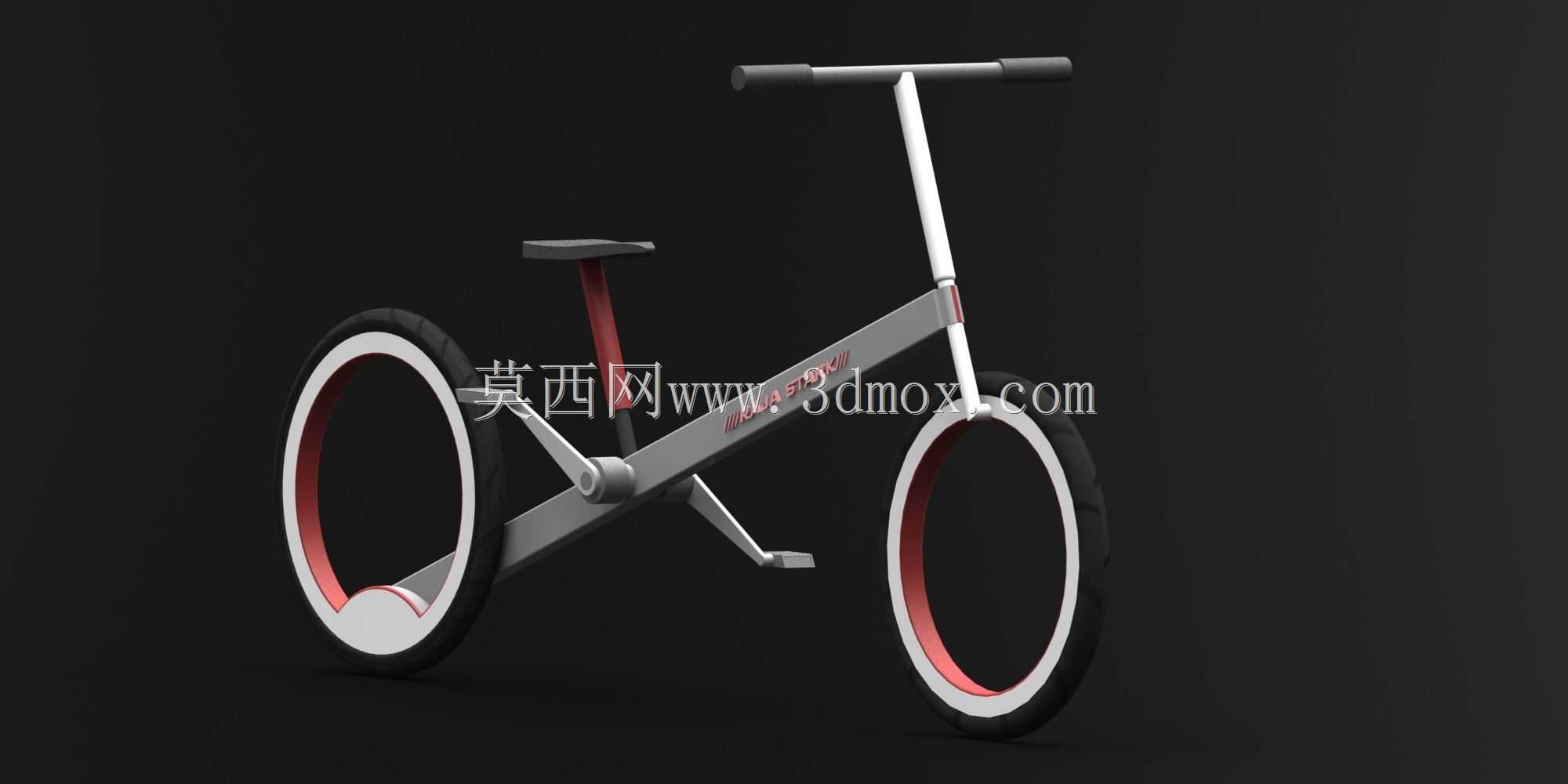

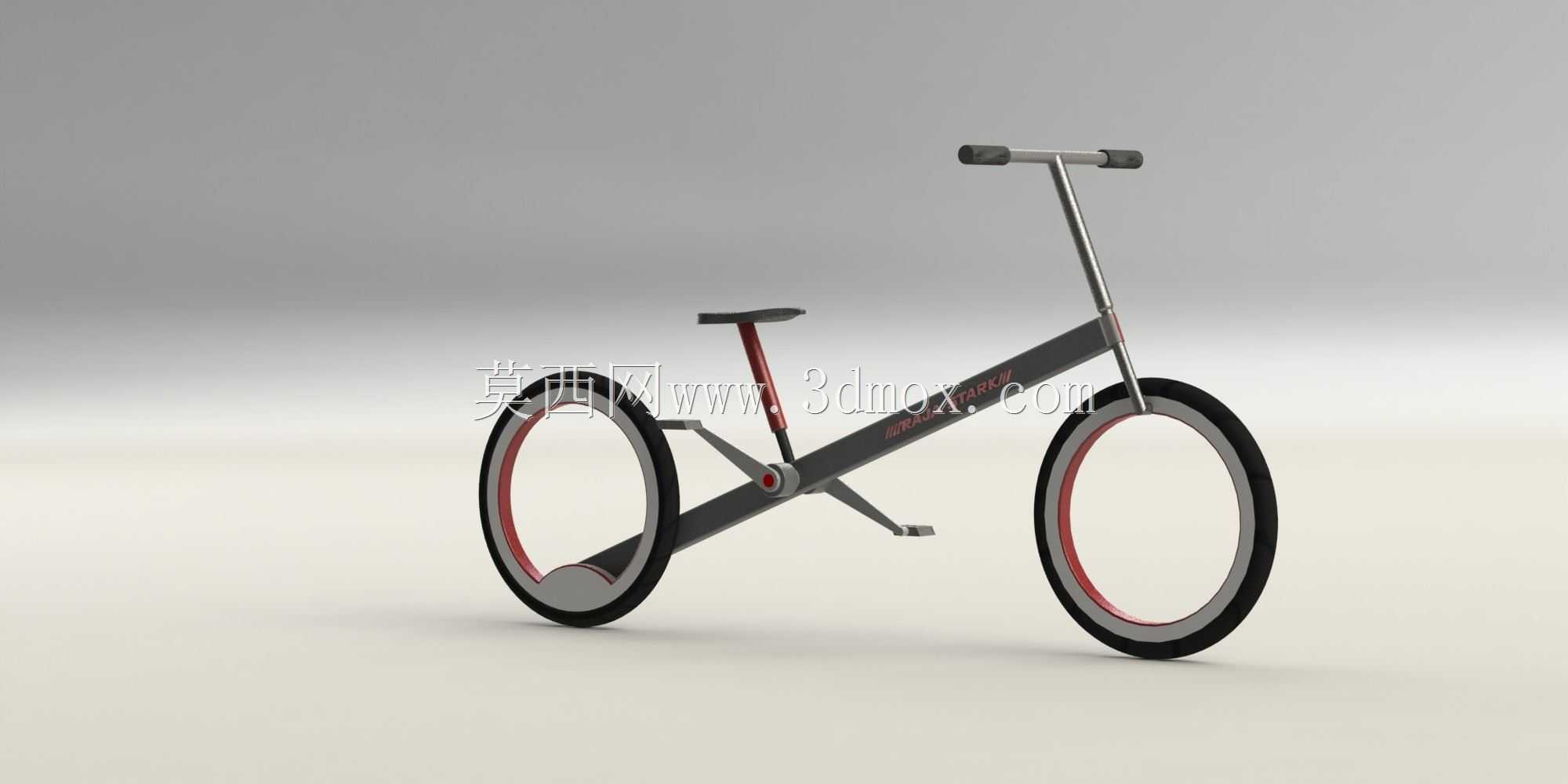

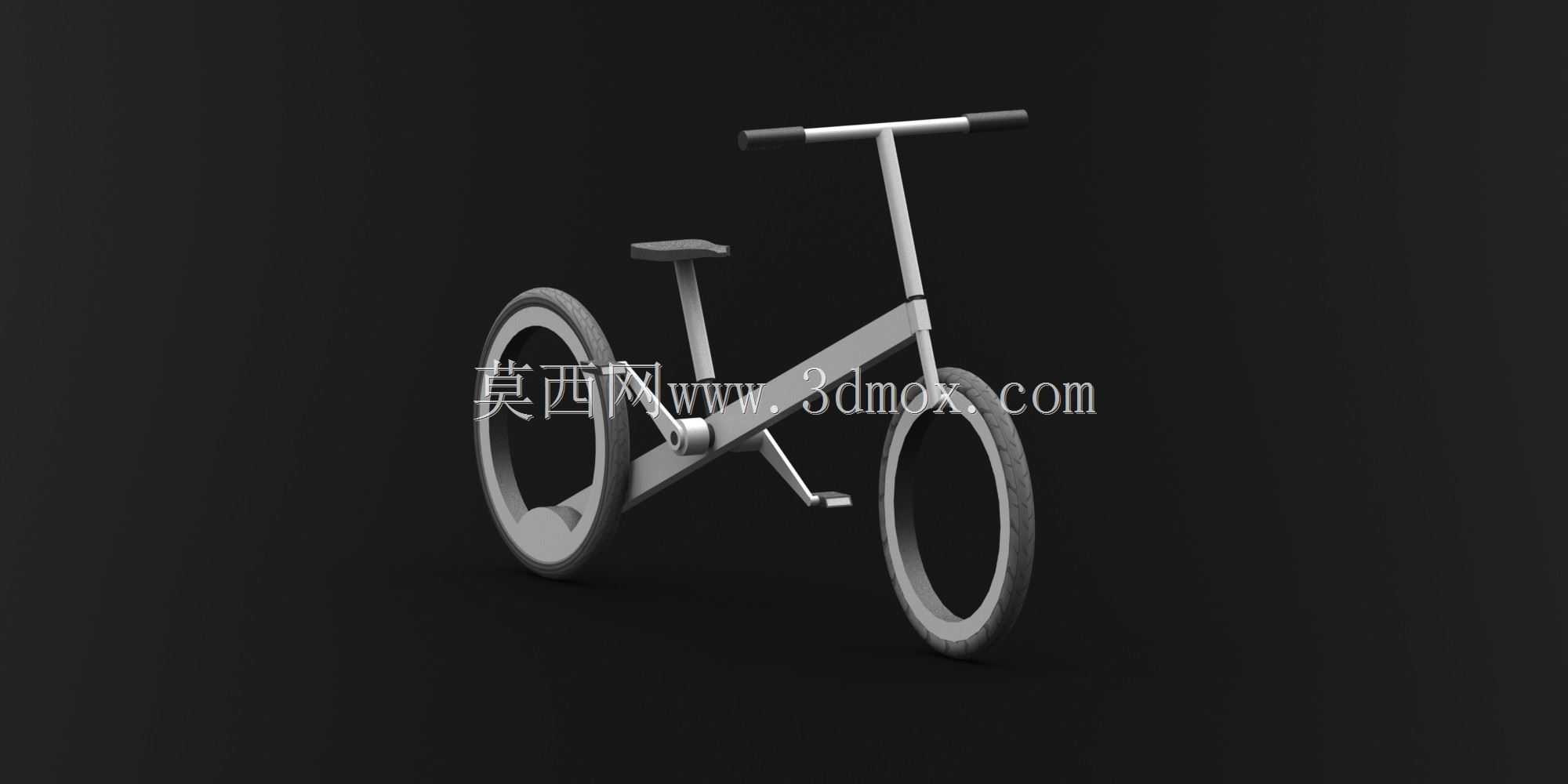

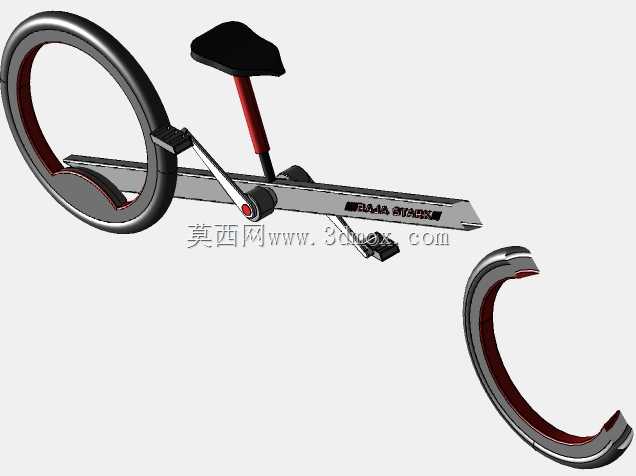

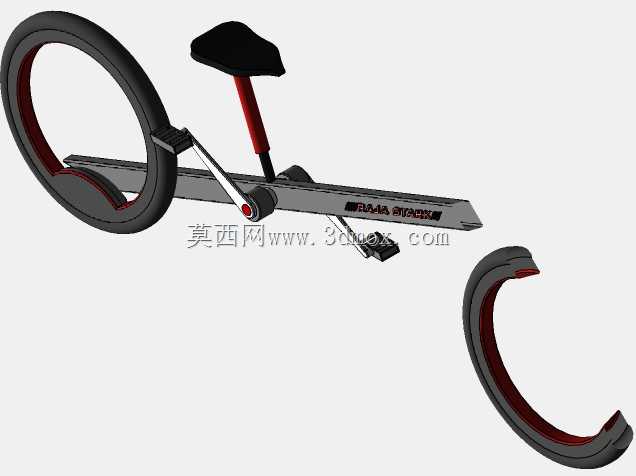

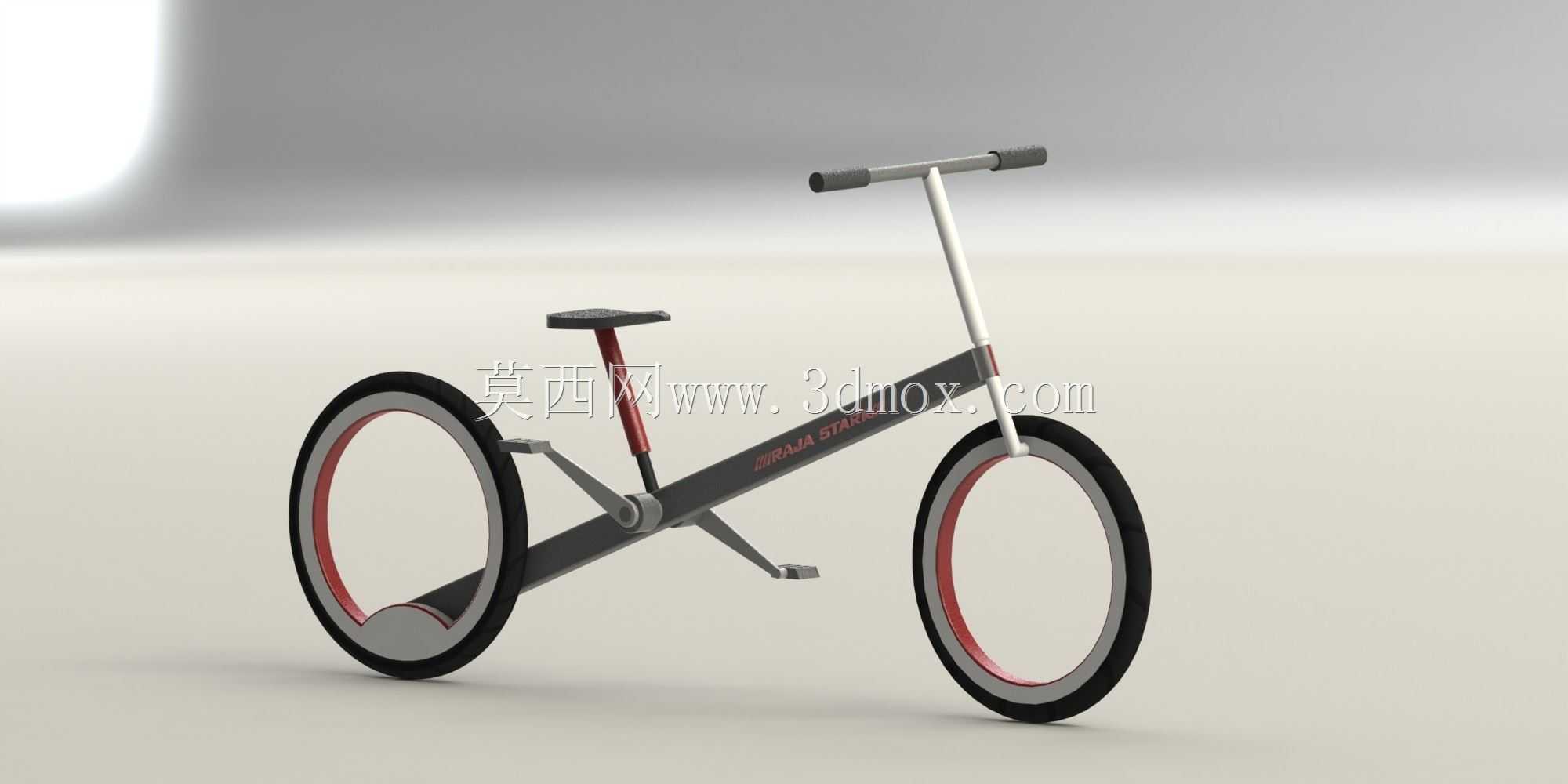

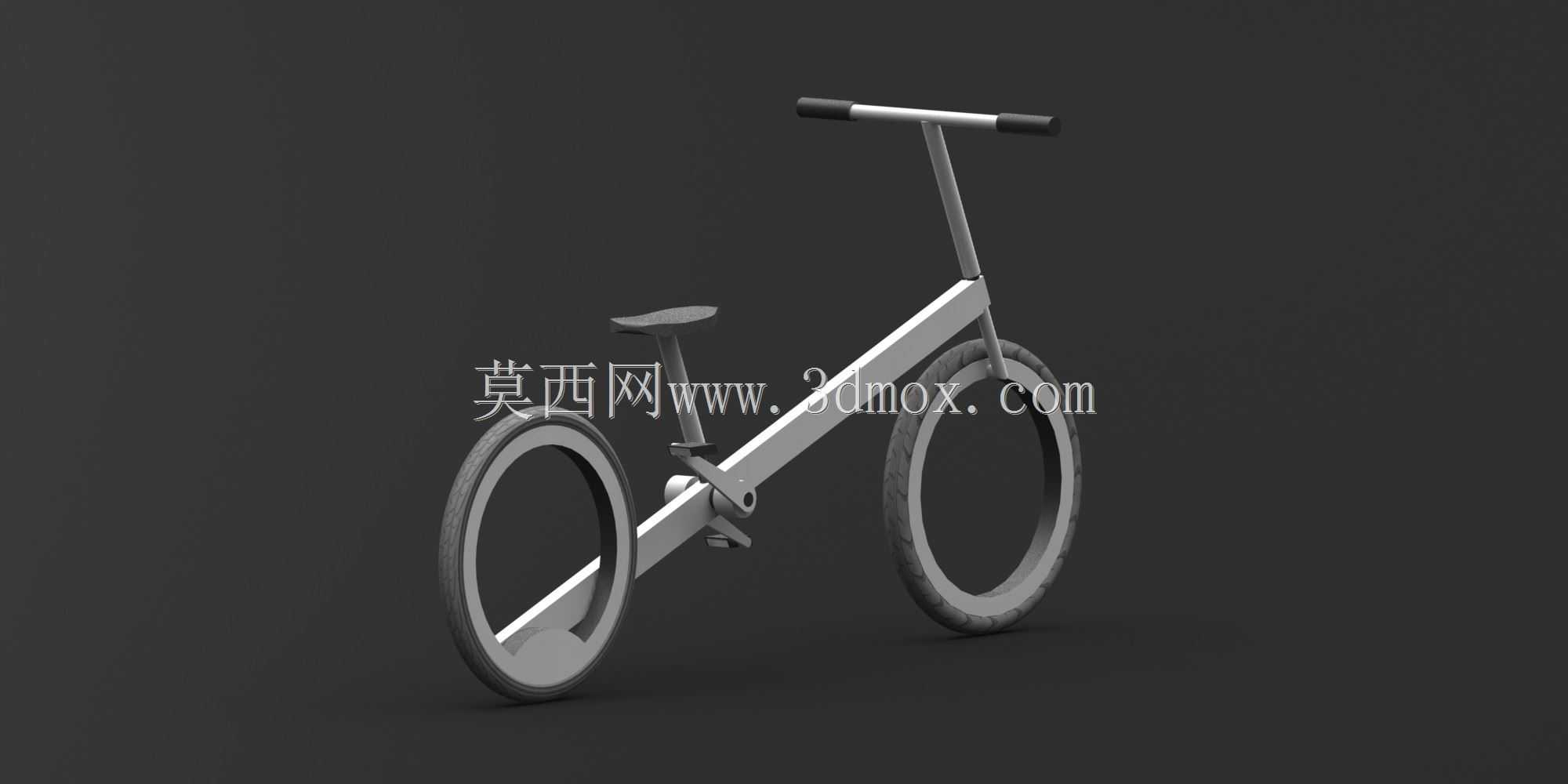

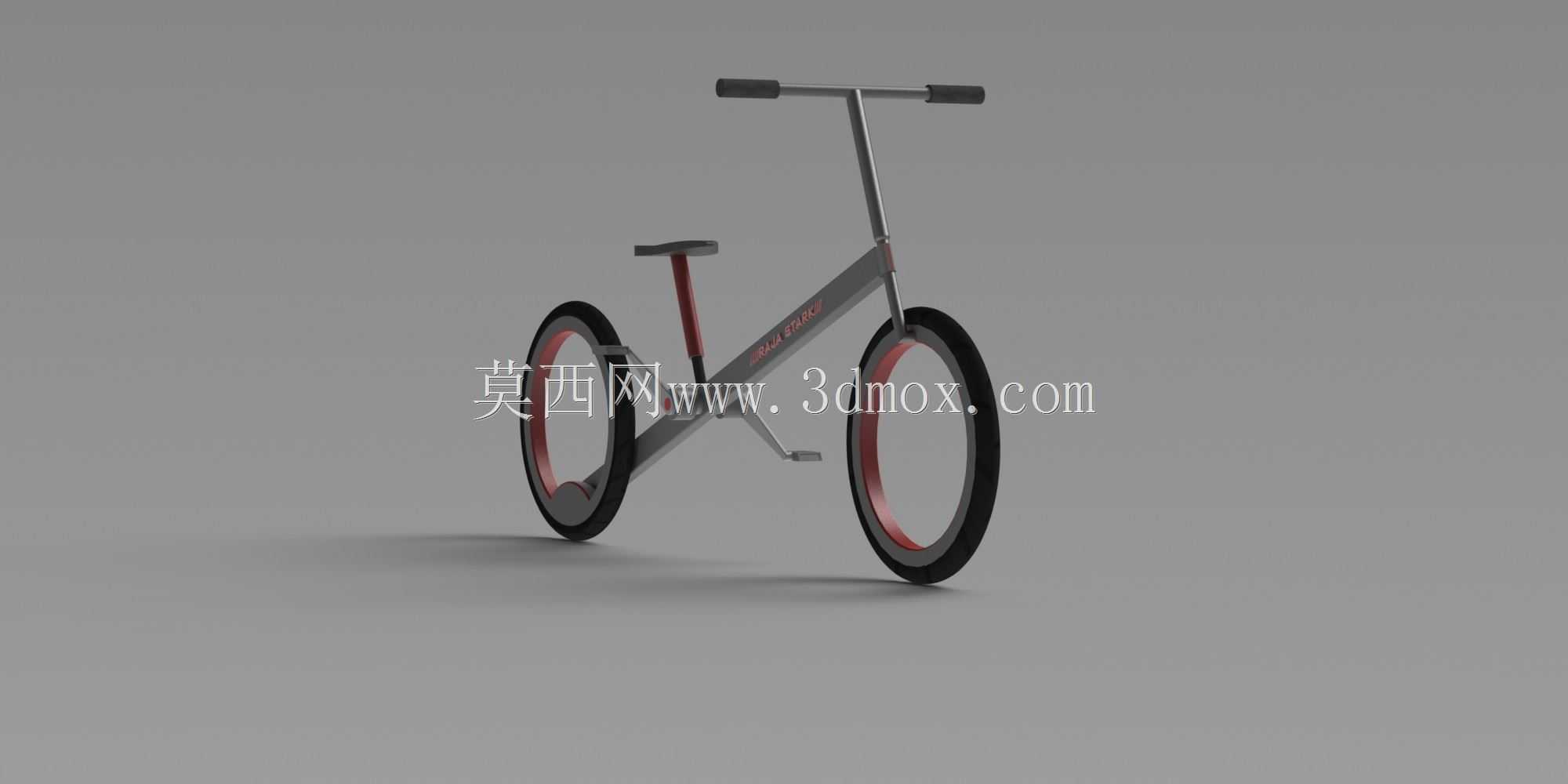

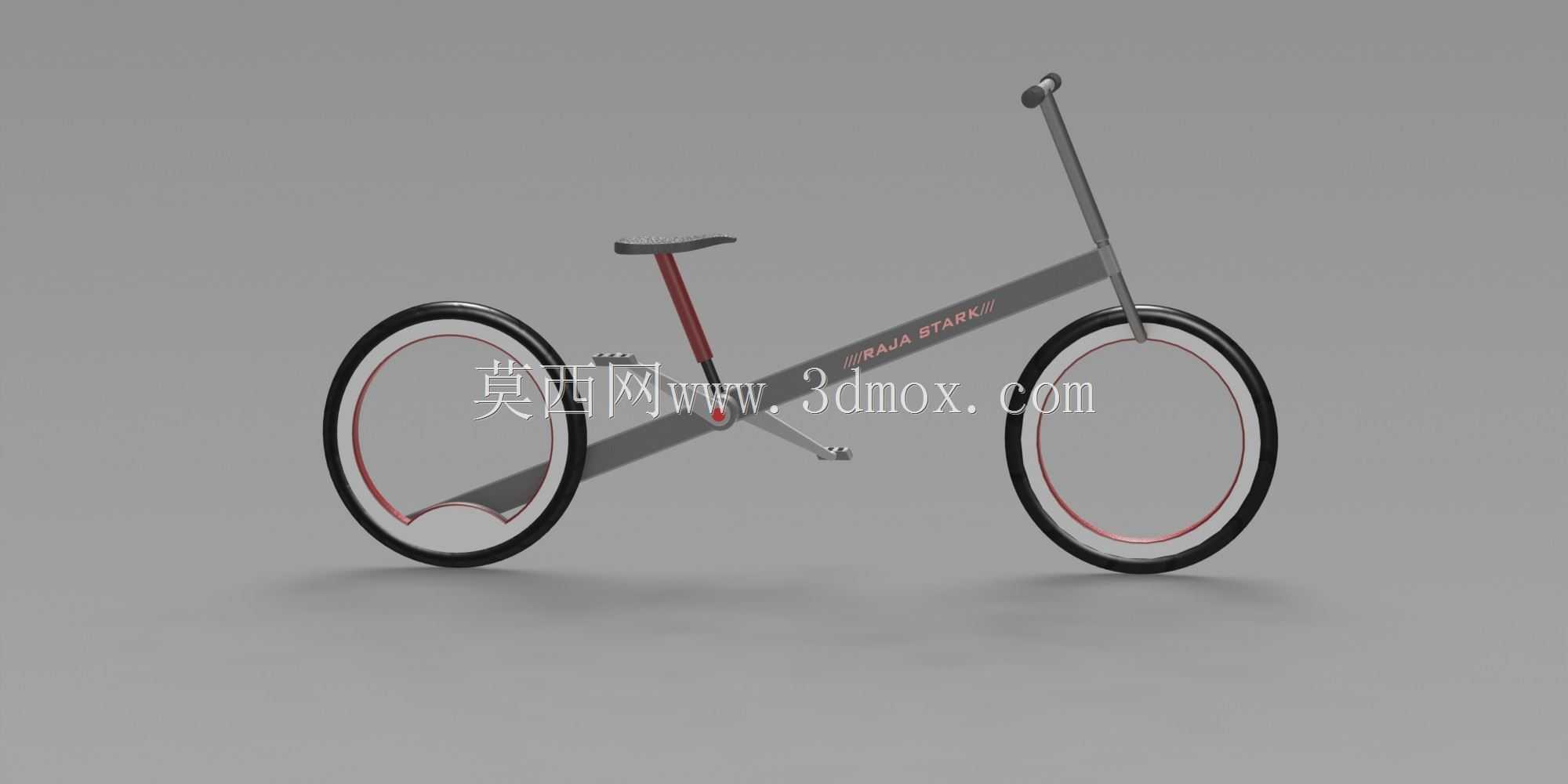

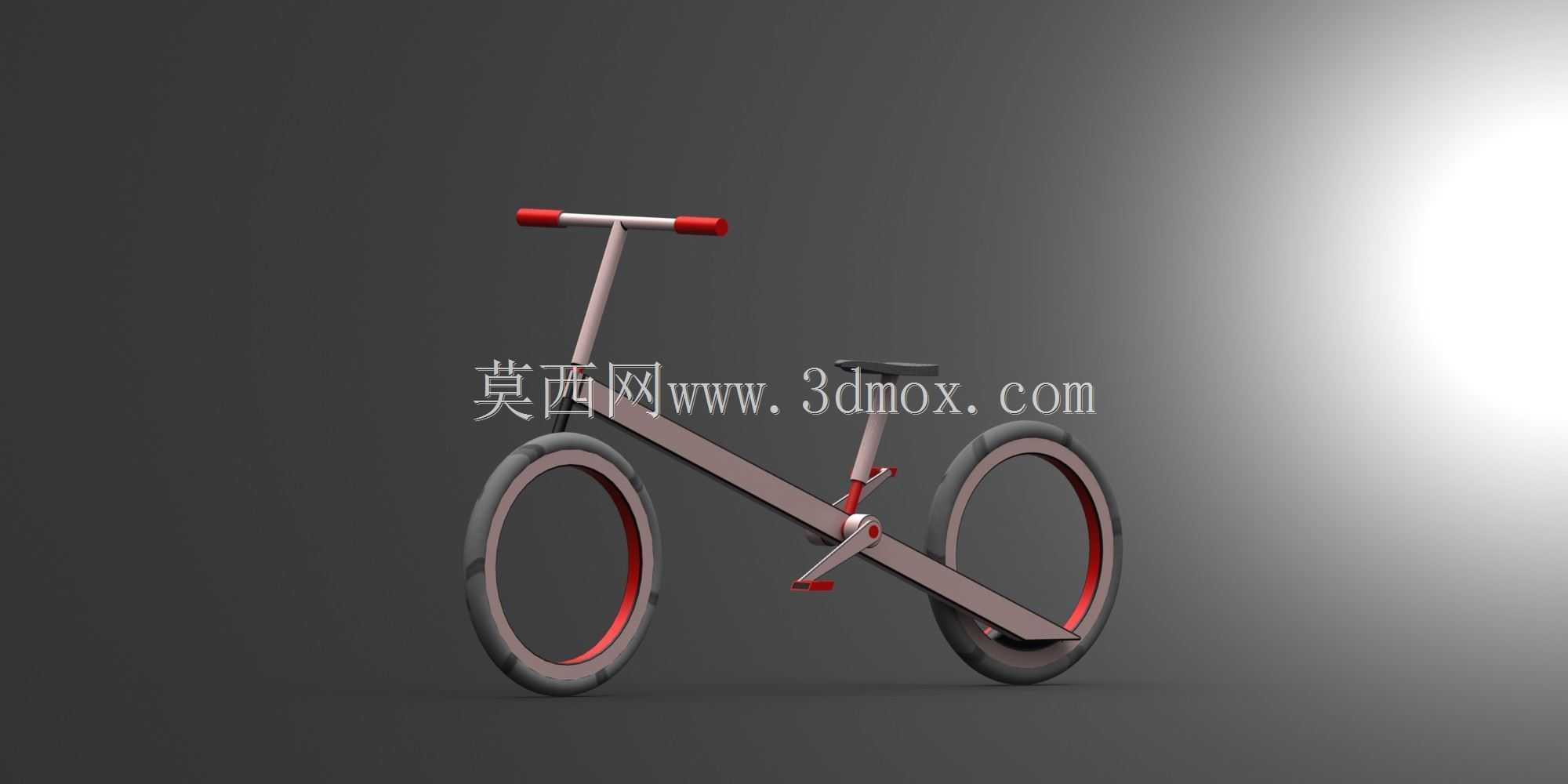

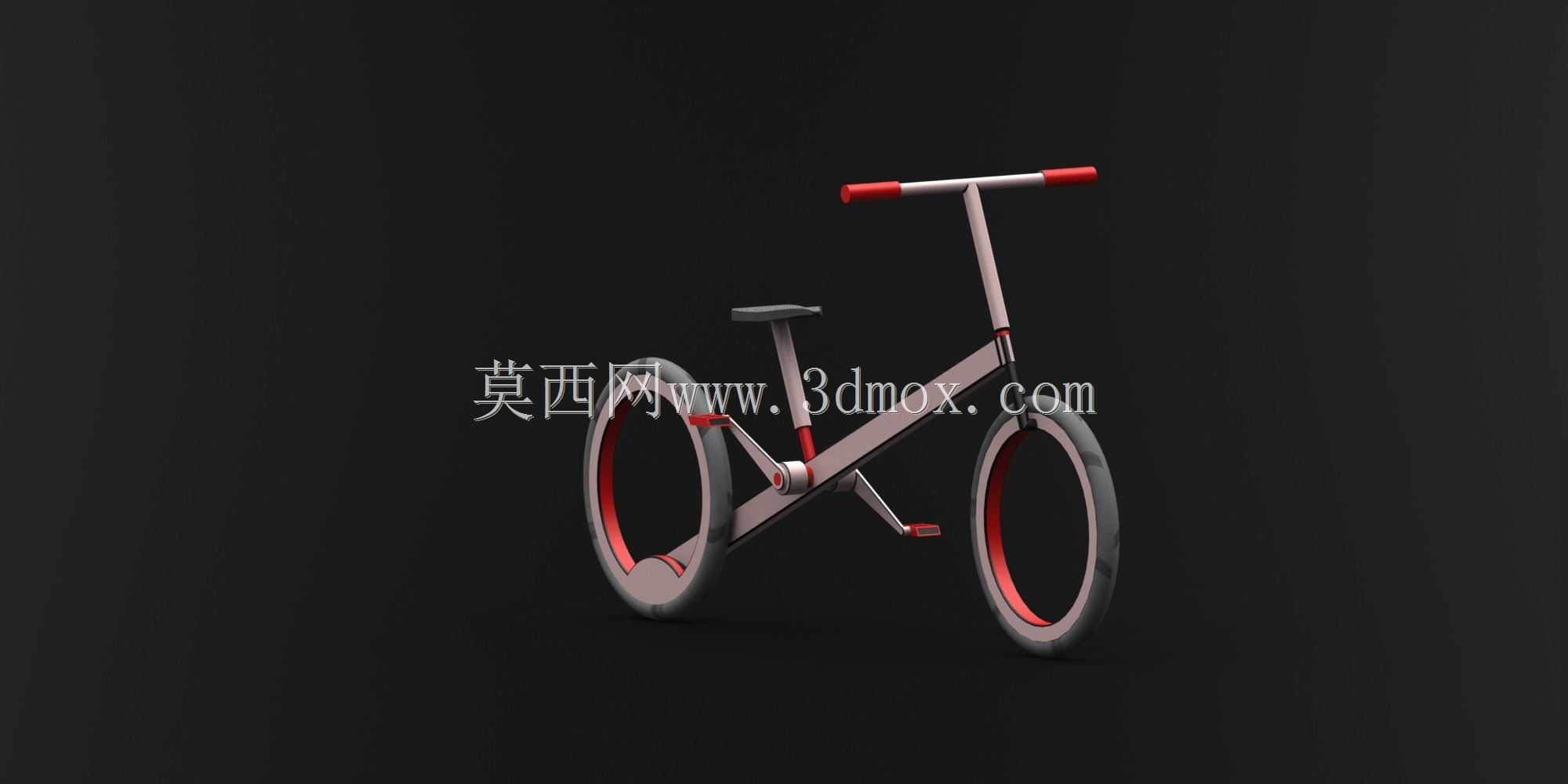

　　这款无轮毂城市自行车的设计，核心瞄准城市短距离通勤的高频使用场景，覆盖日常3-8公里的出行需求，适配城市铺装路面、社区慢行系统、商圈周边非机动车道等多种通行环境，相比传统自行车更侧重停放便利性与通行灵活性，解决传统通勤车在狭窄空间挪转、密集停车区取放的痛点。从结构设计逻辑来看，整车摒弃了传统自行车的辐条式轮毂结构，轮组采用环形无辐条设计，轮圈直接集成滚动承载功能，轮胎嵌入环形轮圈的预留槽位内，滚动过程中轮组与车架的连接点位于轮圈内侧的弧形支撑段，既减少了辐条调整、辐条断裂的维护需求，也避免了骑行过程中辐条卷入裤脚、杂物的常见问题。车架部分采用一体化直梁式结构，将立管、上管、下管整合为单根变截面梁体，

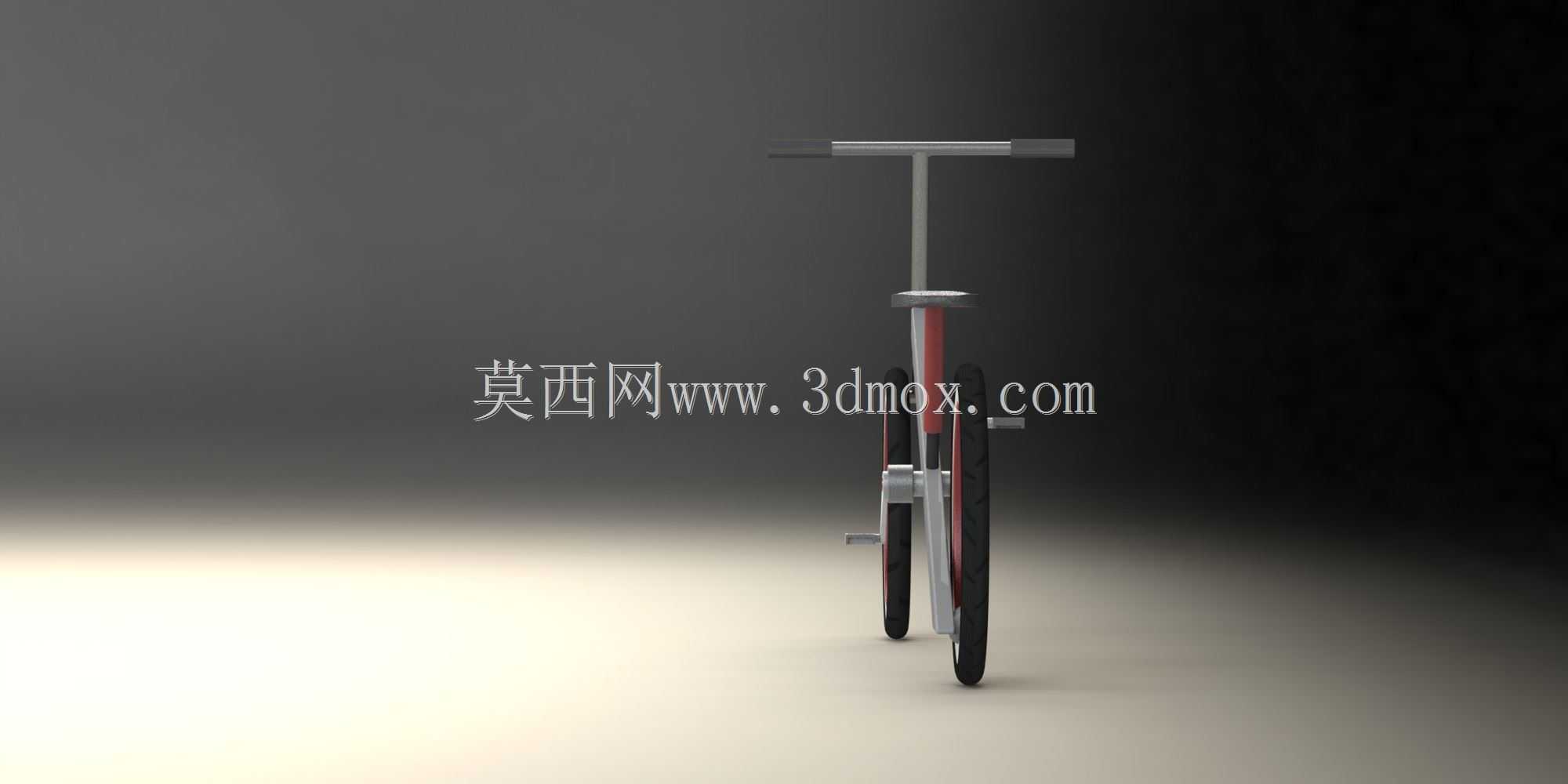

　　梁体从车头把立位置一直延伸至后轮支撑段，整体截面做了圆角过渡处理，既降低了焊接拼接带来的应力集中风险，也减少了整车的零部件数量，装配工序相比传统城市车缩减近三分之一。车把部分采用极简直把设计，把横长度控制在480mm，比传统通勤车把宽窄100mm左右，更适合在狭窄的非机动车道、人流密集的慢行区域穿行，把套采用防滑橡胶材质，握位角度做了5度的后倾设计，匹配城市通勤时直立骑行的姿态，减少长时间握把的手腕压力。鞍座采用窄型短坐垫设计，坐垫支撑点对应人体坐骨位置，填充层厚度控制在20mm，兼顾短程骑行的舒适度与上下车的便利性，避免宽坐垫在频繁启停时蹭蹭裤腿的问题；鞍座立管与主车架采用快拆式锁紧结构，可根据不同身高的使用者快速调整坐高，

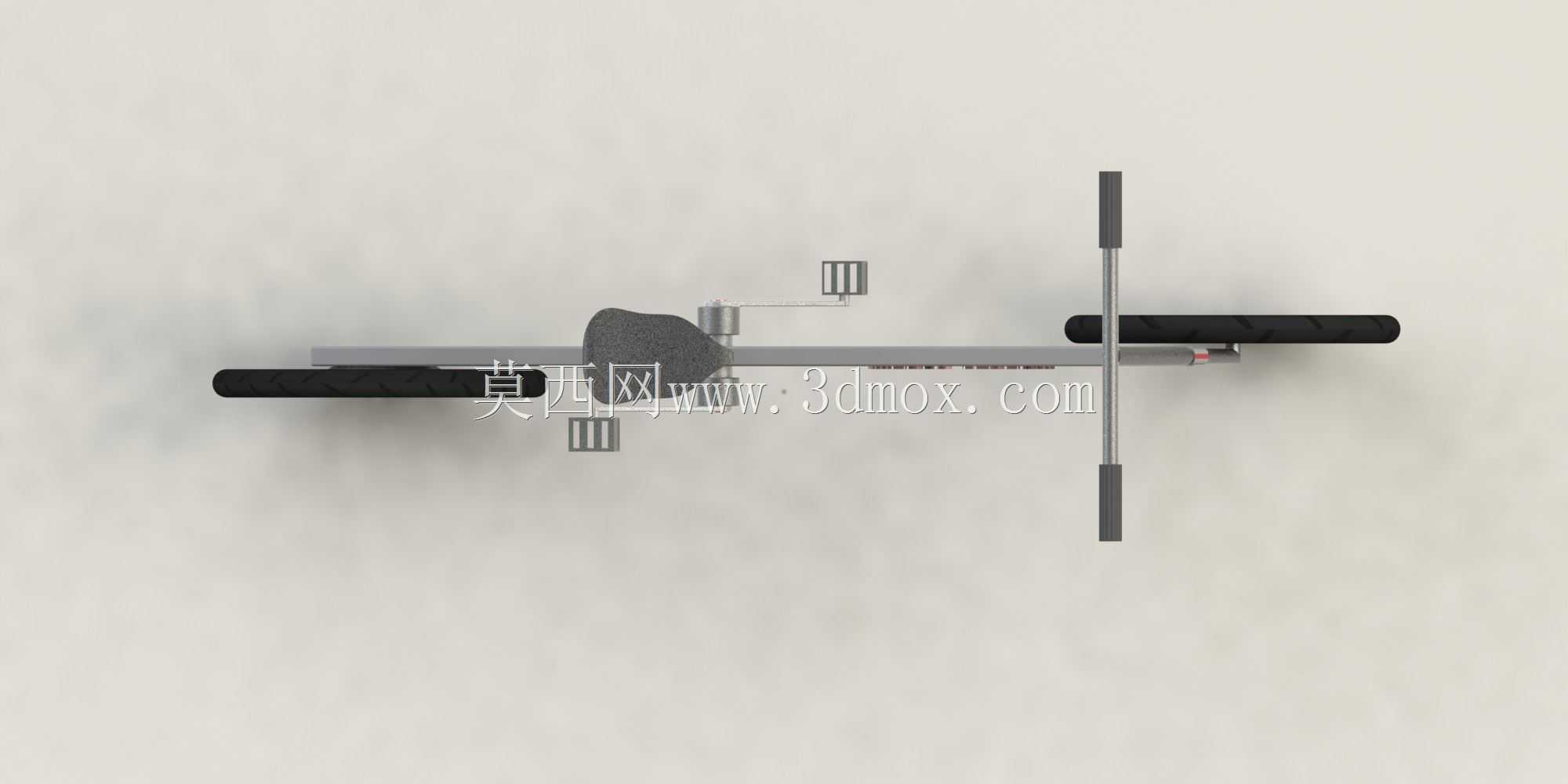

　　调整行程覆盖150cm-185cm身高人群的使用需求。传动部分采用极简的曲柄脚踏结构，取消了传统的链条、飞轮变速结构，直接将曲柄与后轮的驱动段连接，通过脚踏的圆周运动直接驱动后轮转动，结构上完全规避了链条掉链、链条油污沾染衣物的问题，维护成本大幅降低，适合日常高频使用、缺乏定期维护条件的城市用户。从安装边界与尺寸参数来看，整车长度控制在1200mm，高度最高为950mm，宽度最宽处为车把位置的480mm，整体占用空间比传统20寸折叠自行车还要小15%左右，停放时可直接靠在墙面、立柱旁，也可轻松推入电梯、放置在阳台等狭小空间，不需要额外预留过大的停放区域。轮组尺寸等效传统16寸自行车轮径，环形轮圈的内侧支撑结构做了密封处理，

　　可阻挡路面灰尘、积水进入滚动配合面，延长轴承结构的使用寿命，轮胎采用城市通勤专用的半光面胎纹，滚动阻力小，在干燥、湿滑的铺装路面都能提供足够的抓地力，胎面厚度做了加厚处理，可应对城市路面常见的碎石、玻璃碎屑等扎胎隐患。在实际使用场景中，这款车既可以作为上班族从家到地铁站、公交站的接驳代步工具，也可以作为社区内短途出行、商圈周边采购的代步载具，整车重量控制在8kg以内，单人即可轻松搬运上下楼，无突出的尖锐结构，搬运过程中不会剐蹭墙面、电梯内饰。设计过程中针对车架的受力情况做了针对性的结构强化，主车架梁体在脚踏安装位置、轮组支撑位置做了局部加厚处理，可承受最大100kg的骑行载荷，日常使用中不会出现结构变形、断裂的问题；所有外露的金属部件都做了哑光防锈处理，可应对城市雨天骑行、路面积水溅蚀的使用环境，长期使用也不会出现漆面脱落、部件锈蚀的问题。整车没有多余的装饰部件，所有结构都服务于骑行功能，把横位置预留了安装车铃、车灯的安装位，用户可根据自身使用需求加装配件，不需要对车架结构做额外打孔改造；脚踏采用折叠式结构，停放时可将脚踏向上翻折，进一步减少整车的占用宽度，在密集的非机动车停车区，相邻车辆之间的间距可以缩小到100mm，大幅提升停车区域的空间利用率。
