诺科山地车点火装置结构三维设计

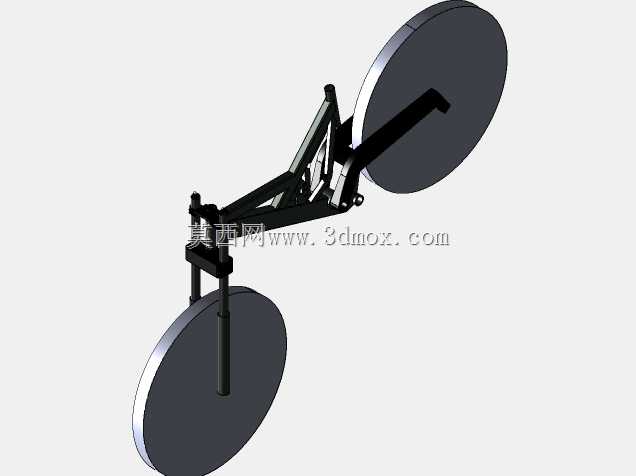

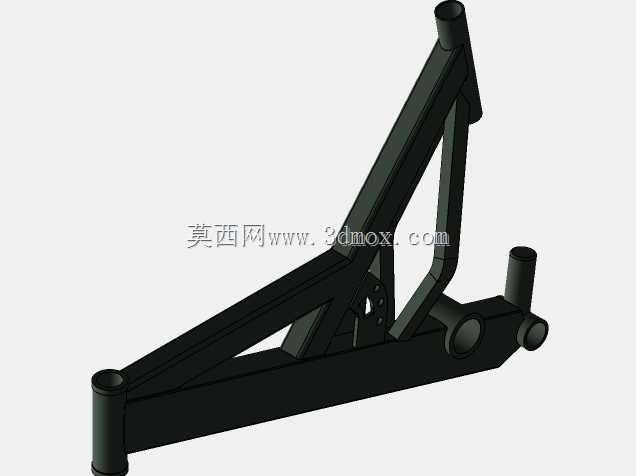

　　在山地越野骑行装备的改装与定制场景中，适配诺科山地车的点火装置结构，主要用于特定赛事或特种骑行场景下的动力辅助点火触发，区别于常规民用自行车的纯人力驱动结构，这类带有点火触发模块的山地车多用于极限越野、特种通勤或者改装爱好者的定制化搭建，核心作用是在人力踩踏的基础上，通过精准的点火触发逻辑匹配辅助动力单元的输出节奏，避免动力介入突兀导致的骑行失控。从结构功能来看，这套设计的核心框架部分做了高精度的尺寸还原，主车架连接段采用三角桁架式的焊接结构模拟，摇臂、轮组安装位、拨叉调节位都预留了足够的调整余量，轮组部分采用简化的圆盘式模拟结构，主要用于验证整体装配的干涉情况，不需要还原轮组的辐条、花鼓等细节结构，重点把控前后轮的轴距、

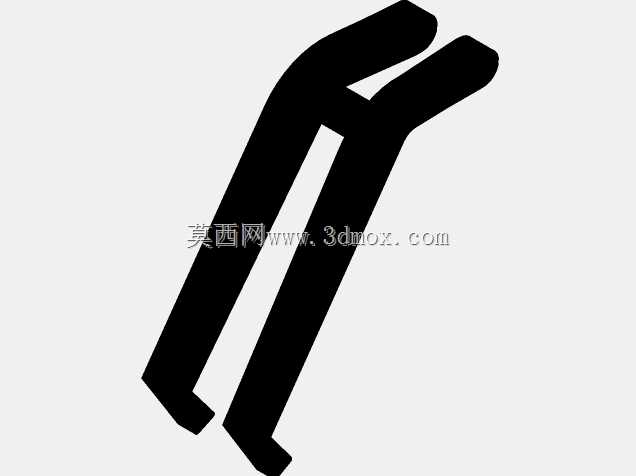

　　轮径与车架摇臂的摆动边界，避免转向或者摇臂压缩过程中出现结构碰擦。设计思路上优先保证核心安装接口的尺寸准确性，主车架与前叉、后摇臂的连接枢轴位置严格按照诺科对应车型的安装孔位尺寸做匹配，点火模块的安装支架直接集成在后三角的上管位置，不需要额外打孔破坏原有车架结构，其余非核心零件采用通用尺寸做等效模拟，目的是在设计阶段快速验证整体装配关系，后续实际加工或者改装时，可以根据选用的点火模块具体型号、轮组实际规格、摇臂的行程参数对对应位置做微调，拨叉部分的安装位预留了3-5mm的调节间隙，能够兼容不同规格的变速套件匹配需求。从安装边界来看，前后轮的模拟轮径对应常规27.5寸山地车轮组的外轮廓尺寸，轴距控制在对应车型的标准范围内，

　　后摇臂的摆动角度预留了12度的上下活动空间，满足越野场景下的减震行程需求，点火模块的安装位置距离车架五通中心的高度做了合理抬高，避免越野过程中泥水飞溅导致的模块故障，摇臂与车架连接的枢轴位置做了加厚的结构模拟，保证受力传递的合理性，不会出现应力集中的问题。轮组的安装开档尺寸按照标准山地车的花鼓开档做预留，前叉的立管角度匹配对应车型的头管角度，保证转向操作的手感与原车一致，拨叉的安装位置与后轮轴的相对位置做了反复校验，确保变速过程中链条的走线顺畅，不会出现掉链或者变速不准的问题。实际应用中，这套结构可以作为改装爱好者搭建点火辅助动力山地车的基础参考框架，不需要从零开始测绘原车的车架尺寸，

　　只需要根据自己选用的具体配件调整对应位置的安装尺寸即可，核心框架的连接关系、受力路径都经过装配验证，不存在结构性的干涉问题，轮组的简化模拟也能让设计者快速判断整体的外轮廓边界，方便后续加装外壳、护板等附属配件的时候预留足够的空间，点火模块的走线槽也在车架上管位置做了预留，能够隐藏走线避免越野过程中线路被树枝剐蹭扯断。
