电气面板用接线连接固定支架结构

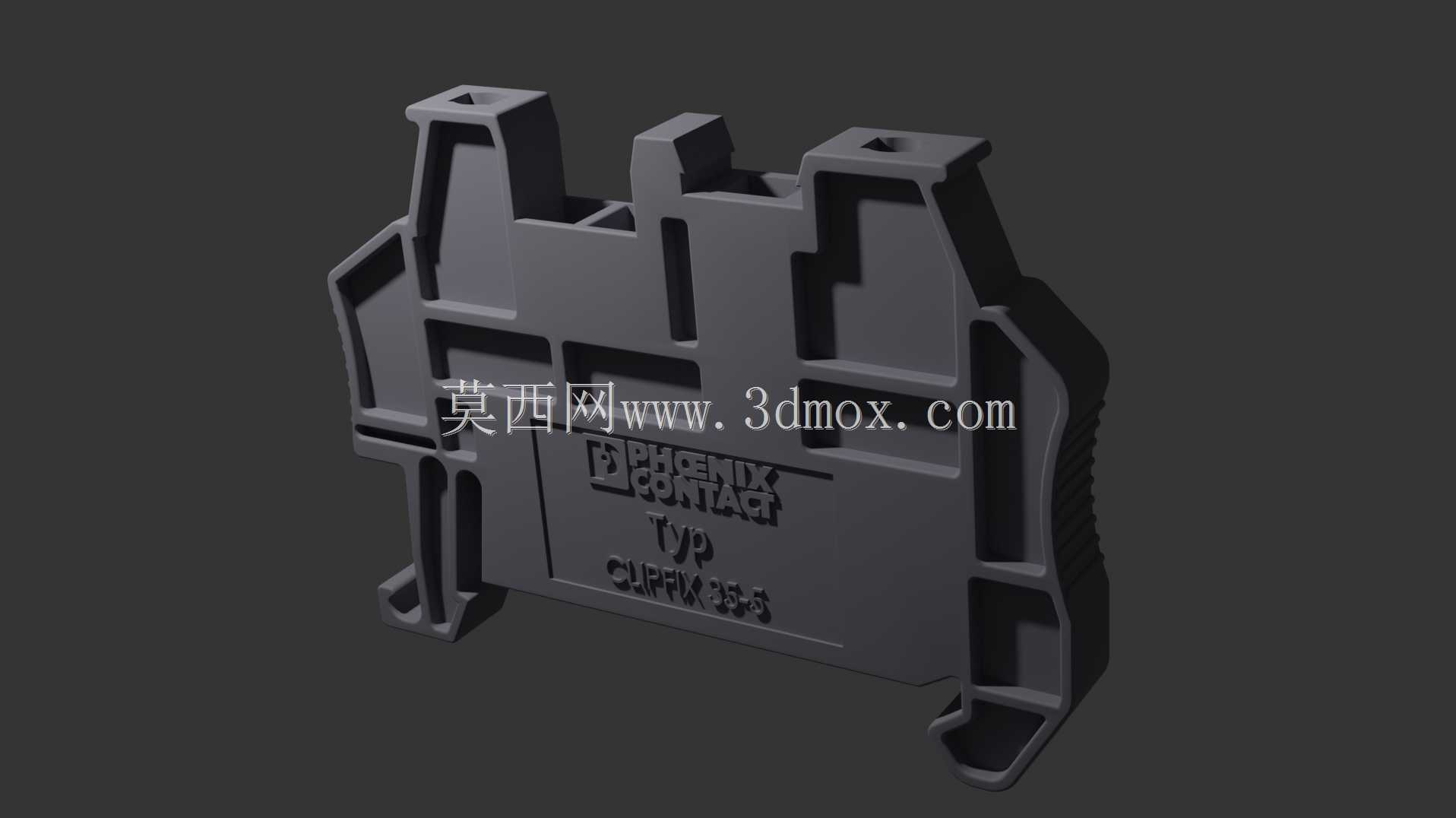

　　在低压电气柜、现场分布式电气面板的装配作业中，这类接线连接支架是端子排安装环节的核心配套构件，主要承担端子排的侧向定位、相邻端子单元的拼接限位以及整体排组的端部固定作用，避免多片端子拼接后在长期受导线拉扯、温度循环变化时出现排组偏移、松脱错位的问题。从实际装配场景来看，这类支架通常成对使用，分别卡在整组接线端子排的首尾两端，通过支架自带的卡扣结构与标准DIN导轨卡合，将整排端子牢牢锁在导轨的预设安装区间内，不需要额外打孔攻丝，适配行业通用的35mm宽度电气安装导轨，安装时只需将支架背部的卡舌对准导轨边缘按压到位即可完成固定，拆卸时用一字螺丝刀撬动卡舌的解锁位就能快速拆下，大幅提升柜内布线的装配效率。

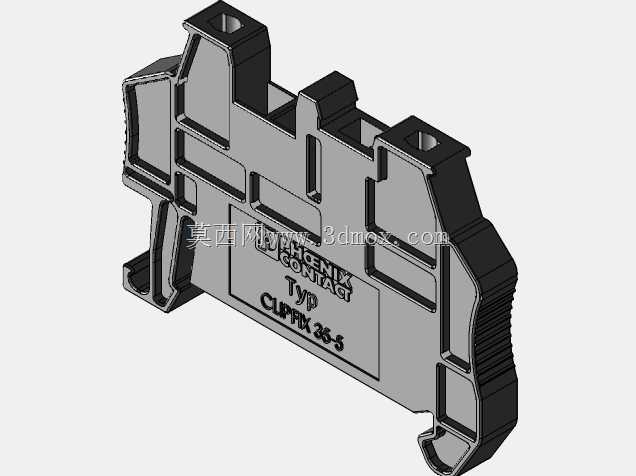

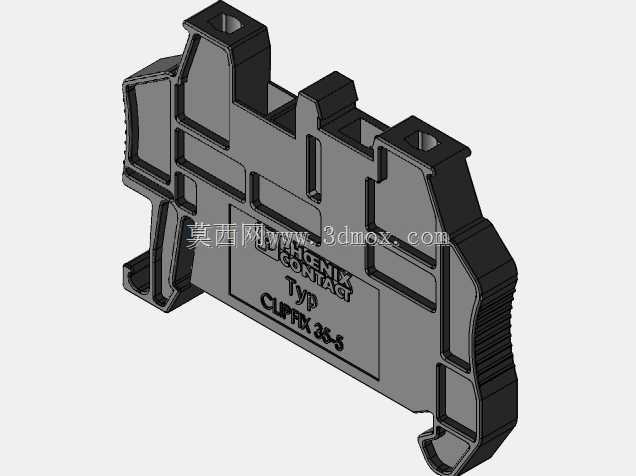

　　从结构设计逻辑来看，这款支架采用了加强筋交错布局的结构形式，主体壁厚控制在2.5mm左右，在支架的受力薄弱区域，比如导轨卡接位、端子抵接面、侧边受力棱处都设置了纵向与横向交错的加强筋，既保证了整体的结构强度，能够承受端子排拼接时的轴向挤压力以及导线接线时的侧向拉扯力，又尽可能减少了材料用量，降低构件自重，同时避免壁厚不均导致的注塑成型缺陷。支架正面预留的标识刻印区域，能够清晰标注适配的端子型号序列，方便现场装配人员快速识别选型，不会出现配件错配的问题。支架的边缘全部做了R1.5的圆角过渡处理，没有尖锐的飞边棱角，避免装配人员在柜内狭小空间作业时被划伤，也不会磨损相邻导线的绝缘层，符合电气装配的安全规范要求。

　　从安装边界尺寸来看，这款支架的宽度与适配的接线端子单元宽度保持一致，安装后不会突出端子排的整体安装平面，不会占用额外的柜内布线空间，支架的总高度与端子排高度齐平，不会干涉端子上部的导线接线操作，也不会影响端子上标识牌的插拔查看。支架与端子接触的端面做了平面度公差控制，保证与端子端面完全贴合，拼接后整组端子排不会出现歪斜、间隙不均的问题，卡接导轨的结构做了弹性余量设计，能够适配不同厂商生产的同规格DIN导轨的尺寸公差，不会出现卡接过松容易滑脱，或者卡接过紧无法装配的问题。在实际应用中，这类支架不仅可以用于固定式接线端子排的固定，也能适配熔断型端子、接地端子等同系列不同功能的端子单元的端部固定，不需要针对不同功能端子单独开发固定配件，大幅降低了电气装配的配件储备种类。在长期运行场景下，支架采用的绝缘工程材料能够耐受-40℃到120℃的工作温度范围，适配大部分工业现场的环境温度要求，同时具备良好的耐紫外线、耐油污性能，即使在有少量切削液、润滑油挥发的车间电气柜内，也不会出现材料脆化、强度下降的问题，保证整个端子排的固定可靠性贯穿设备的全生命周期。在三维建模过程中，这类支架的结构需要重点关注卡接结构的弹性变形量设计，既要保证卡接到位后的保持力足够，又要保证解锁时的操作力在合理区间，不能出现解锁力过大导致操作困难，或者保持力不足导致受振动后松脱的问题，同时加强筋的布局需要结合注塑成型的工艺要求，避免出现壁厚突变导致的缩痕、气泡等成型缺陷，保证量产时的成品率。
