特拉帕诺磨钻一体加工设备结构设计

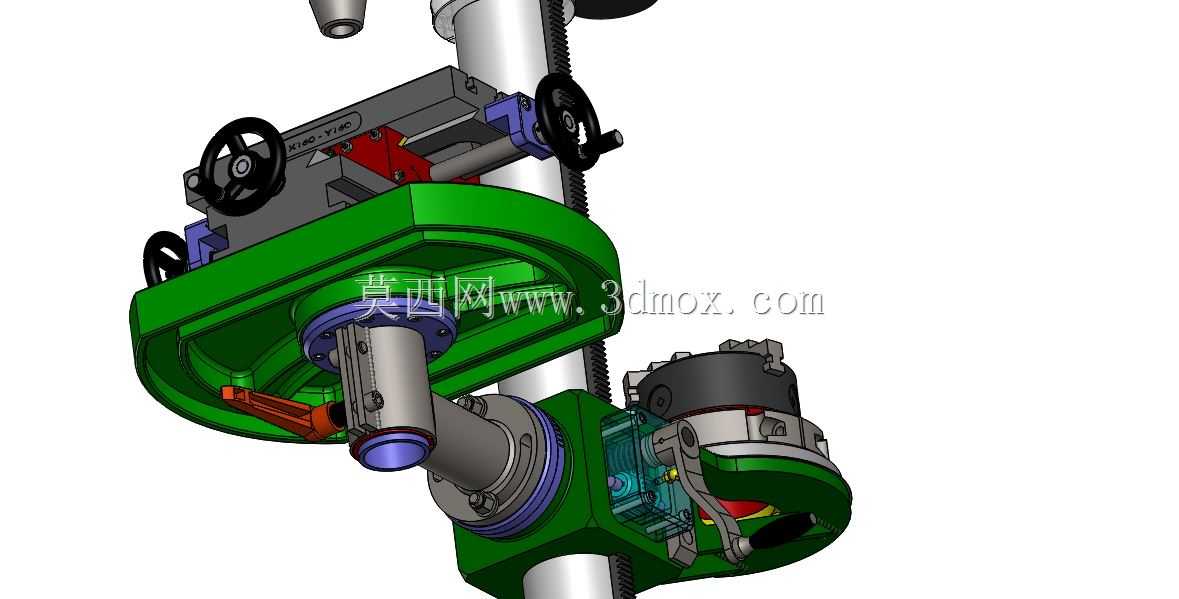

　　在现场机加工尤其是大型构件的原位加工作业场景里，常规台式钻床、摇臂钻床受安装空间、工件移位难度限制，往往无法覆盖大型铸件、管道构件、重型装备部件的现场钻孔、孔位修磨需求，这类磨钻一体的加工机头，正是为解决这类受限空间的加工作业痛点设计，可直接挂载在立柱导轨或者现场临时搭建的支撑结构上，完成不同角度、不同位置的孔加工与孔口修磨作业。从结构布局来看，整套设备采用立柱环抱式安装基座，绿色的主体安装座通过开合式抱箍结构锁紧在圆柱形立柱上，无需复杂的地基固定，可根据作业高度需求沿立柱轴向快速调整位置，抱箍接触面做了防滑纹理处理，锁紧后可承受钻削、磨削过程中的轴向反力与径向扭矩，避免加工过程中设备移位。进给操作部分设置了多组手轮结构，

　　分别对应主轴的轴向进给、机头的角度偏转调节、横向位置微调，手轮旁配套设置了锁紧手柄，调整到目标加工位置后可直接锁死各运动轴，避免加工过程中出现位置窜动，影响加工精度。主轴部件采用阶梯式轴系设计，前端安装标准钻夹头或者磨头接杆，可根据作业需求快速更换钻头、锪钻、磨头等不同作业刀具，轴系内部集成了推力轴承与深沟球轴承组合，可同时承受钻削过程的轴向进给力与磨削作业的径向切削力，保证主轴高速运转时的径向跳动控制在合理范围内，满足孔加工的同轴度要求。设备侧面集成的多自由度调节机头，可绕水平转轴实现0-90度的角度偏转，配合主安装座绕立柱的360度回转功能，可覆盖立柱周围不同高度、不同倾角的加工面，无需反复调整工件或者重新固定设备，

　　大幅缩减现场加工的辅助准备时间。从安装边界来看，整套设备的安装立柱直径适配常规工业用圆形导轨规格，安装座开合角度可在一定范围内调整，适配小范围的立柱直径公差，设备整体横向伸出长度控制在合理范围内，即使在狭窄的设备检修空间、管道排布密集的作业现场，也能完成安装定位，不会和周边构件产生干涉。在实际作业过程中，操作人员可先松开抱箍锁紧机构，将设备调整到大致作业高度，再通过各轴微调手轮将主轴对准待加工孔位，锁死所有运动副后即可开展加工作业，针对已加工孔的飞边修磨、孔口倒角作业，可更换磨头或者倒角刀具，直接在同一台设备上完成全部工序，无需反复拆装工件或者更换加工设备。设计过程中充分考虑了现场作业的操作便利性，所有操作手轮、

　　锁紧手柄都设置在操作人员站立可及的位置，无需借助登高工具或者俯身操作，降低现场作业的操作强度，各运动副的导轨面都设计了防尘护罩，避免现场加工产生的铁屑、粉尘进入导轨间隙，造成运动卡滞或者部件磨损，延长设备在复杂现场环境下的使用寿命。针对不同材质的加工需求，主轴的进给阻尼可通过侧面的调节旋钮进行调整，避免钻削软质材料时进给过快导致钻头崩损，或者加工硬质合金材料时进给量不足影响加工效率，设备的整体结构采用模块化设计，主轴部件、进给调节机构、安装抱箍都可单独拆分，现场维护时可快速更换磨损部件，无需整体拆解设备，降低现场维护的时间成本。
