秋山AK555350型24V直流减速电机结构

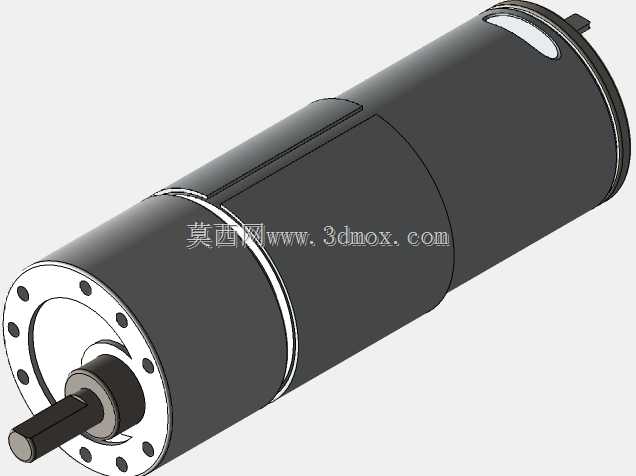

　　这款带减速箱的直流有刷电机，在小型自动化设备的动力选型里属于很常见的品类，日常做小型输送线、桌面级工装夹具、智能售卖机的出货机构、小型医疗检测设备的样本推送结构时，经常会碰到同参数的选型需求。从结构上看，电机本体和减速箱采用同轴直连的布局，输出轴和电机转子轴处于同一条中心线上，这种布局的好处是动力输出的同轴度好，不会产生额外的偏载力矩，安装时不需要额外做轴对中调整，对安装空间的径向尺寸要求更低，很适合安装在空间局促的小型设备内部。

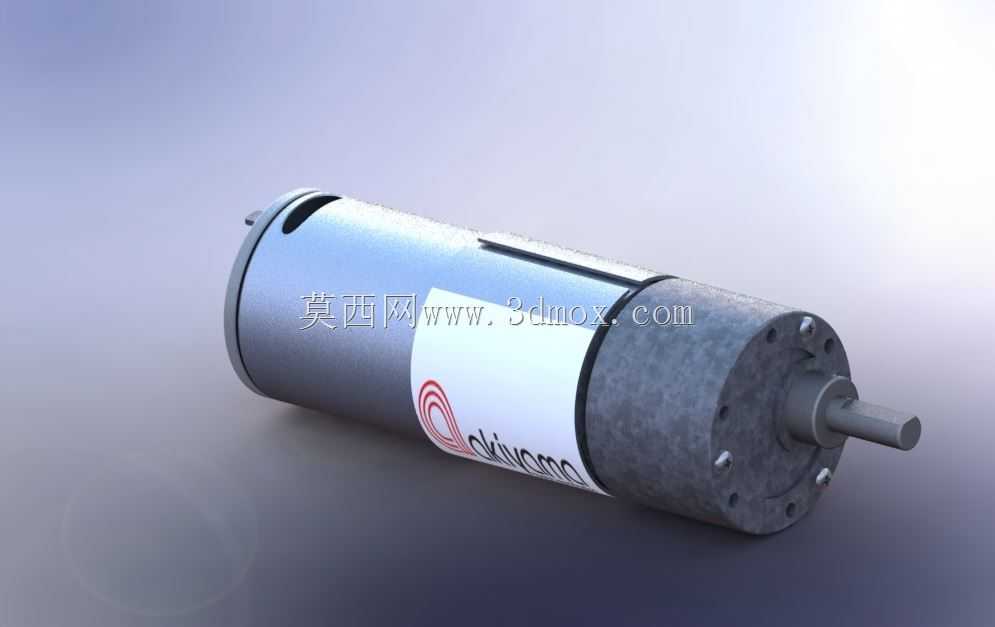

　　设计层面，电机本体采用圆柱形金属机壳，机壳表面做了哑光氧化处理，既可以提升壳体的散热效率，也能在车间装配、设备运维过程中减少表面划痕的产生，机壳尾部预留的两个安装凸耳，是用来穿装固定螺丝的，和前端减速箱的安装法兰配合，可以实现两端固定，避免电机在正反转切换、负载突变时产生径向窜动。前端的行星减速箱采用硬质铝合金外壳，内部的齿轮组采用粉末冶金成型后做齿面淬火处理，能承受6Kgf·cm的额定输出扭矩，在350RPM的额定输出转速下，齿轮啮合的背隙控制在较小范围内，对于需要频繁正反转、定位精度要求不高的传动场景，这种背隙表现完全能满足使用需求，不需要额外加装阻尼结构来消除间隙。

　　从安装边界来看，电机本体的外径和减速箱的外径做了阶梯式设计，减速箱端的直径略大于电机本体直径，安装法兰上的安装孔采用等节距圆周分布，不管是采用法兰嵌入式安装还是支架侧装，都能找到对应的固定点位，输出轴采用单扁位设计，和配套的传动轮、联轴器装配时，不需要额外打顶丝孔就能传递额定扭矩，避免轴和传动件之间出现打滑空转的情况。出线端从电机尾部侧面引出，线长预留了足够的冗余，在设备内部布线时可以顺着设备机架走线，不需要额外做延长线转接，减少接线故障点。

　　实际应用中，这类电机的供电电压为24V直流，属于工业设备里常用的安全电压等级，直接接入设备的直流开关电源就能驱动，搭配普通的直流电机调速器就能实现0到额定转速的无级调速，不需要复杂的驱动器参数调试，对于设备调试人员来说上手门槛很低。在负载特性上，这款电机的启动扭矩比额定扭矩高出30%左右，在驱动带轻微卡滞的负载、或者需要克服静摩擦力启动的机构时，不会出现启动堵转烧线圈的问题，内置的碳刷结构在额定工况下的使用寿命能满足一般工业设备3到5年的使用周期，后期维护只需要更换碳刷就能继续使用，维护成本很低。

　　建模的时候要注意，减速箱和电机本体的配合止口尺寸要留够公差，实际装配时止口是过渡配合，建模时如果把配合间隙设得太小，做装配干涉检查的时候会报错，和实际生产的装配工艺不符；输出轴的扁位尺寸要严格按照选型手册的参数来做，很多工程师建模时容易忽略扁位到轴中心的距离，导致后续加工出来的传动件装不上去；另外机壳上的标签位是凹陷设计，贴标签后不会突出机壳表面，避免安装时标签和周边结构剐蹭起翘，这个细节在做设备布局干涉检查的时候要特别注意，不要把周边结构件贴到电机机壳表面，要留出至少1mm的散热间隙，保证电机长时间运行时的热量能及时散出去，避免线圈过热老化。
