日本伺服KP8M2FP-001型步进电机结构设计

　　在自动化产线的点位输送、精密检测设备的工位切换、小型数控装备的轴系进给场景里，这类法兰安装式步进电机的应用覆盖度极高，不同于普通开环步进的粗放控制，这款适配伺服控制逻辑的步进产品，能在低速大扭矩输出区间保持足够的位置保持力，不会因为负载波动出现丢步问题，很多做非标自动化设计的工程师在选型时，会优先考虑这类安装兼容性强、输出特性平稳的驱动部件，用来替代部分成本偏高的伺服电机方案，在满足定位精度要求的前提下压缩整机制造成本。

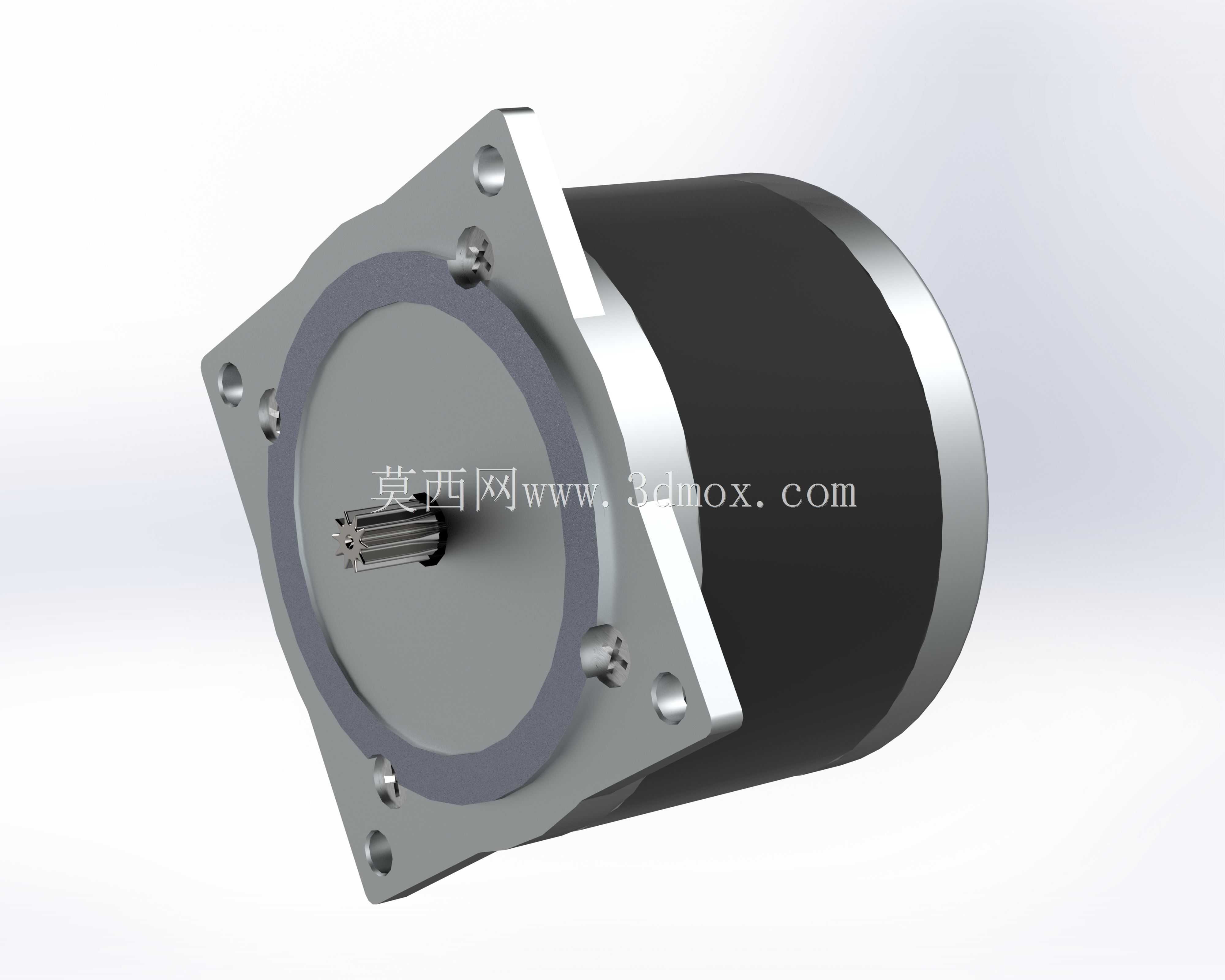

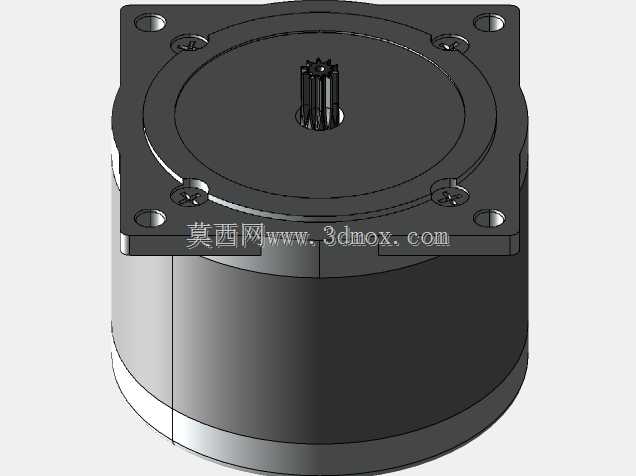

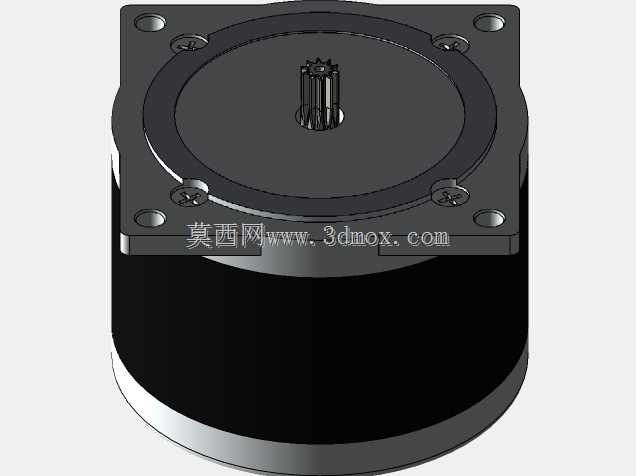

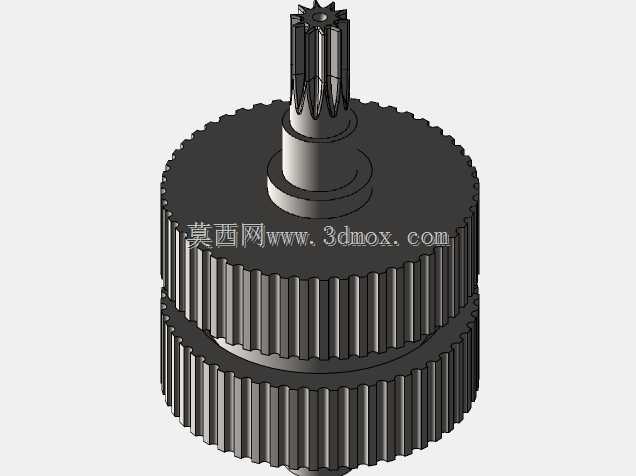

　　从结构设计逻辑来看，这款电机采用方形法兰安装基准，法兰端面上的四个安装孔做了沉头处理，安装时螺栓可以完全沉入法兰平面，不会突出安装面干涉周边的传动结构，法兰与机身筒体的衔接位置做了台阶定位止口，装配时止口可以直接卡入设备安装板的定位孔内，不需要反复调整同轴度，能大幅缩短现场装配的调校时间。输出轴采用齿轴结构，区别于普通光轴靠键槽传递扭矩的形式，齿形轴可以和配套的同步带轮、齿轮直接啮合传动，消除了键连接带来的回程间隙，在需要正反转频繁切换的工况下，传动滞后量能控制在极小范围内，适合用在精密定位的工位上。

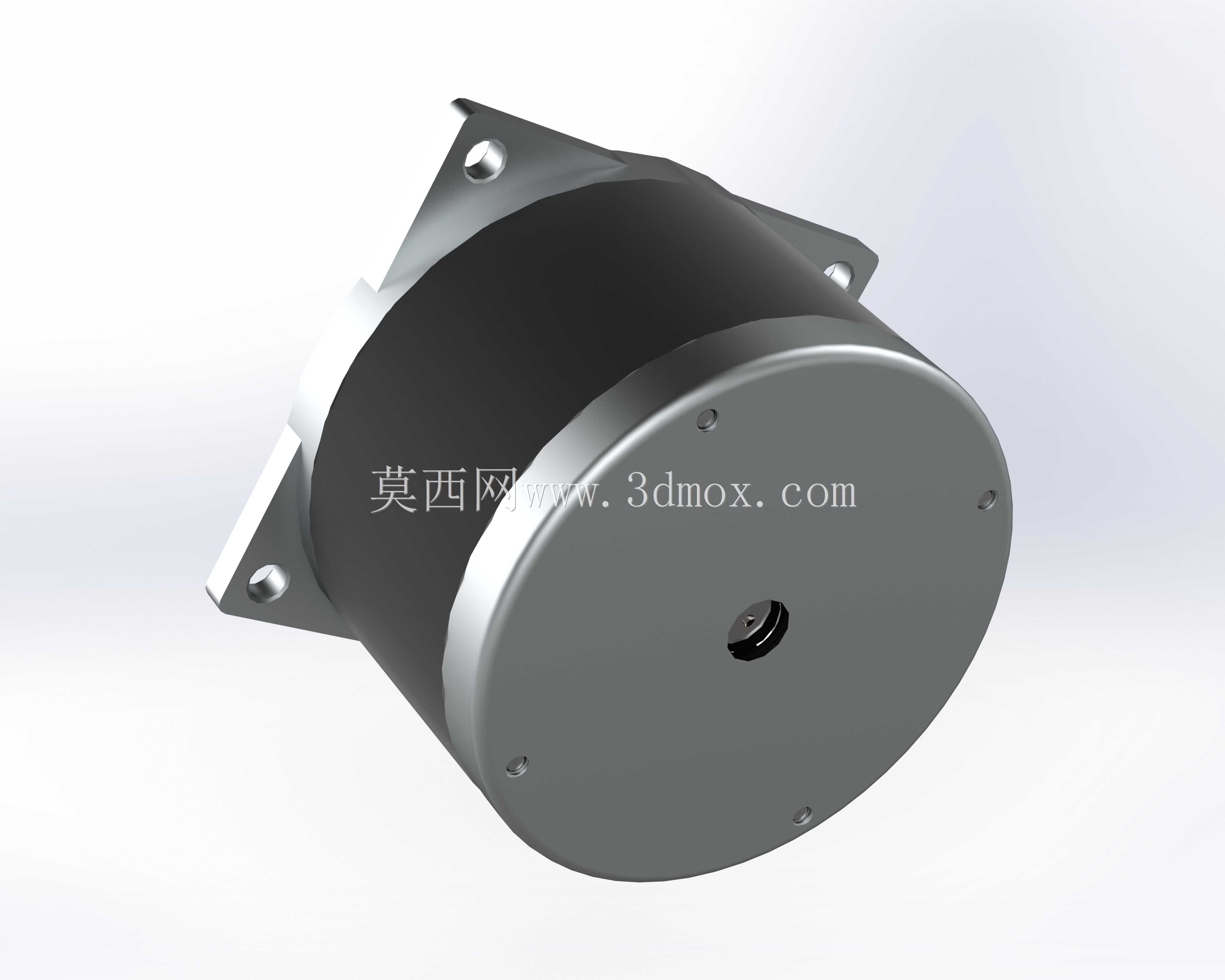

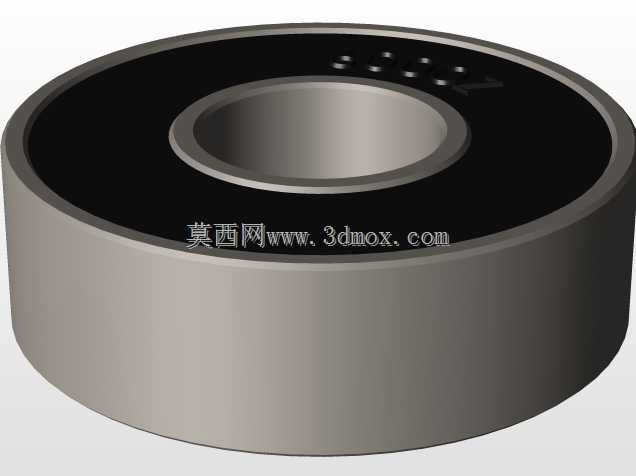

　　机身部分采用圆柱形筒体结构，筒体表面做了氧化发黑处理，既可以提升外壳的散热效率，也能在车间多油污、多粉尘的环境下避免外壳锈蚀，端盖与筒体的连接采用内六角圆柱头螺钉，螺钉均匀分布在法兰端面的环形区域，拧紧时可以保证端盖受力均匀，不会因为单侧螺钉拧紧力过大导致内部轴承出现偏载，延长轴承的使用寿命。电机尾部的端盖同样做了密封处理，能阻挡车间内的切削液、金属碎屑进入电机内部，避免绕组出现短路或者转子卡滞的故障。

　　从安装边界尺寸来看，这款电机的法兰边长适配常规的86系列步进电机安装尺寸，设备安装板的开孔只需要按照标准止口尺寸加工，就能直接替换同规格的其他品牌步进电机，不需要重新设计安装结构，对于老设备的驱动部件升级改造来说，这种尺寸兼容性可以大幅降低改造成本。输出轴的伸出长度经过精准核算，装配同步带轮时，带轮的端面刚好和法兰端面保持合理的安全间隙，不会出现摩擦法兰面的问题，轴端的齿形参数和常规模数的传动齿轮匹配，不需要单独定制配套的传动件，选型时可以直接选用标准件库内的现成传动配件。

　　实际应用中，这类电机常被用在3C产品组装设备的送料机构、包装机械的拉膜辊驱动、纺织机械的纱线张力控制轴系上，因为其低速运行时的扭矩输出平稳，不会出现普通步进电机低速爬行的问题，在带动传送带做等距送料时，送料精度可以稳定控制在±0.05mm范围内，满足大部分中低端精密装配的工艺要求。设计建模时，所有的安装孔位、止口尺寸、轴伸参数都严格按照实物测绘的尺寸还原，每一处倒角、退刀槽的细节都做了还原，工程师在做整机装配仿真时，可以直接调用这个模型做干涉检查，不需要再单独绘制电机的简化模型，能节省大量的建模时间。在做布线设计时，电机的出线位置也做了精准还原，能提前规划好动力线、编码器线的走线路径，避免装配时出现线缆和周边结构干涉的问题。

　　不同于很多简化模型只做外形轮廓的粗略绘制，这个模型把电机上的每一处安装螺钉、密封胶圈的位置都做了细节呈现，在做设备的三维渲染展示时，能让整机的展示效果更贴近真实装配状态，不会因为模型细节缺失导致渲染效果失真。对于做机械设计教学的场景来说，这个模型也可以用来讲解步进电机的安装定位方式、传动连接形式，帮助初学者理解驱动部件在整机结构中的布局逻辑，掌握法兰安装类部件的选型校核要点，比如安装螺栓的强度校核、轴系负载的扭矩匹配计算、同轴度误差对传动寿命的影响等实际工程问题。
