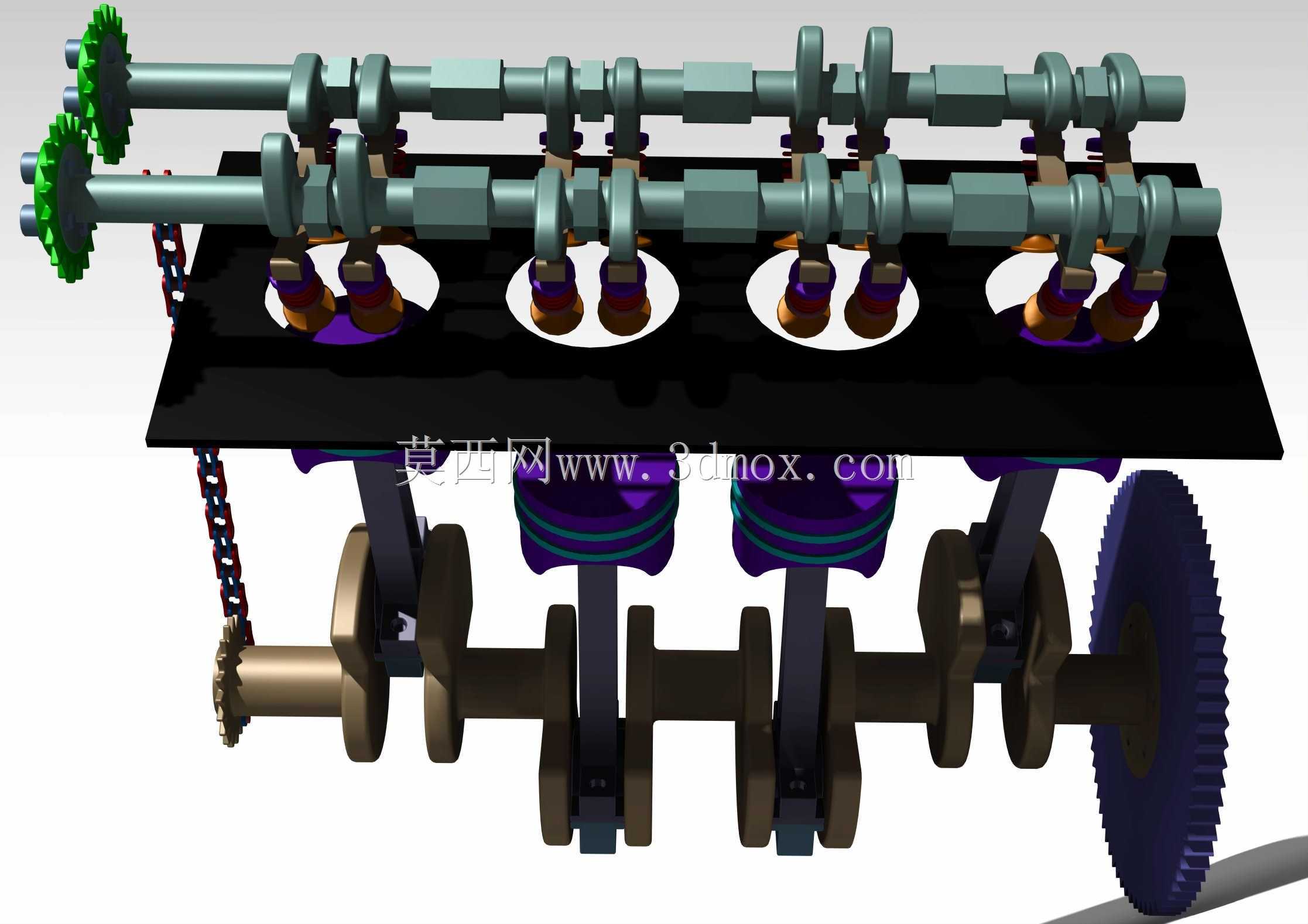

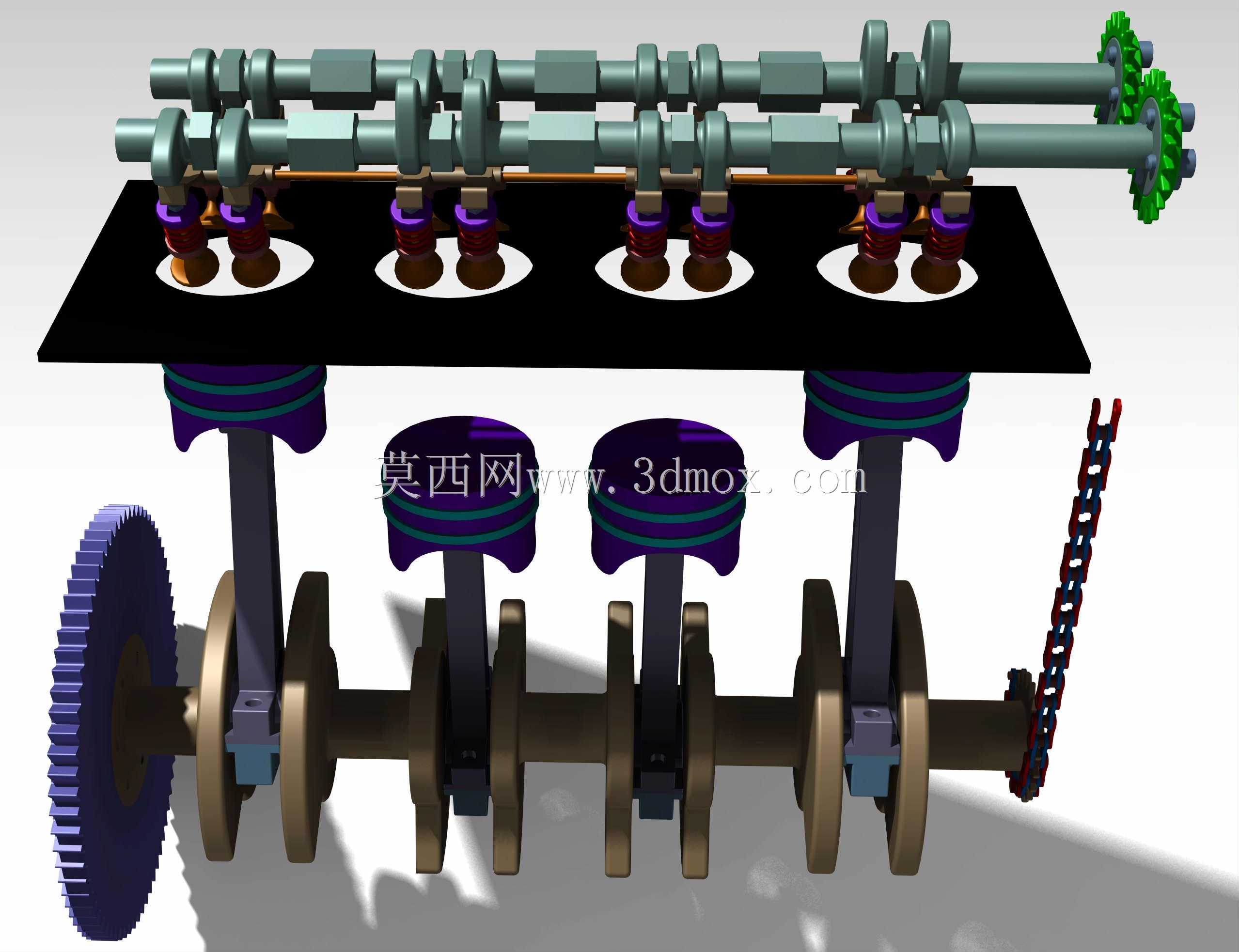

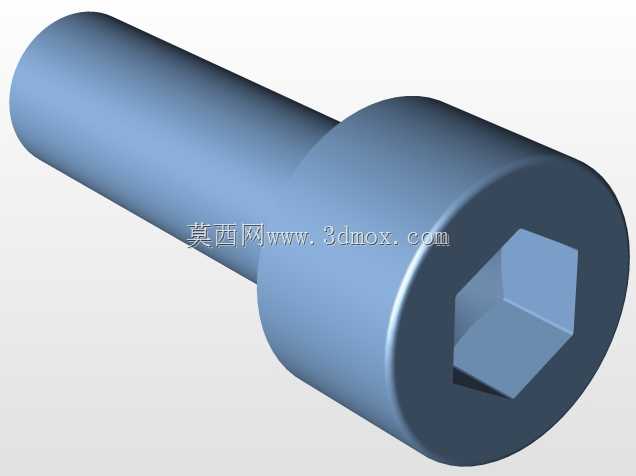

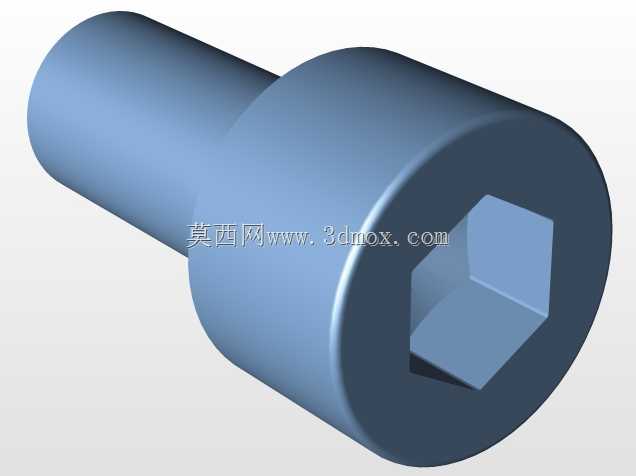

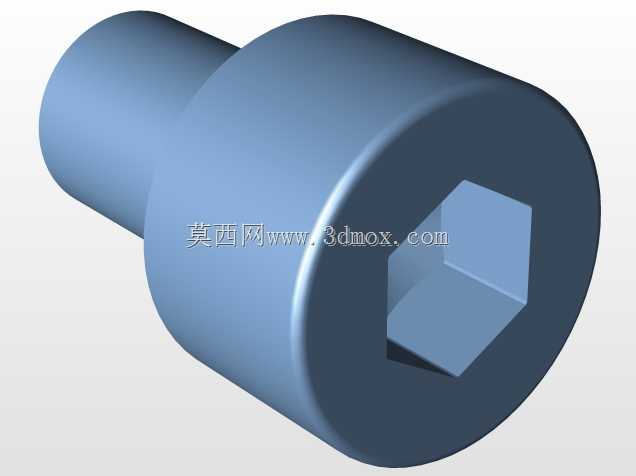

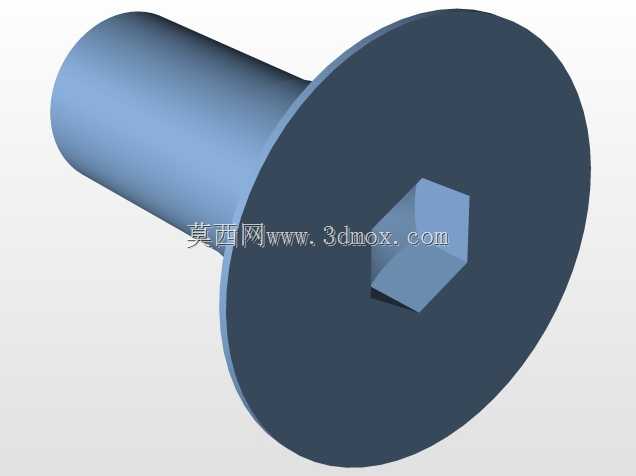

直列四缸配气与曲柄连杆总成结构

　　这套直列四缸动力核心结构，覆盖了内燃机往复式做功的两大核心机构，在乘用车动力总成、小型通用动力机组、非道路移动机械的动力单元开发中，是结构设计阶段必须完成校核的核心总成。从实际装机场景来看，该结构的缸心距设定遵循紧凑化布局原则，相邻气缸中心距控制在缸径的1.12倍区间，既保证了缸筒周围冷却水套的布置空间，也将整机长度控制在前置前驱车型的动力舱安装边界内，横向安装时不会与两侧纵梁、悬架塔顶发生运动干涉。

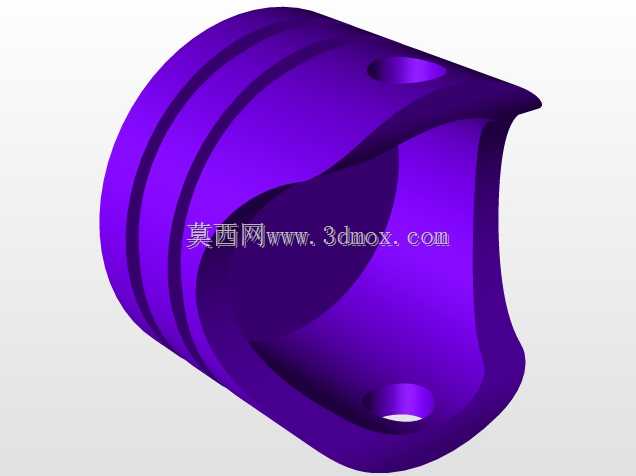

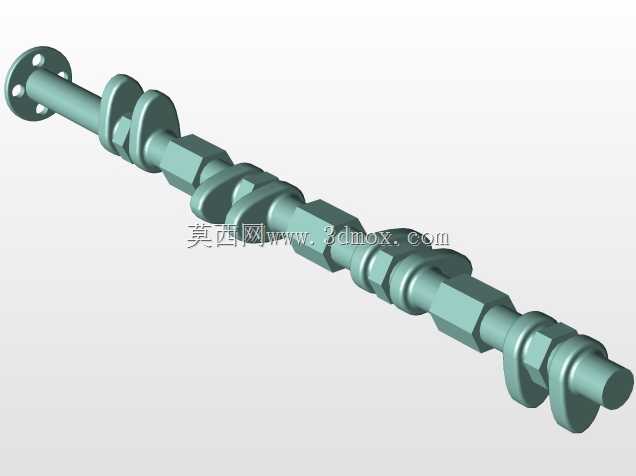

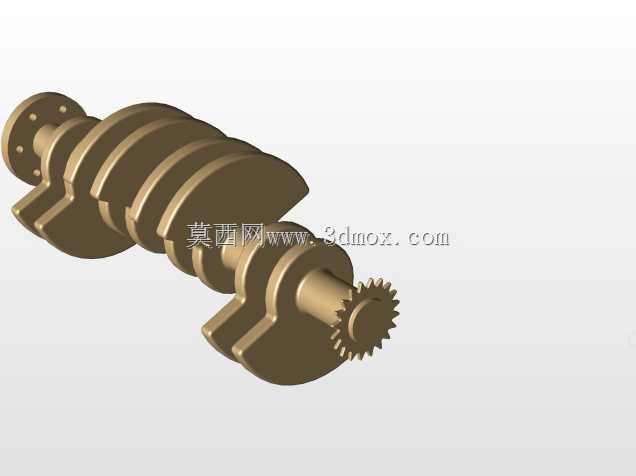

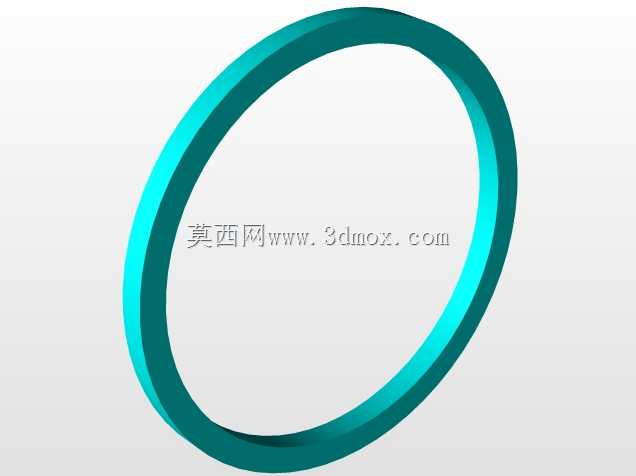

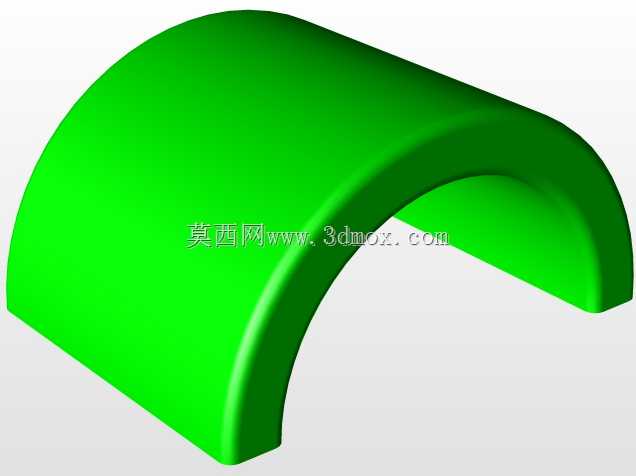

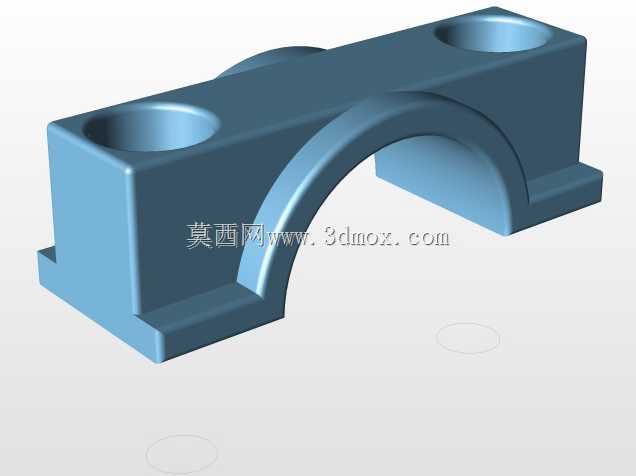

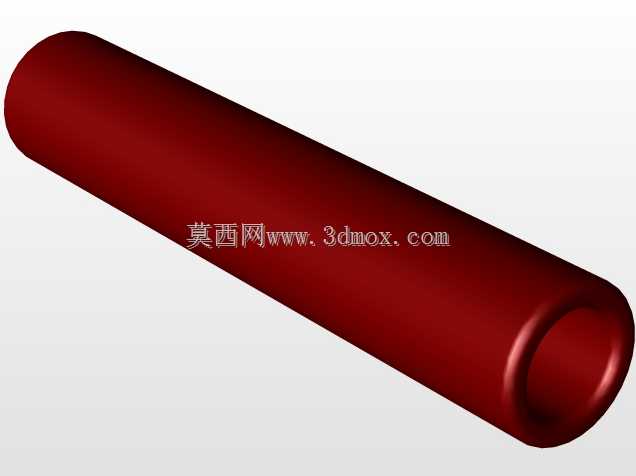

　　曲柄连杆部分采用全支承曲轴结构，五道主轴颈对应四个连杆轴颈，相邻连杆轴颈错开180度相位，保证四个气缸的做功间隔均匀，运转时的一阶往复惯性力可通过曲轴上的平衡块实现完全自平衡，无需额外加装平衡轴即可满足怠速工况的振动限值要求。活塞采用平顶带浅凹坑的设计，配合顶置的进排气门布置，可在压缩行程终了时形成合理的挤流效应，加快火焰传播速度；活塞环组采用两道气环加一道组合油环的配置，气环承担密封气缸高压燃气的作用，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。连杆采用锻钢材质的斜切口结构，大头剖分面与杆身轴线呈45度夹角，方便装配时从气缸上端将连杆活塞组装入缸筒，连杆大头的轴瓦采用钢背铜铅合金材质，表面镀有减磨涂层，可在高负荷工况下降低轴颈与轴瓦的摩擦损耗。

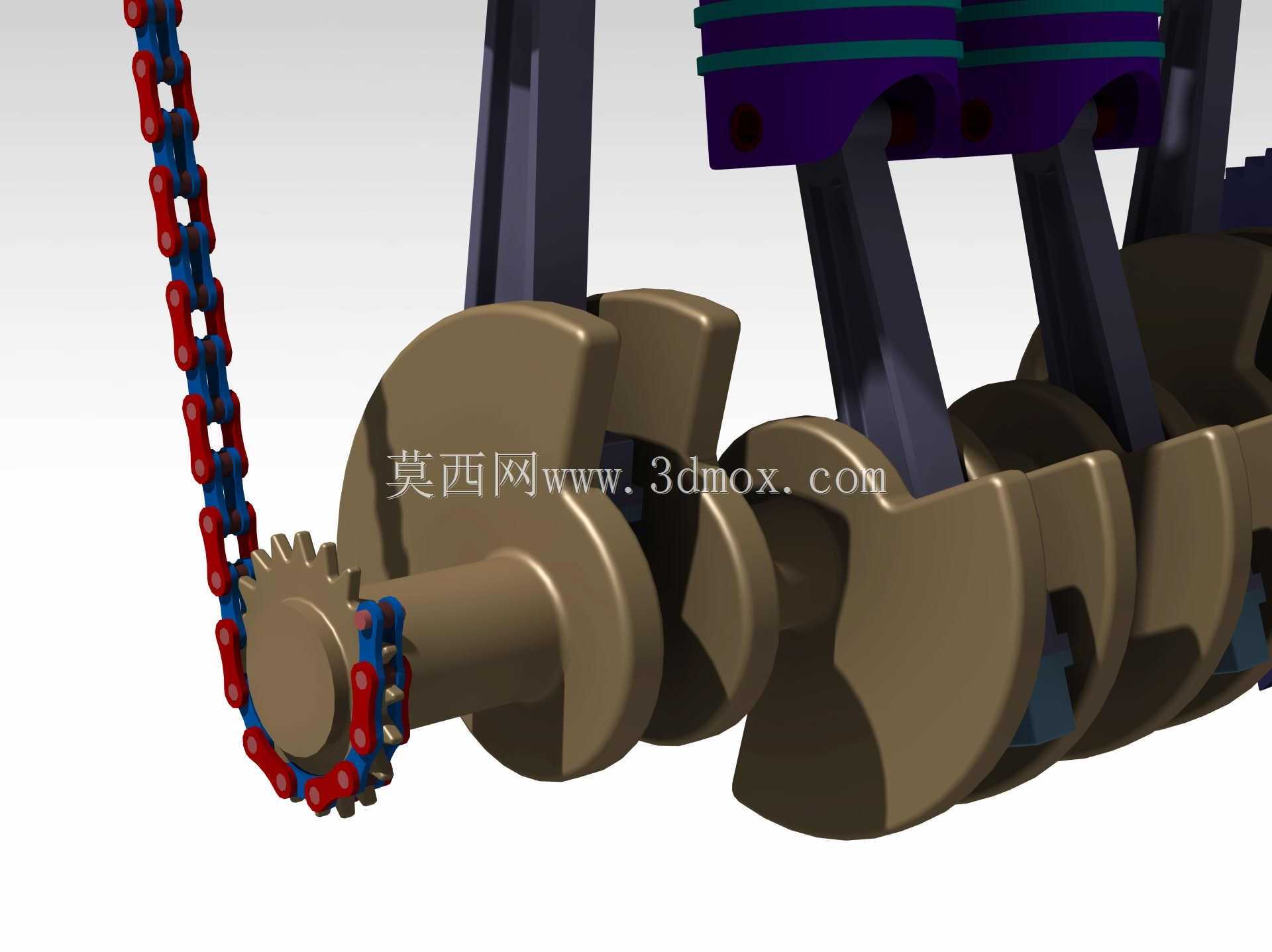

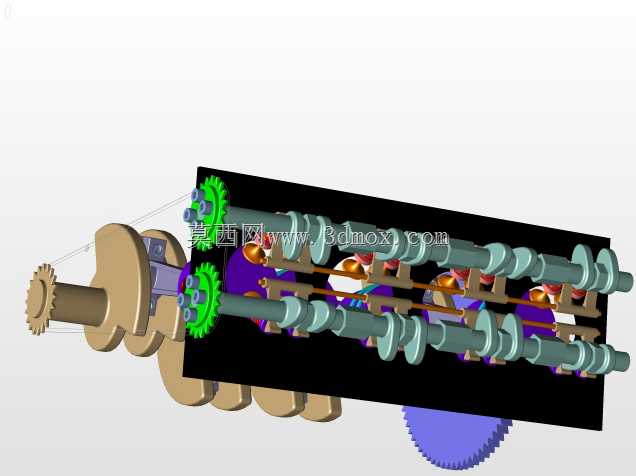

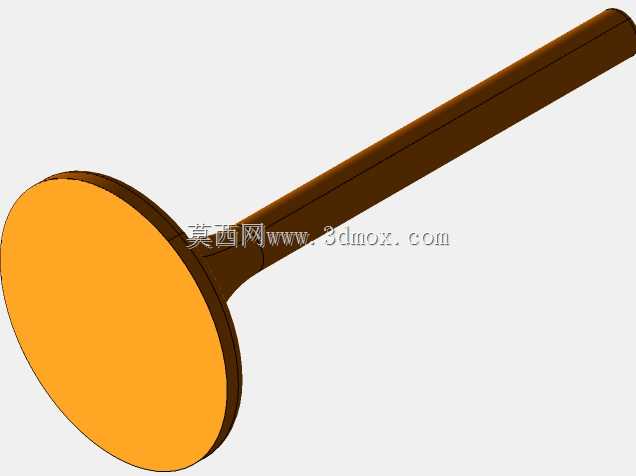

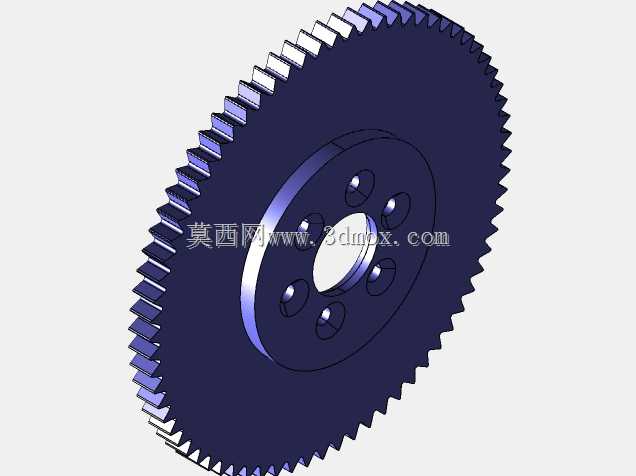

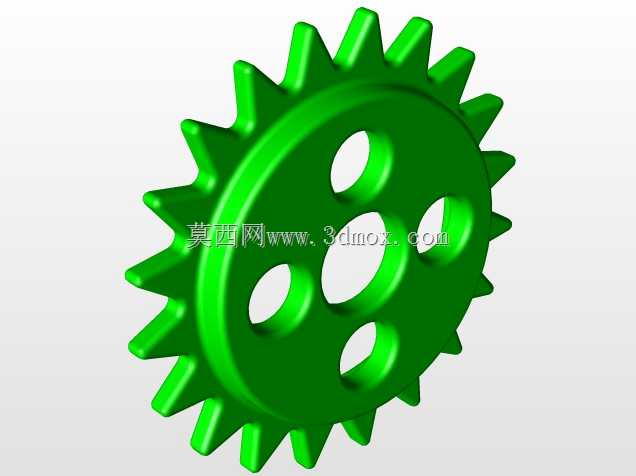

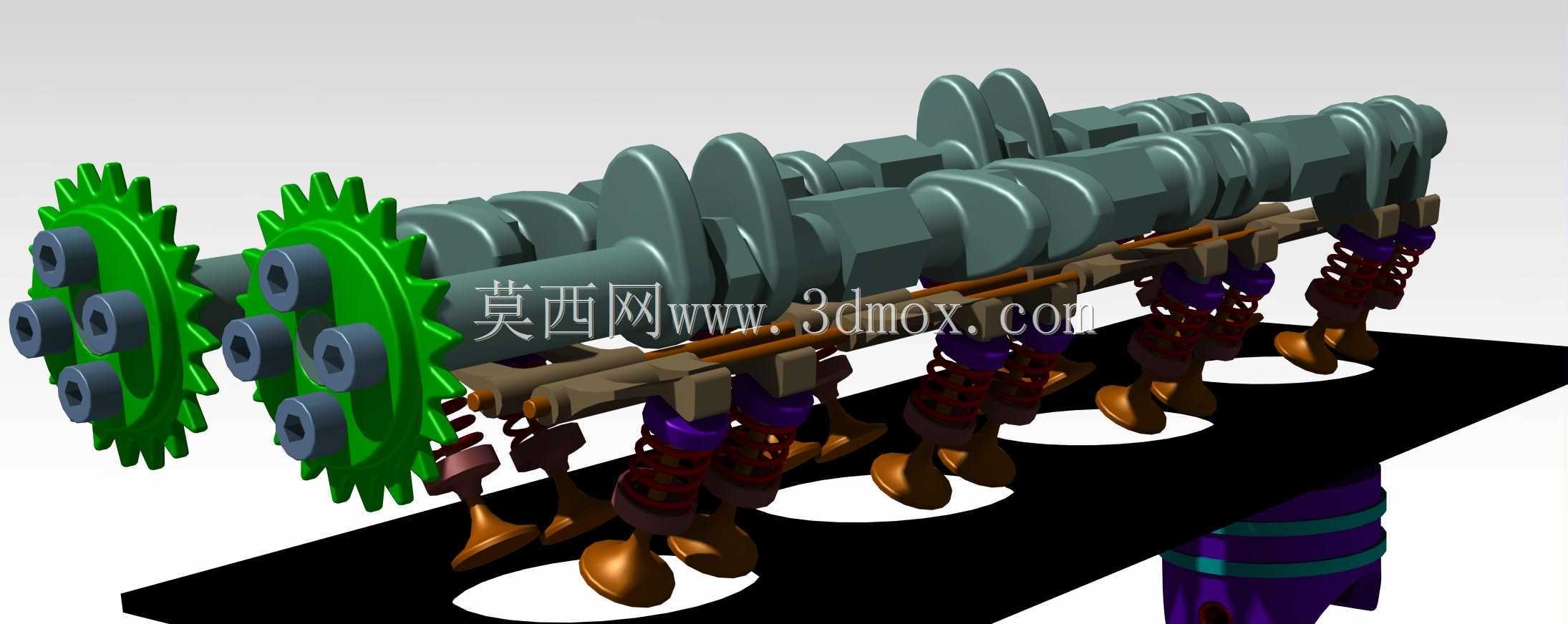

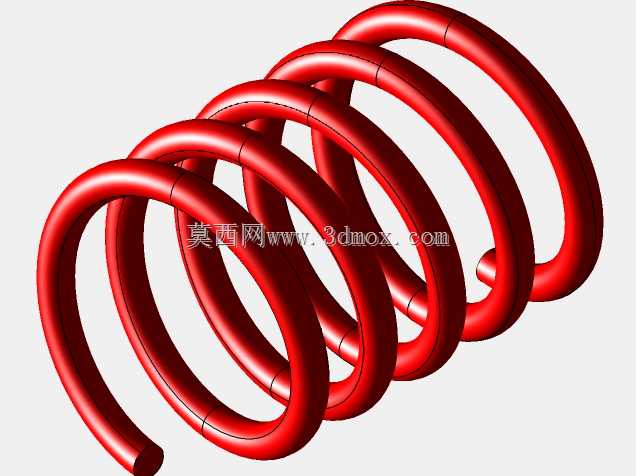

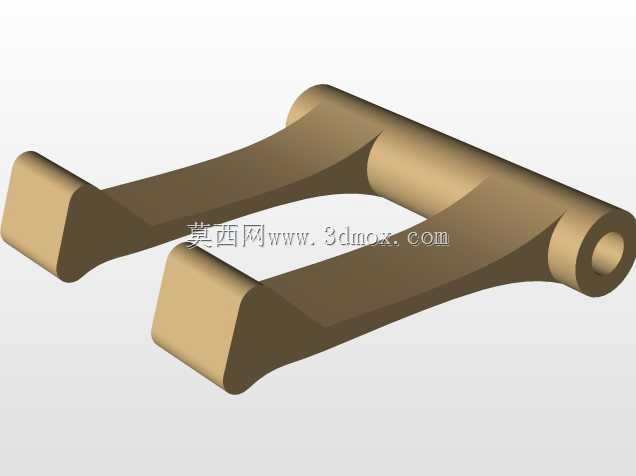

　　配气机构采用双顶置凸轮轴布局，两根凸轮轴分别布置在气缸盖的进排气侧，每缸对应两个进气门、两个排气门，凸轮型线采用缓冲段加工作段的复合设计，缓冲段可消除气门间隙带来的冲击噪声，工作段则保证气门有足够的升程和开启持续期，满足高转速工况下的进排气效率需求。凸轮轴的驱动采用正时链条传动结构，曲轴前端的链轮通过双排滚子链条驱动两根凸轮轴前端的链轮，传动比严格设定为2:1，保证曲轴每旋转两圈，凸轮轴旋转一圈，匹配发动机四冲程的工作循环；链条侧方设置有液压张紧器，可在链条长期使用出现磨损伸长时自动补偿张紧力，避免跳齿导致的配气相位错乱，同时链条传动相比皮带传动拥有更长的使用寿命，可做到与整机同寿命周期免维护。

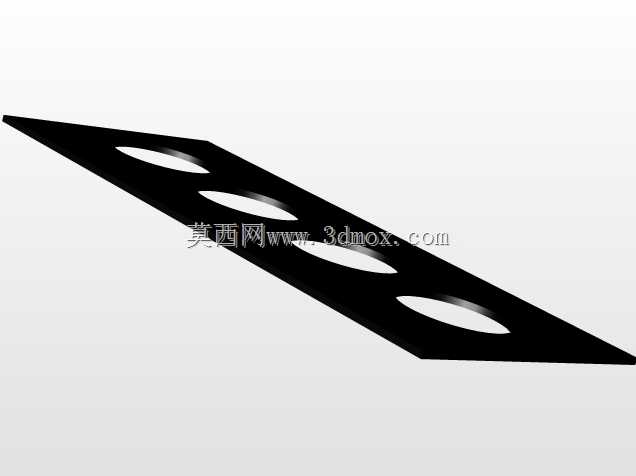

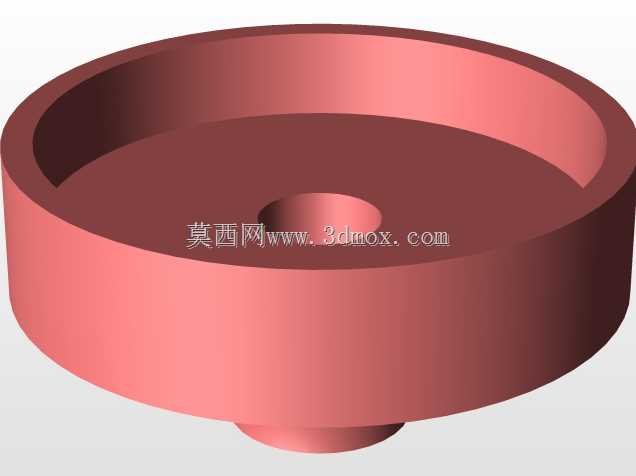

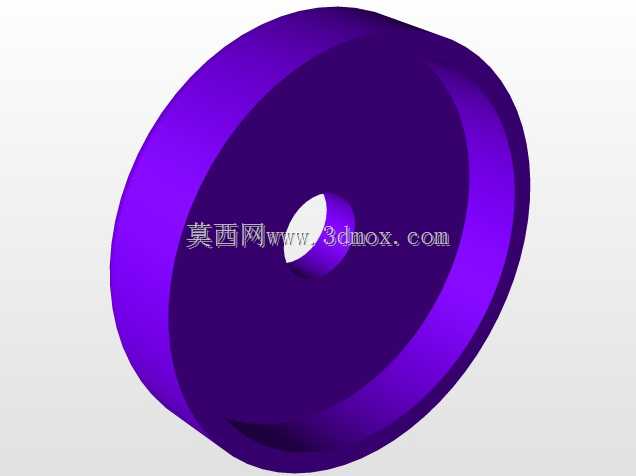

　　在安装边界设计上，曲轴前端输出端预留了皮带轮安装法兰，可驱动水泵、发电机、空调压缩机等附件，后端则预留了飞轮安装定位面，飞轮与齿圈采用过盈压装配合，齿圈可与起动机齿轮啮合实现发动机启动。气缸盖与缸体的结合面采用整体式气缸垫密封，气缸垫上的缸口护圈采用不锈钢材质，可承受燃烧室的高温高压冲击，避免燃气窜入水套或油道。整个总成的润滑采用压力飞溅复合式润滑，曲轴主轴颈、连杆轴颈、凸轮轴轴颈等承压面通过缸体、缸盖内的油道输送压力润滑油，活塞、缸壁、链条等部位则依靠曲轴旋转带起的润滑油飞溅实现润滑。

　　从结构设计逻辑来看，这套总成的所有运动部件都做了动平衡校核，曲轴、飞轮、离合器压盘组件在装配前会进行整体动平衡，剩余不平衡量控制在允许范围内，避免高速运转时产生异常振动。正时罩盖采用铝合金压铸成型，既可以密封正时链条腔，也作为发动机前端附件的安装基座，罩盖与缸体、缸盖的结合面采用成型密封胶密封，防止润滑油渗漏。进气侧凸轮轴预留了凸轮轴位置传感器安装位，曲轴前端预留了曲轴位置信号轮安装位，可实时采集曲轴与凸轮轴的相位信号，为电控系统的喷油、点火正时提供准确依据。
